Capas de ArcGIS enlazadas a datos

Esta capa dibuja las entidades de una capa de ArcGIS Online o ArcGIS Enterprise y une cada una a una fila de sus datos. Úsela cuando su organización ya publique sus límites, activos o redes en ArcGIS y quiera colorearlos y seleccionarlos desde Power BI sin exportar archivos.

Para dibujar una capa de ArcGIS tal como está publicada, sin unirla a sus datos, use en su lugar una capa de referencia de ArcGIS.

Qué necesita

Añada estos campos al objeto visual:

También necesita la capa de ArcGIS y acceso a ella. Las capas públicas no requieren ninguna credencial. Para las capas protegidas, configure primero la conexión, consulte Conectar con ArcGIS.

En el panel Formato, esta capa se llama Capa de ArcGIS. En el Administrador de capas, su mosaico se llama Capa de entidades de ArcGIS.

Añadir la capa

1. Añada ID y Referencia de la entidad al objeto visual.
2. En el panel Formato, abra Administrador de capas y active Abrir el Administrador de capas.
3. Seleccione Añadir una capa, después Capa de datos y, después, el mosaico Capa de entidades de ArcGIS.

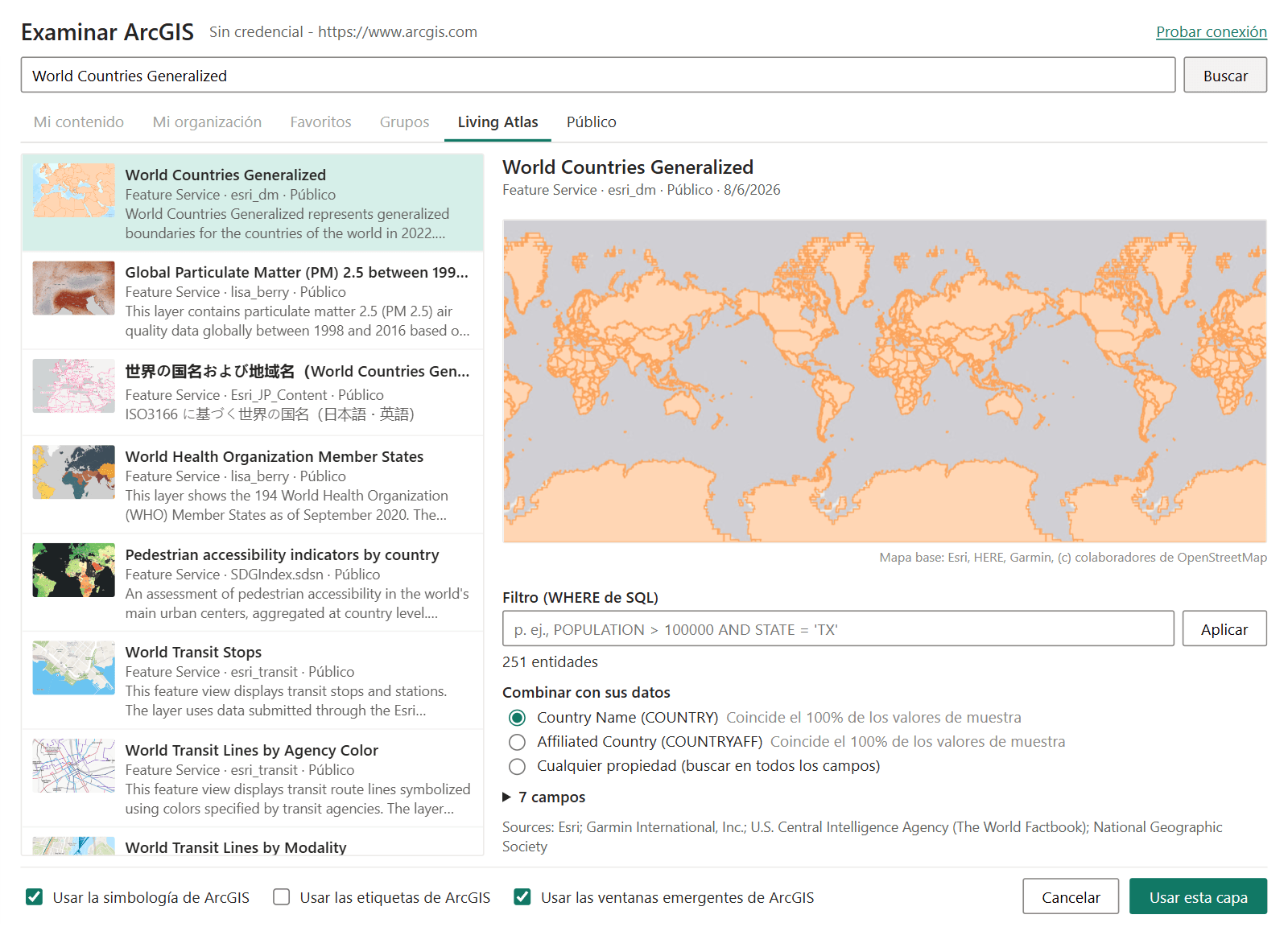

4. Seleccione Examinar ArcGIS. Examinar ArcGIS se abre en su propia ventana.
5. Busque la capa, o pegue su URL, la página de su elemento o el id. de su elemento en el cuadro de búsqueda. Selecciónela para ver una vista previa.
6. En Combinar con sus datos, elija el campo que contiene sus valores de Referencia de la entidad. La lista muestra los campos que coinciden con sus datos, cada uno con el porcentaje de valores de la muestra que coinciden, además de Cualquier propiedad (buscar en todos los campos). La mejor coincidencia se elige automáticamente.
7. Seleccione Usar esta capa. El Administrador de capas vuelve a aparecer con la capa en el mapa.

El pie de Examinar ArcGIS tiene también las casillas Usar la simbología de ArcGIS, Usar las etiquetas de ArcGIS y Usar las ventanas emergentes de ArcGIS.

Al abrir Examinar ArcGIS se guardan primero los demás cambios pendientes en el Administrador de capas.

Puede hacer lo mismo desde el panel Formato: en Capas de datos, active Capa de ArcGIS y, después, en Capa de ArcGIS - configuración, active Examinar ArcGIS o pegue un vínculo en URL de la capa de ArcGIS. Para colorear cada entidad con sus datos, seleccione el botón fx situado junto a Capa de ArcGIS - formato > Color de relleno.

Vínculos que puede usar

Cómo funciona la unión

Cada entidad de ArcGIS tiene atributos. La capa compara su valor de Referencia de la entidad con un atributo de cada entidad, como texto. Donde son iguales, la entidad toma el formato y la información sobre herramientas de esa fila y se puede seleccionar.

• Active Coincidir con una propiedad específica y elija el campo en Propiedad para la coincidencia. Una vez que el mapa ha leído la capa, Propiedad para la coincidencia es una lista de los campos de la capa.
• Con Coincidir con una propiedad específica desactivado, se comprueban todos los atributos de todas las entidades, lo que es más lento.
• Si varias filas tienen el mismo valor de Referencia de la entidad, se usa la primera fila.
• Las entidades sin ninguna fila coincidente se dibujan con los colores de los elementos sin coincidencia y no se pueden seleccionar. Active Quitar las formas sin coincidencia para ocultarlas.

Con Coincidir con una propiedad específica activado, cada campo de la lista Propiedad para la coincidencia muestra lo bien que coincide con una muestra de sus valores, por ejemplo "85% de coincidencia", y la mejor coincidencia aparece preseleccionada. Una nota situada debajo indica cuántos de sus valores de Referencia de la entidad han coincidido con una entidad. Úsela para detectar claves escritas de forma distinta en sus datos y en ArcGIS, como ceros a la izquierda que faltan.

Cargar solo las entidades que necesita

Una capa de ArcGIS grande puede contener muchas más entidades de las que usa su informe. Dos ajustes limitan lo que se solicita a ArcGIS:

• Filtrar automáticamente - cuando sus datos tienen 350 filas o menos y Coincidir con una propiedad específica está activado, solo se solicitan las entidades que coinciden con sus filas. Con más filas, se solicita toda la capa. Funciona bien con la obtención de detalles y con las segmentaciones de datos que acotan los datos.
• Cláusula WHERE de SQL de ArcGIS - un filtro en SQL de ArcGIS, como POPULATION > 1000000. Se usa cuando Filtrar automáticamente está desactivado y Coincidir con una propiedad específica está activado. Admite formato condicional, de modo que una medida puede construir el filtro a partir de la selección actual de la segmentación de datos.

Las capas pequeñas, de hasta 5000 entidades y unos 8 MB, se cargan enteras. Las capas mayores se cargan en teselas a medida que se desplaza y aplica el zoom, simplificadas para el nivel de zoom, de modo que siguen siendo rápidas.

Precisión decimal y Factor de simplificación solo importan en algunos servidores de ArcGIS, así que el panel Formato muestra cada uno solo cuando la capa lo usa:

• Precisión decimal es el número de decimales que ArcGIS devuelve para cada coordenada, de 0 a 15. Menos decimales significan una descarga más pequeña y formas más toscas. Cinco decimales equivalen a un metro aproximadamente. Se muestra cuando el servidor envía las entidades en JSON y no las simplifica por sí mismo. Las capas hospedadas en ArcGIS Online las envían en un formato binario compacto que lo ignora.
• Factor de simplificación es cuánto se simplifican las formas, de 0 a 100, cuando una capa grande se carga en teselas desde un servidor que no puede simplificar las teselas por sí mismo. Las capas hospedadas en ArcGIS Online simplifican cada tesela para el nivel de zoom, y una capa que se carga entera se dibuja tal cual.

Ambos se muestran hasta que el mapa ha leído la capa. El valor que establezca se conserva y se vuelve a usar si cambia a una capa que lo necesita.

Usar el estilo de ArcGIS de la capa

Novedad en 1.1.0.11

Una capa se puede dibujar con lo que su publicador configuró en ArcGIS:

• Usar la simbología de ArcGIS dibuja la capa con sus símbolos de ArcGIS en lugar de los colores del panel Formato. Se usa el estilo guardado en el elemento de ArcGIS Online cuando lo hay. La leyenda de ArcGIS de la capa aparece entonces en la leyenda. Si el estilo de ArcGIS no se puede dibujar, se usan los colores del panel Formato.
• Usar las etiquetas de ArcGIS dibuja las etiquetas definidas en la capa en ArcGIS, con sus fuentes, colores y rango de zoom visible.
• Usar las ventanas emergentes de ArcGIS añade a la información sobre herramientas los campos de la ventana emergente de la capa, en el orden de la ventana emergente, con sus nombres de campo y sus formatos de número y de fecha. Sus propios campos de Información sobre herramientas aparecen primero.
• Intervalo de actualización (segundos) vuelve a cargar la capa desde ArcGIS con un temporizador, para las capas que cambian mientras el informe está abierto. 0 lo desactiva, y el intervalo más corto es de 10 segundos.

Consulte Capas de ArcGIS para saber qué puede dibujar Icon Map Pro a partir de la simbología, las etiquetas y las ventanas emergentes de ArcGIS.

Rango de zoom visible

Con Usar la simbología de ArcGIS activado, la capa también conserva el rango visible que su publicador configuró en ArcGIS, como en el Map Viewer de ArcGIS: se oculta cuando el mapa se aleja o se acerca más allá de esas escalas. Se usa el rango guardado en el elemento de ArcGIS Online cuando lo hay. Zoom mínimo y Zoom máximo pueden reducir aún más el rango, pero no pueden mostrar la capa fuera de él.

Por ejemplo, la capa de estados del servicio USA Boundaries 2023 de Esri es visible a partir de 1:75.000.000. Con Usar la simbología de ArcGIS activado, aparece a partir del zoom 2. Desactivado, aparece a partir del zoom 0.

Para comprobar el rango de una capa, ábrala en el Map Viewer de ArcGIS y consulte su rango visible, o busque Min. Scale y Max. Scale en la página de la capa en el directorio de servicios REST de ArcGIS. Para mostrar la capa en todos los niveles de zoom, desactive Usar la simbología de ArcGIS y coloree la capa con los ajustes del panel Formato.

Servicios de teselas vectoriales

Novedad en 1.1.0.11

Puede pegar un servicio de teselas vectoriales, o elegir uno en Examinar ArcGIS. Capa de teselas vectoriales enumera entonces las capas que hay dentro de las teselas. Elija aquella cuyas formas deban unirse a sus datos.

Muchos servicios de teselas vectoriales de ArcGIS solo llevan formas, sin atributos. En ese caso no hay nada en las teselas con lo que hacer la unión. Si el servicio se publicó a partir de una capa de entidades hospedada, sus datos se unen a esa capa de entidades, y una nota en el panel Formato se lo indica. En caso contrario, las formas se dibujan sin unión, y una nota sugiere usar la capa de entidades o un servicio de teselas vectoriales publicado con atributos.

La simbología, las etiquetas y las ventanas emergentes de ArcGIS no están disponibles en una unión con teselas vectoriales.

Obtención de detalles y varias capas

La capa puede contener hasta cinco capas de ArcGIS. Mostrar varias capas como, en el grupo de configuración inicial, decide cómo se usan:

• Obtención de detalles - se dibuja una capa cada vez, según el nivel de obtención de detalles de Power BI. Coloque una jerarquía en ID, establezca Número de Niveles y dé a cada nivel su propia capa de ArcGIS y su propiedad de coincidencia. Para Referencia de la entidad, añada un único campo que se use en todos los niveles, o bien un campo para cada nivel en el orden de la jerarquía.
• Varias capas - todas las capas se dibujan juntas. Cada una tiene un ajuste Campo de referencia de la entidad que elige a cuál de sus campos de Referencia de la entidad se une.

Elija el nivel o la capa que quiere editar en Configurar nivel: o Configurar capa:.

Selección, información sobre herramientas y zoom

• Haga clic en una entidad con coincidencia para seleccionar su fila y aplicar un filtro cruzado al resto del informe. Consulte Selección, filtrado cruzado y resaltado.
• Al señalar una entidad con coincidencia se muestran los campos de Información sobre herramientas. Agregar propiedad a la información sobre herramientas añade la propiedad coincidente. Agregar todas las propiedades a la información sobre herramientas añade los atributos de ArcGIS de la entidad, o solo el indicado en Propiedad de la información sobre herramientas, con Título de la información sobre herramientas como su etiqueta.
• Agregar información sobre herramientas a las formas sin coincidencia muestra información sobre herramientas en las entidades sin ninguna fila coincidente.
• El mapa aplica el zoom a las entidades con coincidencia cuyas filas tienen Incluir en el zoom automático establecido en Sí.

Configuración

Todos los ajustes están en panel Formato > Capas de datos, en los grupos Capa de ArcGIS - configuración inicial, Capa de ArcGIS - configuración y Capa de ArcGIS - formato. Con más de un nivel o capa, los títulos terminan con su número, por ejemplo Capa de ArcGIS - configuración (nivel 2).

Los ajustes marcados con fx admiten formato condicional.

Configuración inicial

Opciones de configuración

Factor de simplificación y Precisión decimal solo se muestran cuando la capa los usa, consulte Cargar solo las entidades que necesita más arriba. Con Usar la simbología de ArcGIS activado, Zoom mínimo y Zoom máximo actúan dentro del rango visible propio de la capa, consulte Rango de zoom visible más arriba.

Formato

Color de relleno y Color del contorno admiten formato condicional, de modo que cada entidad se puede colorear a partir de su fila.

Los polígonos se dibujan con un relleno y un contorno, las líneas con los ajustes del contorno y los puntos como círculos de tamaño fijo.

En el Administrador de capas

Cada capa de ArcGIS es una fila del Administrador de capas, con su título de ArcGIS como nombre. Seleccione la fila para cambiar Visible, Visible en el zoom, Usar la simbología de ArcGIS y Usar las etiquetas de ArcGIS. Abrir Examinar ArcGIS le permite elegir otra capa u otro campo de unión. Los colores se establecen en el panel Formato. Consulte Editar, reordenar y quitar capas.

Consejos y límites

• No se colorea nada. Los valores de Referencia de la entidad no coinciden con el campo elegido. Compare algunos valores con la tabla de atributos de la capa en ArcGIS. Fíjese en los ceros a la izquierda, las mayúsculas y minúsculas y los espacios.
• La capa es lenta. Active Coincidir con una propiedad específica y, después, use Filtrar automáticamente o una cláusula WHERE para que solo se soliciten las entidades que necesita.
• Hasta cinco capas de ArcGIS.
• La capa de ArcGIS no está disponible cuando el mapa base es una imagen personalizada.
• El contenido de ArcGIS también puede llegar a las demás capas de datos: un vínculo GeoJSON con El origen es ArcGIS en Formas desde archivos, o un servicio de teselas vectoriales con El origen es ArcGIS en Teselas vectoriales.

Si la capa desaparece al alejar el zoom, tiene un rango visible en ArcGIS y Usar la simbología de ArcGIS está activado. Consulte Rango de zoom visible más arriba.

Al hacer clic en una entidad de una capa de datos, se selecciona. Las ventanas emergentes que se abren al hacer clic son una característica de las capas de referencia de ArcGIS.
