Combinar varias capas en un mapa

Un solo objeto visual Icon Map Pro puede dibujar varias capas de datos a la vez, por ejemplo tiendas como círculos, entregas como líneas y regiones de ventas como formas. Todas proceden de una sola tabla. Esta página explica cómo encuentra cada fila su capa, cómo crear esa tabla y qué comprobar cuando una capa no dibuja nada.

La regla

Una fila la dibuja la capa cuyos campos rellena.

Hay un único conjunto de áreas de campos y todas las capas de datos lo leen. El objeto visual examina cada fila y comprueba qué campos tienen un valor:

• Una fila con una longitud, una latitud y un tamaño de círculo es un círculo.
• Una fila con una longitud, una latitud y un destino es una línea.
• Una fila que solo tiene una referencia de la entidad es una forma de un archivo.

Para que una fila se dibuje deben cumplirse dos condiciones más:

1. Los campos de las demás capas están vacíos en esa fila. Una fila de tienda que también tiene un destino deja de ser un círculo. Se trata como una línea.
2. La capa está activada. Una fila que encaja en una capa desactivada no se dibuja.

Por tanto, para mostrar varios tipos de capa en un mapa, manténgalos en una sola tabla, dé a cada fila solo los campos de su propia capa y deje los demás vacíos.

Vacío y en blanco

Un campo está vacío en una fila cuando:

• Es nulo en los datos, o una medida devuelve BLANK().
• Es un valor de texto sin contenido o solo con espacios. Las tablas que proceden de archivos CSV, Excel o Power Query suelen contener texto vacío en lugar de nulos. Icon Map Pro trata ambos casos del mismo modo.
• No se ha añadido ningún campo a esa área de campos.

El cero es un valor, no un valor en blanco. Una fila con un Tamaño del círculo de 0 sigue teniendo un tamaño de círculo.

Qué necesita cada capa

Todas las capas necesitan ID. En esta tabla, "Peso de la celda" es el área de campos Peso de la celda (H3/S2/A5/Geohash), y "Destino" significa tanto Longitud de destino como Latitud de destino.

Aspectos que conviene conocer:

• Información sobre herramientas, Grupo del clúster, Peso de la entidad y Fecha y hora del terminador diurno nunca deciden a qué capa va una fila. Rellénelos en cualquier fila.
• Líneas con círculos. Una fila de línea puede tener un Tamaño del círculo. Con Incluir círculos en: establecido en la configuración de Líneas, se dibujan círculos en los extremos de la línea.
• Círculo o columna. Una fila que tiene tanto un Tamaño del círculo como una Altura de la columna no es ninguna de las dos cosas. Rellene solo uno de los dos.
• Las imágenes y las formas comparten un área de campos. Una fila con una imagen y coordenadas es una imagen. Una fila con texto WKT o GeoJSON y sin coordenadas es una forma.
• Referencia de la entidad es compartida. Las formas desde archivos, las teselas vectoriales, las capas del catálogo y las capas de ArcGIS se unen todas por Referencia de la entidad. Una fila con una referencia de la entidad se ofrece a cada una de estas capas que esté activada, de modo que la misma fila puede colorear un límite en más de una de ellas.

Un ejemplo práctico: tiendas y entregas

Quiere mostrar las tiendas como círculos con el tamaño definido por las ventas, y las entregas como líneas desde un almacén hasta cada tienda. La tabla necesita una fila para cada tienda y una fila para cada entrega:

• Las filas de tienda rellenan las coordenadas y Size, y dejan vacío el destino. Las dibuja Círculos.
• Las filas de entrega rellenan las coordenadas y el destino, y dejan vacío Size. Las dibuja Líneas.

Añada los campos al objeto visual, cada columna en el área de campos correspondiente, con Size en Tamaño del círculo. Después active ambas capas.

En el Administrador de capas, seleccione Añadir una capa y, después, Capa de datos. Los mosaicos de Círculos y de Líneas y flujos muestran Campos listos, con el número de filas que dibujaría cada uno. Añada los dos y, después, seleccione Aplicar cambios.

Para añadir las regiones de ventas como tercera capa, añada una fila para cada región que rellene solo la referencia de la entidad, y añada esa columna a Referencia de la entidad:

Después active Formas desde archivos y añada el archivo de regiones.

Crear la tabla

En la mayoría de los modelos, las tiendas, las entregas y las regiones son tablas independientes. Power BI las necesita como una sola tabla para el objeto visual, así que combínelas. Dé a cada fila un ID único: si una tienda y una entrega pudieran compartir un ID, añada un prefijo.

Power Query: anexar las tablas

Dé a las columnas los mismos nombres en cada consulta y, después, use Anexar consultas para crear una nueva. Las columnas que una consulta no tiene se rellenan con nulos, que es lo que necesita el mapa.

let
    StoreRows = Table.SelectColumns(Stores, {"ID", "Type", "Longitude", "Latitude", "Size"}),
    DeliveryRows = Table.SelectColumns(
        Deliveries,
        {"ID", "Type", "Longitude", "Latitude", "Destination Longitude", "Destination Latitude"}
    ),
    MapItems = Table.Combine({StoreRows, DeliveryRows})
in
    MapItems

DAX: una tabla calculada con UNION

UNION apila tablas cuyas columnas están en el mismo orden. Use BLANK() para las columnas que un tipo de fila no utiliza.

Map Items =
UNION (
    SELECTCOLUMNS (
        Stores,
        "ID", "Store " & Stores[Name],
        "Type", "Store",
        "Longitude", Stores[Longitude],
        "Latitude", Stores[Latitude],
        "Destination Longitude", BLANK (),
        "Destination Latitude", BLANK (),
        "Size", Stores[Sales]
    ),
    SELECTCOLUMNS (
        Deliveries,
        "ID", "Delivery " & Deliveries[Delivery No],
        "Type", "Delivery",
        "Longitude", Deliveries[Depot Longitude],
        "Latitude", Deliveries[Depot Latitude],
        "Destination Longitude", Deliveries[Store Longitude],
        "Destination Latitude", Deliveries[Store Latitude],
        "Size", BLANK ()
    )
)

Medidas en blanco para las demás filas

Cuando el valor de un área de campos procede de una columna que tiene un valor en todas las filas, envuélvalo en una medida que devuelva un valor en blanco para las filas de las demás capas. IF sin tercer argumento devuelve BLANK():

Store Size =
IF (
    SELECTEDVALUE ( 'Map Items'[Type] ) = "Store",
    SUM ( 'Map Items'[Sales] )
)

Coloque la medida en Tamaño del círculo en lugar de la columna. Las filas de tienda reciben un tamaño y se dibujan como círculos. Las filas de entrega reciben un valor en blanco y se dibujan como líneas. El mismo patrón sirve para cualquier área de campos, por ejemplo un destino que esté en blanco salvo que la fila sea una entrega:

Delivery Destination Longitude =
IF (
    SELECTEDVALUE ( 'Map Items'[Type] ) = "Delivery",
    AVERAGE ( 'Map Items'[Destination Longitude] )
)

Elegir capas con una segmentación de datos

Como la capa depende de los datos, una segmentación de datos puede activar y desactivar capas para los usuarios del informe. Añada una segmentación de datos sobre la columna Type de la tabla de ejemplo. Al seleccionar Store se muestran solo los círculos, y al seleccionar Delivery se muestran solo las líneas, porque las demás filas se filtran antes de llegar al mapa.

Comprobar qué dibuja cada capa

El Administrador de capas muestra cómo se han repartido sus filas. Ábralo desde panel Formato > Administrador de capas > Abrir el Administrador de capas.

• El panel Sus datos enumera los campos que ha añadido e indica si se dibujan todas las filas, por ejemplo "Todas las filas se dibujan: Círculos, Líneas y flujos." o "12 de 240 filas no llegan a ninguna capa."

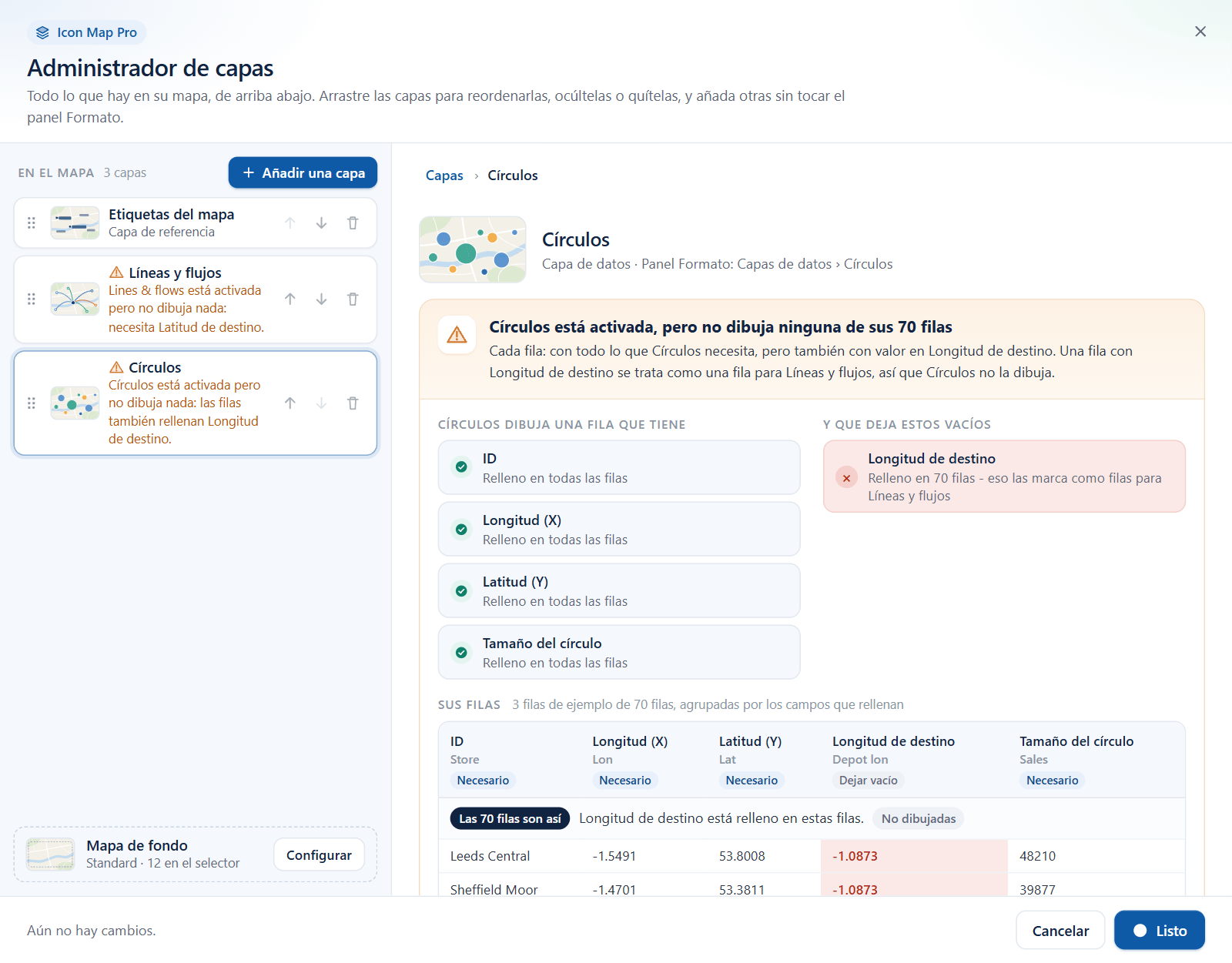

• Una capa que está activada pero no dibuja nada muestra una advertencia en su fila. Seleccione Ver por qué para ver filas de ejemplo, el campo que las envía a otra capa y cómo corregirlo.
• Cuando dos capas compiten por las mismas filas, la explicación incluye una medida DAX ya preparada, escrita con los nombres de sus propias tablas y columnas, que está en blanco en las filas de una de las capas. Seleccione Copiar, cree una medida nueva a partir de ella y úsela en lugar del campo.

Consulte Comprobar sus datos.

Cuando ninguna fila llega a una capa activada mientras edita, el mapa muestra la guía "¿Qué tipo de mapa va a crear?". Enumera cada tipo de capa con los campos que necesita y marca los que ya encajan con sus campos. Consulte Elegir un tipo de capa.

Errores habituales

Consejos y límites

• El orden de dibujo de las capas lo establece el Z Index de cada capa. Consulte Introducción a las capas de datos.
• Todas las capas comparten el límite de filas del objeto visual. Consulte Filas de datos y límites.
• Un mapa que necesita contexto en lugar de datos, como el contorno de un límite o una capa meteorológica, no necesita filas. Use una capa de referencia.
