Teselas ráster, WMTS y WMS

Las capas ráster dibujan imágenes de un mapa sobre el mapa base: imágenes aéreas, un plano escaneado, un modelo de inundaciones, un servicio de mapas publicado. Use una capa ráster para una plantilla de teselas, un servicio WMTS o un Cloud Optimized GeoTIFF, y una capa WMS para un Web Map Service. Puede tener hasta cinco de cada tipo.

Cuál usar

Todos los vínculos deben empezar por https://.

Añadir una capa ráster

1. En el panel Formato, abra la tarjeta Administrador de capas y active Abrir el Administrador de capas.
2. Seleccione Añadir una capa, después Capa de referencia y después el mosaico Teselas e imágenes.

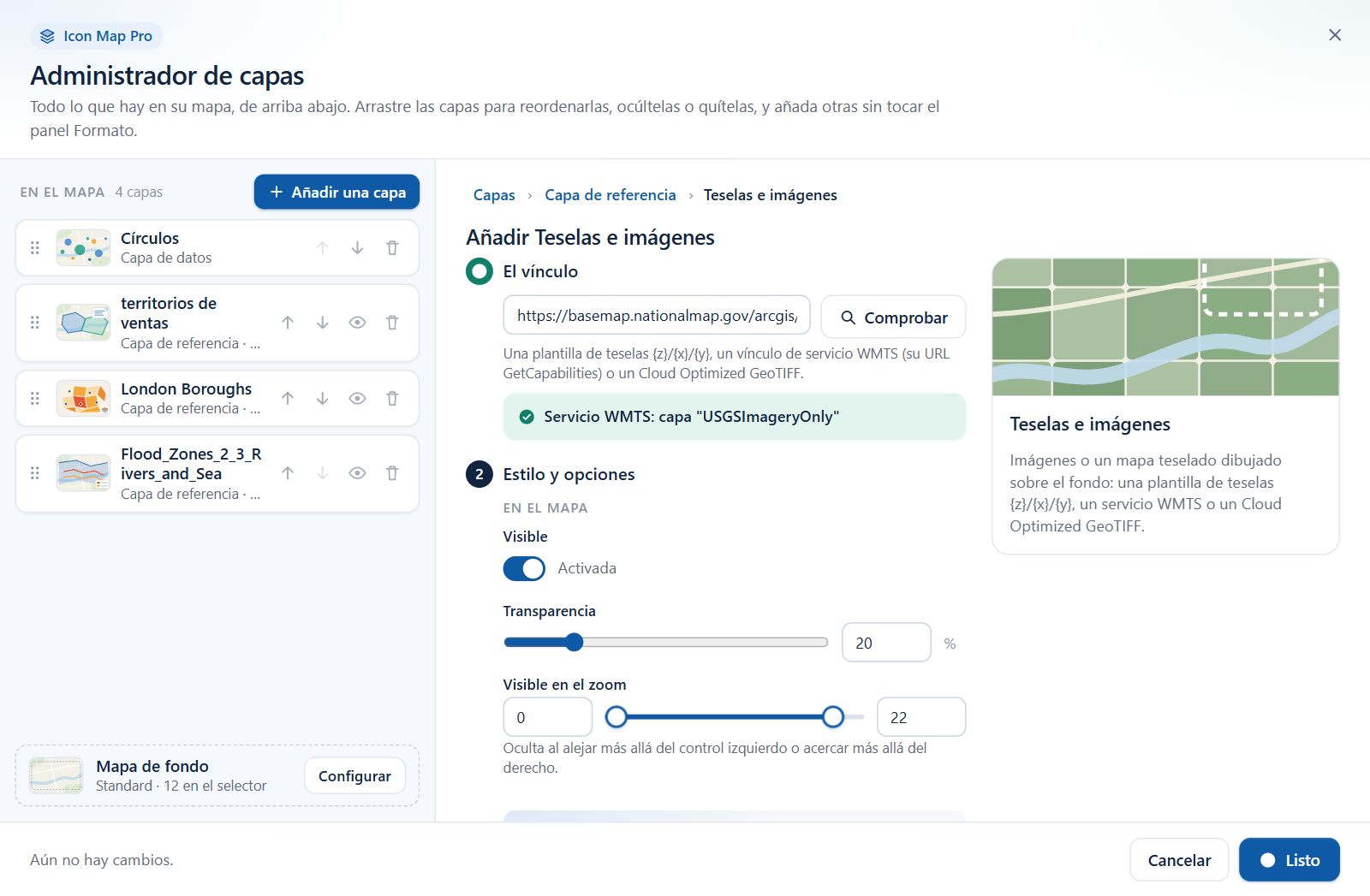

3. Pegue una plantilla de teselas, un vínculo GetCapabilities de WMTS o un vínculo GeoTIFF, y seleccione Comprobar.
4. Lea el resultado. Una plantilla de teselas se prueba cargando una tesela. Un vínculo WMTS muestra la capa que se dibujará. Un vínculo GeoTIFF se reconoce por su extensión de archivo.
5. Defina la transparencia en Estilo y opciones, seleccione Añadir al mapa y después Aplicar cambios.

Con algunos servidores de teselas la comprobación no puede leer la tesela de prueba aunque el mapa sí pueda dibujar la capa. El asistente lo indica y le permite añadir la capa de todos modos.

Para hacer lo mismo en el panel Formato:

1. Abra Capas de referencia > Selección de capas y active Capa ráster / WMTS.
2. En Ráster / WMTS - Configuración, pegue el vínculo en Plantilla de teselas o vínculo WMTS.
3. Para un vínculo GeoTIFF, active GeoTIFF optimizado para la nube (COG).

Servicios WMTS

Pegue el vínculo GetCapabilities del servicio. El mapa lee las capacidades y dibuja las teselas del servicio en el esquema de teselas Web Mercator (GoogleMapsCompatible, EPSG:3857). Una nota debajo del vínculo indica la capa que se dibuja.

Una capa WMTS que no está publicada en Web Mercator no se puede dibujar. El mapa se lo indica cuando es el caso.

Servidores que bloquean Power BI

Si la comprobación indica "Este servidor no permite que Power BI lo lea", marque Leerlo a través del proxy CORS de Icon Map (solo para servidores de confianza). En el panel Formato es el interruptor Usar el proxy cuando sea necesario, que aparece cuando el mapa ha detectado que el servidor bloquea Power BI. Siempre se intenta primero leer el servidor directamente. Consulte Claves de API, autenticación y el proxy.

Más capas ráster

Defina Número de capas adicionales (de 0 a 4). Aparece un grupo Capa ráster adicional con los mismos ajustes. Elija en Aplicar la configuración a qué capa adicional muestra el grupo.

Ajustes de ráster

panel Formato > Capas de referencia > Ráster / WMTS - Configuración

Añadir una capa WMS

Un servidor WMS dibuja imágenes de mapa a petición. El servidor debe usar una dirección https:// y debe poder servir la capa en Web Mercator (EPSG:3857).

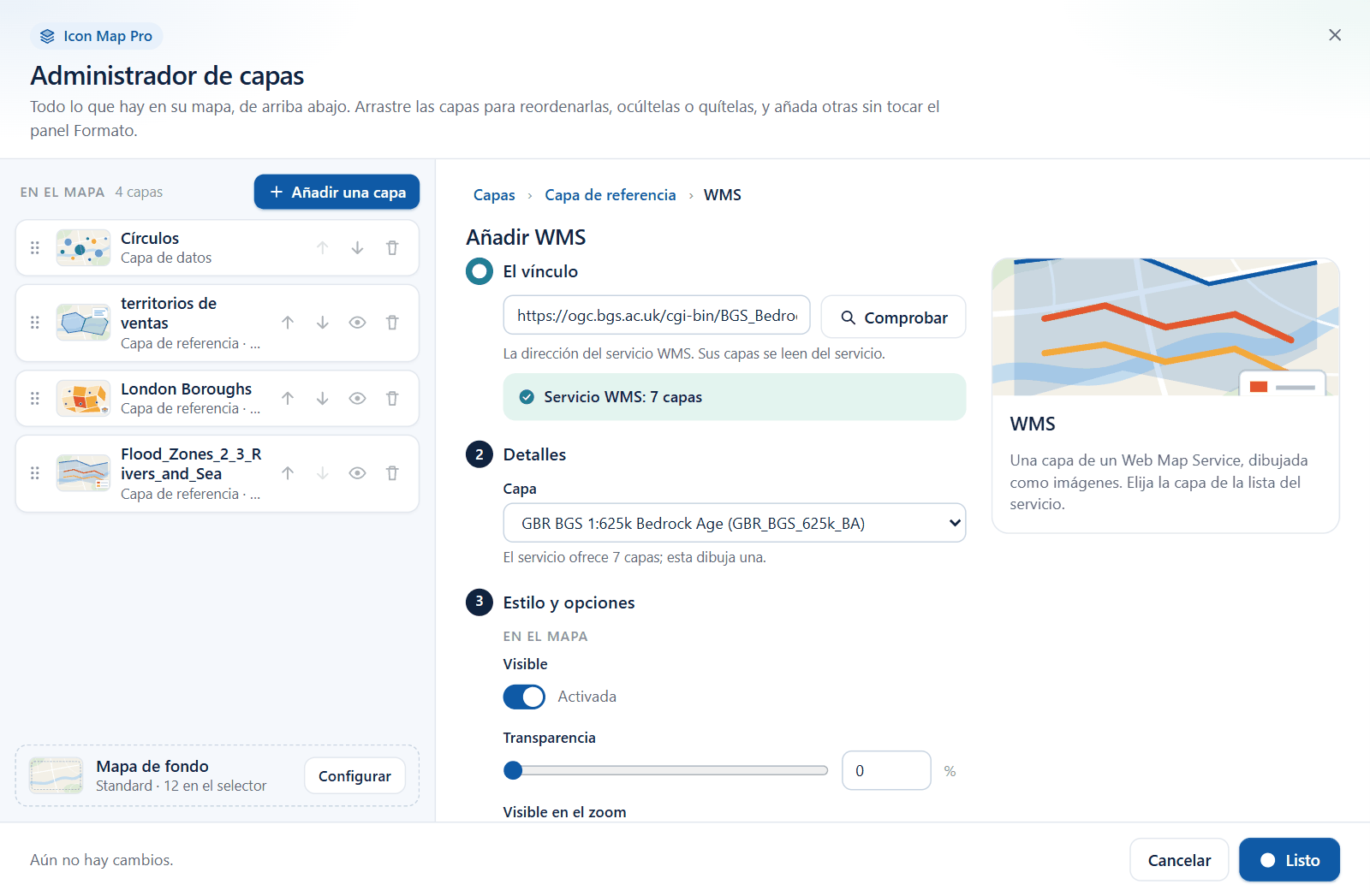

1. En el Administrador de capas, seleccione Añadir una capa, después Capa de referencia y después el mosaico WMS.
2. Pegue la dirección del servicio WMS y seleccione Comprobar. El asistente lee el servicio e indica cuántas capas ofrece.
3. En Detalles, elija la Capa que se dibuja. La lista puede incluir la capa de grupo del servicio además de sus capas individuales.
4. Seleccione Añadir al mapa y después Aplicar cambios.

La autenticación, los filtros, los estilos, los parámetros personalizados y el proxy se definen en el panel Formato. Si el servicio necesita alguno de ellos, configúrelo en el panel Formato como se describe a continuación.

Para añadir una capa WMS en el panel Formato:

1. En el panel Formato, abra Capas de referencia > Selección de capas y active Capa WMS.
2. En WMS - configuración, pegue la dirección del servicio en URL del servidor WMS. Sirve tanto la dirección simple como su vínculo GetCapabilities.
3. Si el servicio necesita un inicio de sesión, establezca Tipo de autenticación y rellene sus campos. Consulte Autenticación WMS.
4. Elija la capa en Capa. La lista se lee del servicio.
5. Elija el Formato de imagen. Use un formato que admita transparencia, como image/png, salvo que la capa esté pensada para cubrir el mapa base.

Si no se puede leer la lista de capas

Si el panel muestra "Unable to read layers from WMS server.", el mapa no ha podido leer las capacidades del servicio. Compruebe primero la dirección y la autenticación. Después:

• Si el servidor no permite que Power BI lo lea (CORS), active Usar el proxy CORS. Las solicitudes pasan entonces por el proxy de Icon Map, que necesita una clave de licencia de Icon Map y puede consumir créditos de uso adicionales. El proxy no se usa cuando Entorno aislado está activado. Consulte Claves de API, autenticación y el proxy.
• Si el servidor dibuja mapas pero no publica sus capacidades, active Configuración manual y escriba usted mismo el nombre de la Capa y el Formato (por ejemplo image/png).

Filtrar una capa WMS

• Filtro CQL (opcional) envía un filtro CQL con cada solicitud, para los servidores que lo admiten, como GeoServer. Admite formato condicional (fx), de modo que una medida puede filtrar la capa según la selección actual.
• Nombre del parámetro personalizado (opcional) y Valor del parámetro personalizado (opcional) añaden un parámetro de su elección a cada solicitud. El valor admite formato condicional (fx).
• Para un servicio de ArcGIS, establezca Tipo de autenticación en ArcGIS. Filtro de consulta (opcional para orígenes de imagen) y Filtro LayerDefs (opcional) sustituyen entonces al filtro CQL.

Más capas WMS

Defina Número de capas adicionales (de 0 a 4). Aparece un grupo Capa WMS adicional. Elija en Aplicar la configuración a qué capa adicional muestra el grupo.

Las capas adicionales siempre se configuran a mano: escriba el nombre de la Capa y el Formato como texto. Para encontrar los nombres, configure el servicio como primera capa WMS y léalos en su lista Capa.

Autenticación WMS

Establezca Tipo de autenticación en cada capa WMS.

Para una clave en la URL, quite la clave de la dirección. Si la dirección de ejemplo del servicio es https://example.com/wms?request=GetCapabilities&apikey=abc123, escriba la dirección sin &apikey=abc123 en URL del servidor WMS, apikey como nombre de la propiedad y abc123 como valor de la propiedad.

Las contraseñas y los secretos de cliente se almacenan cifrados en el informe y se muestran como puntos una vez escritos.

OAuth 2.0 obtiene el token a través del proxy de Icon Map, así que necesita una clave de licencia de Icon Map.

Ajustes de WMS

panel Formato > Capas de referencia > WMS - configuración

Leyendas de WMS

Novedad en 1.1.0.11

Cada capa WMS puede mostrar la imagen de leyenda que publica su servidor. Active la leyenda en la tarjeta Leyenda y use después Capa WMS {n} en la leyenda y Título de Capa WMS {n} en Etiquetas de la leyenda para incluir y dar nombre a cada capa. La imagen de leyenda se muestra para las capas con Tipo de autenticación establecido en Ninguno o Token / clave de API en la URL. Consulte Leyenda.

En el Administrador de capas

Seleccione una capa ráster o WMS en el Administrador de capas para editar sus ajustes principales.

Reemplazar el vínculo o archivo cambia el origen y conserva el lugar y el estilo de la capa. En una capa WMS es también la forma de elegir otra capa de la lista del servicio.

Consejos y límites

• Las capas WMS se solicitan en Web Mercator (EPSG:3857). Un servidor que no puede servir esa proyección no se puede dibujar.
• La versión de WMS se toma de un parámetro version= de la dirección que pega. Sin él, se usa la versión 1.1.1.
• Los parámetros de una dirección WMS pegada que no forman parte de la solicitud estándar, como un nombre de mapa o de área de trabajo, se conservan y se envían con cada solicitud.
• Las capas ráster y WMS son imágenes. No tienen información sobre herramientas y no se pueden seleccionar.
