Controles del mapa
Los controles del mapa son los botones y paneles que se dibujan encima del mapa: botones de zoom, el alternador de globo, escalas, el lazo, el control de capas y otros. En la tarjeta Controles del panel Formato se elige cuáles reciben los lectores.
Activar y desactivar controles
- En el panel Formato, abra Controles > Controles.
- Active los controles que quiera. Un mapa nuevo empieza con Zoom, Alternador de globo y Escala imperial activados.
- Defina Tamaño del control para agrandar o reducir los botones.
Los controles funcionan tanto en la vista de edición como en la de lectura. Los cambios que un lector hace con un control, como cambiar al globo u ocultar una capa, duran lo que dura su sesión y no se guardan en el informe.
Todos los controles
| Control | Ajuste | Qué hace | Valor predeterminado |
|---|---|---|---|
| Zoom y brújula | Zoom | Botones + y -, y una brújula que muestra hacia dónde está girado el mapa. Haga clic en la brújula para volver a orientar el mapa al norte. | Activado |
| Alternador de globo | Alternador de globo | Un botón que cambia entre el mapa plano y un globo 3D. | Activado |
| Inclinación | Inclinación | Dos botones que inclinan el mapa hacia abajo y hacia arriba, 10 grados cada vez. | Desactivado |
| Rumbo | Rumbo | Dos botones que giran el mapa a la izquierda y a la derecha, 10 grados cada vez. | Desactivado |
| Nivel de zoom | Mostrar el nivel de zoom | Muestra el nivel de zoom actual con dos decimales. Es útil al diseñar un mapa cuando se necesita un número para un ajuste de zoom. | Desactivado |
| Búsqueda | Buscar | Un cuadro de búsqueda para encontrar un lugar. El resultado se marca en el mapa. | Desactivado |
| Selector de mapa base | Mostrar el selector de mapa base | Un botón en la esquina superior derecha que abre una lista de mapas base entre los que cambiar. | Desactivado |
| Escalas | Escala métrica, Escala imperial, Escala en millas náuticas | Una barra de escala por cada una que se active, en cualquier combinación. | Imperial activada, las demás desactivadas |
| Herramienta de distancia | Herramienta de distancia | Un botón de regla para medir a lo largo de un trazado que se marca con clics en el mapa. | Desactivado |
| Bloqueo del zoom | Bloqueo del zoom | Un botón de candado que impide que el mapa ajuste el zoom a los datos, a las selecciones y a los resaltados hasta que se vuelva a hacer clic en él. | Desactivado |
| Lazo | Lazo | Un botón para seleccionar todo lo que queda dentro de una forma dibujada. | Desactivado |
| Borrar selecciones | Botón para borrar las selecciones | Un botón que borra la selección que mantiene este mapa. | Desactivado |
| Atribución | Atribución adicional | La línea de créditos. El texto indicado se añade a los créditos que se muestran siempre. | Vacío |
| Control de capas | Mostrar el control de capas (en el grupo Control de capas) | Un panel que enumera las capas del mapa para que los lectores puedan mostrarlas y ocultarlas. | Desactivado |
| Leyenda | La tarjeta Leyenda | Explica colores, tamaños y símbolos. Consulte Leyenda. | Desactivado |
| Selector de planta | Ninguno | Aparece por sí solo cuando una capa contiene datos de interiores (IMDF) con plantas. Los lectores eligen la planta que se muestra. | Automático |
Otros dos ajustes acompañan a los controles y afectan al propio mapa:
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| Proyección | Mercator (plano) o Globo: la proyección con la que se abre el mapa. Al hacer clic en el alternador de globo mientras se edita el informe, este ajuste se actualiza. | Mercator |
| Tamaño del control | El ancho y el alto de todos los botones de control, en píxeles, de 1 a 100. | 30 |
Cómo funciona cada control
Zoom y brújula
Los botones + y - cambian el zoom un paso. La brújula gira cuando el mapa rota y se inclina cuando el mapa se inclina; haga clic en ella para volver a orientar el mapa al norte. La brújula viene con Zoom y no tiene conmutador propio.
Alternador de globo y Proyección
La información sobre herramientas del botón dice Cambiar a la vista de globo o Cambiar al mapa plano. Mientras se edita el informe, al hacer clic en él también se guarda la elección en Proyección, de modo que el informe se abre así. Para los lectores, el cambio dura lo que dura la sesión. Consulte Vista, zoom y proyección.
Inclinación y Rumbo
Inclinación añade los botones Reducir la inclinación y Aumentar la inclinación. Rumbo añade los botones Girar a la izquierda y Girar a la derecha. Cada clic mueve la cámara 10 grados.
Los botones de inclinación dependen de panel Formato > Mapa > Permitir inclinación. Cuando Permitir inclinación está desactivado, los botones se ocultan aunque Inclinación esté activado. Cuando está activado, los botones inclinan el mapa hasta Inclinación máxima (85 grados de forma predeterminada). Consulte Vista, zoom y proyección.
Escalas
Las barras de escala se sitúan en la esquina inferior izquierda. Active cualquier combinación de métrica, imperial y millas náuticas.
Herramienta de distancia
- Seleccione el botón Herramienta de distancia. El puntero se convierte en una cruz.
- Haga clic en el mapa para añadir puntos. Una línea los une y una etiqueta muestra el total acumulado.
- Haga doble clic para terminar.
- Seleccione de nuevo el botón para borrar la medición.
Las unidades dependen de los ajustes de escala:
| Escalas activadas | La distancia se muestra en |
|---|---|
| Escala métrica activada | Kilómetros y metros |
| Escala en millas náuticas activada, Escala imperial desactivada, Escala métrica desactivada | Millas náuticas |
| Cualquier otro caso | Millas y pies |
Bloqueo del zoom
El candado es para los lectores. Mientras está bloqueado, el mapa permanece donde está cuando cambian los datos, cuando se seleccionan elementos y cuando otro objeto visual resalta filas. Dura lo que dura la sesión. Para bloquear la vista para todos, use en su lugar panel Formato > Mapa > Zoom > Bloquear el zoom.
Lazo
El lazo selecciona todos los elementos situados dentro de una forma a mano alzada. Al activar Lazo se muestran tres ajustes más:
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| Modo de lazo | Intersecar o contener selecciona las líneas y formas que tocan el lazo. Contener por completo selecciona solo las que quedan totalmente dentro. | Intersecar o contener |
| Relleno del lazo | Color de relleno de la forma mientras se dibuja. | #AAAAAA |
| Contorno del lazo | Color de contorno de la forma mientras se dibuja. | #000000 |
Consulte Selección, filtrado cruzado y resaltado para ver cómo se usa.

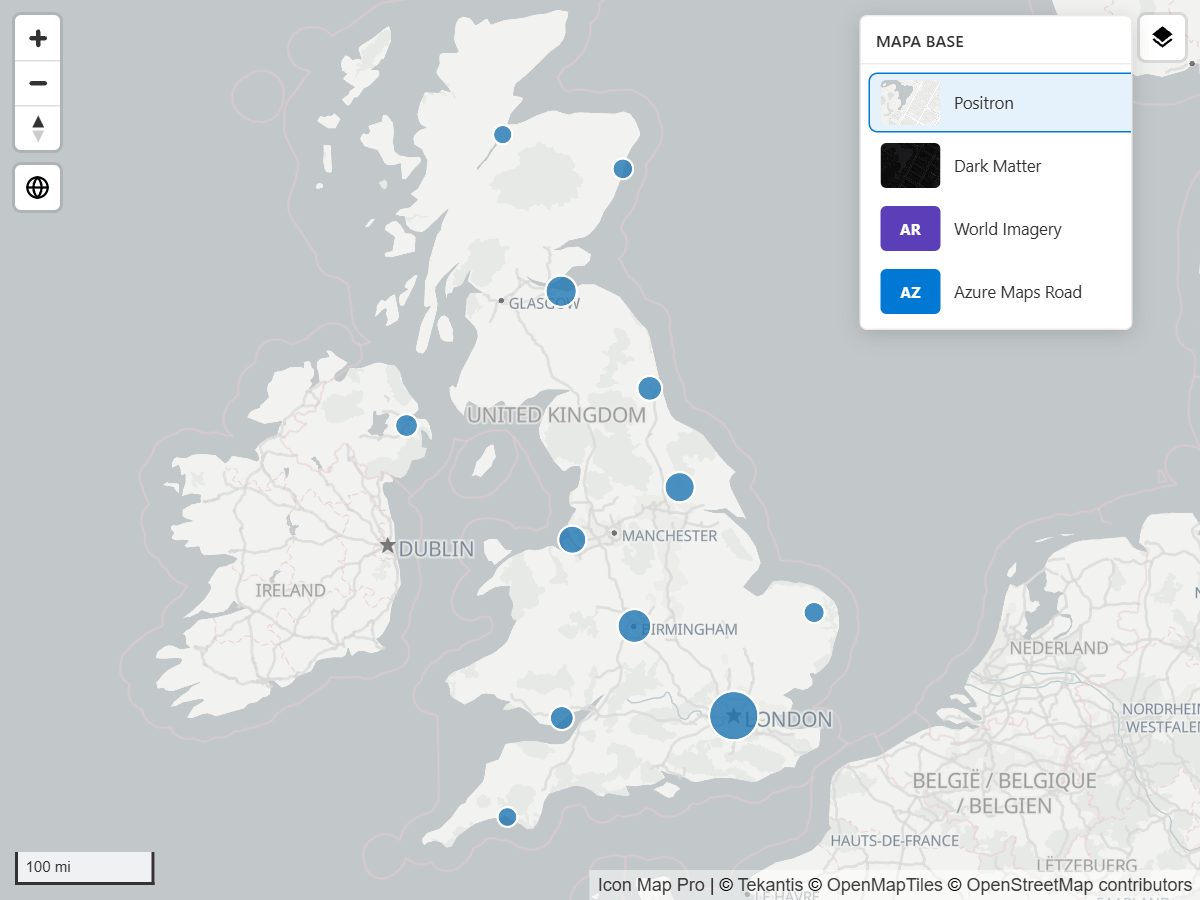

Selector de mapa base
Mostrar el selector de mapa base añade un botón en la esquina superior derecha. Abre un panel de mapas base. Cada entrada muestra una miniatura si hay una guardada o, si no, un distintivo de dos letras. Al hacer clic en una se cambia el mapa base de inmediato, tanto en la vista de lectura como durante la edición.
Novedad en 1.1.0.11
Lo que enumera el selector depende de cómo estén configurados los mapas base del mapa:
| Mapa | Información sobre herramientas del botón | El panel enumera |
|---|---|---|
| Un mapa con una lista de mapas base (mapas nuevos) | Cambiar el mapa base | Todos los mapas base añadidos en el cuadro de diálogo Mapas base, de cualquier proveedor, con el activo marcado. |
| Un mapa configurado en el panel Formato con un fondo de Icon Map | Cambiar el estilo de mapa | Los estilos de mapa base de Icon Map. |
En un mapa con una lista de mapas base, la elección de un lector dura lo que dura la sesión. Mientras se edita el informe, la elección pasa a ser además el mapa base con el que se abre el mapa. Para elegir qué mapas base se ofrecen, consulte El cuadro de diálogo Mapas base. En los demás mapas, el ajuste solo se puede activar cuando el fondo es un mapa base de Icon Map.
Atribución
La línea de créditos se sitúa en la esquina inferior derecha. Siempre incluye un vínculo a Icon Map Pro y los créditos del mapa base y de las capas en uso. El texto escrito en Atribución adicional se añade a ella. Los mensajes de licencia también aparecen aquí.
Control de capas
El control de capas es un panel que enumera las capas de datos del mapa, y las capas del catálogo, para que los lectores puedan mostrarlas y ocultarlas. Sus ajustes están en panel Formato > Controles > Control de capas.
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| Mostrar el control de capas | Muestra el panel. | Desactivado |
| Posición | Arriba a la izquierda, Arriba a la derecha, Abajo a la izquierda o Abajo a la derecha. | Arriba a la derecha |
| Título | Encabezado del panel. | Capas |
| Permitir mostrar u ocultar | Permite a los lectores activar y desactivar capas. Desactivado, muestra una lista de solo lectura. | Activado |
| Empezar contraído | El panel se abre plegado. | Activado |
Si se deja el valor predeterminado, el título muestra "Capas" en el idioma del informe. Un título que escriba se muestra tal como lo escribió.
Lo que los lectores muestran y ocultan solo dura lo que dura su sesión. Cambie el nombre de una fila con el ajuste Título de la capa en la tarjeta Leyenda, y coloque la leyenda de cada capa dentro de su fila con el Modo de visualización de la leyenda. Consulte Leyenda.
En la versión 1.1.0.11, el control de capas también enumera las capas de referencia de ArcGIS y WMS.
Tamaño y posición
Tamaño del control define el tamaño de todos los botones a la vez. Cada tipo de control tiene una esquina fija:
| Esquina | Controles |
|---|---|
| Arriba a la izquierda | Todos los botones: zoom y brújula, borrar selecciones, inclinación, rumbo, nivel de zoom, búsqueda, alternador de globo, bloqueo del zoom, lazo, herramienta de distancia. |
| Arriba a la derecha | El selector de mapa base y el selector de planta. La leyenda y el control de capas también empiezan aquí. |
| Abajo a la izquierda | Barras de escala. |
| Abajo a la derecha | Atribución. |
Solo la leyenda y el control de capas se pueden mover, cada uno con su propio ajuste Posición. Ninguno de los dos se puede arrastrar.
Consejos y límites
- En un mapa con un fondo de imagen, las escalas y la herramienta de distancia no están disponibles.
- Alternador de globo, Proyección, Inclinación y Rumbo pertenecen al motor Moderno. Para los controles del motor Heredado, consulte la documentación de la versión 1.1.0.9 y anteriores.
- No hay control de pantalla completa ni de localización del usuario. Use el modo de enfoque de Power BI para ampliar el objeto visual.
