Contrôles de la carte
Les contrôles de la carte sont les boutons et les panneaux dessinés par-dessus la carte : boutons de zoom, bascule du globe, échelles, lasso, contrôle des couches et autres. Vous choisissez ceux dont disposent vos lecteurs dans la carte Contrôles du volet Format.
Activer et désactiver des contrôles
- Dans le volet Format, ouvrez Contrôles > Contrôles.
- Activez les contrôles voulus. Une nouvelle carte démarre avec Zoom, Bascule du globe et Échelle impériale activés.
- Réglez Taille du contrôle pour agrandir ou réduire les boutons.
Les contrôles fonctionnent en mode édition comme en mode lecture. Les changements qu'un lecteur effectue avec un contrôle, comme passer au globe ou masquer une couche, durent le temps de sa session et ne sont pas enregistrés dans le rapport.
Tous les contrôles
| Contrôle | Paramètre | Rôle | Valeur par défaut |
|---|---|---|---|
| Zoom et boussole | Zoom | Des boutons + et -, et une boussole qui indique l'orientation de la carte. Cliquez sur la boussole pour remettre la carte au nord. | Activé |
| Bascule du globe | Bascule du globe | Un bouton qui bascule entre la carte plate et un globe 3D. | Activé |
| Inclinaison | Inclinaison | Deux boutons qui inclinent la carte vers le bas et vers le haut, par pas de 10 degrés. | Désactivé |
| Cap | Cap | Deux boutons qui font pivoter la carte vers la gauche et vers la droite, par pas de 10 degrés. | Désactivé |
| Niveau de zoom | Afficher le niveau de zoom | Affiche le niveau de zoom actuel avec deux décimales. Utile pendant la conception d'une carte, quand il vous faut un nombre pour un paramètre de zoom. | Désactivé |
| Recherche | Rechercher | Une zone de recherche pour trouver un lieu. Le résultat est marqué sur la carte. | Désactivé |
| Sélecteur de fond de carte | Afficher le sélecteur de fond de carte | Un bouton dans l'angle supérieur droit qui ouvre une liste de fonds de carte entre lesquels basculer. | Désactivé |
| Échelles | Échelle métrique, Échelle impériale, Échelle en milles nautiques | Une barre d'échelle pour chacune de celles que vous activez, dans n'importe quelle combinaison. | Impériale activée, les autres désactivées |
| Outil de distance | Outil de distance | Un bouton en forme de règle pour mesurer le long d'un tracé que vous cliquez sur la carte. | Désactivé |
| Verrouillage du zoom | Verrouillage du zoom | Un bouton en forme de cadenas qui empêche la carte de zoomer sur les données, les sélections et les mises en surbrillance jusqu'à ce qu'on clique de nouveau dessus. | Désactivé |
| Lasso | Lasso | Un bouton pour sélectionner tout ce qui se trouve à l'intérieur d'une forme que vous dessinez. | Désactivé |
| Effacer les sélections | Bouton Effacer les sélections | Un bouton qui efface la sélection détenue par cette carte. | Désactivé |
| Attribution | Attribution supplémentaire | La ligne de crédits. Votre texte s'ajoute aux crédits toujours affichés. | Vide |
| Contrôle des couches | Afficher le contrôle des couches (dans le groupe Contrôle des couches) | Un panneau qui liste les couches de la carte pour que les lecteurs puissent les afficher et les masquer. | Désactivé |
| Légende | La carte Légende | Explique les couleurs, les tailles et les symboles. Voir Légende. | Désactivé |
| Sélecteur d'étage | Aucun | Apparaît de lui-même quand une couche contient des données d'intérieur (IMDF) avec des étages. Les lecteurs choisissent l'étage à afficher. | Automatique |
Deux autres paramètres se trouvent avec les contrôles et agissent sur la carte elle-même :
| Paramètre | Rôle | Valeur par défaut |
|---|---|---|
| Projection | Mercator (plate) ou Globe : la projection avec laquelle la carte s'ouvre. Cliquer sur la bascule du globe pendant que vous modifiez le rapport met à jour ce paramètre. | Mercator |
| Taille du contrôle | La largeur et la hauteur de chaque bouton de contrôle, en pixels, de 1 à 100. | 30 |
Fonctionnement de chaque contrôle
Zoom et boussole
Les boutons + et - zooment d'un cran. La boussole tourne quand la carte pivote et penche quand elle s'incline ; cliquez dessus pour revenir face au nord. La boussole accompagne Zoom et n'a pas de commutateur propre.
Bascule du globe et Projection
L'info-bulle du bouton indique Passer à la vue globe ou Passer à la carte plate. Pendant que vous modifiez le rapport, cliquer dessus enregistre aussi le choix dans Projection : le rapport s'ouvre donc ainsi. Pour les lecteurs, le changement dure le temps de la session. Voir Vue, zoom et projection.
Inclinaison et Cap
Inclinaison ajoute les boutons Diminuer l'inclinaison et Augmenter l'inclinaison. Cap ajoute les boutons Pivoter vers la gauche et Pivoter vers la droite. Chaque clic déplace la caméra de 10 degrés.
Les boutons d'inclinaison suivent Volet Format > Carte > Autoriser l'inclinaison. Quand Autoriser l'inclinaison est désactivé, les boutons sont masqués même si Inclinaison est activé. Quand il est activé, les boutons inclinent la carte jusqu'à Inclinaison max. (85 degrés par défaut). Voir Vue, zoom et projection.
Échelles
Les barres d'échelle se placent dans l'angle inférieur gauche. Activez n'importe quelle combinaison des échelles métrique, impériale et en milles nautiques.
Outil de distance
- Sélectionnez le bouton Outil de distance. Le pointeur devient une croix.
- Cliquez sur la carte pour ajouter des points. Une ligne les relie et une étiquette affiche le total cumulé.
- Double-cliquez pour terminer.
- Sélectionnez de nouveau le bouton pour effacer la mesure.
Les unités suivent les paramètres d'échelle :
| Échelles activées | Distance affichée en |
|---|---|
| Échelle métrique activée | Kilomètres et mètres |
| Échelle en milles nautiques activée, Échelle impériale désactivée, Échelle métrique désactivée | Milles nautiques |
| Tout autre cas | Miles et pieds |
Verrouillage du zoom
Le cadenas est destiné aux lecteurs. Tant qu'il est verrouillé, la carte reste où elle est quand les données changent, quand des éléments sont sélectionnés et quand un autre visuel met des lignes de données en surbrillance. Il dure le temps de la session. Pour verrouiller la vue pour tout le monde, utilisez plutôt Volet Format > Carte > Zoom > Verrouiller le zoom.
Lasso
Le lasso sélectionne tous les éléments situés à l'intérieur d'une forme tracée à main levée. Activer Lasso fait apparaître trois paramètres supplémentaires :
| Paramètre | Rôle | Valeur par défaut |
|---|---|---|
| Mode lasso | Intersecter ou contenir sélectionne les lignes et les formes qui touchent le lasso. Contenir entièrement ne sélectionne que celles qui sont entièrement à l'intérieur. | Intersecter ou contenir |
| Remplissage du lasso | Couleur de remplissage de la forme pendant le tracé. | #AAAAAA |
| Contour du lasso | Couleur de contour de la forme pendant le tracé. | #000000 |
Voir Sélection, filtrage croisé et mise en surbrillance pour son utilisation.
Sélecteur de fond de carte

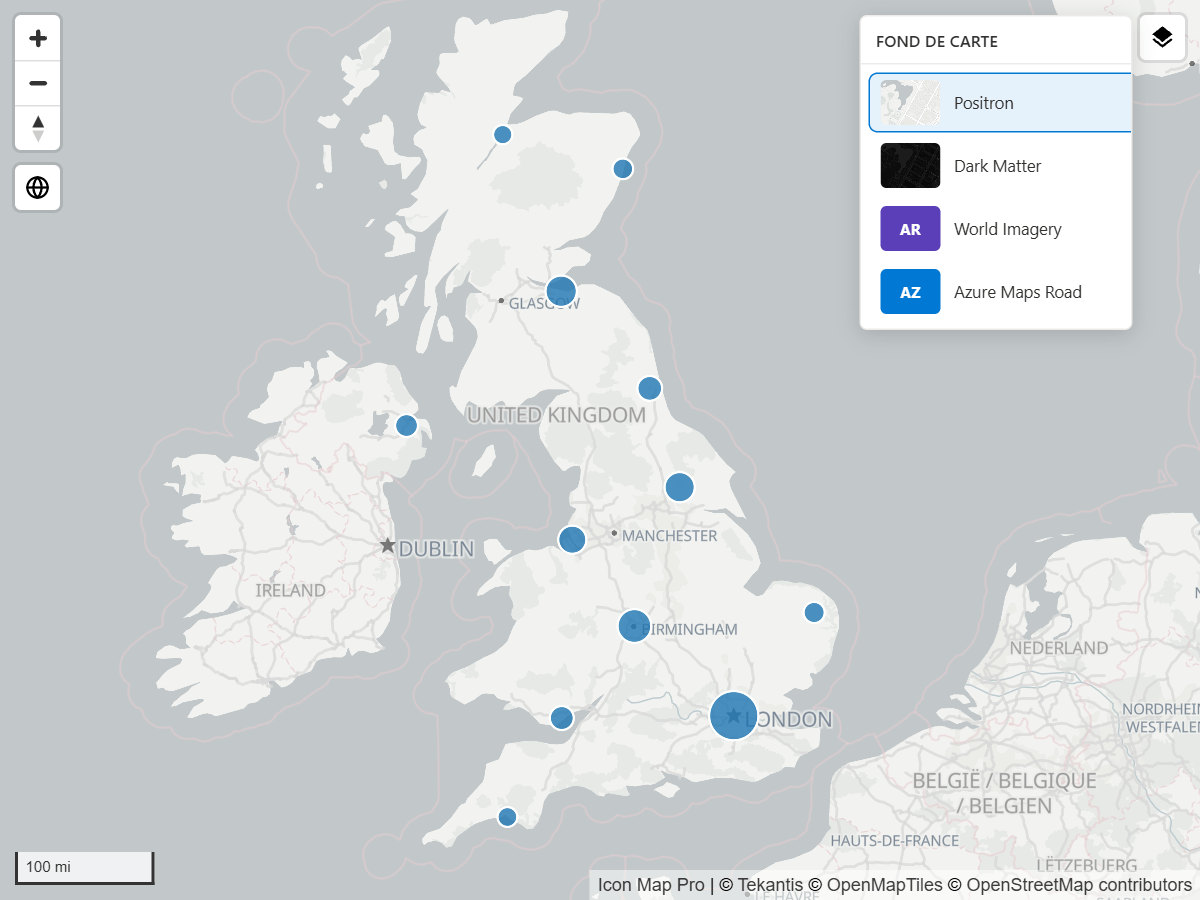

Afficher le sélecteur de fond de carte ajoute un bouton dans l'angle supérieur droit. Il ouvre un panneau de fonds de carte. Chaque entrée affiche une miniature quand il en existe une, sinon un badge de deux lettres. Un clic sur une entrée change aussitôt le fond de carte, en mode lecture comme en mode édition.
Nouveau dans la version 1.1.0.11
Ce que liste le sélecteur dépend de la façon dont les fonds de carte sont configurés :
| Carte | Info-bulle du bouton | Le panneau liste |
|---|---|---|
| Une carte avec une liste de fonds de carte (nouvelles cartes) | Changer de fond de carte | Tous les fonds de carte que vous avez ajoutés dans la boîte de dialogue Fonds de carte, quel que soit le fournisseur, avec le fond actif repéré. |
| Une carte configurée dans le volet Format avec un arrière-plan Icon Map | Changer le style de carte | Les styles de fond de carte Icon Map. |
Sur une carte avec une liste de fonds de carte, le choix d'un lecteur dure le temps de la session. Pendant que vous modifiez le rapport, votre choix devient aussi le fond de carte avec lequel la carte s'ouvre. Pour choisir les fonds de carte proposés, voir La boîte de dialogue Fonds de carte. Sur les autres cartes, le paramètre ne peut être activé que si l'arrière-plan est un fond de carte Icon Map.
Attribution
La ligne de crédits se place dans l'angle inférieur droit. Elle porte toujours un lien Icon Map Pro et les crédits du fond de carte et des couches utilisés. Le texte que vous saisissez dans Attribution supplémentaire s'y ajoute. Les messages de licence apparaissent aussi à cet endroit.
Contrôle des couches
Le contrôle des couches est un panneau qui liste les couches de données de la carte, ainsi que les couches du catalogue, pour que les lecteurs puissent les afficher et les masquer. Ses paramètres se trouvent dans Volet Format > Contrôles > Contrôle des couches.
| Paramètre | Rôle | Valeur par défaut |
|---|---|---|
| Afficher le contrôle des couches | Affiche le panneau. | Désactivé |
| Position | En haut à gauche, En haut à droite, En bas à gauche ou En bas à droite. | En haut à droite |
| Titre | En-tête du panneau. | Couches |
| Autoriser afficher/masquer | Permet aux lecteurs d'activer et de désactiver des couches. Désactivé, le panneau est une liste en lecture seule. | Activé |
| Démarrer replié | Le panneau s'ouvre replié. | Activé |
Laissé à sa valeur par défaut, le titre affiche « Couches » dans la langue du rapport. Un titre que vous saisissez s'affiche tel que vous l'avez saisi.
Ce que les lecteurs affichent et masquent ne dure que le temps de leur session. Renommez une ligne avec le paramètre Titre de la couche dans la carte Légende du volet Format, et placez la légende de chaque couche dans sa ligne avec le Mode d'affichage de la légende. Voir Légende.
Dans la version 1.1.0.11, le contrôle des couches liste aussi les couches de référence ArcGIS et WMS.
Taille et position
Taille du contrôle règle la taille de tous les boutons à la fois. Chaque type de contrôle a un angle fixe :
| Angle | Contrôles |
|---|---|
| En haut à gauche | Tous les boutons : zoom et boussole, effacer les sélections, inclinaison, cap, niveau de zoom, recherche, bascule du globe, verrouillage du zoom, lasso, outil de distance. |
| En haut à droite | Le sélecteur de fond de carte et le sélecteur d'étage. La légende et le contrôle des couches démarrent aussi à cet endroit. |
| En bas à gauche | Les barres d'échelle. |
| En bas à droite | L'attribution. |
Seuls la légende et le contrôle des couches peuvent être déplacés, chacun avec son propre paramètre Position. Aucun des deux ne peut être déplacé à la souris.
Conseils et limites
- Sur une carte dont l'arrière-plan est une image, les échelles et l'outil de distance ne sont pas disponibles.
- Bascule du globe, Projection, Inclinaison et Cap appartiennent au moteur Moderne. Pour les contrôles du moteur Hérité, voir la documentation des versions 1.1.0.9 et antérieures.
- Il n'existe pas de contrôle de plein écran ni de localisation. Utilisez le mode Focus de Power BI pour agrandir le visuel.
