Modifier, réordonner et retirer des couches
La liste à gauche du Gestionnaire de couches représente votre carte de haut en bas. Faites glisser les lignes pour changer quelle couche est dessinée par-dessus quelle autre, masquez ou retirez une couche avec les boutons de sa ligne, et sélectionnez une ligne pour modifier ses paramètres.
Le chemin rapide
- Réordonner : faites glisser une ligne par sa poignée, ou utilisez les boutons Monter et Descendre de la ligne.
- Masquer ou afficher : sélectionnez le bouton œil de la ligne.
- Retirer : sélectionnez le bouton corbeille, Retirer de la carte.
- Modifier : sélectionnez la ligne. Son éditeur s'ouvre dans la colonne de droite.
- Enregistrer : sélectionnez Appliquer les modifications. Jusque-là, rien ne change dans le rapport.
La liste et l'ordre de dessin
La liste sous Sur la carte affiche toutes les couches activées, couches de données et couches de référence confondues, la plus haute en premier. Une couche placée plus haut dans la liste est dessinée par-dessus les couches situées en dessous. La ligne Fond de carte est toujours la dernière, car le fond de carte est dessiné sous tout le reste.
L'ordre vient du paramètre Z-Index de chaque couche, le même nombre que vous voyez dans le volet Format : un nombre plus élevé est dessiné au-dessus. La liste trie les couches pour vous, vous n'avez donc pas à manipuler ces nombres.
Ce qu'une ligne affiche
De gauche à droite :
| Partie | Ce que c'est |
|---|---|
| Poignée | Faites-la glisser pour déplacer la ligne. |
| Image | Une petite image du type de couche. |
| Nom | Le nom de la couche. Un badge Nouveau marque les couches ajoutées depuis l'ouverture de la boîte de dialogue. Une icône d'avertissement marque une couche de données activée qui ne dessine rien. |
| Ligne de détail | Couche de données ou Couche de référence, et sa provenance, par exemple « Couche de référence · WFS » ou « Couche de données · Fichier chargé ». Pour une couche qui ne dessine rien, la raison remplace cette ligne. |
| Monter, Descendre | Déplacent la ligne d'une place. |
| Œil | Masquer ou Afficher la couche. Une ligne masquée est estompée. |
| Corbeille | Retirer de la carte. |
Les lignes n'ont pas toutes un œil et une corbeille : consultez « Quelles lignes peuvent être masquées ou retirées » ci-dessous.
Les noms des couches sont déterminés pour vous : le nom du fichier chargé, un nom tiré du lien, le titre de la couche ArcGIS ou de la couche du catalogue, ou la couche choisie dans un service WFS, WMS ou WMTS. Sinon, la ligne reçoit un nom numéroté tel que « Fichiers et flux 2 ». Une couche ne peut être ni renommée ni dupliquée ici.
Réordonner les couches
Utilisez l'une de ces méthodes :
- Faites glisser une ligne par sa poignée et déposez-la sur la ligne dont elle doit prendre la place.
- Sélectionnez Monter ou Descendre sur la ligne.
- Au clavier, placez le focus sur une ligne et appuyez sur Alt+Haut ou Alt+Bas.
Chaque déplacement compte pour une modification dans le pied de page. Quand vous appliquez, le Gestionnaire de couches met à jour le Z-Index de la ligne déplacée pour qu'il s'insère entre ses nouveaux voisins. Si les nombres des voisins ne laissent pas de place, les lignes situées en dessous sont elles aussi renumérotées. Vous verrez les nouveaux nombres dans le volet Format.
Cercles et Images et icônes sont deux lignes, chacune avec son propre Z-Index : déplacer l'une ne déplace pas l'autre. Les étiquettes des cercles et des images appartiennent à la ligne Étiquettes de données, qui reste au-dessus des deux.
Ordre par défaut
Une couche que vous n'avez pas déplacée se trouve là où son Z-Index par défaut la place. En partant du haut :
| Couche | Z-Index par défaut |
|---|---|
| Étiquettes de données | 950 |
| Colonnes 3D | 500 |
| Tuiles vectorielles, Jour et nuit | 450 |
| Étiquettes de carte | 440 |
| Images et icônes | 410 |
| Lignes et flux | 409 |
| Cercles | 405 |
| Formes (depuis les données), Couche d'entités ArcGIS, Cellules, Carte thermique | 400 |
| Ombrage | 390 |
| Fichiers et flux | 365 |
| Formes (depuis des fichiers), Météo | 360 |
| Style vectoriel | 355 |
| Tuiles et imagerie | 354 pour la première couche, 344 pour les autres |
| Trafic | 350 |
| ArcGIS (référence) | 345 |
| Couches du catalogue | 300 |
| WMS | 255 pour la première couche, 344 pour les autres |
Masquer et afficher
Le bouton œil masque une couche sans la retirer. La couche conserve sa place et tous ses paramètres, et la ligne reste dans la liste, estompée. Sélectionnez de nouveau l'œil pour l'afficher.
Retirer
Le bouton corbeille désactive la couche. Ses paramètres sont conservés, donc ajouter de nouveau le même type de couche les rétablit.
Quelles lignes peuvent être masquées ou retirées
| Ligne | Masquer et afficher | Retirer |
|---|---|---|
| Cercles, Images et icônes | Non | Oui. Chaque ligne ne retire que sa propre couche. |
| Carte thermique, Colonnes 3D, Cellules, Lignes et flux, Formes (depuis les données) | Non | Oui |
| Étiquettes de données | Non | Oui. Cela règle Afficher le libellé sur Non. |
| Formes (depuis des fichiers), Tuiles vectorielles, Couche d'entités ArcGIS | Oui | La dernière couche du type uniquement |
| Fichiers et flux, Tuiles et imagerie, WMS, ArcGIS (référence) | Oui | La dernière couche du type uniquement |
| Couches du catalogue | Oui | Non. Retirez-les dans la fenêtre du catalogue Icon Map. |
| Météo, Trafic, Étiquettes de carte, Jour et nuit, Style vectoriel | Non | Oui |
| Ombrage | Oui | Oui |
Pour les types que vous pouvez ajouter plusieurs fois, les couches sont numérotées dans l'ordre de leur ajout, et seule celle qui porte le numéro le plus élevé a une corbeille. La retirer réduit le compteur d'une unité. Une couche située au milieu peut être masquée mais pas retirée, car les couches suivantes reprendraient ses paramètres.
La ligne Fond de carte
La dernière ligne montre le fond de carte. Sur une carte avec une liste de fonds de carte, elle nomme le fond de carte avec lequel la carte s'ouvre, et indique combien se trouvent dans le sélecteur quand il y en a plusieurs. Configurer ouvre la boîte de dialogue Fonds de carte : consultez La boîte de dialogue Fonds de carte.
Sur une carte sans liste de fonds de carte, la ligne nomme la source de la carte, et Configurer est désactivé avec la mention « Bientôt disponible ». Définissez le fond de carte d'une telle carte dans le volet Format : consultez Définir le fond de carte dans le volet Format.
Modifier une couche
Sélectionnez une ligne, ou placez le focus dessus et appuyez sur Entrée ou Espace. La colonne de droite affiche l'éditeur de la couche.
Tous les éditeurs ont la même structure :
- L'en-tête - le nom de la couche et, en dessous, une ligne qui commence par la provenance de la couche, puis « Volet Format : » suivi de l'endroit du volet Format qui contient tous les paramètres de la couche. Pour une couche de référence, la ligne commence par le type de source, par exemple « Lien · Volet Format : Couches de référence › GeoJSON / KML / CSV / WFS › Couche 1 ». Pour une couche de données telle que Cercles, elle indique « Couche de données · Volet Format : ... ».
- L'état des lignes (couches de données) - « Dessine les 1 240 lignes », « Dessine 1 180 lignes sur 1 240 », ou une explication des raisons pour lesquelles la couche ne dessine rien. Consultez Vérifier vos données.
- Un bouton vers une autre fenêtre, pour les couches qui se configurent ailleurs : Ouvrir Parcourir ArcGIS, Ouvrir le catalogue Icon Map ou Changer les données d'altitude.
- Remplacer le lien ou le fichier, pour les couches qui proviennent d'un lien ou d'un chargement.
- Les champs, regroupés en sections.
- Une note qui nomme l'endroit du volet Format pour les options avancées et la mise en forme conditionnelle.
Chaque champ que vous modifiez compte pour une modification dans le pied de page. Sélectionnez Couches dans le fil d'Ariane au-dessus de l'en-tête, ou appuyez sur Échap, pour revenir à la vue d'accueil.
Les contrôles
| Contrôle | Fonctionnement |
|---|---|
| Commutateur | Activé ou Désactivé. |
| Zone numérique | Saisissez une valeur. Elle est maintenue dans la plage autorisée. |
| Curseur | Faites-le glisser, ou saisissez une valeur dans la zone à côté. |
| Curseur de plage | Deux poignées sur un même curseur, avec une zone à chaque extrémité, pour une valeur minimale et une valeur maximale. |
| Couleur | Un sélecteur de couleur avec une zone pour le code hexadécimal (#RRGGBB). Certaines couleurs ont un curseur Transparence sur la même ligne. |
| Liste déroulante | Choisissez une option. |
| Sélecteur | Choisissez l'une des vignettes, chacune avec une image et une ligne d'explication. |
| Zones de texte et de lien | Saisissez ou collez. La valeur est prise en compte quand vous appuyez sur Entrée ou quittez la zone. |
Visible au zoom apparaît dans la plupart des éditeurs. C'est un curseur de plage de 0 à 24 : la couche est masquée quand la carte est dézoomée au-delà de la poignée gauche ou zoomée au-delà de la poignée droite.

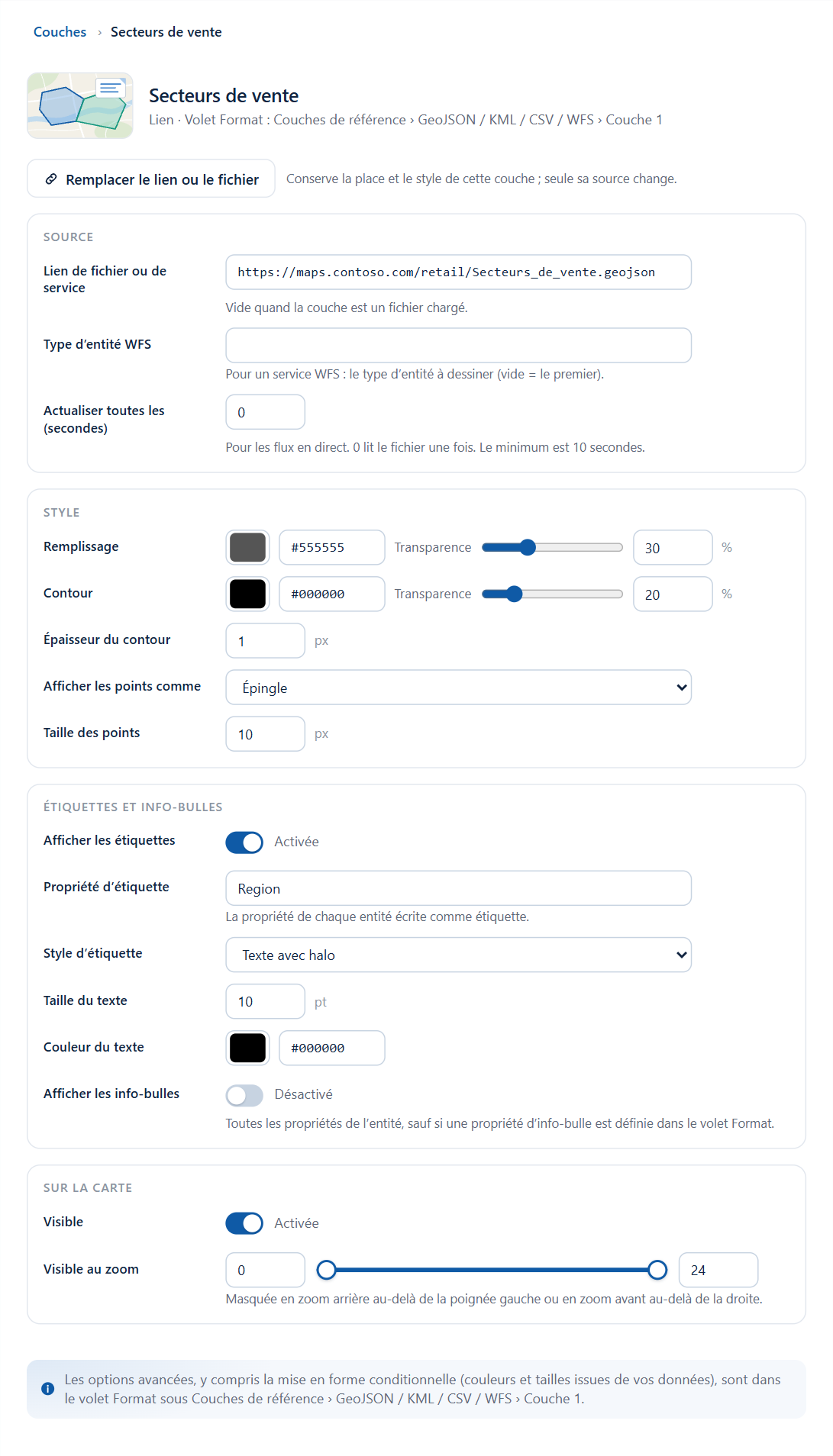

Remplacer le lien ou le fichier
Remplacer le lien ou le fichier relance l'assistant d'ajout pour la même couche. La couche conserve sa place dans la liste et son style ; seule sa source change. Quand vous avez terminé, vous revenez à l'éditeur de la couche. Cette option est proposée pour Fichiers et flux, Tuiles et imagerie, WMS, Formes (depuis des fichiers) et Tuiles vectorielles.
Éditeurs des couches de données

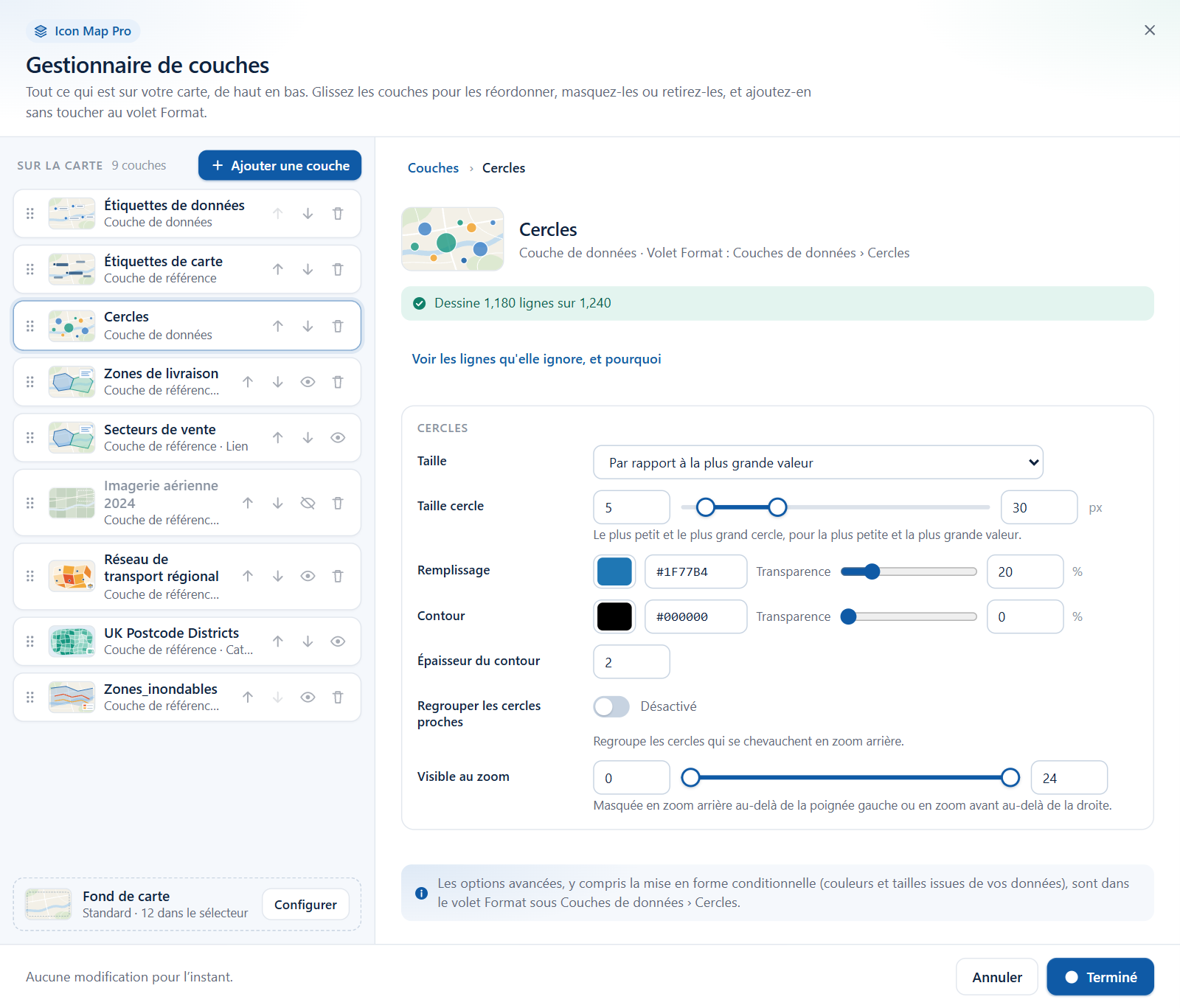

Cercles
| Champ | Ce qu'il fait | Valeur par défaut |
|---|---|---|
| Taille | Comment le champ Taille du cercle est utilisé : Par rapport à la plus grande valeur, La valeur, en pixels ou La valeur, en mètres. | Par rapport à la plus grande valeur |
| Taille cercle | Le plus petit et le plus grand cercle, pour la plus petite et la plus grande valeur, en pixels (0 à 100). Affiché quand Taille est relative. | 5 à 30 |
| Remplissage et Transparence | La couleur de remplissage et sa transparence. | #1F77B4, 20% |
| Contour et Transparence | La couleur du contour et sa transparence. | #000000, 0% |
| Épaisseur du contour | 0 à 100. | 2 |
| Regrouper les cercles proches | Regroupe les cercles qui se chevauchent quand la carte est dézoomée. | Désactivé |
| Visible au zoom | Plage de zoom. | 0 à 24 |
Pour en savoir plus, consultez Cercles et Clusters.
Images et icônes
| Champ | Ce qu'il fait | Valeur par défaut |
|---|---|---|
| Les images proviennent de | Une URL d'image ou un SVG dans vos données, La bibliothèque d'icônes ou Une URL d'image pour chaque point. | Une URL d'image ou un SVG dans vos données |
| Lien d'image | L'image de tous les points. Affiché pour une URL d'image unique. | Vide |
| Nom de l'icône | Une icône de la bibliothèque d'icônes, par son nom. Affiché pour la bibliothèque d'icônes. | Vide |
| Largeur | 0 à 1000 pixels. | 30 |
| Hauteur | 0 à 1000 pixels. Non affichée pour la bibliothèque d'icônes. | 30 |
| Couleur de l'icône | Affichée pour la bibliothèque d'icônes. | #000000 |
| Transparence | 0 à 100. | 0 |
| Regrouper les images proches | Regroupe les images qui se chevauchent quand la carte est dézoomée. | Désactivé |
| Visible au zoom | Plage de zoom. | 0 à 24 |
Quand les cercles et les images sont tous deux activés, chacun a sa propre ligne et son propre éditeur. Pour en savoir plus, consultez Images et icônes.
Ordre des clusters
Quand Regrouper les cercles proches ou Regrouper les images proches est activé et qu'un champ est dans Groupe de cluster, les éditeurs Cercles et Images et icônes se terminent par une section Ordre de, qui porte le nom du champ. Un deuxième champ Groupe de cluster a sa propre section.
| Champ | Ce qu'il fait | Valeur par défaut |
|---|---|---|
| Ordre | L'ordre des valeurs du champ dans les graphiques des clusters, la légende et les sélecteurs de couleur du volet Format. Les mêmes choix que Ordre dans le volet Format. | Comme dans les données |
| Direction | De A à Z ou De Z à A, Croissant ou Décroissant, ou Plus grand d'abord ou Plus petit d'abord. Affiché pour les ordres qui ont une direction. | De A à Z, Croissant ou Plus grand d'abord |
| Valeurs dans l'ordre | Les valeurs dans leur ordre actuel, numérotées, chacune avec sa couleur. Sélectionnez Ordonner manuellement pour partir de cet ordre et créer un ordre personnalisé. Avec Personnalisé, déplacez une valeur avec les flèches placées à côté. |
Pour en savoir plus, consultez Ordre des clusters.
Carte thermique
| Champ | Ce qu'il fait | Valeur par défaut |
|---|---|---|
| Rayon | Le rayon de chaque point quand la carte est dézoomée, et quand elle est zoomée, en pixels (1 à 500). | 2 à 20 |
| Visible au zoom | Plage de zoom. | 0 à 24 |
Pour en savoir plus, consultez Carte thermique.
Colonnes 3D
| Champ | Ce qu'il fait | Valeur par défaut |
|---|---|---|
| Forme | Carré ou Cercle. | Carré |
| Hauteur | Par rapport à la plus grande valeur ou La valeur, en mètres. | Par rapport à la plus grande valeur |
| Hauteur des colonnes | La hauteur pour la plus petite et la plus grande valeur, en mètres (0 à 20 000). | 100 à 5000 |
| Largeur | 1 à 100 000 mètres. | 100 |
| Couleur et Transparence | La couleur des colonnes et sa transparence. | #1F77B4, 10% |
Pour en savoir plus, consultez Colonnes 3D.
Cellules
| Section | Champ | Ce qu'il fait | Valeur par défaut |
|---|---|---|---|
| Cellules | Les cellules proviennent de | La grille et la source : H3 - points agrégés en cellules, H3 - ids de cellule dans vos données, S2 - points agrégés en cellules, S2 - jetons de cellule dans vos données, A5 - points agrégés en cellules, Geohash - points agrégés en cellules, Geohash - ids de cellule dans vos données, Formes personnalisées - points comptés dans des polygones chargés. | H3 - points agrégés en cellules |
| Cellules | Agréger les valeurs par | Somme, Nombre, Moyenne, Minimum ou Maximum. | Somme |
| Cellules | Taille des cellules | Fixe ou Suit le zoom. | Fixe |
| Cellules | Résolution | Plus la valeur est élevée, plus la grille est fine : H3 0 à 15, S2 et A5 0 à 30, Geohash 1 à 12. Affichée quand Taille des cellules est fixe. | 3 |
| Couleurs | Couleur basse, Couleur médiane, Couleur haute | Les couleurs des valeurs basses, moyennes et hautes. | #DEEBF7, #6BAED6, #08306B |
| Couleurs | Transparence du remplissage | 0 à 100. | 10 |
| Couleurs | Contour et Transparence | La couleur du contour et sa transparence. | #000000, 10% |
| Couleurs | Épaisseur du contour | 0 à 100 pixels. | 1 |
Pour en savoir plus, consultez Cellules : hexagones H3 et grilles.
Lignes et flux
| Champ | Ce qu'il fait | Valeur par défaut |
|---|---|---|
| Style | Un sélecteur de sept styles de ligne : voir ci-dessous. | Lignes droites |
| Couleur et Transparence | La couleur des lignes et sa transparence. | #000000, 20% |
| Largeur | 0 à 100 pixels. | 2 |
| Pointes de flèche | Affichées quand le style est Flux animés, Carte de flux ou Arcs 3D. | Activé |
| Visible au zoom | Plage de zoom. | 0 à 24 |
Le sélecteur Style règle le même paramètre que Forme de la ligne dans le volet Format. Les noms diffèrent entre les deux endroits :
| Vignette dans le Gestionnaire de couches | Forme de la ligne dans le volet Format |
|---|---|
| Lignes droites | Droite |
| Arcs de grand cercle | La plus courte |
| Flux animés | Flux |
| Carte de flux | Flux lissé |
| Arcs 3D | Arcs de flux |
| Arbre de flux | Arbre de flux |
| Itinéraires (côte à côte) | Itinéraires |
La forme de ligne Arcs 3D se choisit dans le volet Format. Chaque forme est décrite dans Lignes et Itinéraires.
Formes (depuis les données)
| Champ | Ce qu'il fait | Valeur par défaut |
|---|---|---|
| Remplissage et Transparence | La couleur de remplissage et sa transparence. | #1F77B4, 20% |
| Contour et Transparence | La couleur du contour et sa transparence. | #000000, 0% |
| Épaisseur du contour | 0 à 100 pixels. | 2 |
| Afficher les points comme | Cercle, Épingle, Icône de la bibliothèque d'icônes ou Image. | Cercle |
| Taille des points | 0 à 500 pixels. | 5 |
| Visible au zoom | Plage de zoom. | 0 à 24 |
Pour en savoir plus, consultez Formes depuis les données (WKT et GeoJSON).
Formes (depuis des fichiers)
Remplacer le lien ou le fichier est disponible.
| Section | Champ | Ce qu'il fait | Valeur par défaut |
|---|---|---|---|
| Source | Lien de fichier ou de service | Le lien. Vide quand la couche est un fichier chargé. | Vide |
| Source | Propriété à faire correspondre à vos données | La propriété de chaque forme qui contient la valeur de votre champ Référence d'entité. Une liste déroulante des propriétés du fichier pour un fichier chargé, avec Toute propriété (plus lent) en premier ; sinon une zone de texte, que vous pouvez laisser vide pour essayer toutes les propriétés. | Vide |
| Source | Masquer les formes sans ligne correspondante | Ne dessine que les formes qui correspondent à une ligne. | Désactivé |
| Style | Remplissage et Transparence | Utilisés quand la couche n'a pas de couleur issue de vos données. | #1F77B4, 1% |
| Style | Contour et Transparence | La couleur du contour et sa transparence. | #000000, 1% |
| Style | Épaisseur du contour | 0 à 100 pixels. | 1 |
| Sur la carte | Visible | Affiche ou masque la couche. | Activé |
| Sur la carte | Visible au zoom | Plage de zoom. | 0 à 24 |
| Sur la carte | Toutes les propriétés dans l'info-bulle | Ajoute toutes les propriétés de la forme à son info-bulle. | Désactivé |
Quand le rapport utilise les couches comme niveaux d'exploration, la ligne de détail ajoute « niveau d'exploration » et son numéro. Pour en savoir plus, consultez Formes depuis des fichiers.
Tuiles vectorielles
Remplacer le lien ou le fichier est disponible.
| Section | Champ | Ce qu'il fait | Valeur par défaut |
|---|---|---|---|
| Source | Lien de tuiles | Le modèle de tuiles, le lien TileJSON ou le lien PMTiles. | Vide |
| Source | Couche source | La couche à l'intérieur des tuiles, telle que la nomme le serveur de tuiles. | Vide |
| Source | Propriété à faire correspondre à vos données | La propriété des tuiles qui contient la valeur de votre champ Référence d'entité. Laissez vide pour essayer toutes les propriétés. | Vide |
| Source | Masquer les formes sans ligne correspondante | Ne dessine que les entités qui correspondent à une ligne. | Désactivé |
| Style | Remplissage et Transparence | La couleur de remplissage et sa transparence. | #1F77B4, 1% |
| Style | Contour et Transparence | La couleur du contour et sa transparence. | #000000, 1% |
| Style | Épaisseur du contour | 0 à 100 pixels. | 1 |
| Sur la carte | Visible | Affiche ou masque la couche. | Activé |
| Sur la carte | Visible au zoom | Plage de zoom. | 0 à 24 |
Pour en savoir plus, consultez Tuiles vectorielles.
Couche d'entités ArcGIS
La couche et l'attribut de jointure se choisissent dans Parcourir ArcGIS : sélectionnez Ouvrir Parcourir ArcGIS.
| Champ | Ce qu'il fait | Valeur par défaut |
|---|---|---|
| Visible | Affiche ou masque la couche. | Activé |
| Visible au zoom | Plage de zoom. | 0 à 24 |
| Utiliser la symbologie ArcGIS | Dessine la couche avec son propre style ArcGIS. | Désactivé |
| Utiliser les étiquettes ArcGIS | Dessine les étiquettes ArcGIS de la couche. | Désactivé |
Pour en savoir plus, consultez Couches ArcGIS liées aux données.
Couches du catalogue
Les couches du catalogue sont stylées, filtrées et liées à vos données dans la fenêtre du catalogue : sélectionnez Ouvrir le catalogue Icon Map. L'éditeur a un seul champ, Visible. Cela vaut pour les couches du catalogue utilisées comme couches de données et comme couches de référence. Pour en savoir plus, consultez Couches du catalogue Icon Map.

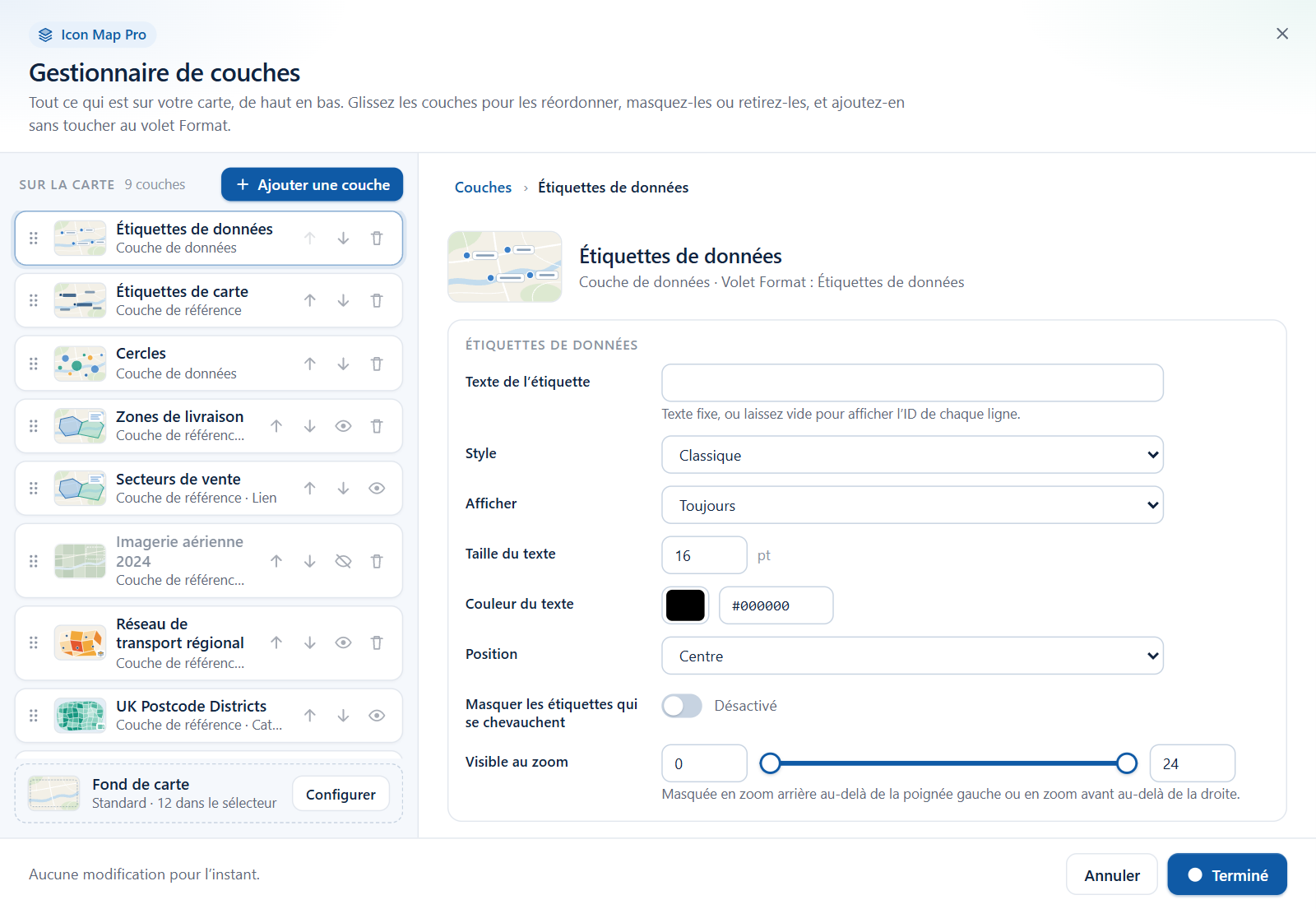

Étiquettes de données
La ligne Étiquettes de données apparaît une fois les étiquettes activées dans le volet Format (Volet Format > Étiquettes > Contenu > Afficher le libellé).
| Champ | Ce qu'il fait | Valeur par défaut | Nom dans le volet Format |
|---|---|---|---|
| Texte de l'étiquette | Le texte des étiquettes. Pour prendre le texte dans un champ, utilisez la mise en forme conditionnelle (fx) dans le volet Format. | Vide | Texte de l'étiquette (Texte du corps pour les styles de type carte) |
| Style | Classique, Texte avec halo, Verre, Verre sombre, Carte ou Néon. | Classique | Style d'étiquette |
| Afficher | Toujours, Au survol de la souris ou Lorsque sélectionné. | Toujours | Visibilité de l'étiquette |
| Taille du texte | 0 à 100 points. | 16 | Taille de police (zoom min) |
| Couleur du texte | La couleur du texte. | #000000 | Couleur du texte |
| Position | Centre, Au-dessus, En dessous, Gauche ou Droite. | Centre | Position (cercles et images) |
| Masquer les étiquettes qui se chevauchent | Masque les étiquettes qui entreraient en collision. | Désactivé | Éviter les chevauchements |
| Visible au zoom | Plage de zoom. | 0 à 24 | Visible à partir du zoom, Visible jusqu'au zoom |
L'en-tête de l'éditeur indique l'endroit du volet Format sous la forme « Étiquettes de données ». La carte du volet Format s'appelle Étiquettes. Pour en savoir plus, consultez Étiquettes de données.
Éditeurs des couches de référence
Fichiers et flux
Remplacer le lien ou le fichier est disponible.
| Section | Champ | Ce qu'il fait | Valeur par défaut |
|---|---|---|---|
| Source | Lien de fichier ou de service | Le lien. Vide quand la couche est un fichier chargé. | Vide |
| Source | Type d'entité WFS | Pour un service WFS : le type d'entité à dessiner. Vide dessine le premier. | Vide |
| Source | Actualiser toutes les (secondes) | Pour les flux en direct. 0 lit le fichier une seule fois. Le minimum est de 10 secondes ; le maximum de 86 400. | 0 |
| Style | Remplissage et Transparence | La couleur de remplissage et sa transparence. | #555555, 30% |
| Style | Contour et Transparence | La couleur du contour et sa transparence. | #000000, 20% pour la première couche, 0% pour les autres |
| Style | Épaisseur du contour | 0 à 100 pixels. | 1 |
| Style | Afficher les points comme | Cercle, Épingle, Icône de la bibliothèque d'icônes ou Image. | Épingle |
| Style | Taille des points | 0 à 200 pixels. | 10 |
| Étiquettes et info-bulles | Afficher les étiquettes | Étiquette chaque entité. | Désactivé |
| Étiquettes et info-bulles | Propriété d'étiquette | La propriété de chaque entité à écrire comme étiquette. Affichée quand les étiquettes sont activées. | Vide |
| Étiquettes et info-bulles | Style d'étiquette | Texte avec halo, Verre, Verre sombre, Carte ou Néon. Affiché quand les étiquettes sont activées. | Texte avec halo |
| Étiquettes et info-bulles | Taille du texte | 0 à 100 points. Affichée quand les étiquettes sont activées. | 10 |
| Étiquettes et info-bulles | Couleur du texte | Affichée quand les étiquettes sont activées. | #000000 |
| Étiquettes et info-bulles | Afficher les info-bulles | Affiche toutes les propriétés de l'entité, sauf si Propriété de l'info-bulle est définie dans le volet Format. | Désactivé |
| Sur la carte | Visible | Affiche ou masque la couche. | Activé |
| Sur la carte | Visible au zoom | Plage de zoom. | 0 à 24 |
Pour en savoir plus, consultez Fichiers et flux : GeoJSON, KML, CSV, WFS et Étiquettes des couches de référence.
Tuiles et imagerie
Remplacer le lien ou le fichier est disponible.
| Section | Champ | Ce qu'il fait | Valeur par défaut |
|---|---|---|---|
| Source | Modèle de tuiles ou lien WMTS | Le lien. | Vide |
| Source | Cloud Optimized GeoTIFF | Activé pour un lien GeoTIFF. | Désactivé |
| Source | Taille des tuiles | 256 pour la plupart des serveurs de tuiles ; 512 pour les tuiles retina. 256 à 4096 pixels. | 256 |
| Sur la carte | Visible | Affiche ou masque la couche. | Activé |
| Sur la carte | Transparence | 0 à 100. | 20 pour la première couche, 0 pour les autres |
| Sur la carte | Visible au zoom | Plage de zoom. | 0 à 22 pour la première couche, 0 à 24 pour les autres |
WMS
Remplacer le lien ou le fichier est disponible.
| Section | Champ | Ce qu'il fait | Valeur par défaut |
|---|---|---|---|
| Source | Adresse du service WMS | Le lien. | Vide |
| Source | Couche | Le nom de la couche dans le service. Utilisez Remplacer le lien ou le fichier pour en choisir une dans la liste du service. | Vide |
| Source | Format d'image | PNG, JPEG ou SVG. | PNG |
| Sur la carte | Visible | Affiche ou masque la couche. | Activé |
| Sur la carte | Transparence | 0 à 100. | 10 pour la première couche, 0 pour les autres |
| Sur la carte | Visible au zoom | Plage de zoom. | 0 à 24 |
Pour en savoir plus sur ces deux types, consultez Tuiles raster, WMTS et WMS.
ArcGIS
La couche, le service ou la carte web se choisit dans Parcourir ArcGIS, où vous pouvez aussi changer quelles couches d'une carte web sont dessinées : sélectionnez Ouvrir Parcourir ArcGIS.
| Champ | Ce qu'il fait | Valeur par défaut |
|---|---|---|
| Visible | Affiche ou masque la couche. | Activé |
| Transparence | 0 à 100. S'applique aux services de carte, d'imagerie et de tuiles vectorielles et aux cartes web ; les couches d'entités utilisent leur propre style. | 0 |
| Visible au zoom | Plage de zoom. | 0 à 24 |
| Utiliser la symbologie ArcGIS | Dessine une couche d'entités avec son propre style ArcGIS au lieu des couleurs du volet Format. | |
| Utiliser les étiquettes ArcGIS | Dessine les étiquettes ArcGIS de la couche. | |
| Utiliser les fenêtres contextuelles ArcGIS | Les info-bulles affichent les champs de la fenêtre contextuelle ArcGIS de la couche. | |
| Fenêtre contextuelle au clic | Cliquer sur une entité ouvre sa fenêtre contextuelle ArcGIS, avec images, graphiques, pièces jointes et enregistrements associés. | Désactivé |
Un rapport créé avec l'ancienne couche de référence ArcGIS unique affiche cette couche dans la liste, mais elle n'a pas d'éditeur ici. La ligne indique où la trouver dans le volet Format. Pour en savoir plus, consultez Couches ArcGIS.
Météo
| Section | Champ | Ce qu'il fait | Valeur par défaut |
|---|---|---|---|
| Météo | Fournisseur | OpenWeatherMap (basique) ou OpenWeatherMap (avancé). | OpenWeatherMap (basique) |
| Météo | Couche | Basique : Nuages, Précipitations, Pression au niveau de la mer, Vitesse du vent, Température. Avancé : Intensité des précipitations, Précipitations convectives, Précipitations cumulées, Épaisseur de neige, Vitesse du vent à 10 mètres d'altitude, Affichage conjoint de la vitesse du vent (couleur) et de sa direction (flèches), Pression atmosphérique au niveau moyen de la mer, Température de l'air à 2 mètres de hauteur, Température du point de rosée, Humidité relative, Nébulosité. | Précipitations |
| Météo | Transparence | 0 à 100. | 10 |
| Clé API | Clé d'API OpenWeatherMap | Votre clé. Elle est enregistrée sous Clés API dans le volet Format. | Vide |
Trafic
| Section | Champ | Ce qu'il fait | Valeur par défaut |
|---|---|---|---|
| Trafic | Couche | Flux de trafic - relatif, Flux de trafic - absolu, Flux de trafic - retard relatif, Flux de trafic - sensibilité réduite, Incident de trafic - S1, Incident de trafic - S2, Incident de trafic - S3, Incident de trafic - nuit. | Flux de trafic - relatif |
| Clé API | Clé Azure Maps | Votre clé. Elle est enregistrée sous Clés API dans le volet Format. | Vide |
Étiquettes de carte
| Champ | Ce qu'il fait | Valeur par défaut |
|---|---|---|
| Source | Icon Map ou Azure Maps. Les étiquettes Azure Maps nécessitent une clé Azure Maps. | Icon Map |
| Visible au zoom | Plage de zoom. | 0 à 24 |
Pour en savoir plus, consultez Étiquettes de carte au-dessus de vos données.
Jour et nuit
| Champ | Ce qu'il fait | Valeur par défaut |
|---|---|---|
| Style | Unique ou Bandes. | Unique |
| Bandes | 1 à 36. Affiché quand le style est en bandes. | 4 |
| Couleur et Transparence | L'ombre et sa transparence. | #000000, 70% |
Pour en savoir plus sur ces trois couches, consultez Météo, trafic et lumière du jour.
Ombrage
La ligne Ombrage apparaît quand l'ombrage du relief est activé. Sur une carte avec une liste de fonds de carte, l'éditeur nomme les données d'altitude à partir desquelles l'ombrage est dessiné, et Changer les données d'altitude ouvre la boîte de dialogue Fonds de carte pour choisir une autre source.
| Champ | Ce qu'il fait | Valeur par défaut |
|---|---|---|
| Visible | Affiche ou masque l'ombrage. | Activé |
| Exagération | 0 à 10. | 2 |
| Direction de la lumière | 0 à 360 degrés. | 335 |
| Couleur d'ombre | La couleur des pentes à l'ombre. | #000000 |
| Couleur de lumière | La couleur des pentes éclairées. | #FFFFFF |
Pour en savoir plus, consultez Relief, ombrage, ciel et éclairage.
Style vectoriel
Un seul champ : Lien de style, le lien vers un fichier JSON de style MapLibre. Une couche de style vectoriel ne peut pas être ajoutée dans le Gestionnaire de couches ; la ligne apparaît pour les rapports qui en ont déjà une.
Ce qui reste dans le volet Format
Les éditeurs montrent les paramètres dont la plupart des cartes ont besoin. Tout le reste, et tout ce qui prend sa valeur dans vos données, se trouve dans le volet Format. L'en-tête et la note finale de chaque éditeur en nomment l'endroit.
Mise en forme conditionnelle (fx). Le Gestionnaire de couches définit une valeur fixe pour chaque paramètre : une couleur de remplissage pour tous les cercles, une largeur pour toutes les lignes. Pour colorer, dimensionner ou activer des éléments ligne par ligne à partir d'un champ ou d'une mesure, utilisez le bouton fx à côté du paramètre dans le volet Format. Si un paramètre utilise déjà la mise en forme conditionnelle, modifiez-le dans le volet Format. Consultez Mise en forme conditionnelle.
Options avancées. Voici des exemples de ce que les éditeurs laissent au volet Format :
| Couche | Dans le volet Format uniquement |
|---|---|
| Toutes les couches | La mise en forme conditionnelle ; le nombre Z-Index lui-même ; les options de sélection, d'info-bulle et de zoom automatique de la couche |
| Cercles | L'apparence et le comportement des clusters |
| Lignes et flux | La largeur issue de vos données, les tirets, les symboles de ligne, les images aux extrémités d'une ligne, les couleurs en dégradé, la forme de ligne Arcs 3D |
| Formes (depuis les données) | L'extrusion en 3D, les motifs de remplissage, les symboles de ligne, les icônes et les images pour les points |
| Formes (depuis des fichiers) | Les couleurs des formes sans ligne correspondante, la simplification, la 3D, l'exploration ou le côte à côte |
| Tuiles vectorielles | Les couleurs des entités sans ligne correspondante, l'exploration ou le côte à côte |
| Couche d'entités ArcGIS | Les couleurs de remplissage et de contour |
| Étiquettes de données | L'activation des étiquettes, le titre, l'image et le pied, les polices, le conteneur de l'étiquette, le pointeur et l'orientation |
| Fichiers et flux | Les filtres, la propriété de l'info-bulle, les couleurs issues d'une propriété, les paramètres d'étiquette détaillés |
| WMS | L'authentification, les styles, les filtres et les paramètres personnalisés |
| Couches du catalogue | Réglées dans la fenêtre du catalogue Icon Map |
Pour savoir où se trouve chaque carte et chaque groupe, consultez le Plan du volet Format.
Où pointe la ligne « Volet Format : » de l'éditeur
La ligne de l'en-tête de chaque éditeur utilise des noms courts. Voici les cartes auxquelles ils renvoient :
| L'éditeur indique | Carte dans le volet Format |
|---|---|
| « Couches de données › ... » | Couches de données |
| « Couches de référence › ... » | Couches de référence |
| « Étiquettes de données » | Étiquettes |
| « Catalogue › Configurer les couches » | Catalogue, groupe Couches du catalogue, Configurer les couches |
| « Arrière-plan › Ombrage » | Couche d'arrière-plan |
Conseils et limites
- Rien ne change dans le rapport tant que vous n'avez pas sélectionné Appliquer les modifications. Annuler abandonne les modifications faites depuis l'ouverture de la boîte de dialogue, sauf celles enregistrées avant l'ouverture d'une autre fenêtre. Consultez Fenêtres qui s'ouvrent en cours de route.
- Retirer une couche conserve ses paramètres. Masquer une couche conserve aussi sa place.
- Pour les types que vous pouvez ajouter plusieurs fois, seule la dernière couche peut être retirée.
- Les couches ne peuvent être ni renommées ni dupliquées dans le Gestionnaire de couches.
- Les couleurs se saisissent sous forme de codes hexadécimaux à six chiffres, par exemple #1F77B4.
