Ebenen bearbeiten, neu anordnen und entfernen
Die Liste links im Ebenen-Manager ist Ihre Karte von oben nach unten. Ziehen Sie Zeilen, um zu ändern, welche Ebene über welcher gezeichnet wird, blenden Sie eine Ebene mit den Schaltflächen in ihrer Zeile aus oder entfernen Sie sie, und wählen Sie eine Zeile aus, um ihre Einstellungen zu ändern.
Der schnelle Weg
- Neu anordnen: Ziehen Sie eine Zeile an ihrem Ziehgriff oder verwenden Sie die Schaltflächen Nach oben und Nach unten in der Zeile.
- Ausblenden oder einblenden: Wählen Sie die Augen-Schaltfläche in der Zeile.
- Entfernen: Wählen Sie die Papierkorb-Schaltfläche, Von der Karte entfernen.
- Bearbeiten: Wählen Sie die Zeile aus. Ihr Editor öffnet sich in der rechten Spalte.
- Speichern: Wählen Sie Änderungen übernehmen. Bis dahin ändert sich im Bericht nichts.
Die Liste und die Zeichenreihenfolge
Die Liste unter Auf der Karte zeigt jede eingeschaltete Ebene, Datenebenen und Referenzebenen gemeinsam, die oberste zuerst. Eine Ebene weiter oben in der Liste wird über den Ebenen darunter gezeichnet. Die Zeile Grundkarte ist immer die letzte, weil die Grundkarte unter allem gezeichnet wird.
Die Reihenfolge ergibt sich aus der Einstellung Z-Index jeder Ebene, derselben Zahl, die Sie im Formatbereich sehen: Eine höhere Zahl wird weiter oben gezeichnet. Die Liste sortiert die Ebenen für Sie, Sie müssen also nicht mit den Zahlen arbeiten.
Was eine Zeile zeigt
Von links nach rechts:
| Teil | Was es ist |
|---|---|
| Ziehgriff | Ziehen Sie daran, um die Zeile zu verschieben. |
| Bild | Ein kleines Bild des Ebenentyps. |
| Name | Der Name der Ebene. Das Abzeichen Neu kennzeichnet Ebenen, die seit dem Öffnen des Dialogs hinzugefügt wurden. Ein Warnsymbol kennzeichnet eine Datenebene, die eingeschaltet ist, aber nichts zeichnet. |
| Detailzeile | Datenebene oder Referenzebene und die Herkunft, zum Beispiel „Referenzebene · WFS“ oder „Datenebene · Hochgeladene Datei“. Bei einer Ebene, die nichts zeichnet, steht hier stattdessen der Grund. |
| Nach oben, Nach unten | Verschieben die Zeile um einen Platz. |
| Auge | Die Ebene Ausblenden oder Einblenden. Eine ausgeblendete Zeile ist abgeblendet. |
| Papierkorb | Von der Karte entfernen. |
Nicht jede Zeile hat ein Auge oder einen Papierkorb: siehe „Welche Zeilen ausgeblendet oder entfernt werden können“ weiter unten.
Die Namen der Ebenen werden für Sie ermittelt: der Name der hochgeladenen Datei, ein aus dem Link abgeleiteter Name, der Titel der ArcGIS- oder Katalogebene oder die Ebene, die aus einem WFS-, WMS- oder WMTS-Dienst gewählt wurde. Andernfalls erhält die Zeile einen nummerierten Namen wie „Dateien & Feeds 2“. Eine Ebene kann hier nicht umbenannt oder dupliziert werden.
Ebenen neu anordnen
Verwenden Sie eine dieser Möglichkeiten:
- Ziehen Sie eine Zeile an ihrem Ziehgriff und legen Sie sie auf der Zeile ab, deren Platz sie einnehmen soll.
- Wählen Sie Nach oben oder Nach unten in der Zeile.
- Setzen Sie mit der Tastatur den Fokus auf eine Zeile und drücken Sie Alt+Pfeil nach oben oder Alt+Pfeil nach unten.
Jede Verschiebung zählt in der Fußzeile als eine Änderung. Wenn Sie übernehmen, passt der Ebenen-Manager den Z-Index der verschobenen Zeile so an, dass er zwischen ihre neuen Nachbarn passt. Wenn die Zahlen der Nachbarn keinen Platz lassen, werden auch die Zeilen darunter neu nummeriert. Die neuen Zahlen sehen Sie im Formatbereich.
Kreise und Bilder & Symbole sind zwei Zeilen mit jeweils eigenem Z-Index, sodass sich die eine verschieben lässt, ohne die andere mitzunehmen. Beschriftungen von Kreisen und Bildern gehören zur Zeile Datenbeschriftungen, die über beiden bleibt.
Standardreihenfolge
Eine Ebene, die Sie nicht verschoben haben, liegt dort, wohin ihr Standard-Z-Index sie stellt. Von oben:
| Ebene | Standard-Z-Index |
|---|---|
| Datenbeschriftungen | 950 |
| 3D-Säulen | 500 |
| Vektorkacheln, Tag und Nacht | 450 |
| Kartenbeschriftungen | 440 |
| Bilder & Symbole | 410 |
| Linien & Flüsse | 409 |
| Kreise | 405 |
| Formen (aus Daten), ArcGIS Feature-Layer, Zellen, Heatmap | 400 |
| Schummerung | 390 |
| Dateien & Feeds | 365 |
| Formen (aus Dateien), Wetter | 360 |
| Vektorstil | 355 |
| Kacheln & Bilder | 354 für die erste Ebene, 344 für die übrigen |
| Verkehr | 350 |
| ArcGIS (Referenz) | 345 |
| Katalogebenen | 300 |
| WMS | 255 für die erste Ebene, 344 für die übrigen |
Ausblenden und einblenden
Die Augen-Schaltfläche blendet eine Ebene aus, ohne sie zu entfernen. Die Ebene behält ihren Platz und alle ihre Einstellungen, und die Zeile bleibt abgeblendet in der Liste. Wählen Sie das Auge erneut, um sie einzublenden.
Entfernen
Die Papierkorb-Schaltfläche schaltet die Ebene aus. Ihre Einstellungen bleiben erhalten. Wenn Sie denselben Ebenentyp erneut hinzufügen, sind sie also wieder da.
Welche Zeilen ausgeblendet oder entfernt werden können
| Zeile | Ausblenden und einblenden | Entfernen |
|---|---|---|
| Kreise, Bilder & Symbole | Nein | Ja. Jede Zeile entfernt nur ihre eigene Ebene. |
| Heatmap, 3D-Säulen, Zellen, Linien & Flüsse, Formen (aus Daten) | Nein | Ja |
| Datenbeschriftungen | Nein | Ja. Das stellt Beschriftung anzeigen auf Nein. |
| Formen (aus Dateien), Vektorkacheln, ArcGIS Feature-Layer | Ja | Nur die letzte Ebene des Typs |
| Dateien & Feeds, Kacheln & Bilder, WMS, ArcGIS (Referenz) | Ja | Nur die letzte Ebene des Typs |
| Katalogebenen | Ja | Nein. Entfernen Sie sie im Fenster des Icon Map-Katalogs. |
| Wetter, Verkehr, Kartenbeschriftungen, Tag und Nacht, Vektorstil | Nein | Ja |
| Schummerung | Ja | Ja |
Bei den Typen, die Sie mehrfach hinzufügen können, werden die Ebenen in der Reihenfolge nummeriert, in der sie hinzugefügt wurden, und nur die mit der höchsten Nummer hat einen Papierkorb. Wenn Sie sie entfernen, sinkt die Anzahl um eins. Eine Ebene in der Mitte kann ausgeblendet, aber nicht entfernt werden, weil die Ebenen nach ihr sonst ihre Einstellungen übernehmen würden.
Die Zeile Grundkarte
Die letzte Zeile zeigt die Grundkarte. Bei einer Karte mit Grundkartenliste nennt sie die Grundkarte, mit der sich die Karte öffnet, und wie viele in der Auswahl sind, wenn es mehr als eine gibt. Konfigurieren öffnet den Grundkarten-Dialog: siehe Der Grundkarten-Dialog.
Bei einer Karte ohne Grundkartenliste nennt die Zeile die Kartenquelle, und Konfigurieren ist deaktiviert, mit dem Hinweis „Demnächst“. Legen Sie die Grundkarte einer solchen Karte im Formatbereich fest: siehe Grundkarte im Formatbereich festlegen.
Eine Ebene bearbeiten
Wählen Sie eine Zeile aus, oder setzen Sie den Fokus darauf und drücken Sie die Eingabetaste oder die Leertaste. Die rechte Spalte zeigt den Editor der Ebene.
Jeder Editor ist gleich aufgebaut:
- Die Überschrift - der Name der Ebene und darunter eine Zeile, die mit der Herkunft der Ebene beginnt, gefolgt von „Formatbereich:“ und der Stelle im Formatbereich, die alle Einstellungen der Ebene enthält. Bei einer Referenzebene beginnt die Zeile mit der Art der Quelle, zum Beispiel „Link · Formatbereich: Referenzebenen › GeoJSON / KML / CSV / WFS › Ebene 1“. Bei einer Datenebene wie Kreise steht dort „Datenebene · Formatbereich: ...“.
- Zeilenstatus (Datenebenen) - „Zeichnet alle 1.240 Zeilen“, „Zeichnet 1.180 von 1.240 Zeilen“ oder eine Erklärung, warum die Ebene nichts zeichnet. Siehe Ihre Daten prüfen.
- Eine Schaltfläche zu einem anderen Fenster, bei Ebenen, die an anderer Stelle eingerichtet werden: ArcGIS durchsuchen öffnen, Icon Map-Katalog öffnen oder Höhendaten ändern.
- Link oder Datei ersetzen, bei Ebenen, die aus einem Link oder einem Upload stammen.
- Die Felder, in Abschnitten.
- Ein Hinweis, der die Stelle im Formatbereich für erweiterte Optionen und bedingte Formatierung nennt.
Jedes Feld, das Sie ändern, zählt in der Fußzeile als eine Änderung. Wählen Sie Ebenen im Navigationspfad über der Überschrift oder drücken Sie Esc, um zur Startansicht zurückzukehren.
Die Steuerelemente
| Steuerelement | So funktioniert es |
|---|---|
| Schalter | Ein oder Aus. |
| Zahlenfeld | Geben Sie einen Wert ein. Er wird im zulässigen Bereich gehalten. |
| Schieberegler | Ziehen Sie, oder tippen Sie in das Feld daneben. |
| Bereichsregler | Zwei Griffe auf einem Schieberegler, mit einem Feld an jedem Ende, für einen kleinsten und einen größten Wert. |
| Farbe | Eine Farbauswahl mit einem Feld für den Hexcode (#RRGGBB). Manche Farben haben in derselben Zeile einen Schieberegler Transparenz. |
| Dropdown | Wählen Sie eine Option. |
| Auswahl | Wählen Sie eine von mehreren Kacheln mit einem Bild und einer Erklärungszeile. |
| Text- und Linkfelder | Tippen Sie oder fügen Sie ein. Der Wert wird übernommen, wenn Sie die Eingabetaste drücken oder das Feld verlassen. |
Sichtbar bei Zoom erscheint in den meisten Editoren. Es ist ein Bereichsregler von 0 bis 24: Die Ebene wird ausgeblendet, wenn die Karte weiter herausgezoomt ist als der linke Griff oder weiter hineingezoomt als der rechte Griff.
Link oder Datei ersetzen
Link oder Datei ersetzen führt den Assistenten zum Hinzufügen für dieselbe Ebene erneut aus. Die Ebene behält ihren Platz in der Liste und ihren Stil; nur ihre Quelle ändert sich. Wenn Sie fertig sind, kehren Sie zum Editor der Ebene zurück. Die Schaltfläche gibt es für Dateien & Feeds, Kacheln & Bilder, WMS, Formen (aus Dateien) und Vektorkacheln.
Editoren für Datenebenen

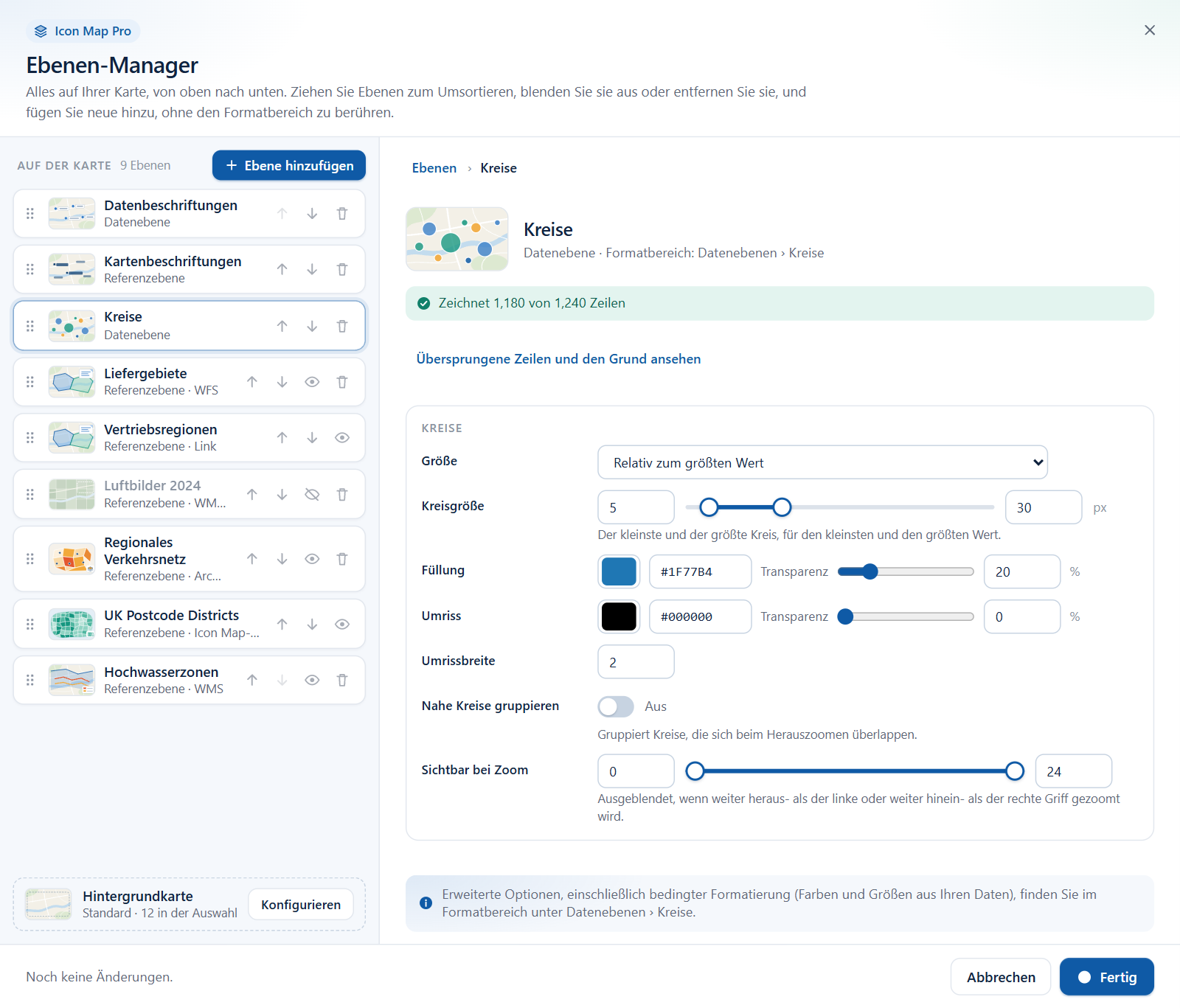

Kreise
| Feld | Was es bewirkt | Standard |
|---|---|---|
| Größe | Wie das Feld Kreisgröße verwendet wird: Relativ zum größten Wert, Der Wert, in Pixeln oder Der Wert, in Metern. | Relativ zum größten Wert |
| Kreisgröße | Der kleinste und der größte Kreis, für den kleinsten und den größten Wert, in Pixeln (0 bis 100). Erscheint, wenn Größe relativ ist. | 5 bis 30 |
| Füllung und Transparenz | Füllfarbe und ihre Transparenz. | #1F77B4, 20% |
| Umriss und Transparenz | Umrissfarbe und ihre Transparenz. | #000000, 0% |
| Umrissbreite | 0 bis 100. | 2 |
| Nahe Kreise gruppieren | Gruppiert Kreise, die sich beim Herauszoomen überlappen. | Aus |
| Sichtbar bei Zoom | Zoombereich. | 0 bis 24 |
Mehr unter Kreise und Cluster.
Bilder und Symbole
| Feld | Was es bewirkt | Standard |
|---|---|---|
| Bilder stammen aus | Eine Bild-URL oder SVG in Ihren Daten, Die Symbolbibliothek oder Eine Bild-URL für alle Punkte. | Eine Bild-URL oder SVG in Ihren Daten |
| Bildlink | Das Bild für alle Punkte. Erscheint bei einer Bild-URL für alle Punkte. | Leer |
| Symbolname | Ein Symbol aus der Symbolbibliothek, nach Name. Erscheint bei der Symbolbibliothek. | Leer |
| Breite | 0 bis 1000 Pixel. | 30 |
| Höhe | 0 bis 1000 Pixel. Erscheint nicht bei der Symbolbibliothek. | 30 |
| Symbolfarbe | Erscheint bei der Symbolbibliothek. | #000000 |
| Transparenz | 0 bis 100. | 0 |
| Nahe Bilder gruppieren | Gruppiert Bilder, die sich beim Herauszoomen überlappen. | Aus |
| Sichtbar bei Zoom | Zoombereich. | 0 bis 24 |
Wenn Kreise und Bilder beide eingeschaltet sind, hat jede Ebene ihre eigene Zeile und ihren eigenen Editor. Mehr unter Bilder und Symbole.
Cluster-Reihenfolge
Wenn Nahe Kreise gruppieren oder Nahe Bilder gruppieren aktiviert ist und ein Feld in Cluster-Gruppe liegt, enden die Editoren Kreise und Bilder & Symbole mit einem Abschnitt Reihenfolge von, benannt nach dem Feld. Ein zweites Feld in Cluster-Gruppe hat einen eigenen Abschnitt.
| Feld | Was es bewirkt | Standard |
|---|---|---|
| Reihenfolge | Die Reihenfolge der Werte des Felds in den Cluster-Diagrammen, in der Legende und in den Farbauswahlen des Formatbereichs. Dieselben Optionen wie Reihenfolge im Formatbereich. | Wie in den Daten |
| Richtung | A bis Z oder Z bis A, Aufsteigend oder Absteigend oder Größte zuerst oder Kleinste zuerst. Erscheint bei den Reihenfolgen, die eine Richtung haben. | A bis Z, Aufsteigend oder Größte zuerst |
| Werte in Reihenfolge | Die Werte in ihrer aktuellen Reihenfolge, nummeriert, jeweils mit ihrer Farbe. Wählen Sie Manuell anordnen, um davon ausgehend eine eigene Reihenfolge zu beginnen. Bei Benutzerdefiniert verschieben Sie einen Wert mit den Pfeilen daneben. |
Mehr unter Cluster-Reihenfolge.
Heatmap
| Feld | Was es bewirkt | Standard |
|---|---|---|
| Radius | Der Radius jedes Punkts bei herausgezoomter und bei hineingezoomter Karte, in Pixeln (1 bis 500). | 2 bis 20 |
| Sichtbar bei Zoom | Zoombereich. | 0 bis 24 |
Mehr unter Heatmap.
3D-Säulen
| Feld | Was es bewirkt | Standard |
|---|---|---|
| Form | Quadrat oder Kreis. | Quadrat |
| Höhe | Relativ zum größten Wert oder Der Wert, in Metern. | Relativ zum größten Wert |
| Säulenhöhe | Die Höhe für den kleinsten und den größten Wert, in Metern (0 bis 20.000). | 100 bis 5000 |
| Breite | 1 bis 100.000 Meter. | 100 |
| Farbe und Transparenz | Säulenfarbe und ihre Transparenz. | #1F77B4, 10% |
Mehr unter 3D-Säulen.
Zellen
| Abschnitt | Feld | Was es bewirkt | Standard |
|---|---|---|---|
| Zellen | Zellen stammen aus | Das Raster und die Quelle: H3 - Punkte zu Zellen zusammengefasst, H3 - Zellen-IDs in Ihren Daten, S2 - Punkte zu Zellen zusammengefasst, S2 - Zellen-Tokens in Ihren Daten, A5 - Punkte zu Zellen zusammengefasst, Geohash - Punkte zu Zellen zusammengefasst, Geohash - Zellen-IDs in Ihren Daten, Eigene Formen - Punkte in hochgeladenen Polygonen gezählt. | H3 - Punkte zu Zellen zusammengefasst |
| Zellen | Werte zusammenfassen als | Summe, Anzahl, Durchschnitt, Minimum oder Maximum. | Summe |
| Zellen | Zellengröße | Fest oder Folgt dem Zoom. | Fest |
| Zellen | Auflösung | Höher ist feiner: H3 0 bis 15, S2 und A5 0 bis 30, Geohash 1 bis 12. Erscheint, wenn Zellengröße fest ist. | 3 |
| Farben | Farbe für niedrige Werte, Mittlere Farbe, Farbe für hohe Werte | Die Farben für niedrige, mittlere und hohe Werte. | #DEEBF7, #6BAED6, #08306B |
| Farben | Fülltransparenz | 0 bis 100. | 10 |
| Farben | Umriss und Transparenz | Umrissfarbe und ihre Transparenz. | #000000, 10% |
| Farben | Umrissbreite | 0 bis 100 Pixel. | 1 |
Mehr unter Zellen: H3-Sechsecke und Raster.
Linien & Flüsse
| Feld | Was es bewirkt | Standard |
|---|---|---|
| Stil | Eine Auswahl mit sieben Linienstilen: siehe unten. | Gerade Linien |
| Farbe und Transparenz | Linienfarbe und ihre Transparenz. | #000000, 20% |
| Breite | 0 bis 100 Pixel. | 2 |
| Pfeilspitzen | Erscheint, wenn der Stil Animierte Flüsse, Flusskarte oder 3D-Bögen ist. | Ein |
| Sichtbar bei Zoom | Zoombereich. | 0 bis 24 |
Die Auswahl Stil legt dieselbe Einstellung fest wie Linienform im Formatbereich. Die Namen unterscheiden sich an den beiden Stellen:
| Kachel im Ebenen-Manager | Linienform im Formatbereich |
|---|---|
| Gerade Linien | Gerade |
| Großkreisbögen | Kürzeste |
| Animierte Flüsse | Fluss |
| Flusskarte | Geglätteter Fluss |
| 3D-Bögen | Fluss-Bögen |
| Flussbaum | Flussbaum |
| Routen (nebeneinander) | Routen |
Die Linienform 3D-Bögen wird im Formatbereich gewählt. Jede Form ist unter Linien und Routen beschrieben.
Formen (aus Daten)
| Feld | Was es bewirkt | Standard |
|---|---|---|
| Füllung und Transparenz | Füllfarbe und ihre Transparenz. | #1F77B4, 20% |
| Umriss und Transparenz | Umrissfarbe und ihre Transparenz. | #000000, 0% |
| Umrissbreite | 0 bis 100 Pixel. | 2 |
| Punkte anzeigen als | Kreis, Stecknadel, Symbol aus der Symbolbibliothek oder Bild. | Kreis |
| Punktgröße | 0 bis 500 Pixel. | 5 |
| Sichtbar bei Zoom | Zoombereich. | 0 bis 24 |
Mehr unter Formen aus Daten (WKT und GeoJSON).

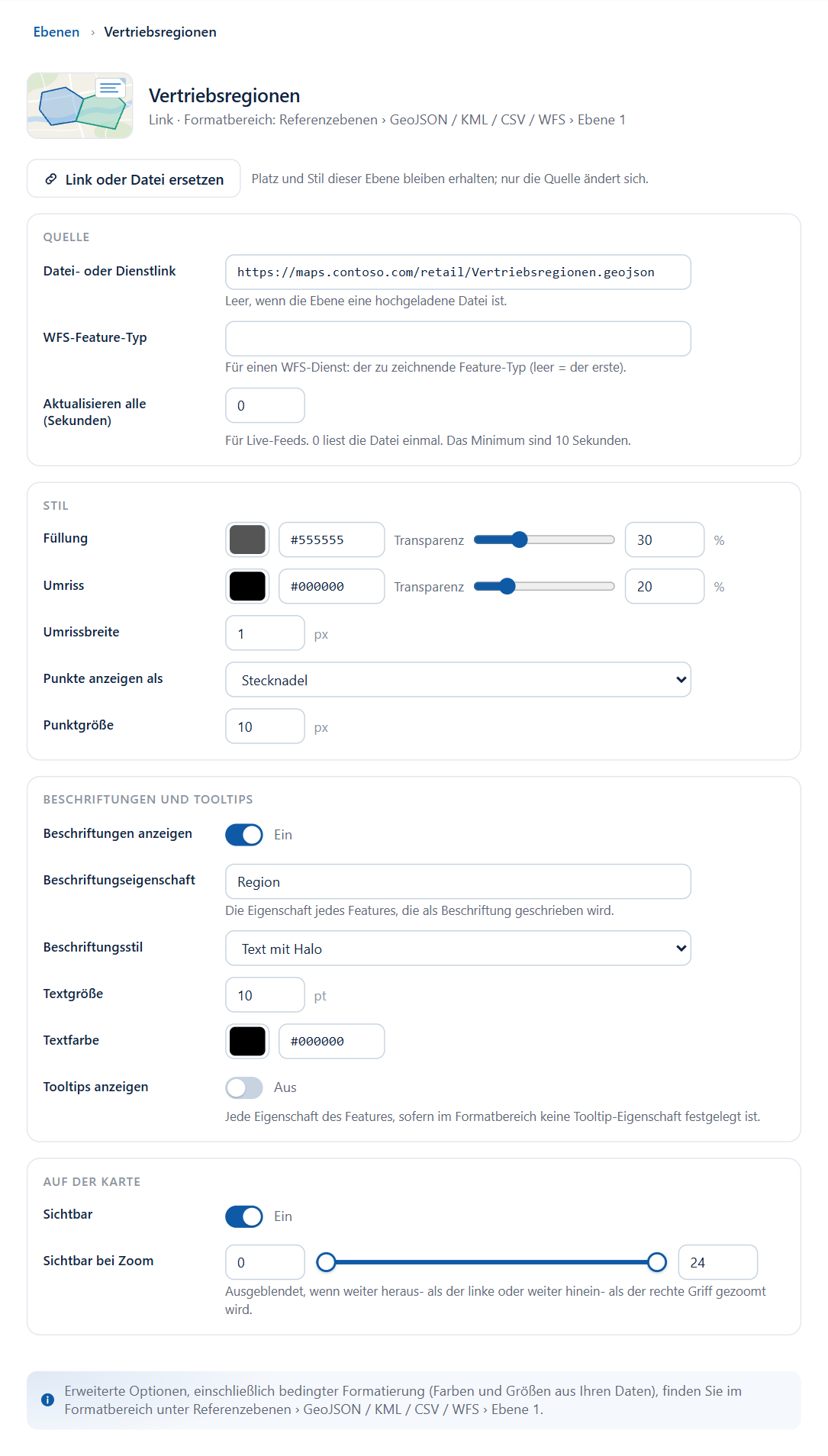

Formen (aus Dateien)
Link oder Datei ersetzen ist verfügbar.
| Abschnitt | Feld | Was es bewirkt | Standard |
|---|---|---|---|
| Quelle | Datei- oder Dienstlink | Der Link. Leer, wenn die Ebene eine hochgeladene Datei ist. | Leer |
| Quelle | Eigenschaft für den Abgleich mit Ihren Daten | Die Eigenschaft jeder Form, die den Wert Ihres Felds Feature-Referenz enthält. Bei einer hochgeladenen Datei ein Dropdown mit den Eigenschaften der Datei, mit Beliebige Eigenschaft (langsamer) an erster Stelle; andernfalls ein Textfeld, das Sie leer lassen können, um jede Eigenschaft zu prüfen. | Leer |
| Quelle | Formen ohne passende Zeile ausblenden | Zeichnet nur die Formen, die zu einer Zeile passen. | Aus |
| Stil | Füllung und Transparenz | Wird verwendet, wenn die Ebene keine Farbe aus Ihren Daten hat. | #1F77B4, 1% |
| Stil | Umriss und Transparenz | Umrissfarbe und ihre Transparenz. | #000000, 1% |
| Stil | Umrissbreite | 0 bis 100 Pixel. | 1 |
| Auf der Karte | Sichtbar | Blendet die Ebene ein oder aus. | Ein |
| Auf der Karte | Sichtbar bei Zoom | Zoombereich. | 0 bis 24 |
| Auf der Karte | Jede Eigenschaft im Tooltip | Fügt jede Eigenschaft der Form zu ihrer QuickInfo hinzu. | Aus |
Wenn der Bericht die Ebenen als Drilldown-Ebenen verwendet, ergänzt die Detailzeile der Zeile „Drilldown-Ebene“ und ihre Nummer. Mehr unter Formen aus Dateien.
Vektorkacheln
Link oder Datei ersetzen ist verfügbar.
| Abschnitt | Feld | Was es bewirkt | Standard |
|---|---|---|---|
| Quelle | Kachellink | Die Kachelvorlage, der TileJSON-Link oder der PMTiles-Link. | Leer |
| Quelle | Quellebene | Die Ebene innerhalb der Kacheln, so wie der Kachelserver sie nennt. | Leer |
| Quelle | Eigenschaft für den Abgleich mit Ihren Daten | Die Kacheleigenschaft, die den Wert Ihres Felds Feature-Referenz enthält. Leer lassen, um jede Eigenschaft zu prüfen. | Leer |
| Quelle | Formen ohne passende Zeile ausblenden | Zeichnet nur die Features, die zu einer Zeile passen. | Aus |
| Stil | Füllung und Transparenz | Füllfarbe und ihre Transparenz. | #1F77B4, 1% |
| Stil | Umriss und Transparenz | Umrissfarbe und ihre Transparenz. | #000000, 1% |
| Stil | Umrissbreite | 0 bis 100 Pixel. | 1 |
| Auf der Karte | Sichtbar | Blendet die Ebene ein oder aus. | Ein |
| Auf der Karte | Sichtbar bei Zoom | Zoombereich. | 0 bis 24 |
Mehr unter Vektorkacheln.
ArcGIS Feature-Layer
Die Ebene und das Attribut für die Verknüpfung werden in ArcGIS durchsuchen gewählt: Wählen Sie ArcGIS durchsuchen öffnen.
| Feld | Was es bewirkt | Standard |
|---|---|---|
| Sichtbar | Blendet die Ebene ein oder aus. | Ein |
| Sichtbar bei Zoom | Zoombereich. | 0 bis 24 |
| ArcGIS-Symbologie verwenden | Zeichnet die Ebene in ihrer eigenen ArcGIS-Darstellung. | Aus |
| ArcGIS-Beschriftungen verwenden | Zeichnet die ArcGIS-Beschriftungen der Ebene. | Aus |
Mehr unter An Daten gebundene ArcGIS-Layer.
Katalogebenen
Katalogebenen werden im Katalogfenster gestaltet, gefiltert und an Ihre Daten gebunden: Wählen Sie Icon Map-Katalog öffnen. Der Editor hat ein Feld, Sichtbar. Das gilt für Katalogebenen, die als Datenebenen verwendet werden, und für solche, die als Referenzebenen verwendet werden. Mehr unter Icon Map-Katalogebenen.

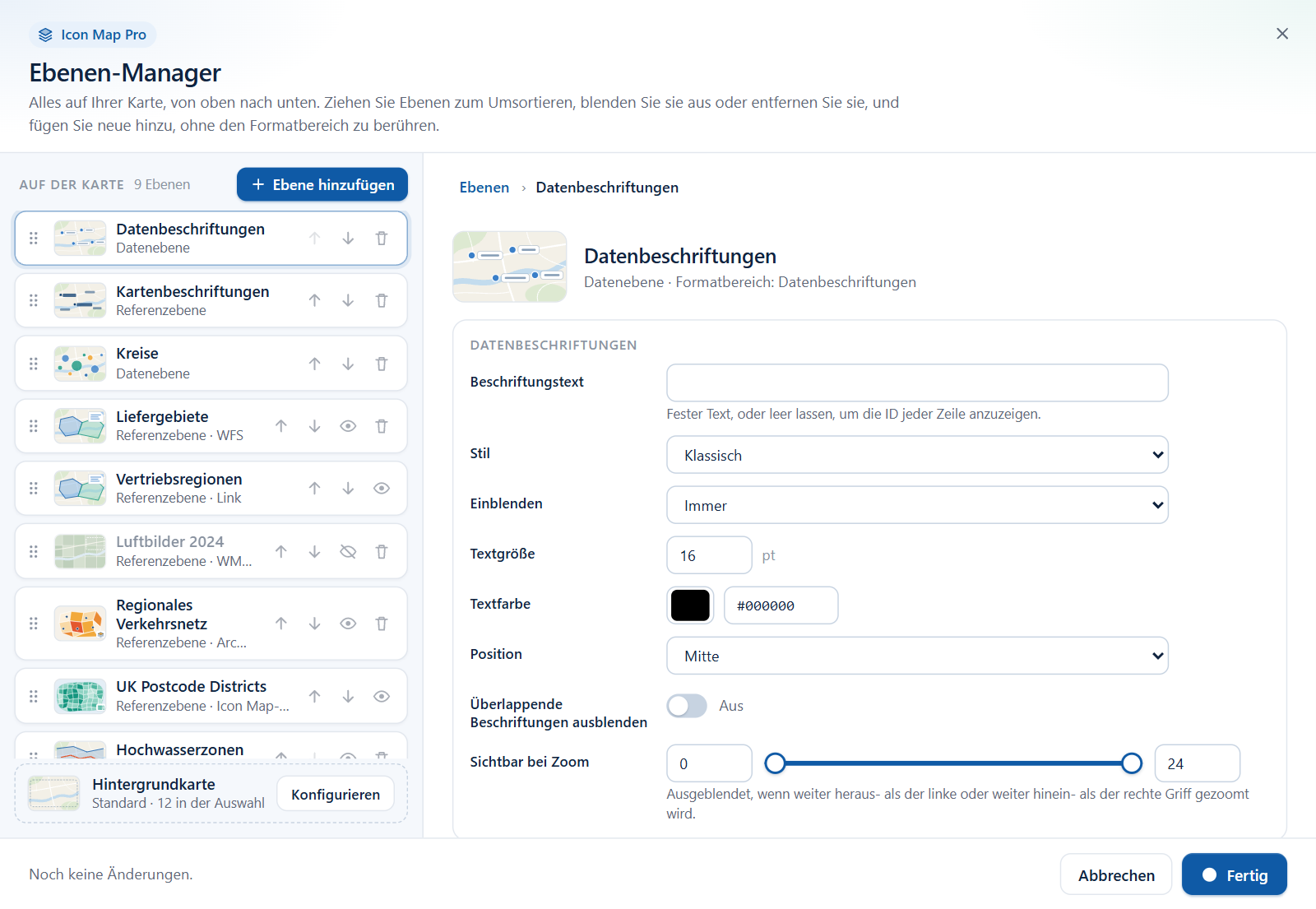

Datenbeschriftungen
Die Zeile Datenbeschriftungen erscheint, sobald Beschriftungen im Formatbereich eingeschaltet sind (Formatbereich > Beschriftungen > Inhalt > Beschriftung anzeigen).
| Feld | Was es bewirkt | Standard | Name im Formatbereich |
|---|---|---|---|
| Beschriftungstext | Der Text der Beschriftungen. Um den Text aus einem Feld zu übernehmen, verwenden Sie die bedingte Formatierung (fx) im Formatbereich. | Leer | Beschriftungstext (Textkörper bei Stilen mit Beschriftungskarte) |
| Stil | Klassisch, Text mit Halo, Glas, Dunkles Glas, Karte oder Neon. | Klassisch | Beschriftungsstil |
| Einblenden | Immer, Beim Überfahren mit der Maus oder Bei Auswahl. | Immer | Sichtbarkeit der Beschriftung |
| Textgröße | 0 bis 100 Punkt. | 16 | Schriftgröße (min. Zoom) |
| Textfarbe | Die Farbe des Texts. | #000000 | Textfarbe |
| Position | Mitte, Oberhalb, Unterhalb, Links oder Rechts. | Mitte | Position (Kreise und Bilder) |
| Überlappende Beschriftungen ausblenden | Blendet Beschriftungen aus, die sich überlagern würden. | Aus | Überlappung vermeiden |
| Sichtbar bei Zoom | Zoombereich. | 0 bis 24 | Sichtbar ab Zoomstufe, Sichtbar bis Zoomstufe |
Die Überschrift des Editors nennt die Stelle im Formatbereich als „Datenbeschriftungen“. Die Formatkarte heißt Beschriftungen. Mehr unter Datenbeschriftungen.
Editoren für Referenzebenen
Dateien & Feeds
Link oder Datei ersetzen ist verfügbar.
| Abschnitt | Feld | Was es bewirkt | Standard |
|---|---|---|---|
| Quelle | Datei- oder Dienstlink | Der Link. Leer, wenn die Ebene eine hochgeladene Datei ist. | Leer |
| Quelle | WFS-Feature-Typ | Bei einem WFS-Dienst: der Feature-Typ, der gezeichnet werden soll. Leer zeichnet den ersten. | Leer |
| Quelle | Aktualisieren alle (Sekunden) | Für Live-Feeds. 0 liest die Datei einmal. Das Minimum beträgt 10 Sekunden, das Maximum 86.400. | 0 |
| Stil | Füllung und Transparenz | Füllfarbe und ihre Transparenz. | #555555, 30% |
| Stil | Umriss und Transparenz | Umrissfarbe und ihre Transparenz. | #000000, 20% für die erste Ebene, 0% für die übrigen |
| Stil | Umrissbreite | 0 bis 100 Pixel. | 1 |
| Stil | Punkte anzeigen als | Kreis, Stecknadel, Symbol aus der Symbolbibliothek oder Bild. | Stecknadel |
| Stil | Punktgröße | 0 bis 200 Pixel. | 10 |
| Beschriftungen und Tooltips | Beschriftungen anzeigen | Beschriftet jedes Feature. | Aus |
| Beschriftungen und Tooltips | Beschriftungseigenschaft | Die Eigenschaft jedes Features, die als seine Beschriftung geschrieben wird. Erscheint, wenn Beschriftungen eingeschaltet sind. | Leer |
| Beschriftungen und Tooltips | Beschriftungsstil | Text mit Halo, Glas, Dunkles Glas, Karte oder Neon. Erscheint, wenn Beschriftungen eingeschaltet sind. | Text mit Halo |
| Beschriftungen und Tooltips | Textgröße | 0 bis 100 Punkt. Erscheint, wenn Beschriftungen eingeschaltet sind. | 10 |
| Beschriftungen und Tooltips | Textfarbe | Erscheint, wenn Beschriftungen eingeschaltet sind. | #000000 |
| Beschriftungen und Tooltips | Tooltips anzeigen | Zeigt jede Eigenschaft des Features, sofern im Formatbereich keine QuickInfo-Eigenschaft festgelegt ist. | Aus |
| Auf der Karte | Sichtbar | Blendet die Ebene ein oder aus. | Ein |
| Auf der Karte | Sichtbar bei Zoom | Zoombereich. | 0 bis 24 |
Mehr unter Dateien und Feeds: GeoJSON, KML, CSV, WFS und Beschriftungen auf Referenzebenen.
Kacheln & Bilder
Link oder Datei ersetzen ist verfügbar.
| Abschnitt | Feld | Was es bewirkt | Standard |
|---|---|---|---|
| Quelle | Kachelvorlage oder WMTS-Link | Der Link. | Leer |
| Quelle | Cloud Optimized GeoTIFF | Bei einem GeoTIFF-Link eingeschaltet. | Aus |
| Quelle | Kachelgröße | 256 für die meisten Kachelserver; 512 für Retina-Kacheln. 256 bis 4096 Pixel. | 256 |
| Auf der Karte | Sichtbar | Blendet die Ebene ein oder aus. | Ein |
| Auf der Karte | Transparenz | 0 bis 100. | 20 für die erste Ebene, 0 für die übrigen |
| Auf der Karte | Sichtbar bei Zoom | Zoombereich. | 0 bis 22 für die erste Ebene, 0 bis 24 für die übrigen |
WMS
Link oder Datei ersetzen ist verfügbar.
| Abschnitt | Feld | Was es bewirkt | Standard |
|---|---|---|---|
| Quelle | Adresse des WMS-Dienstes | Der Link. | Leer |
| Quelle | Ebene | Der Name der Ebene im Dienst. Verwenden Sie Link oder Datei ersetzen, um eine aus der Liste des Dienstes zu wählen. | Leer |
| Quelle | Bildformat | PNG, JPEG oder SVG. | PNG |
| Auf der Karte | Sichtbar | Blendet die Ebene ein oder aus. | Ein |
| Auf der Karte | Transparenz | 0 bis 100. | 10 für die erste Ebene, 0 für die übrigen |
| Auf der Karte | Sichtbar bei Zoom | Zoombereich. | 0 bis 24 |
Mehr zu beiden unter Rasterkacheln, WMTS und WMS.
ArcGIS
Die Ebene, der Dienst oder die Webkarte wird in ArcGIS durchsuchen gewählt. Dort können Sie auch ändern, welche Ebenen einer Webkarte gezeichnet werden: Wählen Sie ArcGIS durchsuchen öffnen.
| Feld | Was es bewirkt | Standard |
|---|---|---|
| Sichtbar | Blendet die Ebene ein oder aus. | Ein |
| Transparenz | 0 bis 100. Gilt für Karten-, Bild- und Vektorkacheldienste sowie Webkarten; Feature-Layer verwenden ihre eigene Darstellung. | 0 |
| Sichtbar bei Zoom | Zoombereich. | 0 bis 24 |
| ArcGIS-Symbologie verwenden | Zeichnet einen Feature-Layer in seiner eigenen ArcGIS-Darstellung statt mit den Farben im Formatbereich. | |
| ArcGIS-Beschriftungen verwenden | Zeichnet die ArcGIS-Beschriftungen der Ebene. | |
| ArcGIS-Pop-ups verwenden | QuickInfos zeigen die ArcGIS-Pop-up-Felder der Ebene. | |
| Pop-up bei Klick | Ein Klick auf ein Feature öffnet sein ArcGIS-Pop-up, mit Bildern, Diagrammen, Anhängen und verknüpften Datensätzen. | Aus |
Ein Bericht, der mit der früheren, einzelnen ArcGIS-Referenzebene erstellt wurde, zeigt diese Ebene in der Liste, sie hat hier aber keinen Editor. Die Zeile sagt, wo Sie sie im Formatbereich finden. Mehr unter ArcGIS-Layer.
Wetter
| Abschnitt | Feld | Was es bewirkt | Standard |
|---|---|---|---|
| Wetter | Anbieter | OpenWeatherMap (einfach) oder OpenWeatherMap (erweitert). | OpenWeatherMap (einfach) |
| Wetter | Ebene | Einfach: Wolken, Niederschlag, Luftdruck auf Meereshöhe, Windgeschwindigkeit, Temperatur. Erweitert: Niederschlagsintensität, Konvektiver Niederschlag, Kumulierter Niederschlag, Schneehöhe, Windgeschwindigkeit in 10 Meter Höhe, Gemeinsame Anzeige von Windgeschwindigkeit (Farbe) und Windrichtung (Pfeile), Luftdruck auf Meereshöhe, Lufttemperatur in 2 Meter Höhe, Taupunkttemperatur, Relative Luftfeuchtigkeit, Bewölkung. | Niederschlag |
| Wetter | Transparenz | 0 bis 100. | 10 |
| API-Schlüssel | OpenWeatherMap-API-Schlüssel | Ihr Schlüssel. Er wird im Formatbereich unter API-Schlüssel gespeichert. | Leer |
Verkehr
| Abschnitt | Feld | Was es bewirkt | Standard |
|---|---|---|---|
| Verkehr | Ebene | Verkehrsfluss - relativ, Verkehrsfluss - absolut, Verkehrsfluss - relative Verzögerung, Verkehrsfluss - reduzierte Empfindlichkeit, Verkehrsstörung - S1, Verkehrsstörung - S2, Verkehrsstörung - S3, Verkehrsstörung - Nacht. | Verkehrsfluss - relativ |
| API-Schlüssel | Azure Maps-Schlüssel | Ihr Schlüssel. Er wird im Formatbereich unter API-Schlüssel gespeichert. | Leer |
Kartenbeschriftungen
| Feld | Was es bewirkt | Standard |
|---|---|---|
| Quelle | Icon Map oder Azure Maps. Beschriftungen von Azure Maps benötigen einen Azure Maps-Schlüssel. | Icon Map |
| Sichtbar bei Zoom | Zoombereich. | 0 bis 24 |
Mehr unter Kartenbeschriftungen über Ihren Daten.
Tag und Nacht
| Feld | Was es bewirkt | Standard |
|---|---|---|
| Stil | Einfach oder Gebändert. | Einfach |
| Bänder | 1 bis 36. Erscheint, wenn der Stil gebändert ist. | 4 |
| Farbe und Transparenz | Die Schattierung und ihre Transparenz. | #000000, 70% |
Mehr zu diesen dreien unter Wetter, Verkehr und Tageslicht.
Schummerung
Die Zeile Schummerung erscheint, wenn die Schummerung eingeschaltet ist. Bei einer Karte mit Grundkartenliste nennt der Editor die Höhendaten, aus denen die Schummerung gezeichnet wird, und Höhendaten ändern öffnet den Grundkarten-Dialog, um eine andere Quelle zu wählen.
| Feld | Was es bewirkt | Standard |
|---|---|---|
| Sichtbar | Blendet die Schummerung ein oder aus. | Ein |
| Überhöhung | 0 bis 10. | 2 |
| Lichtrichtung | 0 bis 360 Grad. | 335 |
| Schattenfarbe | Die Farbe der beschatteten Hänge. | #000000 |
| Lichtfarbe | Die Farbe der beleuchteten Hänge. | #FFFFFF |
Mehr unter Gelände, Schummerung, Himmel und Beleuchtung.
Vektorstil
Ein Feld: Stil-Link, der Link zu einem MapLibre-Stil-JSON. Eine Vektorstil-Ebene kann im Ebenen-Manager nicht hinzugefügt werden; die Zeile erscheint bei Berichten, die bereits eine haben.
Was im Formatbereich bleibt
Die Editoren zeigen die Einstellungen, die die meisten Karten brauchen. Alles andere und alles, was seinen Wert aus Ihren Daten bezieht, steht im Formatbereich. Die Überschrift und der abschließende Hinweis jedes Editors nennen die Stelle.
Bedingte Formatierung (fx). Der Ebenen-Manager legt für jede Einstellung einen festen Wert fest: eine Füllfarbe für alle Kreise, eine Breite für alle Linien. Um Dinge pro Zeile anhand eines Felds oder Measures einzufärben, in der Größe zu ändern oder ein- und auszuschalten, verwenden Sie die Schaltfläche fx neben der Einstellung im Formatbereich. Wenn eine Einstellung bereits bedingte Formatierung verwendet, ändern Sie sie im Formatbereich. Siehe Bedingte Formatierung.
Erweiterte Optionen. Das sind Beispiele für das, was die Editoren dem Formatbereich überlassen:
| Ebene | Nur im Formatbereich |
|---|---|
| Alle Ebenen | Bedingte Formatierung; die Z-Index-Zahl selbst; Optionen der Ebene für Auswahl, QuickInfo und automatischen Zoom |
| Kreise | Aussehen und Verhalten von Clustern |
| Linien & Flüsse | Breite aus Ihren Daten, Striche, Liniensymbole, Bilder an den Enden einer Linie, Farbverläufe, die Linienform 3D-Bögen |
| Formen (aus Daten) | Extrusion in 3D, Füllmuster, Liniensymbole, Symbole und Bilder für Punkte |
| Formen (aus Dateien) | Farben für Formen ohne passende Zeile, Vereinfachung, 3D, Drilldown oder nebeneinander |
| Vektorkacheln | Farben für Features ohne passende Zeile, Drilldown oder nebeneinander |
| ArcGIS Feature-Layer | Füll- und Umrissfarben |
| Datenbeschriftungen | Einschalten der Beschriftungen, Titel, Bild und Fußzeile, Schriftarten, der Beschriftungscontainer, Zeiger und Ausrichtung |
| Dateien & Feeds | Filter, die QuickInfo-Eigenschaft, Farben aus einer Eigenschaft, detaillierte Beschriftungseinstellungen |
| WMS | Authentifizierung, Stile, Filter und benutzerdefinierte Parameter |
| Katalogebenen | Werden im Fenster des Icon Map-Katalogs eingerichtet |
Wo jede Formatkarte und jede Gruppe steht, zeigt die Übersicht über den Formatbereich.
Wohin die Zeile „Formatbereich:“ des Editors zeigt
Die Zeile in der Überschrift jedes Editors verwendet Kurznamen. Das sind die Formatkarten, auf die sie sich beziehen:
| Der Editor sagt | Formatkarte im Formatbereich |
|---|---|
| „Datenebenen › ...“ | Datenebenen |
| „Referenzebenen › ...“ | Referenzebenen |
| „Datenbeschriftungen“ | Beschriftungen |
| „Katalog › Ebenen konfigurieren“ | Katalog, Gruppe Katalogebenen, Ebenen konfigurieren |
| „Hintergrund › Schummerung“ | Hintergrundebene |
Tipps und Grenzen
- Im Bericht ändert sich nichts, bis Sie Änderungen übernehmen wählen. Abbrechen verwirft die Änderungen seit dem Öffnen des Dialogs, außer denen, die gespeichert wurden, bevor sich ein anderes Fenster geöffnet hat. Siehe Fenster, die sich unterwegs öffnen.
- Beim Entfernen einer Ebene bleiben ihre Einstellungen erhalten. Beim Ausblenden bleibt auch ihr Platz erhalten.
- Bei den Typen, die Sie mehrfach hinzufügen können, kann nur die letzte Ebene entfernt werden.
- Ebenen können im Ebenen-Manager nicht umbenannt oder dupliziert werden.
- Farben werden als sechsstellige Hexcodes eingegeben, zum Beispiel #1F77B4.
