An Daten gebundene ArcGIS-Layer

Diese Ebene zeichnet die Features eines Layers in ArcGIS Online oder ArcGIS Enterprise und verknüpft jedes mit einer Zeile Ihrer Daten. Verwenden Sie sie, wenn Ihre Organisation ihre Grenzen, Anlagen oder Netze bereits in ArcGIS veröffentlicht und Sie sie aus Power BI einfärben und auswählen möchten, ohne Dateien zu exportieren.

Um einen ArcGIS-Layer so zu zeichnen, wie er veröffentlicht ist, ohne ihn mit Ihren Daten zu verknüpfen, verwenden Sie stattdessen eine ArcGIS-Referenzebene.

Was Sie benötigen

Fügen Sie dem Visual diese Felder hinzu:

Sie benötigen außerdem den ArcGIS-Layer und Zugriff darauf. Öffentliche Layer benötigen keine Anmeldeinformationen. Richten Sie für geschützte Layer zuerst die Verbindung ein, siehe Mit ArcGIS verbinden.

Im Formatbereich heißt diese Ebene ArcGIS-Layer. Im Ebenen-Manager heißt ihre Kachel ArcGIS Feature-Layer.

Die Ebene hinzufügen

1. Fügen Sie dem Visual ID und Feature-Referenz hinzu.
2. Öffnen Sie im Formatbereich Ebenen-Manager, und aktivieren Sie Ebenen-Manager öffnen.
3. Wählen Sie Ebene hinzufügen, dann Datenebene und dann die Kachel ArcGIS Feature-Layer.

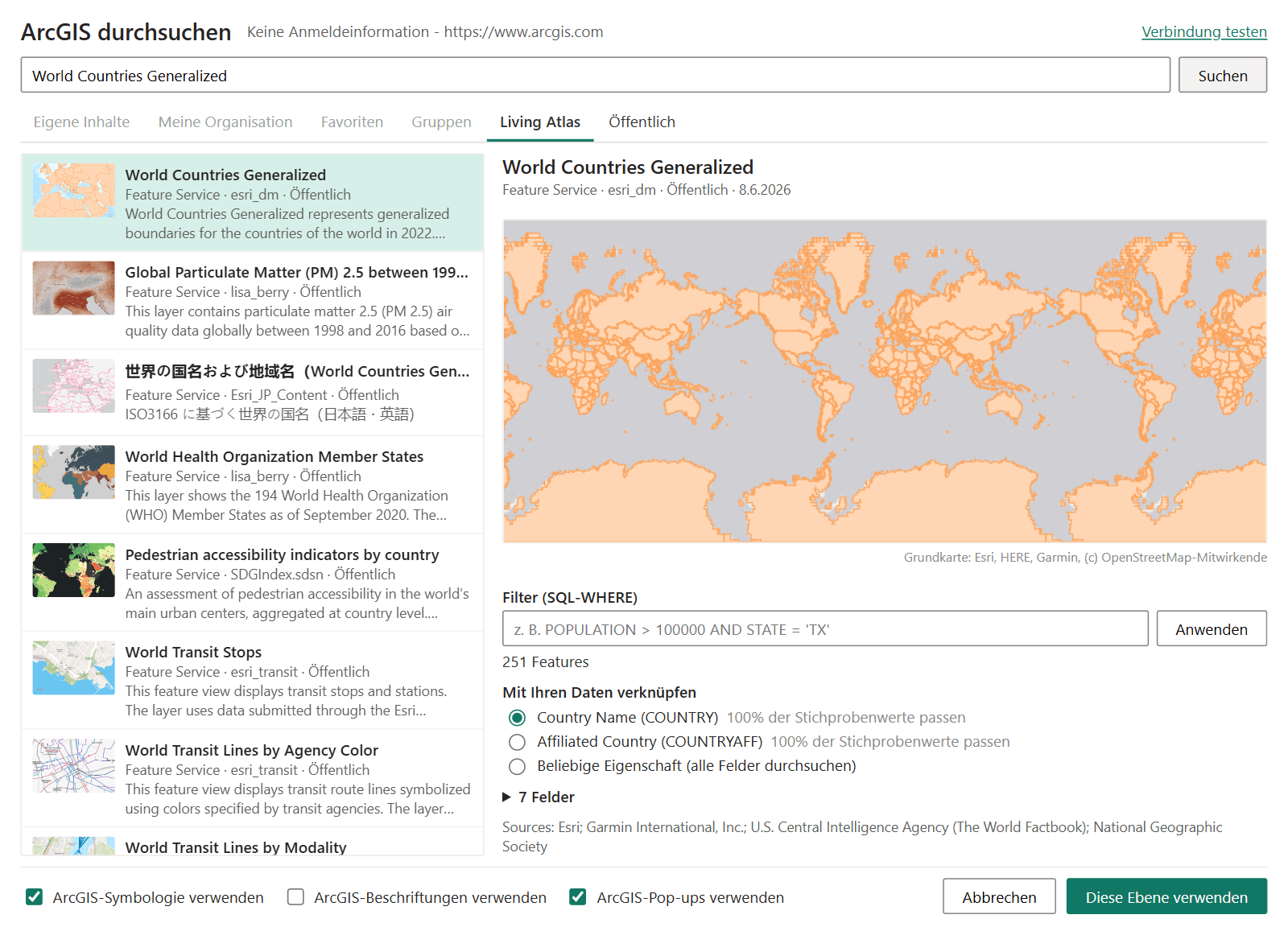

4. Wählen Sie ArcGIS durchsuchen. ArcGIS durchsuchen öffnet sich in einem eigenen Fenster.
5. Suchen Sie nach dem Layer, oder fügen Sie seine URL, seine Elementseite oder seine Element-ID in das Suchfeld ein. Wählen Sie ihn aus, um eine Vorschau zu sehen.
6. Wählen Sie unter Mit Ihren Daten verknüpfen das Feld, das Ihre Werte aus Feature-Referenz enthält. Die Liste zeigt die Felder, die zu Ihren Daten passen, jeweils mit dem Prozentsatz der übereinstimmenden Stichprobenwerte, sowie Beliebige Eigenschaft (alle Felder durchsuchen). Die beste Übereinstimmung wird für Sie ausgewählt.
7. Wählen Sie Diese Ebene verwenden. Der Ebenen-Manager kehrt zurück, und die Ebene liegt auf der Karte.

Die Fußzeile von ArcGIS durchsuchen enthält außerdem die Kontrollkästchen ArcGIS-Symbologie verwenden, ArcGIS-Beschriftungen verwenden und ArcGIS-Pop-ups verwenden.

Beim Öffnen von ArcGIS durchsuchen werden zuerst alle anderen Änderungen gespeichert, die im Ebenen-Manager anstehen.

Dasselbe ist im Formatbereich möglich: Aktivieren Sie in Datenebenen die Option ArcGIS-Layer, und aktivieren Sie dann in ArcGIS-Layer - Konfiguration die Option ArcGIS durchsuchen, oder fügen Sie einen Link in ArcGIS-Layer-URL ein. Um jedes Feature anhand Ihrer Daten einzufärben, wählen Sie die fx-Schaltfläche neben ArcGIS-Layer - Formatierung > Füllfarbe aus.

Links, die Sie verwenden können

So funktioniert die Verknüpfung

Jedes ArcGIS-Feature hat Attribute. Die Ebene vergleicht Ihren Wert in Feature-Referenz mit einem Attribut jedes Features, als Text. Wo beide gleich sind, übernimmt das Feature Formatierung und QuickInfos dieser Zeile und kann ausgewählt werden.

• Aktivieren Sie Bestimmte Eigenschaft abgleichen, und wählen Sie das Feld in Abzugleichende Eigenschaft. Sobald die Karte den Layer gelesen hat, ist Abzugleichende Eigenschaft eine Liste der Felder des Layers.
• Ist Bestimmte Eigenschaft abgleichen deaktiviert, wird jedes Attribut jedes Features geprüft, was langsamer ist.
• Haben mehrere Zeilen denselben Wert in Feature-Referenz, wird die erste Zeile verwendet.
• Features ohne passende Zeile werden in den Farben für nicht Zugeordnete gezeichnet und können nicht ausgewählt werden. Aktivieren Sie Nicht zugeordnete Formen entfernen, um sie auszublenden.

Ist Bestimmte Eigenschaft abgleichen aktiviert, zeigt jedes Feld in der Liste Abzugleichende Eigenschaft, wie gut es zu einer Stichprobe Ihrer Werte passt, zum Beispiel „85% Übereinstimmung“, und die beste Übereinstimmung ist vorausgewählt. Ein Hinweis darunter meldet, wie viele Ihrer Werte in Feature-Referenz einem Feature zugeordnet wurden. So erkennen Sie Schlüssel, die in Ihren Daten und in ArcGIS unterschiedlich geschrieben sind, etwa fehlende führende Nullen.

Nur die benötigten Features laden

Ein großer ArcGIS-Layer kann weit mehr Features enthalten, als Ihr Bericht verwendet. Zwei Einstellungen begrenzen, was von ArcGIS angefordert wird:

• Automatisch filtern - wenn Ihre Daten höchstens 350 Zeilen haben und Bestimmte Eigenschaft abgleichen aktiviert ist, werden nur die Features angefordert, die zu Ihren Zeilen passen. Bei mehr Zeilen wird der gesamte Layer angefordert. Das funktioniert gut mit Drilldown und mit Datenschnitten, die die Daten eingrenzen.
• ArcGIS SQL-WHERE-Klausel - ein Filter in ArcGIS SQL, etwa POPULATION > 1000000. Er wird verwendet, wenn Automatisch filtern deaktiviert und Bestimmte Eigenschaft abgleichen aktiviert ist. Er unterstützt bedingte Formatierung, sodass ein Measure den Filter aus der aktuellen Datenschnittauswahl erstellen kann.

Kleine Layer, bis 5.000 Features und etwa 8 MB, werden vollständig geladen. Größere Layer werden beim Verschieben und Zoomen kachelweise geladen, vereinfacht für die Zoomstufe, sodass sie schnell bleiben.

Dezimalgenauigkeit und Vereinfachungsfaktor sind nur für manche ArcGIS-Server von Bedeutung. Deshalb zeigt der Formatbereich jede der beiden Einstellungen nur an, wenn der Layer sie verwendet:

• Dezimalgenauigkeit ist die Zahl der Dezimalstellen, die ArcGIS für jede Koordinate liefert, 0 bis 15. Weniger Stellen bedeuten einen kleineren Download und gröbere Formen. Fünf Stellen entsprechen etwa einem Meter. Die Einstellung wird angezeigt, wenn der Server Features als JSON sendet und sie nicht selbst vereinfacht. In ArcGIS Online gehostete Layer senden Features in einem kompakten Binärformat, das sie ignoriert.
• Vereinfachungsfaktor legt fest, wie stark Formen vereinfacht werden, 0 bis 100, wenn ein großer Layer kachelweise von einem Server geladen wird, der die Kacheln nicht selbst vereinfachen kann. In ArcGIS Online gehostete Layer vereinfachen jede Kachel selbst für die Zoomstufe, und ein vollständig geladener Layer wird unverändert gezeichnet.

Beide werden angezeigt, bis die Karte den Layer gelesen hat. Ein von Ihnen festgelegter Wert bleibt erhalten und wird wieder verwendet, wenn Sie zu einem Layer wechseln, der ihn braucht.

Das ArcGIS-Styling des Layers verwenden

Neu in 1.1.0.11

Ein Layer kann so gezeichnet werden, wie sein Herausgeber ihn in ArcGIS eingerichtet hat:

• ArcGIS-Symbologie verwenden zeichnet den Layer mit seinen ArcGIS-Symbolen statt mit den Farben im Formatbereich. Das Styling, das am Element in ArcGIS Online gespeichert ist, wird verwendet, wenn es eines gibt. Die ArcGIS-Legende des Layers erscheint dann in der Legende. Wenn das ArcGIS-Styling nicht gezeichnet werden kann, werden die Farben des Formatbereichs verwendet.
• ArcGIS-Beschriftungen verwenden zeichnet die Beschriftungen, die am Layer in ArcGIS definiert sind, mit ihren Schriftarten, Farben und ihrem sichtbaren Zoombereich.
• ArcGIS-Pop-ups verwenden fügt der QuickInfo die Pop-up-Felder des Layers hinzu, in der Reihenfolge des Pop-ups, mit dessen Feldnamen, Zahlen- und Datumsformaten. Ihre eigenen Felder aus QuickInfos stehen zuerst.
• Aktualisierungsintervall (Sekunden) lädt den Layer nach einem Timer neu aus ArcGIS, für Layer, die sich ändern, während der Bericht geöffnet ist. 0 schaltet es aus, und das kürzeste Intervall beträgt 10 Sekunden.

Unter ArcGIS-Layer lesen Sie, was Icon Map Pro aus ArcGIS-Symbologie, -Beschriftungen und -Pop-ups zeichnen kann.

Sichtbarer Zoombereich

Wenn ArcGIS-Symbologie verwenden aktiviert ist, übernimmt der Layer auch den sichtbaren Bereich, den sein Herausgeber in ArcGIS festgelegt hat, wie im ArcGIS Map Viewer: Er wird ausgeblendet, wenn die Karte über diese Maßstäbe hinaus heraus- oder hineingezoomt wird. Der am Element in ArcGIS Online gespeicherte Bereich wird verwendet, wenn es einen gibt. Min. Zoom und Max. Zoom können den Bereich weiter einschränken, den Layer aber nicht außerhalb davon anzeigen.

Zum Beispiel ist der Bundesstaaten-Layer des Esri-Dienstes USA Boundaries 2023 ab 1:75.000.000 sichtbar. Mit aktivierter Einstellung ArcGIS-Symbologie verwenden erscheint er ab Zoomstufe 2, ohne sie ab Zoomstufe 0.

Um den Bereich eines Layers zu prüfen, öffnen Sie ihn im ArcGIS Map Viewer und sehen Sie sich seinen sichtbaren Bereich an, oder suchen Sie auf der Seite des Layers im ArcGIS REST Services Directory nach Min. Scale und Max. Scale. Um den Layer bei jeder Zoomstufe anzuzeigen, deaktivieren Sie ArcGIS-Symbologie verwenden und färben Sie den Layer mit den Einstellungen im Formatbereich.

Vektorkacheldienste

Neu in 1.1.0.11

Sie können einen Vektorkacheldienst einfügen oder in ArcGIS durchsuchen einen wählen. Vektorkachelebene listet dann die Ebenen in den Kacheln auf. Wählen Sie diejenige, deren Formen mit Ihren Daten verknüpft werden sollen.

Viele ArcGIS-Vektorkacheldienste enthalten nur Formen, ohne Attribute. In diesem Fall gibt es in den Kacheln nichts, womit verknüpft werden könnte. Wenn der Dienst aus einem gehosteten Feature-Layer veröffentlicht wurde, werden Ihre Daten stattdessen mit diesem Feature-Layer verknüpft, und ein Hinweis im Formatbereich teilt Ihnen das mit. Andernfalls werden die Formen ohne Verknüpfung gezeichnet, und ein Hinweis schlägt vor, den Feature-Layer oder einen mit Attributen veröffentlichten Vektorkacheldienst zu verwenden.

ArcGIS-Symbologie, -Beschriftungen und -Pop-ups sind für eine Verknüpfung mit Vektorkacheln nicht verfügbar.

Drilldown und mehrere Ebenen

Die Ebene kann bis zu fünf ArcGIS-Layer enthalten. Mehrere Ebenen anzeigen als in der Gruppe Einrichtung bestimmt, wie sie verwendet werden:

• Drilldown - es wird jeweils ein Layer gezeichnet, entsprechend der Drillstufe von Power BI. Legen Sie eine Hierarchie in ID, legen Sie Anzahl der Stufen fest, und geben Sie jeder Stufe ihren eigenen ArcGIS-Layer und ihre eigene Eigenschaft für den Abgleich. Für Feature-Referenz fügen Sie ein Feld hinzu, das auf jeder Stufe verwendet wird, oder ein Feld für jede Stufe in der Reihenfolge der Hierarchie.
• Mehrere Ebenen - alle Layer werden zusammen gezeichnet. Jeder hat eine Einstellung Feature-Referenzfeld, die wählt, mit welchem Ihrer Felder in Feature-Referenz er verknüpft wird.

Wählen Sie die Stufe oder Ebene, die Sie bearbeiten möchten, in Stufe konfigurieren: oder Ebene konfigurieren:.

Auswahl, QuickInfos und Zoom

• Klicken Sie auf ein zugeordnetes Feature, um seine Zeile auszuwählen und den Rest des Berichts kreuzzufiltern. Siehe Auswahl, Kreuzfilterung und Hervorhebung.
• Wenn Sie auf ein zugeordnetes Feature zeigen, erscheinen die Felder in QuickInfos. Eigenschaft zur QuickInfo hinzufügen fügt die abgeglichene Eigenschaft hinzu. Alle Eigenschaften zur QuickInfo hinzufügen fügt die ArcGIS-Attribute des Features hinzu oder nur das in QuickInfo-Eigenschaft benannte, mit QuickInfo-Titel als Bezeichnung.
• QuickInfos zu nicht zugeordneten Formen hinzufügen zeigt QuickInfos auf Features ohne passende Zeile.
• Die Karte zoomt auf die zugeordneten Features, bei deren Zeilen In Auto-Zoom einbeziehen auf Ja steht.

Einstellungen

Alle Einstellungen finden Sie unter Formatbereich > Datenebenen, in den Gruppen ArcGIS-Layer - Einrichtung, ArcGIS-Layer - Konfiguration und ArcGIS-Layer - Formatierung. Bei mehr als einer Stufe oder Ebene enden die Titel mit deren Nummer, zum Beispiel ArcGIS-Layer - Konfiguration (Stufe 2).

Mit fx gekennzeichnete Einstellungen unterstützen bedingte Formatierung.

Einrichtung

Konfiguration

Vereinfachungsfaktor und Dezimalgenauigkeit werden nur angezeigt, wenn der Layer sie verwendet, siehe Nur die benötigten Features laden oben. Wenn ArcGIS-Symbologie verwenden aktiviert ist, wirken Min. Zoom und Max. Zoom innerhalb des eigenen sichtbaren Bereichs des Layers, siehe Sichtbarer Zoombereich oben.

Formatierung

Füllfarbe und Konturfarbe unterstützen bedingte Formatierung, sodass jedes Feature anhand seiner Zeile eingefärbt werden kann.

Polygone werden mit Füllung und Kontur gezeichnet, Linien mit den Kontureinstellungen und Punkte als Kreise fester Größe.

Im Ebenen-Manager

Jeder ArcGIS-Layer ist eine Zeile im Ebenen-Manager, benannt mit seinem ArcGIS-Titel. Wählen Sie die Zeile aus, um Sichtbar, Sichtbar bei Zoom, ArcGIS-Symbologie verwenden und ArcGIS-Beschriftungen verwenden zu ändern. Mit ArcGIS durchsuchen öffnen wählen Sie einen anderen Layer oder ein anderes Feld für die Verknüpfung. Farben werden im Formatbereich festgelegt. Siehe Ebenen bearbeiten, neu anordnen und entfernen.

Tipps und Grenzen

• Nichts ist eingefärbt. Die Werte in Feature-Referenz passen nicht zum gewählten Feld. Vergleichen Sie einige Werte mit der Attributtabelle des Layers in ArcGIS. Achten Sie auf führende Nullen, Groß- und Kleinschreibung und Leerzeichen.
• Die Ebene ist langsam. Aktivieren Sie Bestimmte Eigenschaft abgleichen, und verwenden Sie dann Automatisch filtern oder eine WHERE-Klausel, sodass nur die benötigten Features angefordert werden.
• Bis zu fünf ArcGIS-Layer.
• Der ArcGIS-Layer ist nicht verfügbar, wenn die Grundkarte ein benutzerdefiniertes Bild ist.
• ArcGIS-Inhalte können auch die anderen Datenebenen erreichen: ein GeoJSON-Link mit Quelle ist ArcGIS in Formen aus Dateien oder ein Vektorkacheldienst mit Quelle ist ArcGIS in Vektorkacheln.

Verschwindet der Layer beim Herauszoomen, hat er in ArcGIS einen sichtbaren Bereich, und ArcGIS-Symbologie verwenden ist aktiviert. Siehe Sichtbarer Zoombereich oben.

Ein Klick auf ein Feature einer Datenebene wählt es aus. Pop-ups, die sich bei Klick öffnen, sind eine Funktion der ArcGIS-Referenzebenen.
