Couches ArcGIS liées aux données

Cette couche dessine les entités d'une couche d'ArcGIS Online ou d'ArcGIS Enterprise et joint chacune à une ligne de vos données. Utilisez-la lorsque votre organisation publie déjà ses limites, ses équipements ou ses réseaux dans ArcGIS et que vous voulez les colorer et les sélectionner depuis Power BI sans exporter de fichiers.

Pour dessiner une couche ArcGIS telle qu'elle est publiée, sans la joindre à vos données, utilisez plutôt une couche de référence ArcGIS.

Ce qu'il vous faut

Ajoutez ces champs au visuel :

Il vous faut aussi la couche ArcGIS, et un accès à celle-ci. Les couches publiques ne nécessitent aucune information d'identification. Pour les couches sécurisées, configurez d'abord la connexion, voir Se connecter à ArcGIS.

Dans le volet Format, cette couche s'appelle Couche ArcGIS. Dans le Gestionnaire de couches, sa vignette s'appelle Couche d'entités ArcGIS.

Ajouter la couche

1. Ajoutez ID et Référence d'entité au visuel.
2. Dans le volet Format, ouvrez Gestionnaire de couches et activez Ouvrir le Gestionnaire de couches.
3. Sélectionnez Ajouter une couche, puis Couche de données, puis la vignette Couche d'entités ArcGIS.

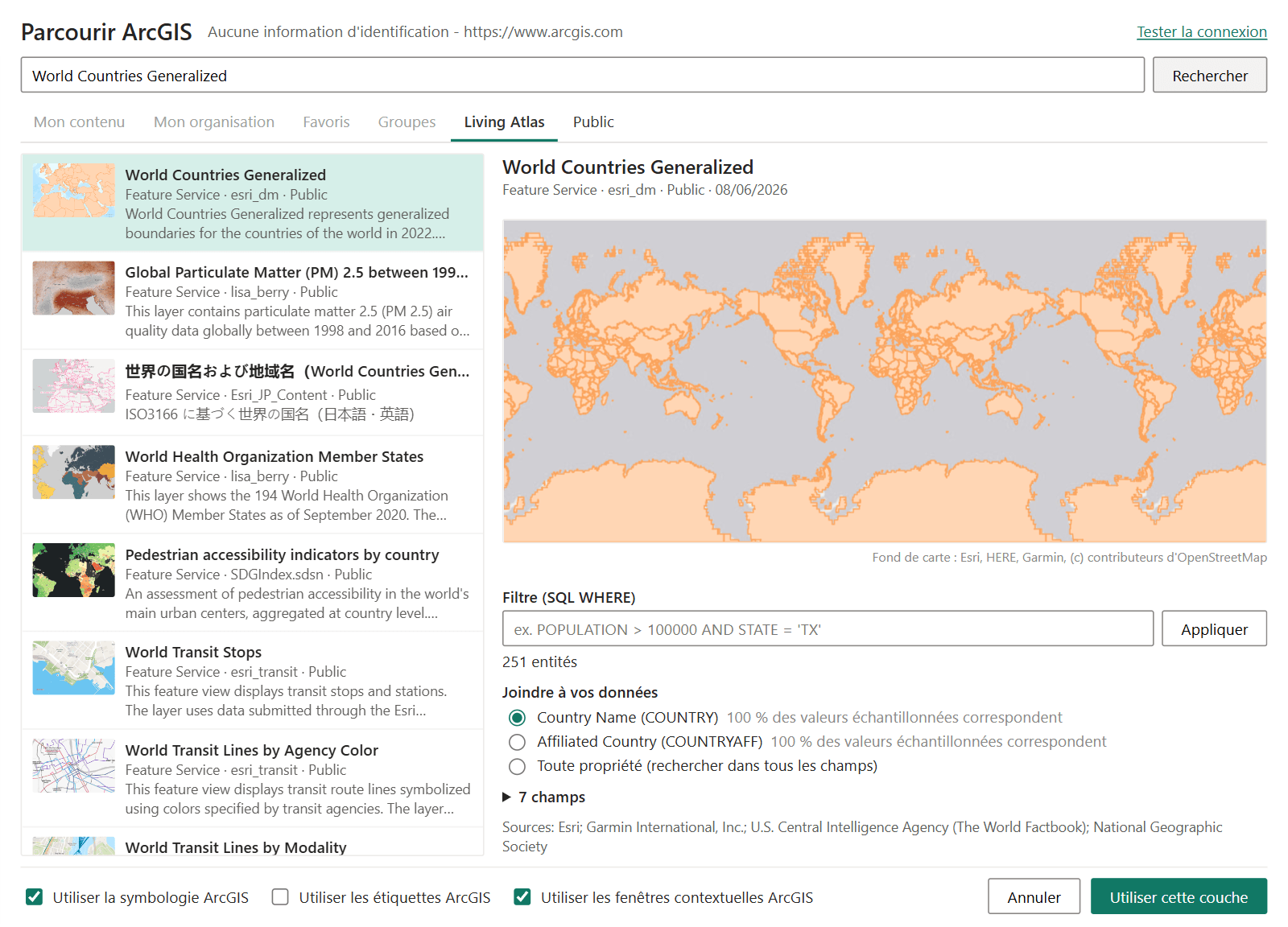

4. Sélectionnez Parcourir ArcGIS. Parcourir ArcGIS s'ouvre dans sa propre fenêtre.
5. Recherchez la couche, ou collez son URL, sa page d'élément ou son identifiant d'élément dans la zone de recherche. Sélectionnez-la pour en voir un aperçu.
6. Sous Joindre à vos données, choisissez le champ qui contient vos valeurs de Référence d'entité. La liste affiche les champs qui correspondent à vos données, chacun avec le pourcentage de valeurs échantillonnées qui correspondent, ainsi que Toute propriété (rechercher dans tous les champs). La meilleure correspondance est choisie pour vous.
7. Sélectionnez Utiliser cette couche. Le Gestionnaire de couches revient avec la couche sur la carte.

Le pied de page de Parcourir ArcGIS contient aussi les cases à cocher Utiliser la symbologie ArcGIS, Utiliser les étiquettes ArcGIS et Utiliser les fenêtres contextuelles ArcGIS.

L'ouverture de Parcourir ArcGIS enregistre d'abord les autres modifications en attente dans le Gestionnaire de couches.

Vous pouvez faire la même chose depuis le volet Format : dans Couches de données, activez Couche ArcGIS, puis dans Couche ArcGIS - Configuration, activez Parcourir ArcGIS ou collez un lien dans URL de la couche ArcGIS. Pour colorer chaque entité à partir de vos données, sélectionnez le bouton fx à côté de Couche ArcGIS - Mise en forme > Couleur de remplissage.

Liens que vous pouvez utiliser

Fonctionnement de la jointure

Chaque entité ArcGIS possède des attributs. La couche compare votre valeur de Référence d'entité à un attribut de chaque entité, sous forme de texte. Lorsqu'ils sont identiques, l'entité prend la mise en forme et les info-bulles de cette ligne et peut être sélectionnée.

• Activez Correspondre à une propriété spécifique et choisissez le champ dans Propriété à faire correspondre. Une fois que la carte a lu la couche, Propriété à faire correspondre est une liste des champs de la couche.
• Lorsque Correspondre à une propriété spécifique est désactivé, chaque attribut de chaque entité est vérifié, ce qui est plus lent.
• Si plusieurs lignes ont la même valeur de Référence d'entité, la première ligne est utilisée.
• Les entités sans ligne correspondante sont dessinées dans les couleurs des éléments sans correspondance et ne peuvent pas être sélectionnées. Activez Supprimer les formes sans correspondance pour les masquer.

Lorsque Correspondre à une propriété spécifique est activé, chaque champ de la liste Propriété à faire correspondre indique dans quelle mesure il correspond à un échantillon de vos valeurs, par exemple « 85 % de correspondance », et la meilleure correspondance est présélectionnée. Une note située en dessous indique combien de vos valeurs de Référence d'entité ont trouvé une entité. Utilisez-la pour repérer les clés écrites différemment dans vos données et dans ArcGIS, comme des zéros non significatifs manquants.

Charger uniquement les entités nécessaires

Une grande couche ArcGIS peut contenir bien plus d'entités que votre rapport n'en utilise. Deux paramètres limitent ce qui est demandé à ArcGIS :

• Filtrer automatiquement - lorsque vos données comptent 350 lignes ou moins et que Correspondre à une propriété spécifique est activé, seules les entités qui correspondent à vos lignes sont demandées. Avec davantage de lignes, toute la couche est demandée. Ce paramètre fonctionne bien avec l'exploration et avec les segments qui restreignent les données.
• Clause SQL WHERE ArcGIS - un filtre en SQL ArcGIS, tel que POPULATION > 1000000. Il est utilisé lorsque Filtrer automatiquement est désactivé et que Correspondre à une propriété spécifique est activé. Il accepte la mise en forme conditionnelle : une mesure peut donc construire le filtre à partir de la sélection actuelle du segment.

Les petites couches, jusqu'à 5 000 entités et environ 8 Mo, sont chargées en entier. Les couches plus grandes sont chargées par tuiles à mesure que vous vous déplacez et zoomez, simplifiées pour le niveau de zoom, de sorte qu'elles restent rapides.

Précision décimale et Facteur de simplification ne comptent que pour certains serveurs ArcGIS : le volet Format n'affiche donc chacun d'eux que lorsque la couche l'utilise.

• Précision décimale est le nombre de décimales qu'ArcGIS renvoie pour chaque coordonnée, de 0 à 15. Moins de décimales signifient un téléchargement plus léger et des formes plus grossières. Cinq décimales correspondent à environ un mètre. Ce paramètre est affiché lorsque le serveur envoie les entités en JSON et ne les simplifie pas lui-même. Les couches hébergées dans ArcGIS Online les envoient dans un format binaire compact qui l'ignore.
• Facteur de simplification est le degré de simplification des formes, de 0 à 100, lorsqu'une grande couche est chargée par tuiles depuis un serveur qui ne peut pas simplifier les tuiles lui-même. Les couches hébergées dans ArcGIS Online simplifient chaque tuile pour le niveau de zoom, et une couche chargée en entier est dessinée telle quelle.

Les deux sont affichés tant que la carte n'a pas lu la couche. Une valeur que vous définissez est conservée, et réutilisée si vous passez à une couche qui en a besoin.

Utiliser le style ArcGIS de la couche

Nouveau dans la version 1.1.0.11

Une couche peut être dessinée avec ce que son éditeur a configuré dans ArcGIS :

• Utiliser la symbologie ArcGIS dessine la couche avec ses symboles ArcGIS au lieu des couleurs du volet Format. Le style enregistré sur l'élément dans ArcGIS Online est utilisé lorsqu'il existe. La légende ArcGIS de la couche apparaît alors dans la légende. Si le style ArcGIS ne peut pas être dessiné, les couleurs du volet Format sont utilisées.
• Utiliser les étiquettes ArcGIS dessine les étiquettes définies sur la couche dans ArcGIS, avec leurs polices, leurs couleurs et leur plage de zoom visible.
• Utiliser les fenêtres contextuelles ArcGIS ajoute à l'info-bulle les champs de la fenêtre contextuelle de la couche, dans l'ordre de la fenêtre contextuelle, avec ses noms de champs et ses formats de nombre et de date. Vos propres champs Info-bulles viennent en premier.
• Intervalle d'actualisation (secondes) recharge la couche depuis ArcGIS à intervalles réguliers, pour les couches qui changent pendant que le rapport est ouvert. 0 désactive ce paramètre, et l'intervalle le plus court est de 10 secondes.

Consultez Couches ArcGIS pour savoir ce qu'Icon Map Pro peut dessiner à partir de la symbologie, des étiquettes et des fenêtres contextuelles ArcGIS.

Plage de zoom visible

Lorsque Utiliser la symbologie ArcGIS est activé, la couche conserve aussi la plage visible que son éditeur a définie dans ArcGIS, comme dans le Map Viewer d'ArcGIS : elle est masquée lorsque la carte est dézoomée ou zoomée au-delà de ces échelles. La plage enregistrée sur l'élément dans ArcGIS Online est utilisée lorsqu'il y en a une. Zoom min et Zoom max peuvent restreindre davantage la plage, mais ne peuvent pas afficher la couche en dehors.

Par exemple, la couche des États du service USA Boundaries 2023 d'Esri est visible à partir du 1:75 000 000. Avec Utiliser la symbologie ArcGIS activé, elle apparaît à partir du zoom 2. Sans, elle apparaît à partir du zoom 0.

Pour vérifier la plage d'une couche, ouvrez-la dans le Map Viewer d'ArcGIS et consultez sa plage visible, ou cherchez Min. Scale et Max. Scale sur la page de la couche dans l'annuaire des services REST d'ArcGIS. Pour afficher la couche à tous les niveaux de zoom, désactivez Utiliser la symbologie ArcGIS et colorez la couche avec les paramètres du volet Format.

Services de tuiles vectorielles

Nouveau dans la version 1.1.0.11

Vous pouvez coller un service de tuiles vectorielles, ou en choisir un dans Parcourir ArcGIS. Couche de tuiles vectorielles liste alors les couches contenues dans les tuiles. Choisissez celle dont les formes doivent être jointes à vos données.

De nombreux services de tuiles vectorielles ArcGIS ne contiennent que des formes, sans attributs. Dans ce cas, il n'y a rien dans les tuiles à quoi joindre vos données. Si le service a été publié à partir d'une couche d'entités hébergée, vos données sont jointes à cette couche d'entités à la place, et une note dans le volet Format vous l'indique. Sinon, les formes sont dessinées sans jointure, et une note suggère d'utiliser la couche d'entités ou un service de tuiles vectorielles publié avec des attributs.

La symbologie, les étiquettes et les fenêtres contextuelles ArcGIS ne sont pas disponibles pour une jointure sur des tuiles vectorielles.

Exploration et plusieurs couches

La couche peut contenir jusqu'à cinq couches ArcGIS. Afficher plusieurs couches sous forme de dans le groupe Paramétrage détermine comment elles sont utilisées :

• Exploration - une seule couche est dessinée à la fois, selon le niveau d'exploration de Power BI. Placez une hiérarchie dans ID, définissez Nombre de Niveaux, et donnez à chaque niveau sa propre couche ArcGIS et sa propriété de correspondance. Pour Référence d'entité, ajoutez un seul champ utilisé à chaque niveau, ou un champ par niveau dans l'ordre de la hiérarchie.
• Plusieurs couches - toutes les couches sont dessinées ensemble. Chacune possède un paramètre Champ de référence d'entité qui choisit auquel de vos champs Référence d'entité elle est jointe.

Choisissez le niveau ou la couche à modifier dans Configurer le niveau : ou Configurer la couche :.

Sélection, info-bulles et zoom

• Cliquez sur une entité avec correspondance pour sélectionner sa ligne et appliquer un filtrage croisé au reste du rapport. Consultez Sélection, filtrage croisé et mise en surbrillance.
• Pointer sur une entité avec correspondance affiche les champs de Info-bulles. Ajouter une propriété à l'info-bulle ajoute la propriété associée. Ajouter toutes les propriétés à l'info-bulle ajoute les attributs ArcGIS de l'entité, ou seulement celui qui est nommé dans Propriété de l'info-bulle, avec Titre de l'info-bulle comme libellé.
• Ajouter des info-bulles aux formes sans correspondance affiche des info-bulles sur les entités sans ligne correspondante.
• La carte zoome sur les entités avec correspondance dont les lignes ont Inclure dans le zoom automatique réglé sur Oui.

Paramètres

Tous les paramètres se trouvent dans Volet Format > Couches de données, dans les groupes Couche ArcGIS - Paramétrage, Couche ArcGIS - Configuration et Couche ArcGIS - Mise en forme. Avec plusieurs niveaux ou couches, les titres se terminent par le numéro correspondant, par exemple Couche ArcGIS - Configuration (niveau 2).

Les paramètres marqués fx acceptent la mise en forme conditionnelle.

Paramétrage

Configuration

Facteur de simplification et Précision décimale ne sont affichés que lorsque la couche les utilise, voir Charger uniquement les entités nécessaires plus haut. Lorsque Utiliser la symbologie ArcGIS est activé, Zoom min et Zoom max agissent à l'intérieur de la plage visible propre à la couche, voir Plage de zoom visible plus haut.

Mise en forme

Couleur de remplissage et Couleur du contour acceptent la mise en forme conditionnelle : chaque entité peut donc être colorée à partir de sa ligne.

Les polygones sont dessinés avec un remplissage et un contour, les lignes avec les paramètres de contour, et les points sous forme de cercles de taille fixe.

Dans le Gestionnaire de couches

Chaque couche ArcGIS est une ligne du Gestionnaire de couches, nommée d'après son titre ArcGIS. Sélectionnez la ligne pour modifier Visible, Visible au zoom, Utiliser la symbologie ArcGIS et Utiliser les étiquettes ArcGIS. Ouvrir Parcourir ArcGIS vous permet de choisir une autre couche ou un autre champ de jointure. Les couleurs se définissent dans le volet Format. Consultez Modifier, réordonner et retirer des couches.

Conseils et limites

• Rien n'est coloré. Les valeurs de Référence d'entité ne correspondent pas au champ choisi. Comparez quelques valeurs avec la table attributaire de la couche dans ArcGIS. Recherchez les zéros non significatifs, la casse et les espaces.
• La couche est lente. Activez Correspondre à une propriété spécifique, puis utilisez Filtrer automatiquement ou une clause WHERE afin que seules les entités nécessaires soient demandées.
• Jusqu'à cinq couches ArcGIS.
• La couche ArcGIS n'est pas disponible lorsque le fond de carte est une image personnalisée.
• Le contenu ArcGIS peut aussi alimenter les autres couches de données : un lien GeoJSON avec La source est ArcGIS dans Formes depuis des fichiers, ou un service de tuiles vectorielles avec La source est ArcGIS dans Tuiles vectorielles.

Si la couche disparaît quand vous dézoomez, elle a une plage visible dans ArcGIS et Utiliser la symbologie ArcGIS est activé. Voir Plage de zoom visible plus haut.

Cliquer sur une entité d'une couche de données la sélectionne. Les fenêtres contextuelles qui s'ouvrent au clic sont une fonctionnalité des couches de référence ArcGIS.
