Cercles
La couche Cercles dessine un cercle à chaque longitude et latitude, dimensionné par un nombre de vos données. Utilisez-la pour des magasins, des sites, des clients, des incidents ou tout autre élément qui est un point associé à une valeur.
Ce qu'il vous faut
Ajoutez ces champs au visuel dans le volet Générer :
| Puits de champs | Ce qu'il faut y placer |
|---|---|
| * ID (obligatoire) | Une valeur unique pour chaque ligne, comme un nom ou un code de magasin |
| Longitude (X) | La longitude en degrés décimaux, résumée par Moyenne |
| Latitude (Y) | La latitude en degrés décimaux, résumée par Moyenne |
| Taille du cercle | Un nombre qui définit la taille de chaque cercle |
Une ligne n'est dessinée sous forme de cercle que lorsque les quatre champs ont une valeur. Taille du cercle est obligatoire : une ligne sans valeur de taille n'est pas dessinée. Si vous voulez que tous les cercles aient la même taille, ajoutez une mesure qui renvoie le même nombre pour chaque ligne.
Ces champs doivent être vides sur les lignes d'un cercle, car ils signalent qu'une ligne appartient à une autre couche : Longitude de destination, Latitude de destination, Image / WKT / GeoJSON, Référence d'entité, Pondération de la carte thermique, Pondération de cellule (H3/S2/A5/Geohash) et Hauteur de colonne. Si votre carte n'utilise que des cercles, laissez ces puits de champs vides.
Ajouter des cercles à la carte
Sur une nouvelle carte, la couche Cercles est déjà activée : les cercles apparaissent donc dès que les quatre champs sont en place.
- Ajoutez Icon Map Pro à la page de rapport et ajoutez un champ à * ID (obligatoire).
- Ajoutez vos coordonnées à Longitude (X) et Latitude (Y). Réglez chacune sur Moyenne.
- Ajoutez un nombre à Taille du cercle.
Si aucun cercle n'apparaît et que le panneau Quel type de carte créez-vous ? est affiché, sélectionnez la vignette Cercles. Elle liste les champs encore manquants et active la couche.

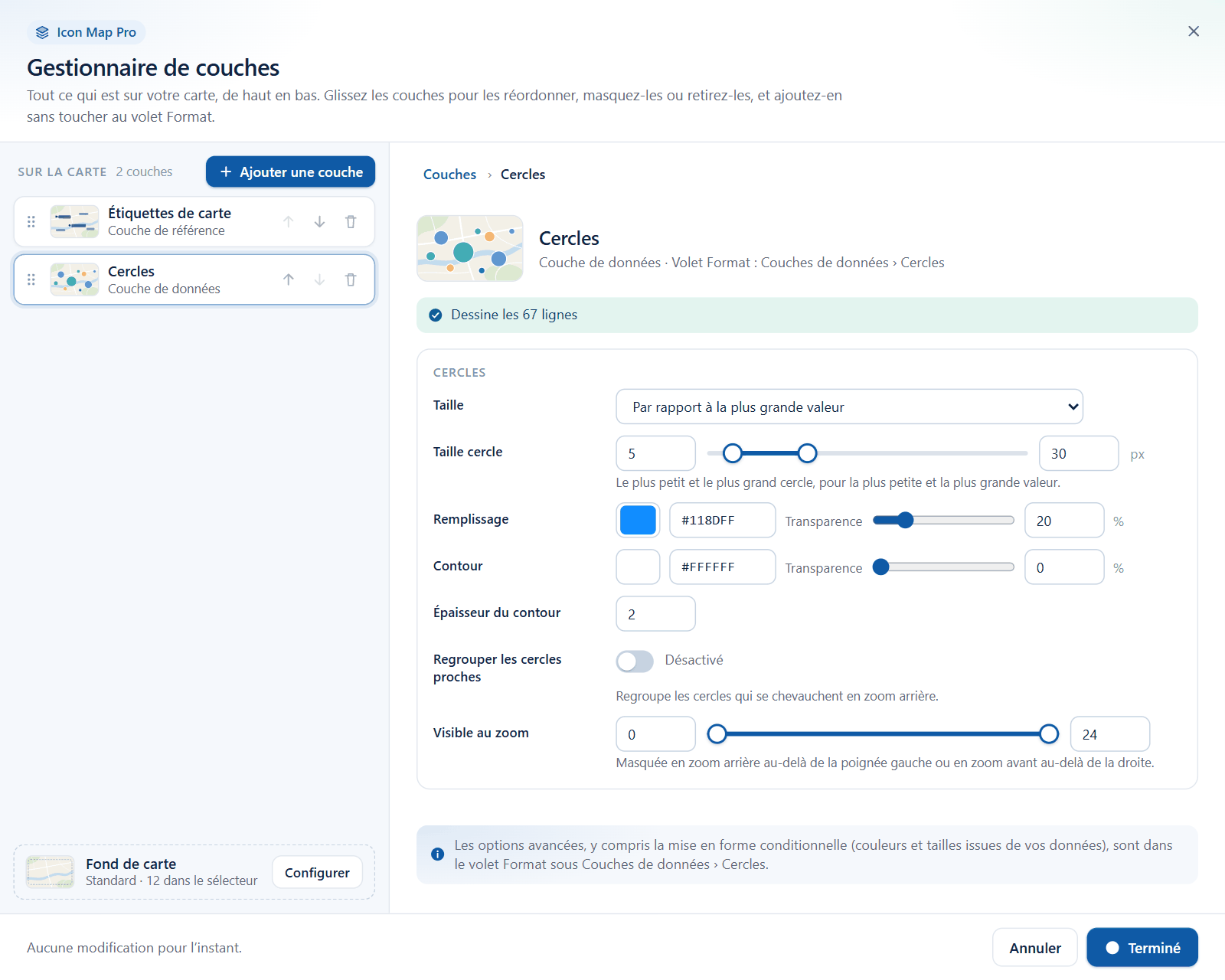

Styler les cercles dans le Gestionnaire de couches
- Dans le volet Format, développez Gestionnaire de couches et activez Ouvrir le Gestionnaire de couches.
- Sélectionnez la ligne Cercles dans la liste de gauche. Si Cercles n'est pas dans la liste, sélectionnez Ajouter une couche, puis Couche de données, puis Cercles.
- Modifiez la taille, le remplissage, le contour et la plage de zoom.
- Sélectionnez Appliquer les modifications.
Le Gestionnaire de couches propose ces paramètres :
| Paramètre du Gestionnaire de couches | Équivalent dans le volet Format |
|---|---|
| Taille | Comportement de la taille |
| Taille cercle | Taille minimale et Taille maximale |
| Remplissage | Couleur de remplissage et Transparence du remplissage |
| Contour | Couleur du contour et Transparence du contour |
| Épaisseur du contour | Largeur du contour |
| Regrouper les cercles proches | Regrouper les cercles |
| Visible au zoom | Zoom minimal et Zoom maximal |
Tout le reste, y compris la mise en forme conditionnelle (fx), se trouve dans Volet Format > Couches de données. Les deux restent toujours synchronisés, car ils modifient les mêmes paramètres. Consultez Modifier, réordonner et retirer des couches.
Comment les cercles sont dimensionnés
Comportement de la taille détermine comment la valeur de Taille du cercle devient une taille à l'écran.
| Comportement de la taille | Rôle |
|---|---|
| Relative | La plus petite valeur de vos données reçoit la Taille minimale, la plus grande reçoit la Taille maximale, et les autres sont mises à l'échelle entre les deux. Si toutes les valeurs sont identiques, tous les cercles reçoivent la Taille minimale. |
| Taille en pixels | La valeur est le rayon du cercle en pixels. Une valeur de 10 dessine un cercle de 20 pixels de diamètre. |
| Taille en mètres | La valeur est le rayon du cercle en mètres sur le terrain. Les cercles grandissent et rétrécissent avec le zoom, comme une zone réelle sur la carte. |
Taille minimale et Taille maximale sont aussi des rayons en pixels.
Colorer les cercles à partir de vos données
Couleur de remplissage, Couleur du contour et les autres paramètres de mise en forme ont chacun un bouton fx. Sélectionnez-le à côté de Couleur de remplissage pour colorer les cercles selon une règle, une échelle de couleurs sur une mesure ou un champ qui contient une couleur. Chaque ligne obtient son propre résultat. Consultez Mise en forme conditionnelle.
Paramètres
Tous ces paramètres se trouvent dans Volet Format > Couches de données. Les groupes apparaissent lorsque le commutateur Cercles est activé. La colonne fx indique les paramètres qui acceptent la mise en forme conditionnelle.
Cercles - Configuration
| Paramètre | Rôle | Valeur par défaut | fx |
|---|---|---|---|
| Comportement de la taille | Comment la valeur de taille est utilisée : Relative, Taille en pixels ou Taille en mètres. Voir ci-dessus. | Relative | |
| Taille minimale | Rayon en pixels du plus petit cercle. Affiché pour Relative. De 0 à 100. | 5 | |
| Taille maximale | Rayon en pixels du plus grand cercle. Affiché pour Relative. De 0 à 100. | 30 | |
| Regrouper les cercles | Regroupe les cercles proches en un seul cluster. Consultez Clusters. | Désactivé | |
| Alignement d'inclinaison | Comment les cercles se placent lorsque la carte est inclinée. Carte les pose à plat sur la carte. Fenêtre d'affichage les garde droits, face à vous. | Fenêtre d'affichage | |
| Échelle d'inclinaison | Comment les cercles sont dimensionnés lorsque la carte est inclinée. Carte rend les cercles éloignés plus petits. Fenêtre d'affichage les garde tous à la même taille. | Carte | |
| Inclure dans le zoom automatique | Indique si un cercle compte dans la zone sur laquelle la carte zoome. | Oui | Oui |
| Inclure l'info-bulle | Indique si un cercle affiche une info-bulle. | Oui | Oui |
| Sélectionnable | Indique si un cercle peut être sélectionné. | Oui | Oui |
| Z-Index | Ordre de dessin parmi les couches. Les couches dont la valeur est plus élevée se dessinent au-dessus. De 0 à 1000. | 405 | |
| Zoom minimal | Les cercles sont masqués lorsque la carte est dézoomée au-delà de ce niveau. | 0 | |
| Zoom maximal | Les cercles sont masqués lorsque la carte est zoomée au-delà de ce niveau. | 24 | |
| EPSG | Système de coordonnées de votre longitude et de votre latitude. Modifiez-le si vos coordonnées ne sont pas en degrés décimaux. | 4326 |
Cercles - Mise en forme
| Paramètre | Rôle | Valeur par défaut | fx |
|---|---|---|---|
| Couleur du contour | Couleur du contour du cercle. | Couleur du thème | Oui |
| Transparence du contour | 0 est opaque, 100 est invisible. | 0 | Oui |
| Largeur du contour | Largeur du contour en pixels. 0 le supprime. | 2 | Oui |
| Couleur de remplissage définie par le cluster | Affiché lorsque Regrouper les cercles est activé. Les cercles qui ne sont pas dans un cluster prennent la couleur de leur valeur de Groupe de cluster au lieu de la Couleur de remplissage. | Activé | |
| Couleur de remplissage | Couleur du cercle. | Couleur du thème | Oui |
| Transparence du remplissage | 0 est opaque, 100 est invisible. | 20 | Oui |
| Flou | Adoucit le bord du cercle. 0 donne un bord net, 100 estompe tout le cercle depuis son centre. | 0 | Oui |
Sélection, info-bulles et étiquettes
- Sélection. Sélectionnez un cercle pour appliquer un filtrage croisé ou une mise en surbrillance croisée au reste de la page de rapport. Maintenez Ctrl enfoncé pour en sélectionner plusieurs. Les cercles que vous n'avez pas sélectionnés s'estompent, selon les valeurs de transparence de la carte Interactivité. Consultez Sélection, filtrage croisé et mise en surbrillance.
- Info-bulles. Sans champ dans Info-bulles, l'info-bulle affiche l'ID et la valeur de Taille du cercle. Dès que vous ajoutez des champs à Info-bulles, l'info-bulle affiche uniquement ces champs. Consultez Info-bulles.
- Étiquettes. Les cercles peuvent porter des étiquettes de données, placées au centre, au-dessus, en dessous, à gauche ou à droite du cercle. Consultez Étiquettes de données.
- Légende. Les cercles peuvent avoir leur propre entrée dans la légende. Lorsque la Couleur de remplissage est définie par la mise en forme conditionnelle (fx), la légende affiche les couleurs, mais elle ne nomme les catégories que si Description - Cercles dans Volet Format > Légende > Libellés de la légende est aussi défini avec fx. Consultez Légende.
Réglez Inclure l'info-bulle ou Sélectionnable sur Non, ou utilisez fx pour les définir ligne par ligne, pour les cercles présents uniquement pour le contexte.
Conseils et limites
- Une ligne qui a une valeur à la fois dans Taille du cercle et dans Hauteur de colonne n'est dessinée par aucune des deux couches. Utilisez l'une ou l'autre sur chaque ligne.
- Une ligne de données avec des coordonnées de destination est une ligne tracée, pas un cercle. La couche Lignes peut dessiner des cercles aux extrémités de ses lignes. Consultez Lignes.
- Les cercles et les images ont chacun leur propre position dans l'ordre de dessin : les cercles au Z-Index de Cercles (405), les images au Z-Index d'Images (410).
- Lorsque de nombreux cercles se chevauchent, augmentez la Transparence du remplissage, activez Regrouper les cercles, ou envisagez une Carte thermique ou des Cellules.
- Le visuel charge 30 000 lignes par défaut. Consultez Lignes de données et limites pour en charger davantage.
- Les contours en tirets et les remplissages hachurés font partie du moteur Hérité : consultez la documentation de la version 1.1.0.9 et des versions antérieures.
