Vista, zoom y proyección
Estos ajustes deciden qué parte del mundo muestra el mapa y cómo pueden moverse por él los lectores: si el mapa hace zoom a sus datos, hasta dónde pueden los lectores hacer zoom e inclinar, y si el mapa es plano o un globo.
Las dos formas en que un mapa elige su vista
Un mapa está en uno de dos modos.
- Ajuste a los datos. Con Zoom automático activado (el valor predeterminado), el mapa se mueve para encuadrar los datos que muestra. Cuando una segmentación de datos o un filtro cambia los datos, el mapa los vuelve a encuadrar.
- Una vista fija. Con Zoom automático desactivado, el mapa se abre en la vista que usted define: un centro, un nivel de zoom, una inclinación y una rotación.
Ambos se definen en panel Formato > Mapa > Zoom.
Definir una vista fija
- En panel Formato > Mapa > Zoom, desactive Zoom automático.
- Mientras edita el informe, desplace, acerque, incline y rote el mapa hasta la vista que quiera.
El mapa escribe la vista en Latitud predeterminada, Longitud predeterminada, Nivel de zoom predeterminado, Inclinación predeterminada y Rumbo predeterminado a medida que lo mueve. También puede escribir los valores. Esto solo ocurre mientras edita el informe. Un lector que mueve el mapa no cambia nada.
Ajustar a los datos, una sola vez
Para encuadrar los datos cuando se abre el informe y dejar después la vista como está, mantenga Zoom automático activado y active Aplicar el zoom solo en la carga inicial.
Dónde están los ajustes
Todos los ajustes de esta página están en el panel Formato, en las tarjetas Mapa y Controles.

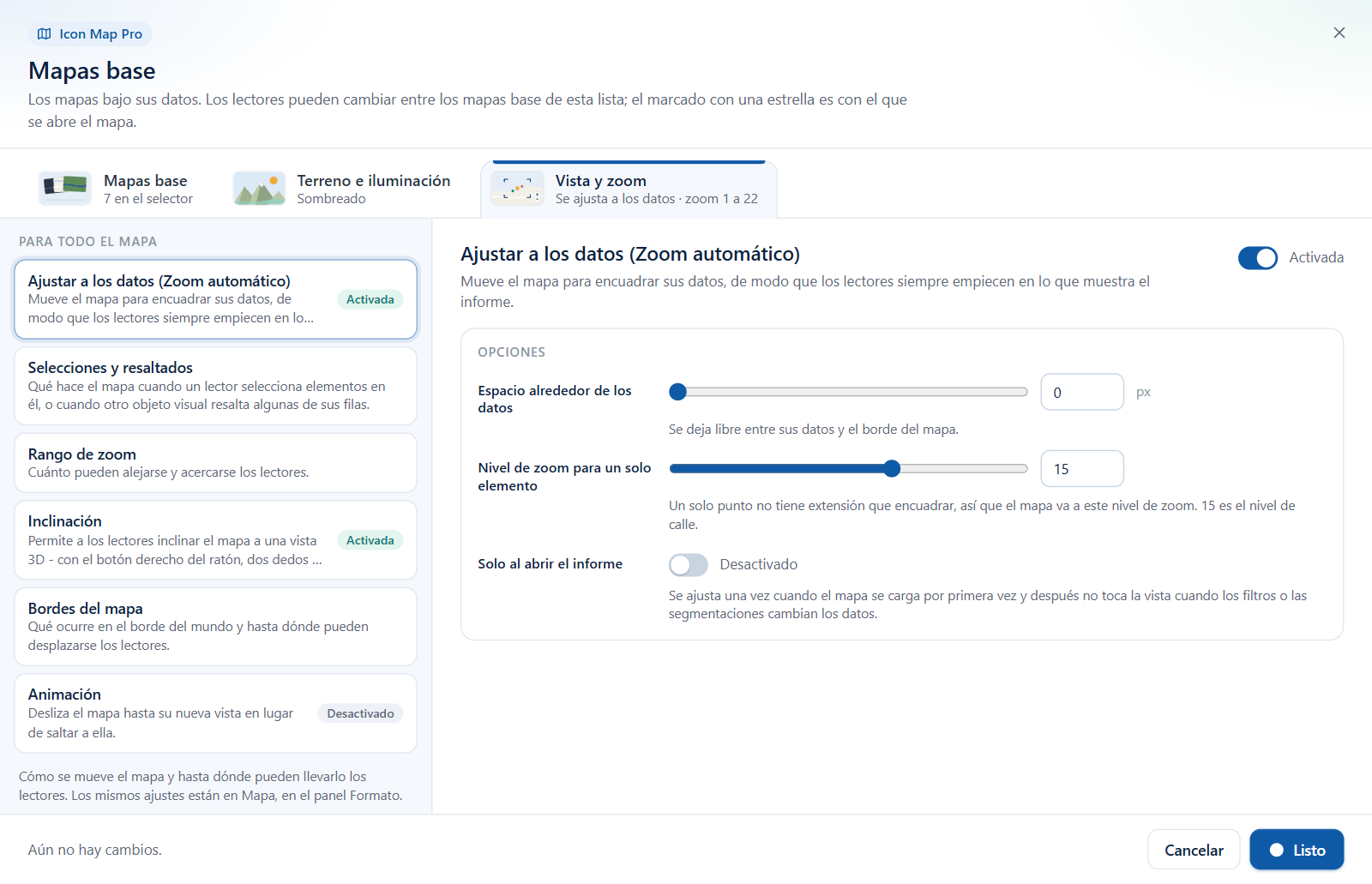

En los mapas que usan el cuadro de diálogo Mapas base, la mayoría de ellos están también en la pestaña Vista y zoom del cuadro de diálogo, con nombres más sencillos. Ambos lugares cambian los mismos ajustes, así que siempre coinciden. Consulte El cuadro de diálogo Mapas base para saber cómo abrirlo.
| Sección del cuadro de diálogo | Ajuste en el cuadro de diálogo | Ajuste en el panel Formato |
|---|---|---|
| Ajustar a los datos (Zoom automático) | El interruptor de la sección | Zoom automático |
| Espacio alrededor de los datos | Margen del zoom (px) | |
| Nivel de zoom para un solo elemento | Nivel de zoom con un solo elemento | |
| Solo al abrir el informe | Aplicar el zoom solo en la carga inicial | |
| Selecciones y resaltados | Zoom a los elementos seleccionados | Zoom a los elementos seleccionados |
| Volver a alejar después | Restablecer el zoom al anular la selección | |
| Zoom a los elementos con resaltado cruzado | Zoom a los elementos con resaltado cruzado | |
| Rango de zoom | Máximo alejamiento | Nivel de zoom mínimo |
| Máximo acercamiento | Nivel de zoom máximo | |
| Inclinación | El interruptor de la sección | Permitir inclinación |
| Inclinación máxima permitida | Inclinación máxima | |
| Bordes del mapa | Repetir el mundo | Copias del mundo |
| Mantener a los lectores dentro de un área | Limitar el mapa al rectángulo delimitador | |
| Borde oeste (longitud), Borde este (longitud), Borde norte (latitud), Borde sur (latitud) | Los cuatro ajustes de límites | |
| Animación | El interruptor de la sección | Habilitar la animación |
| Duración | Duración (segundos) |
Bloquear el zoom y los ajustes de la vista predeterminada (Latitud predeterminada, Longitud predeterminada, Nivel de zoom predeterminado, Inclinación predeterminada, Rumbo predeterminado) solo están en el panel Formato.
Zoom
panel Formato > Mapa > Zoom
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| Nivel de zoom mínimo | Hasta dónde pueden alejarse los lectores. 0 muestra todo el mundo, 5 es aproximadamente un país | 1 |
| Nivel de zoom máximo | Hasta dónde pueden acercarse los lectores. 15 es el nivel de calle. Hasta 24 | 22 |
| Nivel de zoom con un solo elemento | Cuando los datos son un único punto no hay nada que encuadrar, así que el zoom automático va a este nivel. Admite formato condicional (fx) | 15 |
| Zoom automático | Mueve el mapa para encuadrar sus datos | Activado |
| Margen del zoom (px) | Espacio que se mantiene entre los datos con zoom automático y el borde del mapa, de 0 a 300 píxeles | 50 en los mapas añadidos como objeto visual nuevo en la versión 1.1.0.10 o posterior, 0 en los mapas anteriores |
| Aplicar el zoom solo en la carga inicial | Hace zoom automático una vez cuando el mapa se carga por primera vez y deja la vista como está en las actualizaciones de datos posteriores | Desactivado |
| Bloquear el zoom | Detiene todos los movimientos automáticos del mapa: zoom automático, zoom a la selección y zoom al resaltado | Desactivado |
| Zoom a los elementos seleccionados | Al seleccionar elementos en el mapa, se hace zoom para encuadrarlos | Desactivado |
| Restablecer el zoom al anular la selección | Cuando se borra la selección, el mapa vuelve a la vista de todos los datos | Desactivado |
| Zoom a los elementos con resaltado cruzado | Cuando un lector selecciona algo en otro objeto visual, el mapa hace zoom a las filas que este resalta | Activado |
| Latitud predeterminada | El centro de la vista fija | 51.5072 |
| Longitud predeterminada | El centro de la vista fija | -0.1276 |
| Nivel de zoom predeterminado | El nivel de zoom de la vista fija | 10 |
| Inclinación predeterminada | La inclinación de la cámara en grados. Inclinar el mapa mientras se edita la actualiza | 0 |
| Rumbo predeterminado | La rotación de la cámara en grados, de -180 a 180. Rotar el mapa mientras se edita lo actualiza | 0 |
Novedad en 1.1.0.11 Otros dos ajustes controlan la inclinación:
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| Permitir inclinación | Permite a los lectores inclinar el mapa. Desactivado, mantiene la cámara en la Inclinación predeterminada | Activado |
| Inclinación máxima | La inclinación máxima en grados, de 0 a 180. Se muestra cuando Permitir inclinación está activado. Inclinación predeterminada no puede superarla | 85 |
Algunas cosas que conviene saber:
- El primer zoom después de cargarse el mapa nunca se anima.
- Si el último movimiento del mapa fue un zoom automático y el lector no lo ha movido desde entonces, cambiar el tamaño del objeto visual o cambiar entre plano y globo vuelve a ajustar la vista a los datos.
- Los lectores pueden bloquear la vista durante su sesión con el control Bloqueo del zoom. Consulte Controles del mapa.
El funcionamiento de la selección y el resaltado se describe en Selección, filtrado cruzado y resaltado.
Inclinación y rotación
Los lectores inclinan y rotan el mapa arrastrando con el botón derecho del ratón, o con dos dedos en una pantalla táctil. La inclinación se mide en grados: 0 mira directamente hacia abajo, 90 mira al horizonte.
Para abrir el mapa inclinado, defina una vista fija mientras está inclinado, o escriba una Inclinación predeterminada. Con Zoom automático activado, el mapa sigue encuadrando sus datos y mantiene la inclinación.
Para tener botones que inclinen y roten el mapa, active Inclinación y Rumbo en panel Formato > Controles. Cada clic mueve 10 grados.
Permitir inclinación e Inclinación máxima limitan cuánto pueden inclinar los lectores:
- Con Permitir inclinación desactivado, el mapa se queda en la Inclinación predeterminada. Ningún gesto, tecla ni botón puede inclinarlo, y los botones de Inclinación se ocultan. Establezca Inclinación predeterminada en 0 para un mapa que siempre mire directamente hacia abajo.
- Inclinación máxima puede llegar hasta 180, pero por encima de 60 es posible que algunos mapas base y capas no se dibujen correctamente.
En la versión 1.1.0.10, la inclinación no se podía desactivar y el límite estaba fijado en 85 grados.
Es en un mapa inclinado donde se hacen visibles los edificios 3D, las columnas 3D, el terreno 3D y el cielo. Consulte Terreno, sombreado, cielo e iluminación.
Mapa plano o globo
El mapa se puede dibujar plano (Mercator) o como un globo.
panel Formato > Controles > Controles
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| Alternador de globo | Muestra en el mapa un botón que cambia entre la vista plana y el globo | Activado |
| Proyección | Mercator o Globo: la proyección con la que se abre el mapa | Mercator |
| Inclinación | Muestra un par de botones que inclinan el mapa hacia arriba y hacia abajo | Desactivado |
| Rumbo | Muestra un par de botones que rotan el mapa a izquierda y derecha | Desactivado |
- Mientras edita el informe, seleccionar el botón del globo en el mapa también guarda la Proyección. El clic de un lector dura lo que dura su sesión.
- Cuando se acerca mucho, el globo cambia por sí solo a la vista plana.
- La proyección se mantiene cuando cambia el mapa base.
- El resplandor alrededor del globo se define con Fusión de la atmósfera, en los ajustes de Cielo. Consulte Terreno, sombreado, cielo e iluminación.
Los demás controles de la tarjeta, incluidos los botones de zoom, el indicador del nivel de zoom y las barras de escala, se describen en Controles del mapa.
Bordes del mapa
panel Formato > Mapa > Límites del mapa
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| Copias del mundo | Continúa el mapa más allá de sus bordes este y oeste, de modo que los lectores pueden desplazarse dando la vuelta completa y sus datos se repiten en cada copia. Desactivado, muestra el mundo una sola vez | Véase más abajo |
| Limitar el mapa al rectángulo delimitador | Los lectores no pueden desplazarse ni hacer zoom fuera del rectángulo definido por los cuatro límites | Desactivado |
| Longitud del límite oeste | Se muestra cuando Limitar el mapa al rectángulo delimitador está activado | -180 |
| Longitud del límite este | Se muestra cuando Limitar el mapa al rectángulo delimitador está activado | 180 |
| Latitud del límite norte | Se muestra cuando Limitar el mapa al rectángulo delimitador está activado | 90 |
| Latitud del límite sur | Se muestra cuando Limitar el mapa al rectángulo delimitador está activado | -90 |
Copias del mundo está activado de forma predeterminada en los mapas añadidos como objeto visual nuevo en la versión 1.1.0.10 o posterior, salvo que el informe ya hubiera guardado un valor para él. En los mapas anteriores está desactivado de forma predeterminada. En la versión 1.1.0.10 estaba desactivado de forma predeterminada en todos los mapas.

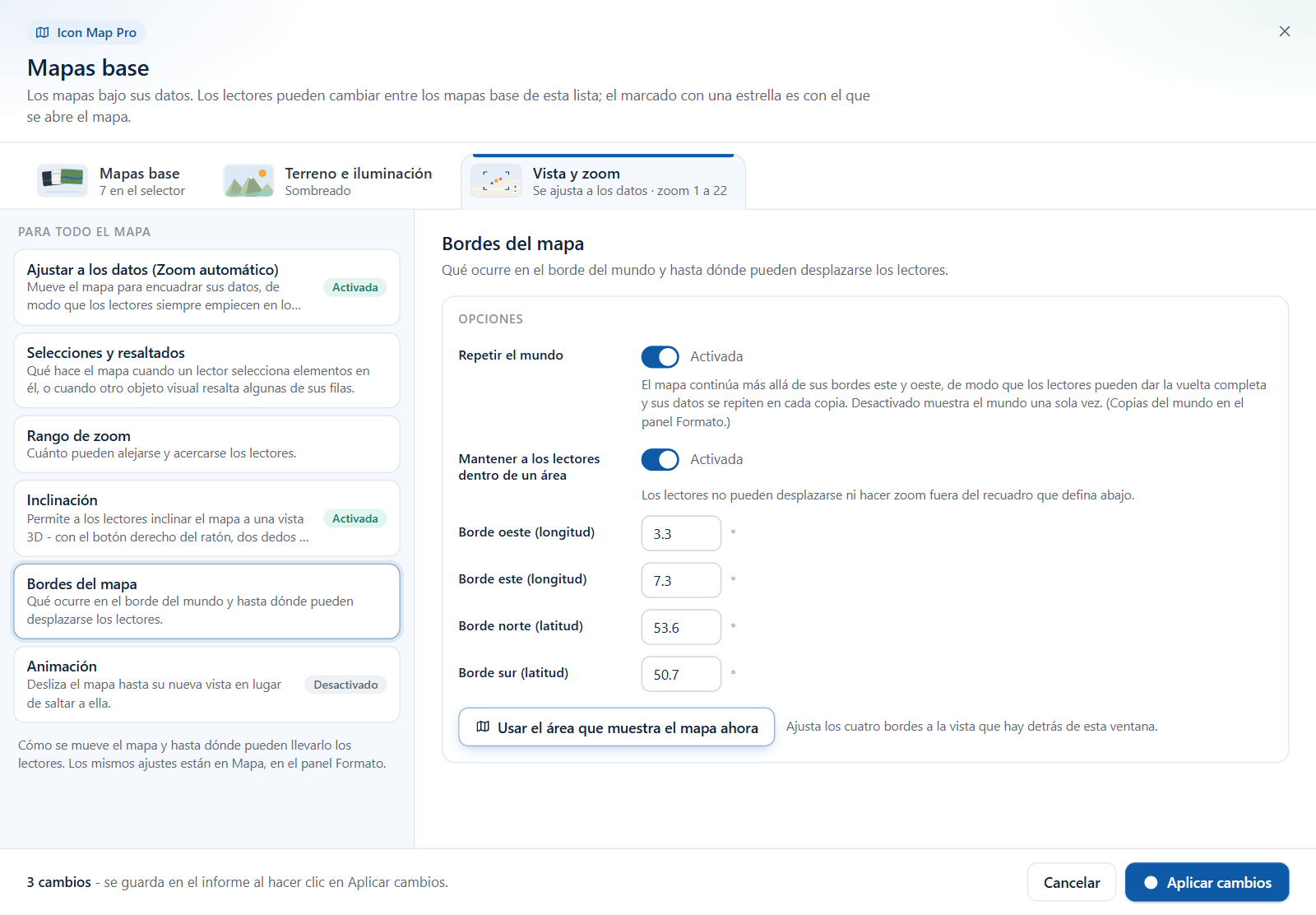

En la pestaña Vista y zoom del cuadro de diálogo Mapas base, Bordes del mapa tiene un botón, Usar el área que muestra el mapa ahora, que ajusta los cuatro bordes a la vista que hay detrás del cuadro de diálogo. El botón aparece cuando se activa Mantener a los lectores dentro de un área.
Copias del mundo no tiene efecto en el globo, que es un solo mundo.
Animación
panel Formato > Mapa > Animación
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| Habilitar la animación | Desliza el mapa hasta su nueva vista en lugar de saltar a ella. Se aplica a los movimientos que hace el propio mapa: zoom automático, zoom a la selección y zoom al resaltado | Desactivado |
| Duración (segundos) | Cuánto dura cada movimiento, de 0 a 10 segundos | 2 |
Consejos y límites
- Si el mapa abandona una y otra vez la vista que definió, Zoom automático está activado. Desactívelo, o use Aplicar el zoom solo en la carga inicial.
- Si el mapa no sigue sus segmentaciones de datos, compruebe Bloquear el zoom y Aplicar el zoom solo en la carga inicial.
- Para mantener a los lectores en su área de interés, combine Limitar el mapa al rectángulo delimitador con un Nivel de zoom mínimo que se ajuste al área.
- El motor Moderno hace zoom de forma continua, así que no hay ajuste de incremento de zoom.
