Crie o seu primeiro mapa

Este tutorial leva cerca de 15 minutos. Você começa com um visual vazio e uma tabela de dez linhas, e termina com um mapa de círculos dimensionados e coloridos pelas vendas, sobre um mapa base que você escolheu, com rótulos e dicas de ferramenta.

Antes de começar

Você precisa de:

• Power BI Desktop, com o Icon Map Pro adicionado ao seu relatório. Consulte Adicionar o Icon Map Pro a um relatório.
• Uma licença. A licença de desenvolvedor gratuita é suficiente. Consulte Avaliação gratuita e licença de desenvolvedor.

Etapa 1: Crie os dados de exemplo

1. No Power BI Desktop, selecione Página Inicial > Inserir dados.
2. Copie a tabela abaixo, selecione a primeira célula da grade na janela Criar Tabela e cole.
3. Se o Power BI não reconhecer os nomes das colunas, selecione Usar a primeira linha como cabeçalho.
4. Dê à tabela o nome Stores e selecione Carregar.

Resultado esperado: uma tabela chamada Stores aparece no painel Dados com cinco colunas. Latitude, Longitude e Sales mostram o símbolo de soma, o que indica que são números.

Etapa 2: Adicione o visual

1. Selecione o ícone do Icon Map Pro no painel Visualizações.
2. Arraste um canto do novo visual para que ele ocupe a maior parte da página.

Resultado esperado: o visual mostra a página inicial do Icon Map Pro, com um painel Primeiros passos. Em um visual grande, a página inicial também mostra mapas de exemplo. Se você não tem uma licença, uma mensagem de licença aparece assim que você adiciona campos: selecione Obter licença de desenvolvedor GRATUITA e siga as etapas, ou insira a sua chave de licença.

Etapa 3: Adicione os campos

Mantenha o visual selecionado e arraste campos da tabela Stores para os poços de campos no painel Criar, nesta ordem.

1. Arraste City para * ID (obrigatório).

   Resultado esperado: a página inicial é substituída por um painel com o título Que tipo de mapa quer criar?. Ele informa que, por enquanto, apenas o ID está preenchido. Esse painel é o guia de camadas. Ele aparece sempre que as suas linhas ainda não chegam a nenhuma camada.

2. Arraste Longitude para Longitude (X) e Latitude para Latitude (Y).

3. Em cada um desses dois poços de campos, selecione a seta ao lado do campo e escolha Média.

   Resultado esperado: o guia de camadas continua visível e agora informa que Círculos está ativada, mas também precisa de Tamanho do círculo. Aponte para o bloco Círculos para ver os campos de que ele precisa, com uma marca ao lado dos que você já adicionou. O cartão abre sobre o bloco e, em um visual baixo, pode cobrir o resumo no topo do guia.



4. Arraste Sales para Tamanho do círculo.

   Resultado esperado: o guia fecha e o mapa aparece. Ele ajusta o zoom para enquadrar dez círculos espalhados pelos Estados Unidos, maiores onde as vendas são mais altas.

Os seus poços de campos agora estão assim:

Etapa 4: Estilize os círculos no Gestor de camadas

1. Abra o painel Formato e expanda o cartão Gestor de camadas, o primeiro cartão da lista.

2. Ative Abrir o Gestor de camadas. A caixa de diálogo abre e a opção se desativa sozinha em seguida.

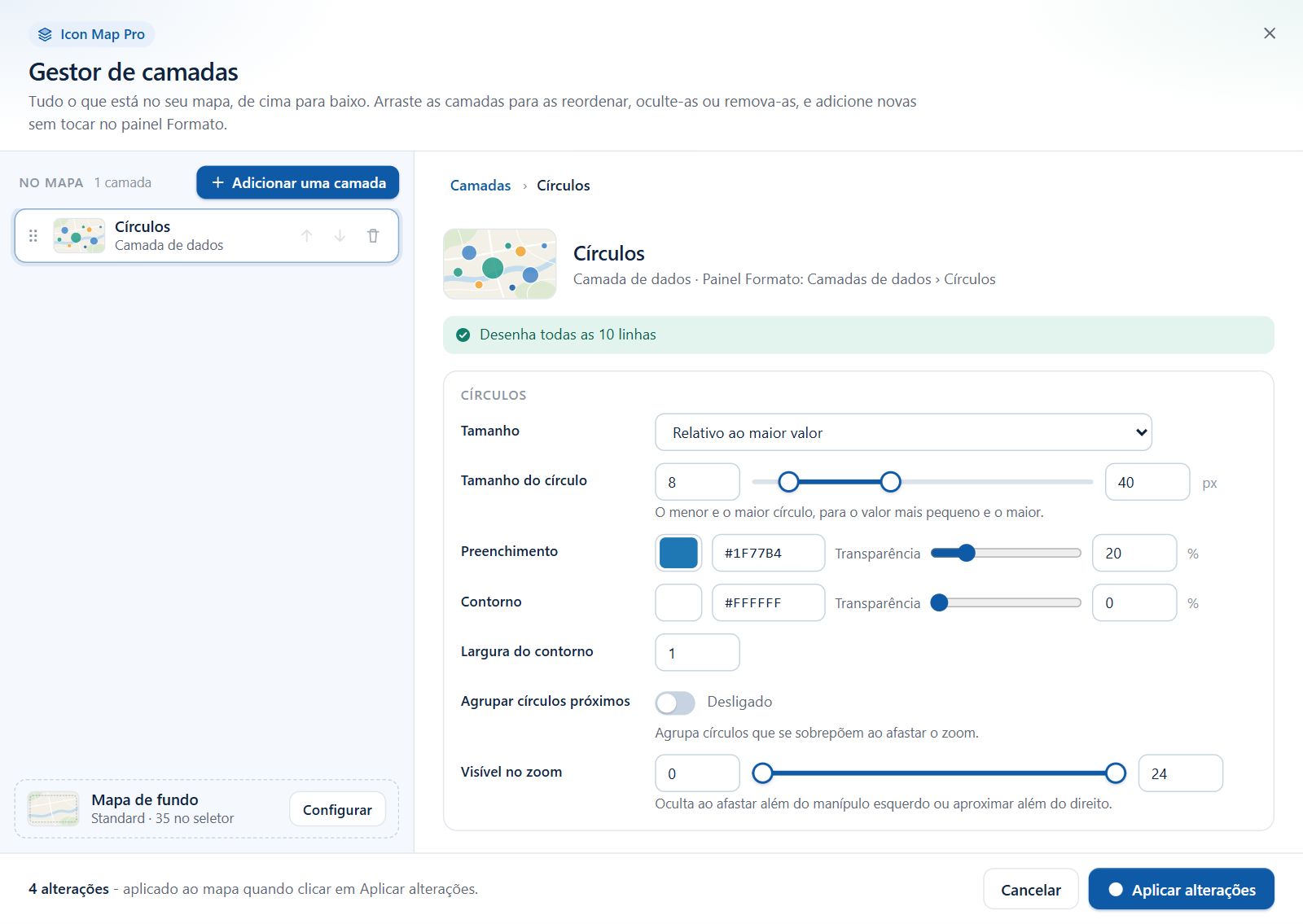

   Resultado esperado: o Gestor de camadas mostra No mapa à esquerda, com uma camada, Círculos, acima de uma linha Mapa base. Em Os seus dados, à direita, ele informa 10 linhas e que todas as linhas são desenhadas.

3. Selecione a linha Círculos. O editor dela abre à direita.

4. Arraste as alças de Tamanho do círculo para 8 e 40. Esses são os tamanhos do menor e do maior círculo.

5. Defina Contorno como branco (#FFFFFF) e Largura do contorno como 1.



6. Selecione Aplicar alterações, no canto inferior direito.

Resultado esperado: a caixa de diálogo fecha. Os círculos agora vão de pequenos a grandes, com um contorno branco fino. Nada é salvo no relatório até você selecionar Aplicar alterações, de modo que você pode usar Cancelar para desistir.

Etapa 5: Defina a cor dos círculos pelas vendas

O Gestor de camadas define uma única cor para uma camada inteira. Para obter a cor dos seus dados, use a formatação condicional no painel Formato.

1. No painel Formato, vá para Camadas de dados > Círculos - formatação.
2. Ao lado de Cor de preenchimento, selecione o botão fx.
3. Na caixa de diálogo do Power BI, defina Estilo de formato como Gradiente e escolha Sales como o campo de base. Escolha uma cor clara para o valor mais baixo e uma cor escura para o mais alto.
4. Selecione OK.

Resultado esperado: cada círculo recebe uma cor entre as suas duas cores. New York, com as vendas mais altas, é o mais escuro, e Boston o mais claro.

A maioria das configurações de cor, tamanho e visibilidade aceita formatação condicional. Consulte Formatação condicional.

Etapa 6: Escolha um mapa base

1. Abra o Gestor de camadas novamente (Painel Formato > Gestor de camadas > Abrir o Gestor de camadas).

2. Na linha Mapa base, na parte inferior da lista de camadas, selecione Configurar.

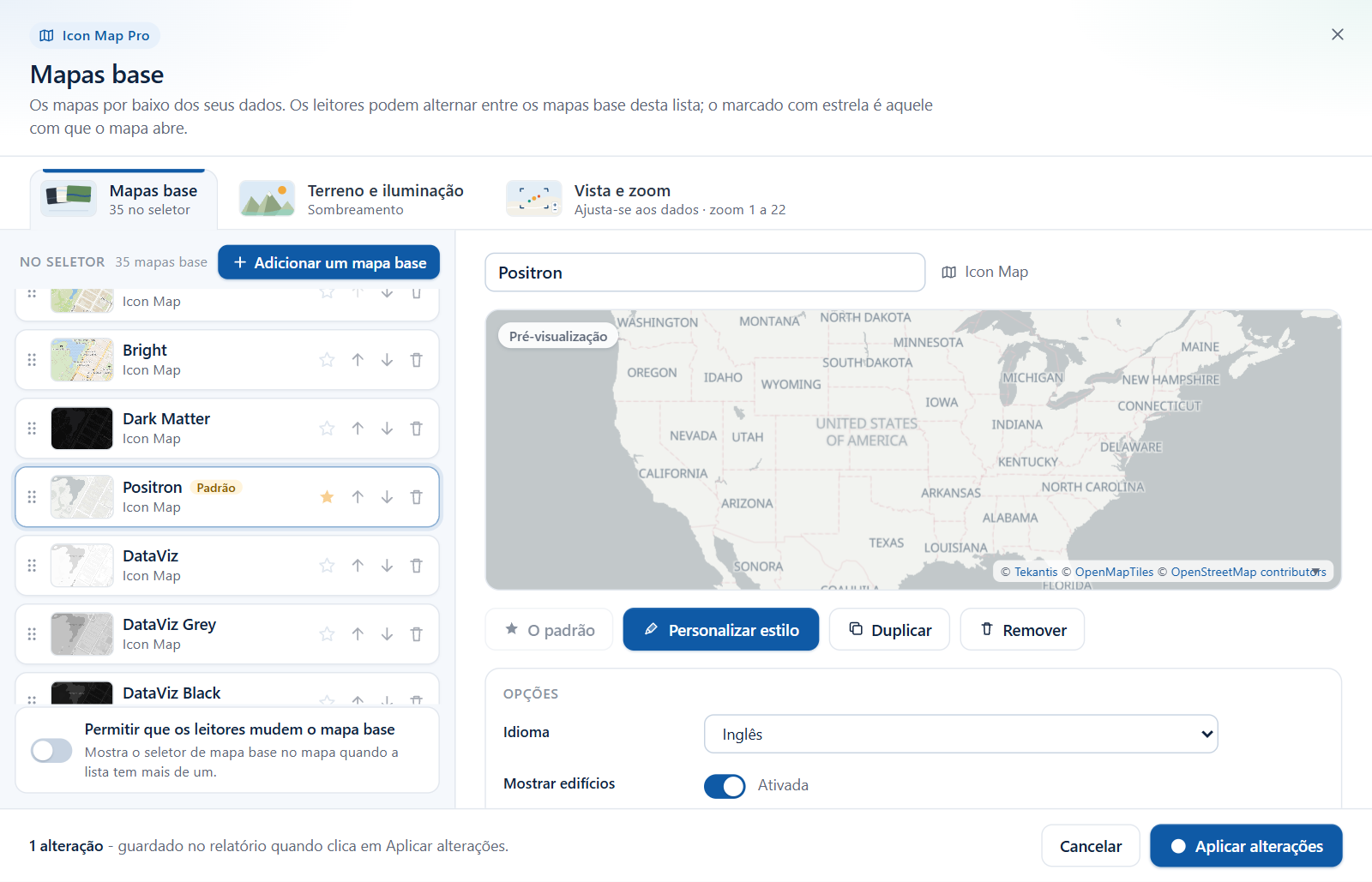

   Resultado esperado: o Gestor de camadas fecha e a caixa de diálogo Mapas base abre. A lista à esquerda, No seletor, contém os estilos de mapa base do Icon Map. Aquele com que o mapa abre está marcado como Padrão.

3. Encontre um estilo claro, por exemplo Positron, e selecione a estrela na linha dele. O selo Padrão passa para ele.



4. Selecione Aplicar alterações.

   Resultado esperado: o Gestor de camadas volta e o rodapé dele indica "Os mapas base estão guardados."

5. Selecione Concluído.

Resultado esperado: o mapa agora está sobre o mapa base claro, e os círculos coloridos se destacam nele.

Etapa 7: Adicione rótulos

1. No painel Formato, expanda o cartão Rótulos e o grupo Conteúdo dele.

2. Defina Exibir rótulo como Sim.

3. Ao lado de Texto do rótulo, selecione fx. Defina Estilo de formato como Valor do campo, escolha City como campo e selecione OK.

   Resultado esperado: cada círculo mostra o nome da cidade em uma caixa, centralizada no círculo.

4. No grupo Estilo, defina Estilo do rótulo como Texto com halo.

5. No grupo Posicionamento, defina Posição (círculos e imagens) como Acima.

Resultado esperado: os nomes ficam acima dos círculos como texto simples com um halo branco, o que os mantém legíveis sobre qualquer mapa base.

Os rótulos agora têm a sua própria linha Etiquetas de dados no Gestor de camadas, onde você pode alterar o estilo, o tamanho e a cor deles. Consulte Rótulos de dados.

Etapa 8: Adicione dicas de ferramenta

1. Arraste Category para o poço de campos Dicas de ferramenta.
2. Arraste Sales também para Dicas de ferramenta.
3. Aponte para um círculo no mapa.

Resultado esperado: uma dica de ferramenta lista a categoria e as vendas dessa cidade. Quando o poço de campos Dicas de ferramenta está vazio, a dica de ferramenta mostra o ID e o tamanho do círculo. Consulte Dicas de ferramenta.

Etapa 9: Experimente

• Selecione um círculo. Se a página tiver outros visuais, eles são filtrados para essa cidade. Selecione-o de novo para limpar a seleção. Mantenha Ctrl pressionada para selecionar vários.
• Amplie e mova. Role para ajustar o zoom, arraste para mover o mapa e use os botões + e - no canto superior esquerdo.
• Mude para um globo. Selecione o botão do globo no canto superior esquerdo do mapa. Selecione-o de novo para voltar ao mapa plano.

O que você aprendeu

• Uma linha é desenhada quando preenche os campos de que a camada dela precisa. Para círculos, eles são * ID (obrigatório), Longitude (X), Latitude (Y) e Tamanho do círculo.
• O guia de camadas informa o que está faltando enquanto nada é desenhado.
• O Gestor de camadas é o lugar para adicionar, estilizar e ordenar camadas, e para abrir a caixa de diálogo Mapas base.
• O painel Formato é o lugar para a formatação condicional (fx) e para todas as outras configurações.
