Linhas

A camada Linhas desenha uma ligação de uma origem a um destino para cada linha dos seus dados. Use-a para voos, remessas, viagens, migração, ligações de rede e qualquer outro movimento entre dois lugares.

O que é necessário

Cada linha de dados é uma linha no mapa. Adicione estes campos ao visual:

Os quatro poços de campos de coordenadas recebem um campo numérico cada. O Power BI os resume para cada ID, portanto escolha um resumo que retorne a própria coordenada, como Média.

Campos opcionais:

• Dicas de ferramenta - os valores mostrados quando você passa o ponteiro sobre uma linha.
• Tamanho do círculo - apenas se você quiser um círculo nas extremidades de cada linha (consulte Círculos nas extremidades).

Estes campos devem estar vazios na linha de dados de uma linha, caso contrário essa linha de dados pertence a outra camada e nenhuma linha é desenhada: Referência da feição, Imagem / WKT / GeoJSON, Peso do mapa de calor e Peso da célula (H3/S2/A5/Geohash). Consulte Combinar várias camadas em um mapa.

Adicionar uma camada de linhas

1. Adicione ao visual os cinco campos acima.

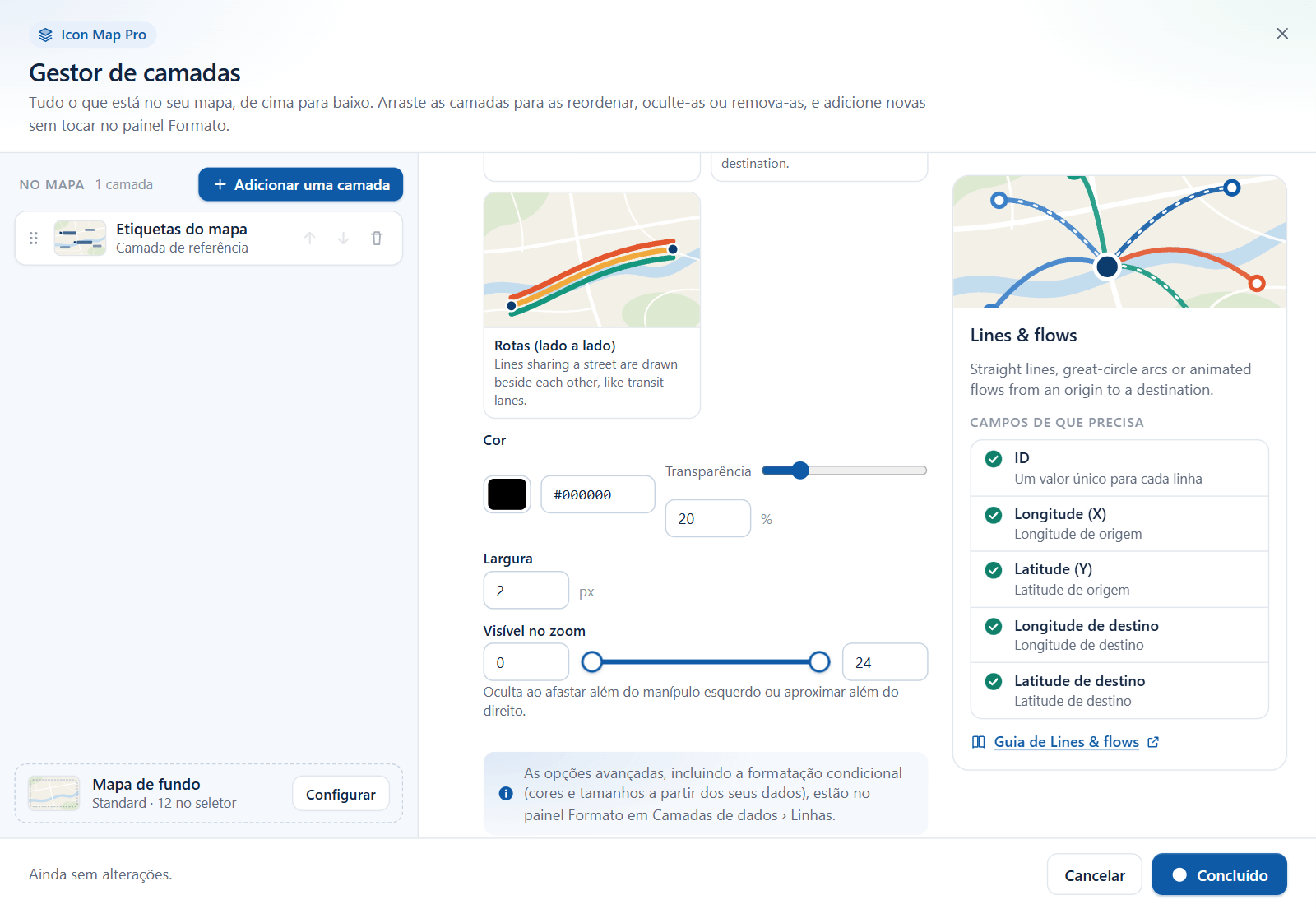

2. No painel Formato, abra Gestor de camadas e ative Abrir o Gestor de camadas.
3. Selecione Adicionar uma camada, depois Camada de dados e então o bloco Linhas e fluxos.
4. Em Estilo e opções, escolha um estilo, uma Cor, uma Largura e o intervalo de zoom em Visível no zoom.
5. Selecione Adicionar ao mapa e depois Aplicar alterações.

Você também pode escolher Linhas e fluxos no guia "Que tipo de mapa quer criar?", que aparece em um mapa vazio. Ele ativa a camada e abre o Gestor de camadas nela.

O Gestor de camadas cobre o estilo, a cor, a largura e o intervalo de zoom. Para escolher uma forma de linha pelo nome exato, e para todas as outras opções desta página, use painel Formato > Camadas de dados > Linhas - formatação. Consulte Adicionar uma camada para ver o assistente em detalhe.

Formas de linha

painel Formato > Camadas de dados > Linhas - formatação > Forma da linha decide como cada linha é desenhada e quais das outras configurações se aplicam. A lista é ordenada alfabeticamente no idioma do seu relatório.

A forma de linha Curva faz parte do mecanismo Herdado, consulte a documentação da versão 1.1.0.9 e anteriores.

Reta

Uma linha reta no mapa entre a origem e o destino. Uma linha que cruza o meridiano de 180 graus é dividida em duas partes.

Cada linha de dados é uma linha própria, portanto as que compartilham os mesmos dois pontos são desenhadas umas sobre as outras. As linhas retas aceitam tudo o que há no cartão Linhas: cor e largura por linha de dados, um gradiente, tracejados e animação do tracejado, desfoque, símbolos de linha e imagens ou círculos nas extremidades.

Mais curta

O caminho do círculo máximo entre os dois pontos, como o de um voo. Em um mapa plano, a linha se curva em direção aos polos. No globo, é o caminho direto. A linha é desenhada em uma só peça, inclusive ao cruzar o meridiano de 180 graus.

Mais curta aceita as mesmas opções de Reta. Uma linha de dados cuja origem e cujo destino são o mesmo ponto não desenha nada.

Arcos 3D

Cada linha de dados é um arco que segue o caminho do círculo máximo e se eleva do chão, mais alto no meio. Os arcos mais longos sobem mais. Visto diretamente de cima, um arco se parece com uma linha Mais curta, portanto incline o mapa para ver a altura. Consulte Vista, zoom e projeção para a inclinação.

Configurações que se aplicam apenas a Arcos 3D:

• Amplitude - a altura a que os arcos sobem. 10 é o padrão, 1 é quase plano, 50 é cinco vezes a altura padrão. Aceita formatação condicional.
• Brilho - um halo suave ao redor de cada arco.
• Esmaecer a partir da origem - cada arco começa tênue na origem e atinge a intensidade total no destino, de modo que a direção fica clara.
• Afunilar a partir da origem - cada arco começa estreito e se alarga até o destino.
• Velocidade dos cometas - uma cabeça brilhante com uma cauda que se esvai percorre cada arco da origem ao destino. 0 desativa os cometas. Na velocidade 1, um percurso leva 12,5 segundos, na velocidade 10 leva 1,25 segundo.

Com Tipo de cor definido como Gradiente, cada arco vai da Cor do gradiente 1 na origem à Cor do gradiente 2 no destino. Os Arcos 3D não têm tracejados, desfoque, largura de linha invisível nem símbolos de linha. As imagens e os círculos nas extremidades continuam sendo desenhados. No globo, as partes de um arco atrás da Terra ficam ocultas.

Fluxo

As linhas de dados que têm exatamente a mesma origem são desenhadas como uma árvore. As linhas para destinos em uma direção semelhante se fundem em troncos compartilhados que voltam à origem, de modo que o mapa mostra o volume que sai de cada lugar em vez de um leque de linhas separadas.

• Peso do fluxo define quanto cada linha de dados transporta. Defina-o a partir de uma medida com a formatação condicional. Um tronco transporta a soma das linhas de dados que passam por ele.
• Largura mín. e Largura máxima definem a linha mais fina e a mais grossa. Dentro de cada origem, o segmento mais leve tem a Largura mín. e o mais pesado tem a Largura máxima. Se todos os segmentos tiverem o mesmo peso, todos têm a Largura mín.
• A cor acompanha o peso entre a Cor do gradiente 1 e a Cor do gradiente 2. A escala é fixa: um peso de 1 ou menos é a Cor do gradiente 1, um peso de 100 ou mais é a Cor do gradiente 2, e os pesos intermediários são mesclados. Ela não é ajustada aos seus dados, portanto ajuste a escala da sua medida de peso para o intervalo de 1 a 100 para usar toda a gama de cores.
• Transparência e Desfoque do contorno se aplicam à camada inteira.
• Rótulo de dados no destino coloca o rótulo de dados de cada linha de dados no destino dela. Requer que os rótulos de dados estejam configurados.

Uma linha de dados cuja origem e cujo destino são o mesmo ponto é ignorada.

Fluxo suavizado

Os mesmos dados, pesos, larguras, cores e opções de Fluxo. Os troncos e os ramos são desenhados com curvas mais suaves, e as junções são posicionadas pelo peso, de modo que os ramos saem dos troncos de maneira mais limpa. Experimente os dois e fique com o que for mais legível para os seus dados.

Arcos de fluxo

Uma seta curva e plana para cada linha de dados. Nada é fundido, portanto cada par de origem e destino é visível por si só. Os arcos se curvam para a direita do sentido do percurso, de modo que um fluxo de A para B e um fluxo de B para A se separam em duas setas.

• Peso do fluxo define a largura de cada arco, entre a Largura mín. e a Largura máxima, considerando todas as linhas de dados da camada.
• Curvatura do arco (%) é a altura da curva como porcentagem da distância entre os dois pontos.
• Com Tipo de cor definido como Sólida, cada linha de dados recebe a sua própria Cor e Transparência. Com Gradiente, cada arco tem uma única cor uniforme, escolhida pelo peso entre a Cor do gradiente 1 (um peso de 1 ou menos) e a Cor do gradiente 2 (100 ou mais).
• Aparar na origem (px) e Aparar no destino (px) fazem cada arco parar antes das extremidades, pelo mesmo número de pixels de tela em todos os níveis de zoom. Use-as para manter as setas afastadas dos círculos ou ícones nas extremidades.
• Pontas de seta e Tamanho da ponta da seta controlam a ponta. O tamanho se aplica ao arco mais largo, e os arcos mais finos são reduzidos em proporção.
• Afunilar a partir da origem faz cada arco começar estreito e se alargar em direção à ponta.
• Cor do contorno e Largura do contorno desenham um contorno contrastante ao redor do arco e da ponta de seta.
• Posição do rótulo posiciona o rótulo de dados: Nenhum, Ponto médio do arco ou Destino.

Árvore de fluxos

Uma árvore para cada origem, desenhada como faixas. Os destinos são agrupados por direção. Cada ramo é uma curva suave cuja largura acompanha o fluxo dele e, onde um ramo se divide, as faixas menores saem lado a lado e preenchem a largura da faixa de origem.

• Peso do fluxo define o fluxo de cada linha de dados. Um ramo transporta a soma das linhas de dados abaixo dele.
• O tronco mais pesado do mapa tem a Largura máxima, e nada é mais estreito do que a Largura mín.
• Agrupamento decide com que intensidade os fluxos são unidos: Agrupado une o máximo de fluxos em troncos compartilhados. Equilibrado mantém os troncos, mas deixa os ramos saírem mais cedo, de modo que menos deles voltam para trás. Menos cruzamentos só une os fluxos vizinhos em direção, o que é o mais organizado, mas é o que menos agrupa.
• Uma árvore tem uma só cor. Cada faixa recebe a Cor e a Transparência da primeira linha de dados da sua origem, portanto use uma regra de formatação condicional que dê a mesma cor a todas as linhas de dados de uma origem.
• Aparar na origem (px), Aparar no destino (px), Afunilar a partir da origem, Pontas de seta, Tamanho da ponta da seta, Cor do contorno e Largura do contorno funcionam como em Arcos de fluxo. O contorno corre pelo lado de fora de cada árvore.
• Posição do rótulo é Nenhum, Ponto médio ou Destino. Ponto médio coloca o rótulo de cada destino na metade do seu próprio ramo final.

Passar o ponteiro sobre a faixa de um destino mostra a dica de ferramenta dessa linha de dados. Passar o ponteiro sobre um ramo compartilhado mostra os mesmos campos da dica de ferramenta resumidos sobre todas as linhas de dados abaixo dele. Clicar na faixa de um destino seleciona a linha de dados dele, e clicar em um ramo compartilhado seleciona todas as linhas de dados abaixo dele.

Rotas

As linhas que usam a mesma rua são desenhadas lado a lado, cada uma na sua cor, como em um mapa de ônibus ou de metrô. Rotas tem a sua própria página: Rotas.

Tracejados e animação

Para as linhas Reta e Mais curta com Tipo de cor definido como Sólida:

• Padrão de tracejado é uma lista de números separados por espaços ou vírgulas, lida como traço, espaço, traço, espaço, em múltiplos da largura da linha. Por exemplo, 2 4 desenha um traço com duas larguras de comprimento seguido de um espaço com quatro larguras. Precisa de pelo menos dois números. Use a formatação condicional para dar padrões diferentes a linhas diferentes.
• Velocidade da animação do tracejado faz os traços percorrerem a linha. 0 é parado. Um valor negativo inverte o sentido. A velocidade se aplica à camada inteira.

Os tracejados não podem ser combinados com um gradiente. Quando Tipo de cor é Gradiente, as configurações de tracejado são substituídas por uma nota.

Símbolos de linha

Nas linhas Reta e Mais curta, você pode desenhar um texto ou um caractere ao longo de cada linha, por exemplo uma seta que mostra a direção. Defina Incluir símbolo de linha (somente Reta / Mais curta) como Sim e depois escolha o Texto do símbolo de linha, a cor e o tamanho.

• Repetição do símbolo de linha - Sim repete o símbolo ao longo de toda a linha. Não o desenha uma vez, no centro.
• Orientação do símbolo de linha - Com a direção da linha faz o texto seguir a linha da origem ao destino, de modo que um caractere de seta sempre aponta para o destino. Manter na vertical inverte o texto onde necessário para que ele nunca fique de cabeça para baixo.
• Cor do halo do símbolo, Largura do halo do símbolo e Desfoque do halo do símbolo adicionam um contorno ao redor do símbolo.

Imagens nas extremidades

URL da imagem no início e URL da imagem no fim colocam uma imagem na origem ou no destino de cada linha, por exemplo um avião ou um navio. Elas são desenhadas para Reta, Mais curta e Arcos 3D. Cada uma recebe o URL de uma imagem, um URI de dados ou marcação SVG, e aceita formatação condicional, de modo que a imagem pode vir dos seus dados.

Cada imagem tem as suas próprias Altura da imagem, Largura da imagem, Rotação da imagem e Transparência. A rotação é fixa. Ela não acompanha a direção da linha.

Círculos nas extremidades

Incluir círculo(s) em: desenha um círculo no Início, no Fim ou em Ambos os extremos de cada linha. Os círculos são desenhados pela camada Círculos, portanto:

• Ative a camada Círculos.
• Adicione um campo a Tamanho do círculo.

Os círculos recebem a formatação, as dicas de ferramenta e o intervalo de zoom da camada Círculos. Isso funciona com todas as formas de linha.

Seleção, dicas de ferramenta e rótulos

• Seleção - clique em uma linha Reta, Mais curta ou Arcos 3D para selecionar a linha de dados dela e aplicar filtro cruzado ao restante do relatório. Mantenha Ctrl pressionada para adicionar à seleção. Em uma Árvore de fluxos, a faixa de um destino seleciona a linha de dados dele e um ramo compartilhado seleciona todas as linhas de dados abaixo dele. Em Rotas, um clique seleciona a rota inteira. Defina Selecionável como Não para desativar isso. Consulte Seleção, filtro cruzado e realce.
• Largura da linha invisível - as linhas Reta e Mais curta finas são difíceis de clicar. Esta configuração adiciona sob cada uma delas uma linha oculta e mais larga, que recebe os cliques e as dicas de ferramenta.
• Dicas de ferramenta - passar o ponteiro sobre uma linha Reta, Mais curta, Arcos 3D, Árvore de fluxos ou Rotas mostra os campos de Dicas de ferramenta. Defina Incluir dica de ferramenta como Não para desativá-las. Consulte Dicas de ferramenta.
• Rótulos - as linhas Reta, Mais curta e Arcos 3D têm o rótulo de dados no ponto médio. Fluxo e Fluxo suavizado usam Rótulo de dados no destino. Arcos de fluxo e Árvore de fluxos usam Posição do rótulo. Consulte Rótulos de dados.
• Zoom automático - as linhas de dados com Incluir no zoom automático definido como Sim são incluídas quando o mapa aplica zoom para enquadrar os seus dados.

Configurações

Todas as configurações ficam em painel Formato > Camadas de dados. As configurações marcadas com fx aceitam formatação condicional.

Linhas - configuração

As configurações de imagem não são mostradas para Árvore de fluxos e Rotas.

Linhas - formatação: forma, cor e largura

Linhas - formatação: arcos de fluxo e árvores de fluxos

Linhas - formatação: arcos 3D

Linhas - formatação: tracejados e símbolos

Estas são mostradas para Reta e Mais curta.

As configurações de Rotas (Nome da rota, Distância de fusão (m), Cor do contorno da rota, Largura do contorno da rota, Selos de rota) são descritas na página Rotas.

No Gestor de camadas

Selecione a linha Linhas e fluxos no Gestor de camadas para alterar o estilo, a Cor e a Transparência, a Largura e Visível no zoom sem abrir o painel Formato. Arraste a linha para alterar a ordem de desenho. Todo o resto, incluindo a formatação condicional, permanece no painel Formato. Consulte Editar, reordenar e remover camadas.

Sistemas de coordenadas

Por padrão, as coordenadas são longitude e latitude em graus decimais (EPSG 4326). Se os seus dados usam um sistema de coordenadas projetado, como o British National Grid, insira o número EPSG dele em EPSG, por exemplo 27700. Insira apenas o número. Coloque o valor X em Longitude (X) e Longitude de destino, e o valor Y em Latitude (Y) e Latitude de destino.

EPSG se aplica a Reta, Mais curta, Arcos 3D e Rotas. Fluxo, Fluxo suavizado, Arcos de fluxo e Árvore de fluxos leem as coordenadas como longitude e latitude em graus decimais. A configuração não está disponível quando o mapa base é uma imagem personalizada.

Os círculos nas extremidades das linhas usam a configuração EPSG da própria camada Círculos.

Dicas e limites

• Um mapa tem uma só camada Linhas. Todas as linhas de dados de linha são desenhadas por ela.
• Uma linha de dados precisa das quatro coordenadas. Uma linha de dados com uma coordenada em branco é ignorada.
• Zoom mínimo e Zoom máximo se aplicam às linhas Reta, Mais curta, Árvore de fluxos e Rotas.
• É fácil trocar a Latitude de destino e a Longitude de destino. Se nenhuma linha de fluxo aparecer, verifique se as latitudes estão entre -90 e 90.
• Fluxo, Fluxo suavizado e Árvore de fluxos agrupam as linhas de dados por origem. As linhas de dados só compartilham uma árvore quando as coordenadas de origem são as mesmas.
• O visual recebe 30.000 linhas por padrão. Consulte Linhas de dados e limites.
• Para mostrar linhas e outras camadas juntas, por exemplo lojas como círculos e entregas como linhas, consulte Combinar várias camadas em um mapa.
