Visão geral das camadas de referência
As camadas de referência dão contexto aos seus dados: limites de um arquivo, imagens de um servidor de tiles, uma camada do ArcGIS ou de um serviço WMS, clima ou trânsito ao vivo. Elas são desenhadas como foram publicadas e não vêm do seu modelo de dados.
Camadas de referência e camadas de dados
Um mapa no Icon Map Pro é um mapa base, mais camadas de dados, mais camadas de referência.
| Camadas de dados | Camadas de referência | |
|---|---|---|
| De onde vem o conteúdo | Das linhas do seu relatório, por meio dos poços de campos | De um arquivo, um link ou um serviço que você indica ao mapa |
| O que uma linha faz | Uma linha desenha uma coisa | Não são necessárias linhas. Uma camada de referência é desenhada sem nenhum campo |
| Clicar e selecionar | Seleciona a linha e aplica filtro cruzado ao relatório | Não é selecionável. Passar o ponteiro pode mostrar uma dica de ferramenta |
| Estilo a partir dos dados | Formatação condicional (fx) na maioria das configurações | Estilo fixo, ou estilo por uma propriedade dentro do arquivo ou serviço |
Uma camada de referência não é associada aos seus dados, mas os seus dados ainda podem controlá-la. Várias configurações aceitam formatação condicional (fx), portanto uma medida ou uma segmentação de dados pode decidir o que é desenhado:
- Visível nas camadas de arquivo, raster, WMS e ArcGIS mostra ou oculta a camada.
- Valor do filtro em uma camada de arquivo mantém apenas as feições cuja propriedade corresponde aos seus dados. Consulte Arquivos e feeds.
- Cláusula SQL WHERE em uma camada do ArcGIS e Filtro CQL (opcional) em uma camada WMS filtram o serviço.
- O próprio link pode vir de uma medida na maioria dos tipos de camada.
Se você quer formas coloridas pelos seus dados e que apliquem filtro cruzado ao relatório ao serem clicadas, use uma camada de dados: Formas de arquivos, Camadas do ArcGIS vinculadas a dados, Tiles vetoriais ou Camadas do Catálogo do Icon Map.
Tipos de camada de referência
| Tipo | Nome no painel Formato | O que desenha | Quantas |
|---|---|---|---|
| Arquivos e feeds | GeoJSON / KML / CSV / WFS | Pontos, linhas e polígonos de um link ou de um arquivo carregado: GeoJSON, TopoJSON, KML, KMZ, CSV, shapefile, um serviço WFS ou um arquivo PMTiles | 5 |
| Tiles raster e WMTS | Camada raster / WMTS | Imagens ou um mapa em tiles a partir de um modelo de tiles, de um serviço WMTS ou de um Cloud Optimized GeoTIFF | 5 |
| WMS | Camada WMS | Imagens de mapa de um Web Map Service | 5 |
| ArcGIS | Camada do ArcGIS | Uma camada de feições, um serviço de mapa, de imagem ou de tiles vetoriais, ou um mapa da Web inteiro | 5 |
| Catálogo do Icon Map | Cartão Catálogo | Limites e lugares prontos | 20, compartilhadas com as camadas do catálogo vinculadas a dados |
| Clima | Clima | Clima ao vivo do OpenWeatherMap | 1 |
| Trânsito | Trânsito | Fluxo de trânsito ou incidentes ao vivo do Azure Maps | 1 |
| Luz do dia | Terminadouro do dia | Sombreamento sobre a parte do mundo que está na escuridão | 1 |
| Rótulos do mapa | Rótulos do mapa | Nomes de lugares desenhados acima dos seus dados | 1 |
As camadas de arquivo também podem ter os seus próprios rótulos de texto. Consulte Rótulos nas camadas de referência.
Adicionar uma camada de referência

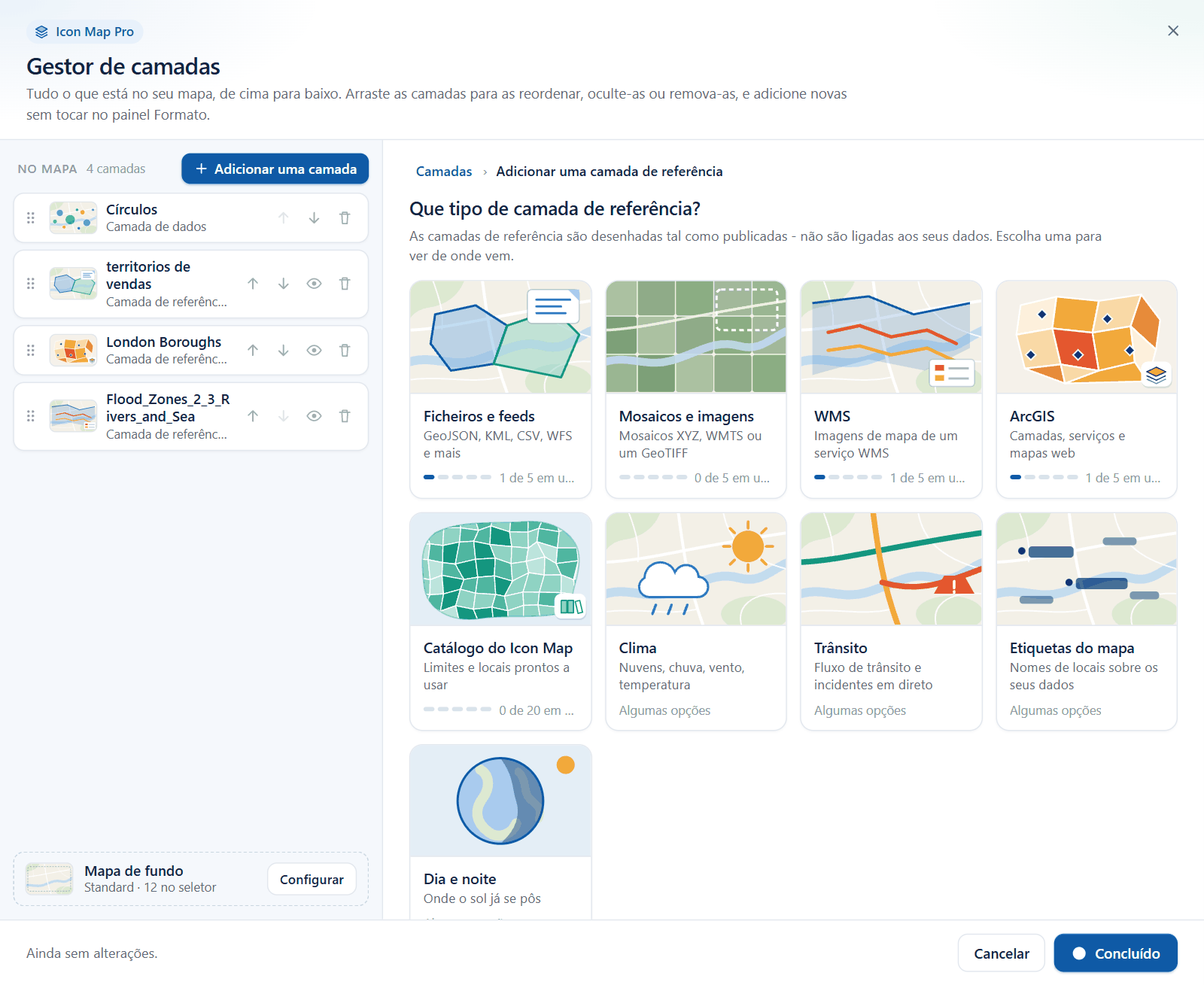

A forma mais rápida é o Gestor de camadas.
- No painel Formato, abra o cartão Gestor de camadas e ative Abrir o Gestor de camadas.
- Selecione Adicionar uma camada e depois Camada de referência.
- Escolha um bloco, por exemplo Ficheiros e feeds, Mosaicos e imagens, WMS ou ArcGIS. Cada bloco mostra quantas camadas desse tipo estão em uso.
- Siga as etapas. Para um link, selecione Verificar para que o link seja lido e descrito antes de a camada ser adicionada.
- Selecione Adicionar ao mapa e depois Aplicar alterações.
O passo a passo completo está em Adicionar uma camada.
Todas as camadas de referência também podem ser configuradas no painel Formato, e algumas configurações só existem lá: formatação condicional (fx), filtros, autenticação WMS e os números de Z-Index. Abra Painel Formato > Camadas de referência > Seleção de camadas e ative o tipo que você quer. Um grupo de configuração desse tipo aparece então abaixo.
Mais de uma camada de um tipo
As camadas de arquivo, ArcGIS, WMS e raster têm cinco posições cada. O painel Formato mostra as configurações de uma posição de cada vez.
- Camadas de arquivo e do ArcGIS: defina Número de camadas (1 a 5) e depois escolha a camada a editar em Aplicar configurações a.
- Camadas WMS e raster: a primeira camada tem o seu próprio grupo. Defina Número de camadas adicionais (0 a 4) e depois escolha a camada adicional a editar em Aplicar configurações a.
Ordem de desenho
Cada camada do mapa, de referência ou de dados, tem um Z-Index. Uma camada com um Z-Index mais alto é desenhada mais perto do observador. As camadas de referência e as camadas de dados compartilham uma única escala, portanto uma camada de referência pode ficar por baixo dos seus dados, entre duas camadas de dados ou por cima de tudo.
| Camada | Z-Index padrão |
|---|---|
| Terminadouro do dia | 450 |
| Rótulos do mapa | 440 |
| Rótulos de uma camada de arquivo | 370 |
| Camadas de arquivo | 365 |
| Clima | 360 |
| Camada raster 1 | 354 |
| Trânsito | 350 |
| Camadas do ArcGIS | 345 |
| Camadas raster e WMS adicionais | 344 |
| Camada WMS 1 | 255 |
Para comparação, os círculos têm o padrão 405, a camada Imagens 410 e os rótulos de dados 950. Os padrões colocam as imagens e os limites por baixo dos seus dados e os nomes de lugares por cima.
Para mudar a ordem, edite o Z-Index de uma camada no grupo de configuração dela no painel Formato. Os valores vão de 0 a 1000.
No Gestor de camadas você não precisa dos números. A lista mostra todas as camadas ativadas, com a de cima primeiro. Arraste uma linha, ou use Mover para cima e Mover para baixo, e os valores de Z-Index são reescritos para você. Consulte Editar, reordenar e remover camadas.
Intervalo de zoom e visibilidade
As camadas de arquivo, raster, WMS e ArcGIS têm cada uma um zoom mínimo e um máximo. Fora desse intervalo a camada não é desenhada. Use isso para mostrar limites detalhados apenas quando o leitor tiver aproximado o zoom.
Os mesmos tipos de camada têm uma configuração Visível que aceita formatação condicional (fx). Retorne "Yes" ou "No" de uma medida para mostrar uma camada apenas para uma escolha de segmentação de dados ou um indicador.
Legenda
As camadas de arquivo, as camadas WMS e as camadas do ArcGIS podem ter cada uma uma entrada na legenda. As entradas WMS usam a imagem de legenda que o servidor WMS publica, e as entradas do ArcGIS usam a simbologia da camada no ArcGIS. Ative as entradas e dê nome a elas em Painel Formato > Legenda > Rótulos da legenda. Consulte Legenda.
Dicas e limites
- As feições de referência não podem ser selecionadas e não aplicam filtro cruzado ao relatório.
- Os links devem começar com
https://. - Uma camada lida de um link é lida pelo navegador da pessoa que está vendo o relatório. O servidor deve permitir solicitações do Power BI (CORS). Veja abaixo o que fazer com servidores que não permitem.
- Os arquivos carregados são armazenados no relatório, portanto funcionam onde quer que o relatório funcione.
Servidores que bloqueiam o Power BI
Alguns servidores não permitem que um visual do Power BI os leia. O proxy do Icon Map pode buscar a camada em nome do mapa. Ele precisa de uma chave de licença do Icon Map, e as solicitações via proxy podem consumir créditos de uso adicionais.
As camadas de arquivo, raster e do ArcGIS têm uma opção Usar o proxy quando necessário. Cada servidor é primeiro tentado diretamente, e apenas um servidor que bloqueia o Power BI é lido por meio do proxy. As camadas WMS têm uma opção Usar proxy CORS.
Para saber o que o proxy envia e como desativá-lo para um relatório inteiro, consulte Chaves de API, autenticação e o proxy.
