Legenda
A legenda explica as cores, os tamanhos e os símbolos do mapa. O Icon Map Pro monta a legenda a partir do estilo real de cada camada, de modo que ela acompanha a sua formatação.
Adicionar uma legenda
- No painel Formato, ative o cartão Legenda.
- Escolha uma Posição: um dos quatro cantos do mapa.
- Digite um Título. Ele é o texto do botão que recolhe e expande a legenda.
A legenda lista todas as camadas que estão ativadas e que podem ser explicadas. Para deixar uma camada de fora, expanda Rótulos da legenda e desative a configuração na legenda dessa camada.
O que aparece na legenda
A legenda tem um grupo para cada camada, encabeçado pelo título da camada quando Mostrar títulos das camadas está ativado. O que um grupo mostra depende da camada e do estilo dela.
| Camada | O que a legenda mostra |
|---|---|
| Círculos | Uma amostra de cor para cada categoria e uma escala de tamanhos quando os círculos são dimensionados por um valor. As cores do grupo do cluster aparecem como amostras. |
| Imagens e ícones | O ícone ou os ícones em uso. Quando cada linha tem o seu próprio ícone e nenhuma descrição, uma nota informa que os ícones são definidos por item. |
| Linhas | Uma amostra da linha, um gradiente para linhas em gradiente e uma escala de larguras quando a largura segue um valor. |
| Mapa de calor | Um gradiente de Baixo a Alto. |
| Células | Uma amostra ou um gradiente. |
| Formas (dos dados, de arquivos, tiles vetoriais, camadas do ArcGIS vinculadas aos dados) | Amostras de preenchimento ou amostras de linha. |
| Camadas de referência de Ficheiros e feeds | Uma amostra ou um gradiente para cada camada. |
| Camadas do Catálogo do Icon Map | A legenda do próprio catálogo: um gradiente, amostras ou ícones das suas regras, ou uma imagem. |
Um grupo com várias categorias começa recolhido: mostra algumas amostras sem nomes, depois "+N" e uma seta. Selecione a seta para expandir o grupo e listar todas as categorias com os seus nomes.
Quando uma camada tem mais entradas do que Máx. de categorias, a lista é cortada e uma nota como "+8 mais" é acrescentada.
Cores da formatação condicional
Quando a cor de uma camada é definida com a formatação condicional (fx), o Power BI entrega ao mapa apenas a cor final de cada linha, e não a regra por trás dela. A legenda faz o caminho inverso a partir dessas cores:
- um pequeno número de cores diferentes vira uma lista de categorias
- uma faixa contínua de cores vira um gradiente
Para rotular as categorias, dê à camada uma Descrição em Rótulos da legenda: selecione fx, depois Valor do campo, e escolha o campo que dá nome a cada categoria. Se a legenda escolher a forma errada, ou precisar de rótulos melhores nas extremidades de um gradiente, use as configurações de Legendas de formatação condicional.
Mostrar legendas no controle de camadas
Modo de exibição escolhe onde as legendas são desenhadas:
| Opção | Resultado |
|---|---|
| Painel | Um painel de legenda próprio. Este é o padrão. |
| No controle de camadas | A linha de cada camada no controle de camadas ganha uma seta. A legenda fica recolhida até que um leitor selecione a seta; então ela abre abaixo da linha. |
| Ambos | O painel e as linhas do controle de camadas. |
No controle de camadas precisa que o controle de camadas esteja ativado: Painel Formato > Controles > Controle de camadas > Mostrar controle de camadas. Sem ele, a legenda volta a ser um painel. Consulte Controles do mapa.
Configurações
Legenda
| Configuração | O que faz | Padrão |
|---|---|---|
| Legenda (a chave do cartão) | Mostra a legenda. | Desativado |
| Posição | Superior esquerdo, Superior direito, Inferior esquerdo ou Inferior direito. | Superior direito |
| Título | O texto do botão que recolhe e expande a legenda. Com mais de um grupo, o botão acrescenta a contagem, por exemplo "Legenda (2)". | Legenda |
| Começar recolhida | A legenda abre recolhida; os leitores a expandem. | Desativado |
| Mostrar títulos das camadas | Mostra um cabeçalho para o grupo de cada camada. | Ativado |
| Máx. de categorias | O número máximo de amostras de categoria mostradas para uma camada, de 1 a 50. | 12 |
| Modo de exibição | Painel, No controle de camadas ou Ambos. | Painel |
No valor padrão, o título mostra "Legenda" no idioma do relatório. Um título que você digita é mostrado como você o digitou.
Rótulos da legenda
Este grupo aparece quando pelo menos uma camada que pode estar na legenda está ativada. Cada camada recebe até três configurações, nomeadas de acordo com a camada.
| Configuração | O que faz | Padrão |
|---|---|---|
| {layer} na legenda | Inclui a camada na legenda. | Ativado |
| Título de {layer} | O cabeçalho desta camada na legenda e no controle de camadas. | Vazio (o nome da própria camada) |
| Descrição de {layer} | Texto fixo, ou use fx e Valor do campo para rotular as entradas a partir de um campo. | Vazio |
| Nome da camada nas configurações | na legenda | título | descrição |
|---|---|---|---|
| Círculos | Sim | Sim | Sim |
| Ícones (a camada Imagens / ícones) | Sim | Sim | Sim |
| Linhas | Sim | Sim | Sim |
| Formas (dos dados) | Sim | Sim | Sim |
| Formas (de arquivos), ou Formas do nível 1, Formas do nível 2 e assim por diante | Sim | Sim | Sim |
| Feições Esri (uma camada do ArcGIS vinculada aos dados) | Sim | Sim | Sim |
| Mapa de calor | Sim | Sim | Não |
| Células | Sim | Sim | Não |
| Tiles vetoriais | Sim | Sim | Não |
| Overlay 1 a Overlay 5 (camadas de referência de Ficheiros e feeds) | Sim | Sim | Não |
Legendas de formatação condicional
Estas configurações ajustam como as cores fx são transformadas em entradas de legenda. Elas são oferecidas para Círculos, Ícones, Feições Esri, Formas (dos dados), Linhas, Formas (de arquivos) e Tiles vetoriais. Quando as camadas Formas (de arquivos) são usadas como níveis, as configurações recebem o rótulo Formas (todos os níveis), por exemplo Modo de Formas (todos os níveis).
| Configuração | O que faz | Padrão |
|---|---|---|
| Modo de {layer} | Automático decide pelo número de cores diferentes. Categorias força uma lista de amostras, Gradiente força um gradiente, Nenhum desativa isso para a camada. | Automático |
| Campo de gradiente de {layer} | O campo cujos valores controlam o gradiente. Selecione fx, depois Valor do campo, e escolha o campo. Deixe vazio para que o mapa o detecte a partir das medidas do visual. | Vazio |
| Rótulo mínimo de {layer}, Rótulo máximo de {layer} | Texto para as duas extremidades do gradiente. | Vazio |
| Intervalos de valores de {layer} | Rotula as amostras de categoria com o intervalo de valores observado para cada cor. Os intervalos são aproximados, com base nos dados presentes. | Desativado |
Legendas de camadas de referência
Novo na 1.1.0.11

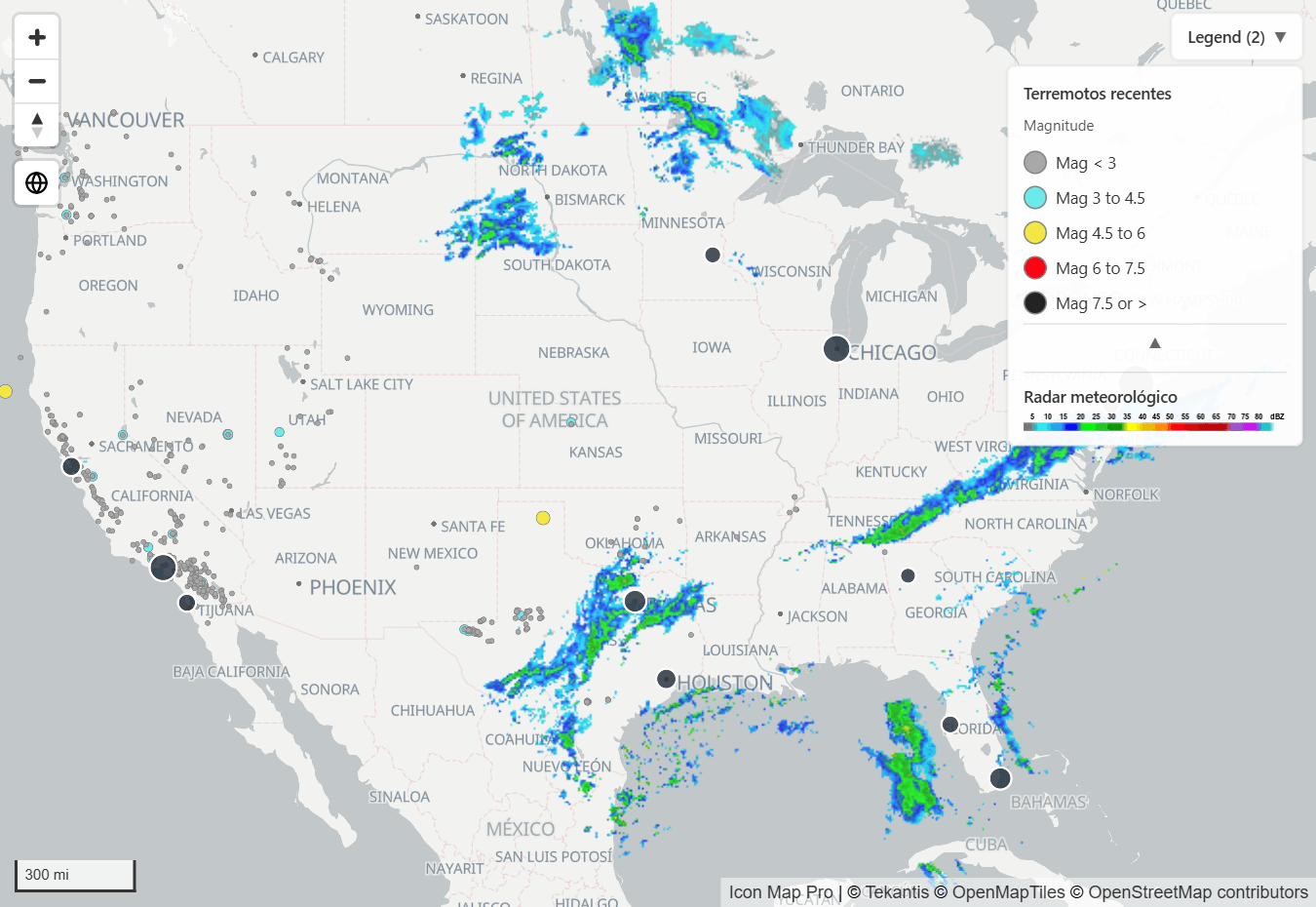

As camadas de referência WMS e ArcGIS trazem as suas próprias legendas, lidas do serviço que as publica.
| Camada | O que a legenda mostra |
|---|---|
| Camada WMS | A imagem de legenda que o servidor WMS fornece para a camada. O cabeçalho é o título que você definiu ou, na falta dele, o nome da camada. |
| Camada de feições do ArcGIS | Os símbolos do seu estilo no ArcGIS, até 30 classes. |
| Serviço de mapa ou de imagem do ArcGIS | A legenda publicada pelo serviço. |
| Mapa da Web do ArcGIS | Um grupo, com uma seção para cada camada do mapa da Web. |
| Serviço de tiles vetoriais do ArcGIS | Sem legenda. |
Uma camada do ArcGIS vinculada aos dados que usa Usar a simbologia do ArcGIS também mostra os seus símbolos do ArcGIS na legenda, no lugar das cores do painel Formato.
Cada uma dessas camadas tem duas configurações em Rótulos da legenda:
| Configuração | O que faz | Padrão |
|---|---|---|
| Camada WMS {n} na legenda, Camada do ArcGIS {n} na legenda | Inclui a camada na legenda. | Ativado |
| Título de Camada WMS {n}, Título de Camada do ArcGIS {n} | O cabeçalho da camada na legenda e no controle de camadas. | Vazio |
O que convém saber:
- Uma legenda WMS só é mostrada para uma camada que não exige entrada com credenciais, ou cuja chave viaja no link. Uma camada que se autentica de outra forma não tem legenda.
- Uma camada oculta não tem legenda, e uma legenda segue o intervalo de zoom visível da sua camada.
- As legendas do ArcGIS são lidas do serviço depois que o mapa é desenhado, por isso podem aparecer um instante depois do restante da legenda.
Consulte Tiles raster, WMTS e WMS e Camadas do ArcGIS.
Dicas e limites
- A legenda fica em um canto do mapa e não pode ser arrastada. Se ela cobrir um controle, mova-a para outro canto com Posição.
- O controle de camadas permite que os leitores mostrem e ocultem camadas. As escolhas deles duram apenas a sessão e não são salvas com o relatório.
- Use Título de {layer} para substituir nomes técnicos como Feições Esri ou Overlay 1 por palavras que os seus leitores conhecem.
