Rótulos de dados

Os rótulos de dados escrevem texto do seu relatório ao lado dos círculos, imagens, linhas e formas do mapa. Use-os para dar nome a lugares, mostrar um valor sem dica de ferramenta ou montar um pequeno cartão com título, imagem e rodapé para cada item.

Antes de começar

• Os rótulos são definidos no cartão Rótulos do painel Formato. O cartão aparece quando pelo menos uma camada que aceita rótulos está ativada: Círculos, Imagens / ícones, Formas (dos dados), Formas (de arquivos), Tiles vetoriais, Linhas ou Células.
• O texto de um rótulo normalmente vem de um campo ou de uma medida, definido com a formatação condicional (fx). Consulte Formatação condicional.

Adicionar rótulos a um mapa

1. No painel Formato, abra Rótulos > Conteúdo e defina Exibir rótulo como Sim.
2. Ao lado de Texto do rótulo, selecione fx, escolha Valor do campo e selecione o campo ou a medida que contém o texto de cada linha.
3. Abra Rótulos > Estilo e escolha um Estilo do rótulo. Clássico desenha texto simples de mapa; os outros estilos desenham cada rótulo como um cartão.
4. Abra Rótulos > Posicionamento e escolha uma Posição (para círculos e imagens), para que o rótulo não cubra o item.

Uma linha só desenha um rótulo quando tem texto. Digitar o texto diretamente em Texto do rótulo dá o mesmo rótulo a todos os itens; por isso, use fx para ter um texto por linha.

Editar rótulos no Gestor de camadas

Novo na 1.1.0.11

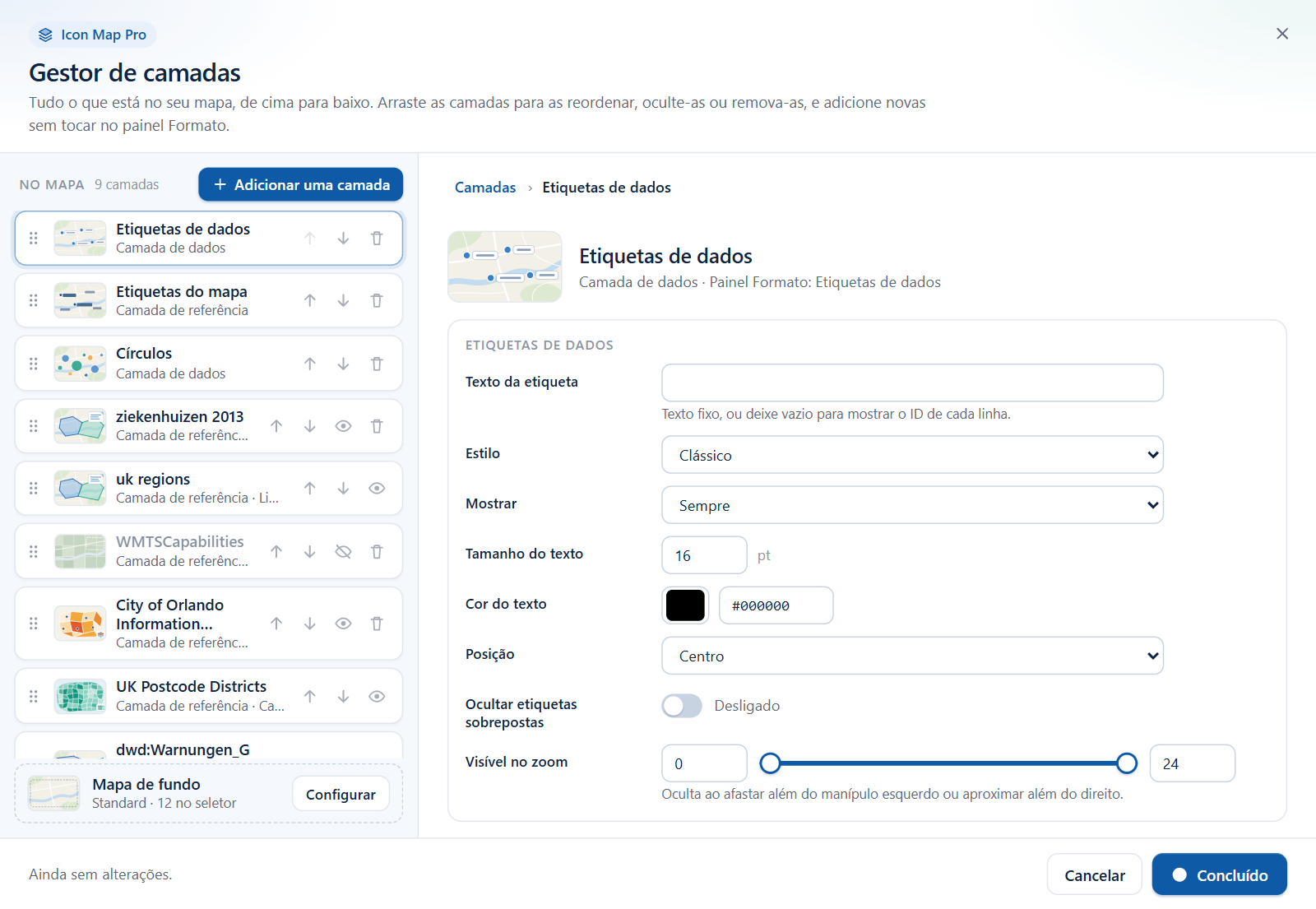

Quando Exibir rótulo está em Sim, uma linha Etiquetas de dados aparece no Gestor de camadas. Selecione a linha para alterar as opções mais usadas sem abrir o painel Formato.

O botão de remover da linha define Exibir rótulo como Não. Arrastar a linha muda o lugar dos rótulos na ordem de desenho. Consulte Editar, reordenar e remover camadas.

Quais camadas aceitam rótulos

As camadas do ArcGIS podem, em vez disso, desenhar os rótulos definidos no ArcGIS: ative Usar os rótulos do ArcGIS na camada.

As camadas de referência têm as suas próprias configurações de rótulo, separadas do cartão Rótulos. Consulte Rótulos nas camadas de referência.

Estilos de rótulo

Painel Formato > Rótulos > Estilo > Estilo do rótulo define como todos os rótulos de dados são desenhados. Clássico desenha texto simples de mapa. Os outros cinco estilos desenham cada rótulo como um cartão, composto com a fonte que você escolher, e liberam o conteúdo de cartão descrito em Conteúdo e layout do cartão.

Clássico

Texto simples de mapa, com uma caixa opcional atrás dele (Contêiner de exibição). Este é o padrão. Usa as fontes do próprio mapa: Noto Sans, Open Sans, Roboto, PT Sans ou Metropolis, com as opções Negrito e Itálico.

Para colocar uma segunda linha menor abaixo da primeira, digite \n no texto, no ponto em que a linha deve quebrar, por exemplo Leeds\n1,240 orders.

Texto com halo

Texto com um halo colorido em volta das letras e sem caixa. Continua legível sobre mapas base carregados e sobre imagens de satélite. Defina a Cor do halo e a sua Transparência no grupo Halo.

Vidro

Um cartão claro que desfoca o mapa atrás dele. Defina uma Cor da tonalidade e, em Fundo, escolha entre Fosco e Preenchimento sólido. Fosco (%) define a intensidade do desfoque do mapa.

Vidro escuro

A versão escura do Vidro. Se você deixar Cor do texto no preto padrão, o texto é desenhado em cor clara para poder ser lido sobre o cartão escuro.

Cartão

Um cartão sólido com a sua própria Cor de preenchimento, Cor da borda e Largura da borda, e uma faixa na Cor de destaque.

Neon

Um cartão com um brilho na Cor de destaque. Combina com mapas base escuros.

Conteúdo e layout do cartão

Com qualquer estilo diferente de Clássico, um rótulo pode ter mais de uma linha de texto. Cada parte é uma configuração em Rótulos > Conteúdo, e cada uma aceita fx, de modo que pode vir de um campo.

Um rótulo com título e sem texto do corpo também é desenhado: o título é usado como texto.

Layout do corpo define onde fica o texto do corpo quando um rótulo tem imagem: Texto abaixo da imagem, Texto acima da imagem, Texto à direita da imagem ou Texto à esquerda da imagem. Quando o texto fica ao lado da imagem, Alinhamento vertical define como o menor dos dois se alinha em relação ao maior. Um cartão estreito demais para ter o texto ao lado da imagem empilha os dois.

Largura máxima (px), em Tamanho e zoom, define até que largura um cartão pode crescer antes que o texto quebre para outra linha.

Visibilidade do rótulo

Rótulos > Conteúdo > Visibilidade do rótulo decide quando os rótulos ficam no mapa.

Com um estilo de cartão e Ao passar o rato ou Quando selecionado, a opção adicional Mostrar sempre o título mantém no mapa o título de todos os rótulos e mostra o restante do cartão sob demanda.

Posicionamento

• Posição (círculos e imagens) coloca o rótulo Acima, Abaixo, à Esquerda, à Direita ou no Centro do círculo ou da imagem. Aceita fx, de modo que cada linha pode ter a sua própria posição.
• Ponteiro (estilos de cartão, exceto Texto com halo) liga um cartão ao seu local. Ponta de balão desenha uma ponta que aponta para o local, e Posição escolhe então de que lado o cartão fica. Alfinete e haste eleva o cartão acima do local sobre uma linha; Altura da haste (px) define a distância.
• Orientação (estilos de cartão) importa quando o mapa está inclinado. Em pé (voltado para o observador) deixa os rótulos de pé, como placas. Plano (deitado sobre o mapa) deita os rótulos no chão, em perspectiva.
• Altura do rótulo (estilos de cartão) serve para rótulos em formas 3D, como uma sala em um andar superior: o rótulo pode ficar no Topo da forma, na Base da forma ou no Solo.
• Manter rótulos dentro das formas coloca o rótulo de cada polígono no ponto mais interno da forma, para que os rótulos de formas irregulares fiquem dentro delas.
• Evitar sobreposição oculta os rótulos que colidiriam com outro rótulo.

Configurações

Todas as configurações ficam no cartão Rótulos do painel Formato. "Estilos de cartão" significa todo Estilo do rótulo exceto Clássico.

Conteúdo

Estilo

Contêiner, Cartão ou Halo

Este grupo se chama Contêiner no Clássico, Cartão em Vidro, Vidro escuro, Cartão e Neon, e Halo em Texto com halo. As configurações que ele oferece dependem do estilo.

Posicionamento

Tamanho e zoom

Entre o Zoom mínimo da fonte e o Zoom máximo da fonte, o tamanho do texto muda suavemente de um tamanho para o outro. Defina dois tamanhos diferentes para que os rótulos cresçam conforme os leitores aproximam o mapa.

Dicas e limites

• Os rótulos esmaecem junto com os seus itens quando há uma seleção ativa. Para manter os rótulos com intensidade total, desative Painel Formato > Interatividade > Seleção de itens > Incluir rótulos. Consulte Seleção, filtro cruzado e realce.
• Evitar sobreposição também funciona com Ao passar o rato e Quando selecionado: os rótulos ocultos não ocupam espaço.
• Um relatório salvo com o antigo estilo Pill desenha os seus rótulos como Vidro.
• Os estilos de rótulo são desenhados como foram projetados no modo de alto contraste do Windows; eles não mudam para as cores de alto contraste.
• O layout Texto, Alinhamento e Contêiner deste cartão pertence ao mecanismo Herdado. Consulte a documentação da versão 1.1.0.9 e anteriores.
