Etiquetas en las capas de referencia
Una capa de referencia de archivo puede dar nombre a sus propias entidades: la región en cada polígono, la carretera a lo largo de cada línea, el emplazamiento en cada punto. El texto procede de una propiedad del archivo, y cada capa tiene su propio estilo de etiqueta.
Estas etiquetas pertenecen a las capas de archivo. Las etiquetas de las filas de sus datos se definen por separado: consulte Etiquetas de datos.
Activar las etiquetas
- En el panel Formato, abra Capas de referencia y elija la capa en GeoJSON / Shape / KML - configuración inicial > Aplicar la configuración a.
- En el grupo Configuración de la capa, active Mostrar etiquetas.
- Establezca Nombre de la propiedad de etiqueta en la propiedad que contiene el texto. Para un archivo cargado es una lista de las propiedades del archivo. Para un vínculo, escriba el nombre.
- Debajo del grupo Formato de la capa aparece un grupo Capa GeoJSON / Shape / KML {n} - etiquetas. Defina allí el estilo de las etiquetas.
Nombre de la propiedad de etiqueta admite formato condicional (fx), de modo que una medida puede cambiar las etiquetas entre dos propiedades, por ejemplo un nombre y un código.

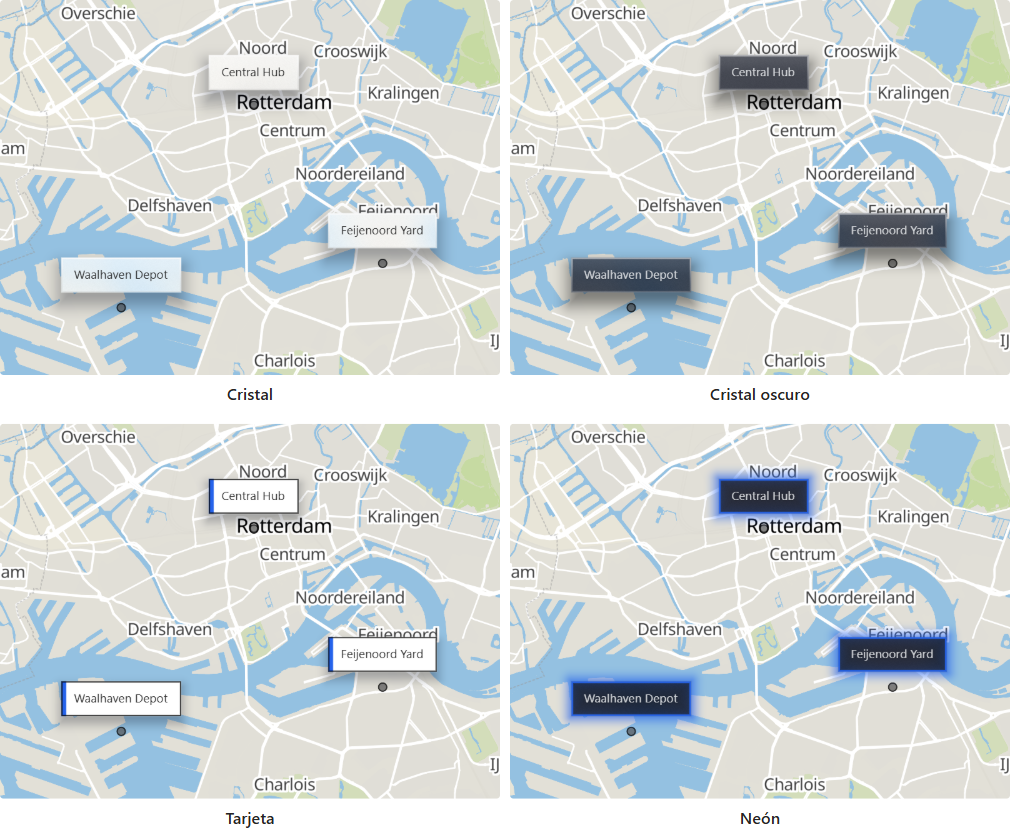

Estilos de etiqueta
Estilo de las etiquetas define el aspecto de todas las etiquetas de la capa.
| Estilo de las etiquetas | Aspecto |
|---|---|
| Texto con halo | Texto de mapa con un halo, un contorno de un segundo color que lo mantiene legible sobre el mapa |
| Cristal | Una tarjeta que desenfoca el mapa que tiene detrás, con un tinte que usted elige |
| Cristal oscuro | Una tarjeta oscura que desenfoca el mapa que tiene detrás |
| Tarjeta | Una tarjeta con relleno, con un borde y una franja del color de acento |
| Neón | Una tarjeta con un resplandor del color de acento |
Texto con halo se dibuja como parte del mapa. Los otros cuatro estilos son tarjetas, compuestas con la fuente que usted elige.
Colocar las etiquetas
Posición
Posición define dónde se sitúa una etiqueta respecto a su entidad: Centro, Encima, Debajo, Izquierda o Derecha. En un polígono la etiqueta se coloca dentro de la forma, así que Centro suele ser la elección correcta. Para las demás posiciones, Distancia define a qué distancia de su entidad se sitúa la etiqueta, en múltiplos del tamaño del texto.

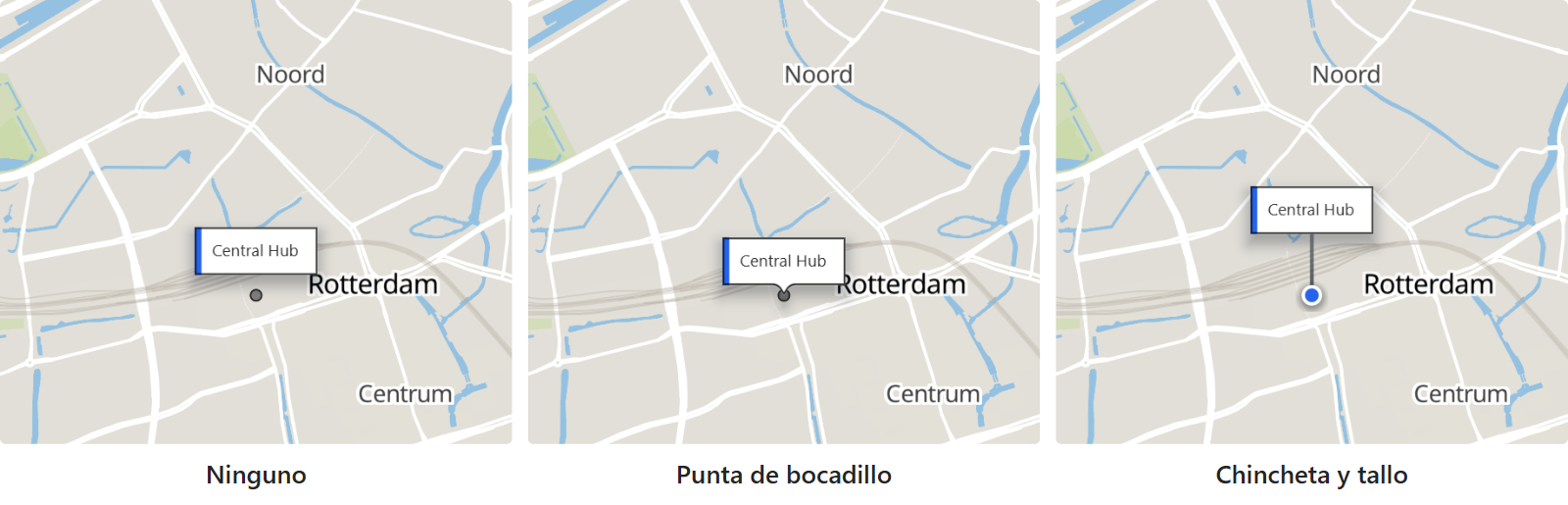

Punteros
Una tarjeta puede señalar su ubicación. Establezca Puntero en:
- Ninguno - la tarjeta se sitúa en la posición que usted elige.
- Punta de bocadillo - la tarjeta se sitúa a un lado, con una punta que señala hacia la ubicación. Posición elige el lado.
- Chincheta y tallo - la tarjeta se alza sobre la ubicación en una línea, con una chincheta en su base. Altura del tallo (px) define la longitud de la línea.
Etiquetas a lo largo de líneas
Con Texto con halo, active Las etiquetas siguen las líneas para curvar cada etiqueta a lo largo de su línea y repetirla en toda su longitud, igual que se nombra un río o una carretera en un mapa. Con el ajuste desactivado, una línea recibe una sola etiqueta horizontal en su punto medio.
Las etiquetas siguen las líneas funciona mejor en líneas sencillas y suaves. En geometrías muy detalladas es posible que se coloquen pocas etiquetas.
Mapas con muchas etiquetas
Ocultar etiquetas superpuestas está activado de forma predeterminada: una etiqueta que quedaría encima de otra se omite. Desactívelo para dibujar todas las etiquetas.
Con Ocultar etiquetas superpuestas activado, faltan algunas etiquetas allí donde chocarían, por ejemplo en regiones vecinas cuando el mapa está alejado. Acerque el mapa, o desactive el ajuste, para verlas.
Ancho máximo ajusta en varias líneas las etiquetas largas. Se mide en múltiplos del tamaño del texto.
Rango de zoom
Las etiquetas tienen su propio rango de zoom, definido con Nivel de zoom mínimo y Nivel de zoom máximo. Úselo para mostrar las etiquetas solo cuando el lector se haya acercado lo suficiente para leerlas. Active Usar el zoom mín./máx. de la capa principal para que las etiquetas aparezcan y desaparezcan con las formas a las que dan nombre.
Ajustes
panel Formato > Capas de referencia > Capa GeoJSON / Shape / KML {n} - etiquetas
El grupo se muestra para la capa elegida en Aplicar la configuración a, cuando el ajuste Mostrar etiquetas de esa capa está activado.
| Ajuste | Qué hace | Se muestra para | Valor predeterminado |
|---|---|---|---|
| Estilo de las etiquetas | Texto con halo, Cristal, Cristal oscuro, Tarjeta o Neón | Todos | Texto con halo |
| Familia de fuentes | La fuente de la tarjeta | Estilos de tarjeta | Segoe UI |
| Tamaño del texto | Tamaño del texto, de 0 a 100 | Todos | 10 |
| Color del texto | Color del texto | Todos | #000000 |
| Color del halo | Color del contorno alrededor del texto | Texto con halo | #FFFFFF |
| Ancho del halo | Ancho del contorno, de 0 a 20 | Texto con halo | 1 |
| Color de acento | La franja de una tarjeta, el resplandor del neón y la chincheta en la base de un tallo | Tarjeta, Neón | #2563EB |
| Fondo | Esmerilado desenfoca el mapa que hay detrás de la etiqueta. Relleno sólido dibuja el relleno tal cual: totalmente opaco con una transparencia del 0%, o translúcido sin el desenfoque por encima de ese valor | Cristal, Cristal oscuro, Neón | Esmerilado |
| Esmerilado (%) | Con qué intensidad se desenfoca el mapa que hay detrás de la etiqueta. 0 desactiva el desenfoque | Cristal, Cristal oscuro y Neón, con Esmerilado | 60 |
| Color de tinte | El tinte del cristal | Cristal | #FFFFFF |
| Color de relleno | El relleno de la tarjeta | Tarjeta | #FFFFFF |
| Color del borde | Color del borde de la tarjeta | Tarjeta | #000000 |
| Ancho del borde | Ancho del borde de la tarjeta, de 0 a 20 | Tarjeta | 1 |
| Radio del borde | Redondez de las esquinas, de 0 a 90. 0 da esquinas cuadradas | Estilos de tarjeta | 0 |
| Transparencia | 0 es opaco, 100 es invisible | Todos | 0 |
| Puntero | Ninguno, Punta de bocadillo o Chincheta y tallo | Estilos de tarjeta | Ninguno |
| Altura del tallo (px) | Longitud del tallo, de 0 a 300 | Chincheta y tallo | 36 |
| Posición | Dónde se sitúa la etiqueta respecto a su entidad. Con una punta de bocadillo, el lado en el que se sitúa la tarjeta | Puntero es Ninguno o Punta de bocadillo | Centro |
| Distancia | A qué distancia de su entidad se sitúa la etiqueta, de 0 a 10, en múltiplos del tamaño del texto | Puntero es Ninguno y Posición no es Centro | 1 |
| Ancho máximo | Las etiquetas más largas se ajustan en varias líneas. De 1 a 60, en múltiplos del tamaño del texto | Todos | 10 |
| Ocultar etiquetas superpuestas | Activado: una etiqueta que quedaría encima de otra se omite. Desactivado: se dibujan todas las etiquetas | Todos | Activado |
| Las etiquetas siguen las líneas | Activado: una etiqueta en una línea se curva a lo largo de ella y se repite. Desactivado: una línea recibe una sola etiqueta horizontal en su punto medio | Texto con halo | Desactivado |
| Usar el zoom mín./máx. de la capa principal | Activado: las etiquetas aparecen y desaparecen con las formas a las que dan nombre | Todos | Desactivado |
| Nivel de zoom mínimo, Nivel de zoom máximo | El rango de zoom de las etiquetas. Se muestran cuando Usar el zoom mín./máx. de la capa principal está desactivado | Todos | 0, 24 |
| Z-Index | Orden de dibujo de las etiquetas, de 0 a 10000. Más alto es más cerca del observador | Todos | 370 |
"Estilos de tarjeta" significa Cristal, Cristal oscuro, Tarjeta y Neón.
Con Punta de bocadillo, Posición ofrece Encima, Debajo, Izquierda y Derecha. Con Chincheta y tallo la tarjeta siempre se alza sobre su ubicación, así que Posición se oculta.
Consejos y límites
- Las etiquetas siguen el filtro de la capa. Si Propiedad para filtrar y Valor del filtro ocultan una entidad, su etiqueta también se oculta.
- Las etiquetas de cada capa tienen su propio Z-Index, independiente del de las formas de la capa. Con el valor predeterminado de 370, las etiquetas de una capa de archivo se dibujan por encima de las formas de las demás capas de archivo. Súbalo por encima de 405 para dibujar las etiquetas también sobre sus círculos.
- Las etiquetas funcionan igual para los archivos cargados, los archivos vinculados y los archivos PMTiles.
- Un informe que dio estilo a sus etiquetas de referencia en una versión anterior conserva el tamaño del texto, los colores, el ancho del halo, el rango de zoom y el Z-Index hasta que usted los cambie para una capa.
- El grupo único Etiquetas de referencia, compartido por todas las capas, forma parte del motor Heredado. Consulte la documentación de la versión 1.1.0.9 y anteriores.
