Configurar el mapa base en el panel Formato
La tarjeta Capa de fondo del panel Formato elige el mapa base y define sus opciones. Elija un proveedor en una lista desplegable y rellene después el grupo que aparece para él.
En esta versión, todos los mapas configuran aquí su mapa base.
Cambiar el mapa base
- Seleccione el mapa y abra el panel Formato.
- Expanda Capa de fondo.
- En Origen del mapa, elija un proveedor en Origen del mapa de fondo.
- Debajo aparece un grupo de configuración para ese proveedor. Defina sus opciones. Para Icon Map, elija un estilo en Teselas de Icon Map - configuración > Capa.
- Si el proveedor necesita una clave, escríbala en Claves de API y autenticación. Consulte Claves de API, autenticación y el proxy.
El mapa se vuelve a dibujar a medida que cambia cada ajuste.
Cómo está organizada la tarjeta
| Grupo | Qué contiene |
|---|---|
| Origen del mapa | Origen del mapa de fondo: Ninguno, Icon Map, ArcGIS, Azure Maps, Mappable, Ordnance Survey, Raster Tiles, Teselas vectoriales o WMS. Valor predeterminado: Icon Map |
| El grupo de configuración del proveedor | Un grupo, con el nombre del proveedor. No aparece nada para Ninguno |
| Sombreado del relieve, Terreno 3D, Claro, Cielo | Ajustes para todo el mapa. Consulte Terreno, sombreado, cielo e iluminación |
Google Maps, Mapbox, MapTiler y los fondos de una sola imagen forman parte del motor Heredado. Consulte la documentación de la versión 1.1.0.9 y anteriores. Si un mapa guardado con uno de ellos está en el motor Moderno, el mapa dibuja un fondo vacío y le indica que elija otro. La configuración guardada no se modifica.
Icon Map
Grupo: Teselas de Icon Map - configuración. Los estilos se describen en Estilos de mapa base de Icon Map.
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| Capa | El estilo de Icon Map. La lista se carga cuando se inicia el objeto visual y muestra "Cargando estilos de mapa..." hasta que llega | Standard |
| Mostrar el selector de mapa base | Muestra en el mapa un botón que permite a los lectores cambiar entre los estilos de Icon Map | Desactivado |
| Idioma | El idioma de los nombres de lugares, entre 41 idiomas. Disponible solo para los estilos que admiten idiomas | Inglés |
| Extruir edificios | Dibuja los edificios en 3D según su altura cuando el mapa está inclinado. Disponible solo para los estilos con alturas de edificios. Se muestra activado y bloqueado en los estilos que siempre dibujan edificios 3D | Desactivado |
| Quitar etiquetas | Oculta las etiquetas del estilo | Desactivado |
| Quitar el transporte | Oculta las carreteras y el ferrocarril | Desactivado |
| Mostrar límites | Muestra los límites administrativos | Activado |
| Mostrar edificios | Muestra las huellas de los edificios | Activado |
| Mostrar puntos de interés | Muestra los puntos de interés. Bloqueado en los estilos que no tienen ninguno | Activado |
| Mostrar usos y cobertura del suelo | Muestra parques, bosques y otras áreas de terreno. Bloqueado en los estilos que no tienen ninguna | Activado |
| Invalidar el formato | Permite definir los dos colores siguientes | Desactivado |
| Color del agua | El color del agua. Se muestra cuando Invalidar el formato está activado | Blanco (#FFFFFF) |
| Color de fondo | El color de la tierra. Se muestra cuando Invalidar el formato está activado | Gris claro (#CCCCCC) |
| Mostrar el sombreado | Añade relieve sombreado al estilo de Icon Map | Desactivado |
Cuando Mostrar el sombreado está activado, aparecen estos ajustes:
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| Origen | Los datos de elevación: Mapterhorn (todo el mundo) o Catálogo de Icon Map | Mapterhorn |
| Elegir del catálogo | Abre el catálogo de Icon Map para elegir un modelo de elevación. Se muestra cuando Origen es Catálogo de Icon Map. DEM seleccionado muestra después el que eligió | |
| Exageración del sombreado | La intensidad del sombreado, de 0 a 10 | 5 |
| Color de la sombra | El color de las pendientes que quedan de espaldas a la luz | #473B24 |
| Color del resalte | El color de las pendientes orientadas hacia la luz | #FFFFFF |
| Color de acento | El color que realza el relieve abrupto | #CCCCCC |
Mostrar el sombreado solo funciona con los estilos de Icon Map. El grupo Sombreado del relieve, más abajo en la tarjeta, sombrea cualquier mapa base y tiene más opciones. Consulte Terreno, sombreado, cielo e iluminación.
Para dibujar los nombres de lugares por encima de sus datos en lugar de por debajo, active aquí Quitar etiquetas y añada la capa de referencia Etiquetas del mapa. Consulte Etiquetas del mapa por encima de sus datos.
El selector de estilo para los lectores

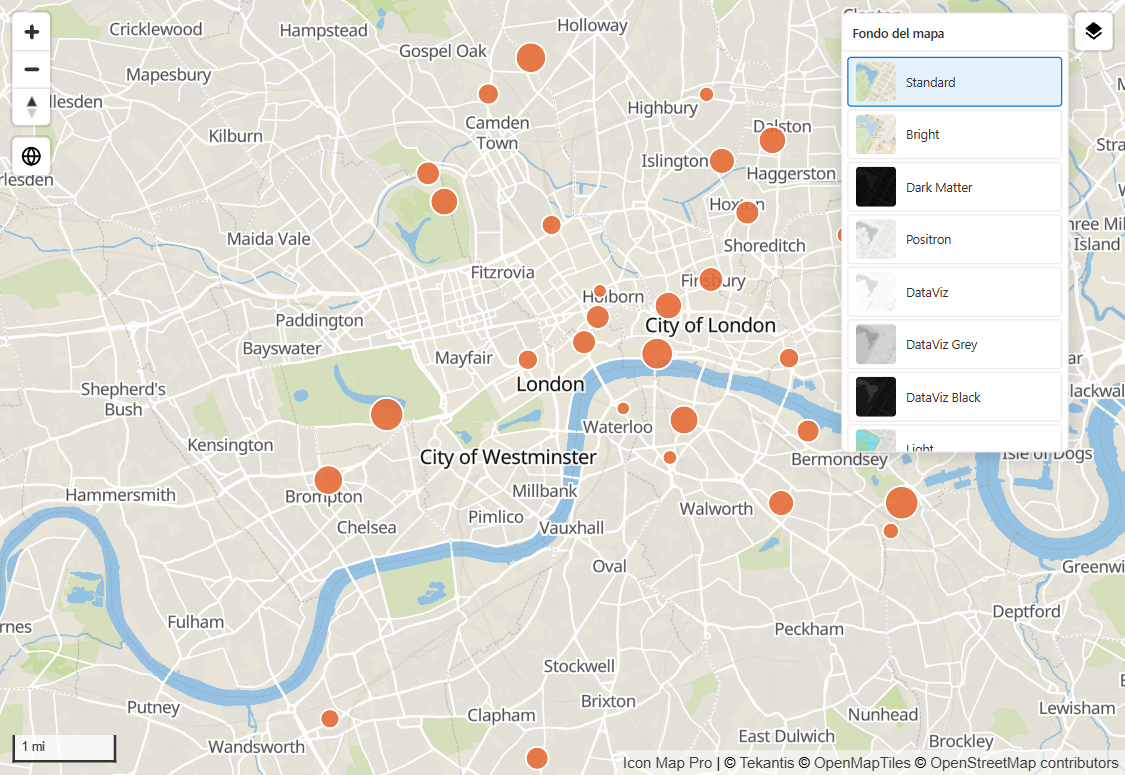

Con Mostrar el selector de mapa base activado, el mapa muestra un botón (información sobre herramientas "Cambiar el estilo de mapa") que abre un panel titulado "Fondo del mapa" con la lista de los estilos de Icon Map. El mismo interruptor está en la tarjeta Controles. Solo está disponible cuando el origen del mapa es Icon Map.
La elección de un lector dura lo que dura su sesión. Mientras edita el informe, elegir un estilo en el selector también lo guarda como estilo del mapa.
ArcGIS
Grupo: ArcGIS - configuración. ArcGIS necesita una credencial, que se define en Claves de API y autenticación > Autenticación de ArcGIS. Hasta que se guarda una, el grupo muestra una nota que remite allí. Consulte Conectar con ArcGIS.
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| Tipo de teselas de ArcGIS | Qué tipo de mapa base de ArcGIS se dibuja. Las opciones se enumeran más abajo | ArcGIS |
| Estilo de ArcGIS | Se muestra para el tipo ArcGIS. Exteriores, Community, Navegación, Calles, Calles (relieve), Imágenes satelitales, Océanos, Topográfico, Gris claro, Gris oscuro, Human Geography, Charted Territory o Nova | Exteriores |
| Estilo de OSM | Se muestra para el tipo OpenStreetMap (vía ArcGIS). Estándar, Navegación, Calles o Blueprint | Estándar |
| Idioma | Se muestra para los tipos ArcGIS y OpenStreetMap (vía ArcGIS). Global o uno de 40 idiomas para los nombres de lugares | Global |
| Id. del elemento de ArcGIS | Se muestra para el tipo Id. de estilo vectorial personalizado. El id. de elemento de un estilo de mapa base vectorial en ArcGIS Online o Enterprise | Vacío |
| URL del mapa base de ArcGIS Enterprise | Se muestra para el tipo URL del mapa base en teselas. La dirección de un servicio de mapas teselado | Vacío |
Opciones de Tipo de teselas de ArcGIS:
| Opción | Qué dibuja |
|---|---|
| ArcGIS | Uno de los estilos de mapa base de Esri |
| OpenStreetMap (vía ArcGIS) | Datos de OpenStreetMap con estilo de Esri |
| Id. de estilo vectorial personalizado | Un elemento de estilo de mapa base vectorial propio |
| URL del mapa base en teselas | Un servicio de mapas teselado, por ejemplo de ArcGIS Enterprise |
Un servicio teselado debe usar teselas Web Mercator. Para un servicio con otra referencia espacial, el mapa muestra un mensaje que la indica y no dibuja ningún mapa base.
Azure Maps
Grupo: Azure Maps - configuración. Escriba la clave en Claves de API y autenticación > Claves de API > Azure Maps.
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| Estilo | Carreteras, Gris oscuro o Imágenes satelitales | Carreteras |
| Sombreado del relieve | Añade el relieve sombreado de Microsoft. Se muestra cuando Estilo es Carreteras | Desactivado |
| Etiquetas | Se muestra cuando Estilo es Imágenes satelitales. Ninguno, Carreteras, límites y etiquetas o Solo etiquetas | Ninguno |
| Idioma | El idioma de las etiquetas, de la lista de 36 de Azure Maps | Inglés (EE. UU.) |
| Método de autenticación | Clave de Azure Maps o Azure AD | Clave de Azure Maps |
| ID de cliente de Azure AD | Se muestra cuando Método de autenticación es Azure AD | Vacío |
Mappable
Grupo: Mappable - configuración. Escriba la clave en Claves de API y autenticación > Claves de API > Mappable.
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| Tipo de mapa | Mapa o En automóvil | Mapa |
Ordnance Survey
Grupo: Ordnance Survey - configuración. Escriba la clave en Claves de API y autenticación > Claves de API > Ordnance Survey.
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| Estilo de mapa | Carreteras, Exteriores, Claro o Teselas vectoriales | Carreteras |
Las teselas se dibujan en Web Mercator. Los estilos ráster (Carreteras, Exteriores, Claro) están disponibles del zoom 7 al zoom 20.
Raster Tiles
Grupo: Teselas ráster - configuración.
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| Plantilla de URL del servidor de teselas | La plantilla de teselas, por ejemplo https://tile.example.com/{z}/{x}/{y}.png. Admite formato condicional (fx) |
Vacío |
Los tokens se describen en Otros proveedores de mapas base.
Teselas vectoriales
Grupo: Teselas vectoriales - configuración.
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| URL del archivo JSON de estilo | Un vínculo a un documento de estilo de MapLibre. Admite formato condicional (fx) | Vacío |
El vínculo debe ser un documento de estilo, no una dirección de teselas. Consulte Otros proveedores de mapas base.
WMS
Grupo: WMS - configuración.
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| URL del servidor WMS | La dirección del servicio. Debe empezar por https:// | Vacío |
| Configuración manual | Permite escribir la capa, el CRS y el formato en lugar de leerlos del servicio | Desactivado |
| Capa | La capa que se dibuja. Una lista desplegable leída del servicio, o un cuadro de texto cuando Configuración manual está activado | Vacío |
| CRS | Se muestra cuando Configuración manual está activado. El motor Moderno siempre solicita el servicio en EPSG:3857 (Web Mercator) | EPSG:3857 |
| Formato | El formato de imagen. Una lista desplegable con los formatos que ofrece el servicio, o un cuadro de texto cuando Configuración manual está activado | image/png |
| Actualizar los límites del mapa | Lee del servicio la extensión de la capa elegida, la copia a los cuatro límites de Mapa > Límites del mapa y activa Limitar el mapa al rectángulo delimitador. El interruptor se vuelve a desactivar solo. Se muestra cuando Configuración manual está desactivado y hay una capa elegida | Desactivado |
Use Configuración manual cuando no se pueda leer la lista de capas del servicio.
Consejos y límites
- Ninguno no dibuja ningún mapa base y no tiene ajustes.
- Los servidores de teselas, los vínculos de estilo y los servicios WMS no añaden una línea de atribución propia. Añada la atribución del proveedor en panel Formato > Controles > Atribución adicional.
- En esta tarjeta, el formato condicional (fx) está disponible en la plantilla de teselas y en el vínculo de estilo. Consulte Formato condicional.
- Un mapa base WMS siempre se solicita en Web Mercator. Si se guardó un CRS distinto, el mapa lo indica y solicita EPSG:3857.
