Crear su primer mapa

Este tutorial dura unos 15 minutos. Se empieza con un objeto visual vacío y una tabla de diez filas, y se termina con un mapa de círculos con el tamaño y el color según las ventas, sobre el mapa base que elija, con etiquetas e información sobre herramientas.

Antes de empezar

Necesita:

• Power BI Desktop, con Icon Map Pro añadido a su informe. Consulte Añadir Icon Map Pro a un informe.
• Una licencia. La licencia de desarrollador gratuita es suficiente. Consulte Prueba gratuita y licencia de desarrollador.

Paso 1: Crear los datos de ejemplo

1. En Power BI Desktop, seleccione Inicio > Especificar datos.
2. Copie la tabla siguiente, seleccione la primera celda de la cuadrícula en la ventana Crear tabla y pegue.
3. Si Power BI no reconoce los nombres de las columnas, seleccione Usar la primera fila como encabezado.
4. Asigne a la tabla el nombre Stores y seleccione Cargar.

Resultado esperado: en el panel Datos aparece una tabla llamada Stores con cinco columnas. Latitude, Longitude y Sales muestran el símbolo de suma, lo que indica que son números.

Paso 2: Añadir el objeto visual

1. Seleccione el icono de Icon Map Pro en el panel Visualizaciones.
2. Arrastre una esquina del nuevo objeto visual para que ocupe la mayor parte de la página.

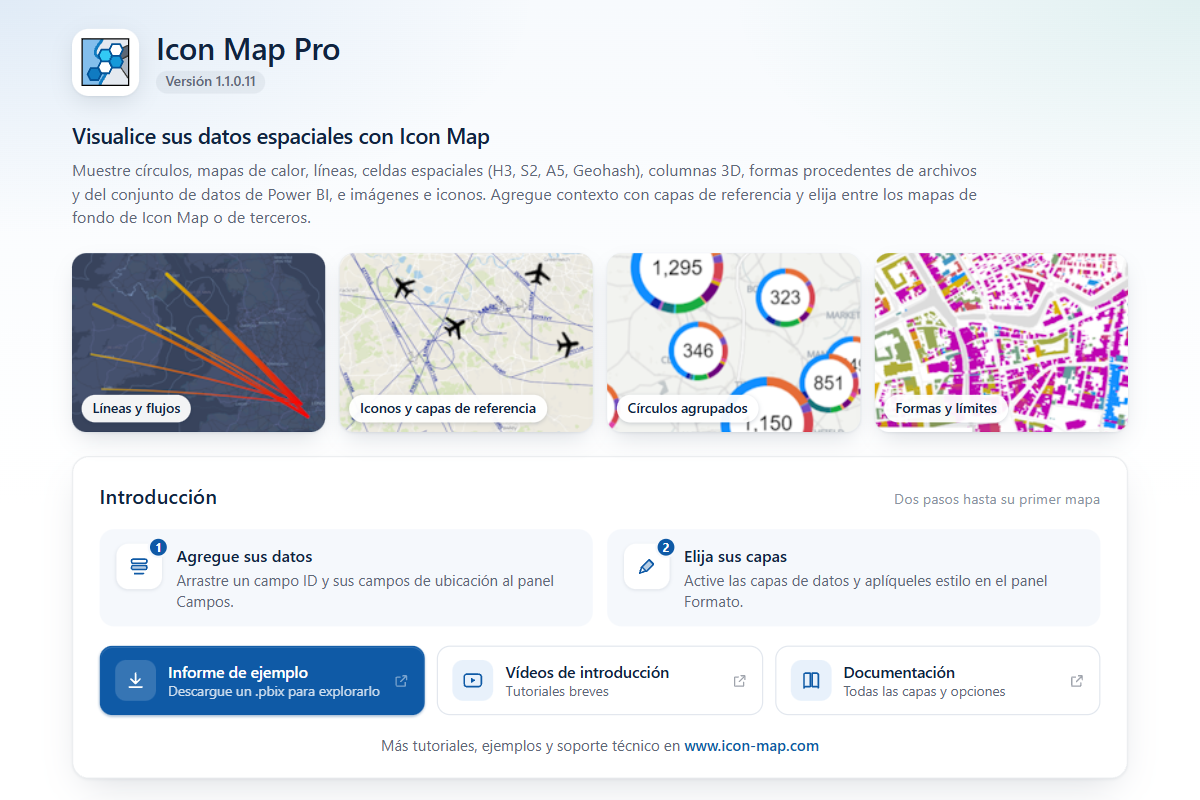

Resultado esperado: el objeto visual muestra la página de inicio de Icon Map Pro, con un panel Introducción. En un objeto visual grande, la página de inicio muestra también mapas de ejemplo. Si no tiene licencia, aparece un mensaje de licencia cuando añade campos: seleccione Obtener una licencia de desarrollador GRATUITA y siga los pasos, o escriba su clave de licencia.

Paso 3: Añadir los campos

Mantenga seleccionado el objeto visual y arrastre los campos de la tabla Stores a las áreas de campos del panel Compilar, en este orden.

1. Arrastre City a * ID (obligatorio).

   Resultado esperado: la página de inicio se sustituye por un panel titulado ¿Qué tipo de mapa va a crear?. Indica que, por ahora, solo está relleno el ID. Este panel es la guía de capas. Aparece siempre que sus filas aún no llegan a ninguna capa.

2. Arrastre Longitude a Longitud (X) y Latitude a Latitud (Y).

3. En cada una de esas dos áreas de campos, seleccione la flecha situada junto al campo y elija Promedio.

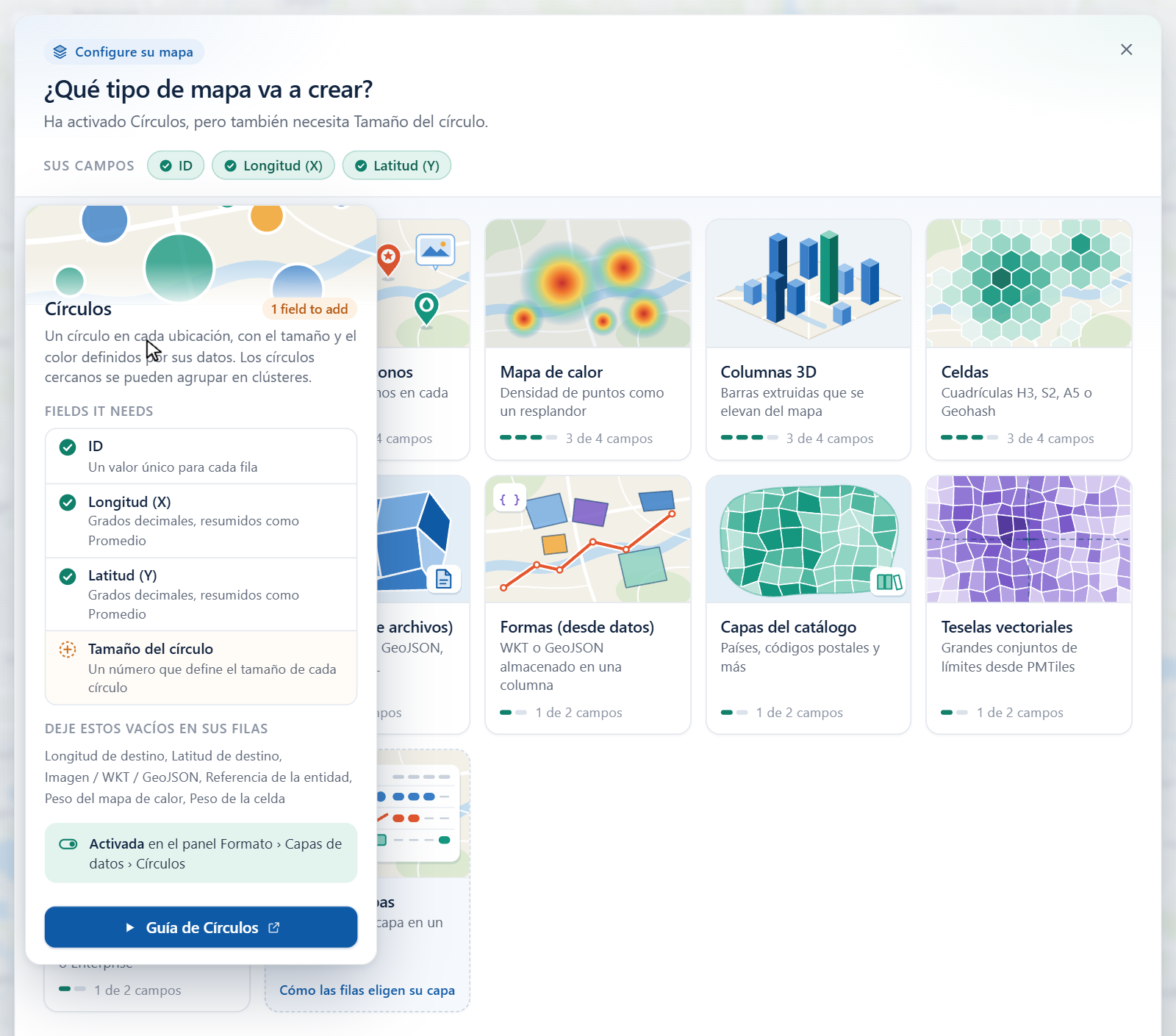

   Resultado esperado: la guía de capas sigue visible, y ahora indica que Círculos está activada, pero que además necesita Tamaño del círculo. Señale el mosaico Círculos para ver los campos que necesita, con una marca de verificación junto a los que ha añadido. La tarjeta se abre sobre el mosaico y, en un objeto visual de poca altura, puede tapar el resumen de la parte superior de la guía.



4. Arrastre Sales a Tamaño del círculo.

   Resultado esperado: la guía se cierra y aparece el mapa. Ajusta el zoom para encuadrar diez círculos repartidos por Estados Unidos, más grandes donde las ventas son mayores.

Sus áreas de campos tienen ahora este aspecto:

Paso 4: Dar estilo a los círculos

1. Abra el panel Formato y expanda la tarjeta Capas de datos. En su primer grupo, Capas de datos, el conmutador Círculos ya está activado.
2. Expanda Círculos - configuración. Deje Comportamiento del tamaño en Relativa y establezca Tamaño mínimo en 8 y Tamaño máximo en 40. Son los tamaños de los círculos con el valor más pequeño y el más grande.
3. Expanda Círculos - formato. Establezca Color del contorno en blanco (#FFFFFF) y Ancho del contorno en 1.

Resultado esperado: los círculos van ahora de pequeños a grandes, con un contorno blanco fino.

Paso 5: Colorear los círculos según las ventas

Color de relleno establece un solo color para todos los círculos. Para tomar el color de sus datos, use el formato condicional.

1. Permanezca en Capas de datos > Círculos - formato.
2. Junto a Color de relleno, seleccione el botón fx.
3. En el cuadro de diálogo de Power BI, establezca Estilo de formato en Degradado y elija Sales como campo en el que basarlo. Escoja un color claro para el valor más bajo y un color oscuro para el más alto.
4. Seleccione Aceptar.

Resultado esperado: cada círculo toma un color situado entre sus dos colores. New York, con las ventas más altas, es el más oscuro, y Boston el más claro.

La mayoría de los ajustes de color, tamaño y visibilidad admiten el formato condicional. Consulte Formato condicional.

Paso 6: Elegir un mapa base

1. En el panel Formato, expanda la tarjeta Capa de fondo. En Origen del mapa, Origen del mapa de fondo ya está establecido en Icon Map.
2. Expanda Teselas de Icon Map - configuración.
3. En la lista Capa, elija un estilo claro, por ejemplo Positron.

Resultado esperado: el mapa está ahora sobre el mapa base claro, y los círculos de color destacan sobre él.

Paso 7: Añadir etiquetas

1. En el panel Formato, expanda la tarjeta Etiquetas y su grupo Contenido.

2. Establezca Mostrar la etiqueta en Sí.

3. Junto a Texto de la etiqueta, seleccione fx. Establezca Estilo de formato en Valor de campo, elija City como campo y seleccione Aceptar.

   Resultado esperado: cada círculo muestra el nombre de su ciudad en un cuadro, centrado sobre el círculo.

4. En el grupo Estilo, establezca Estilo de las etiquetas en Texto con halo.

5. En el grupo Colocación, establezca Posición (círculos e imágenes) en Encima.

Resultado esperado: los nombres quedan encima de los círculos como texto sin recuadro con un halo blanco, lo que los mantiene legibles sobre cualquier mapa base.

Consulte Etiquetas de datos para conocer los demás estilos y opciones de etiqueta.

Paso 8: Añadir información sobre herramientas

1. Arrastre Category al área de campos Información sobre herramientas.
2. Arrastre también Sales a Información sobre herramientas.
3. Señale un círculo del mapa.

Resultado esperado: la información sobre herramientas muestra la categoría y las ventas de esa ciudad. Cuando el área de campos Información sobre herramientas está vacía, se muestran en su lugar el ID y el tamaño del círculo. Consulte Información sobre herramientas.

Paso 9: Probarlo

• Seleccione un círculo. Si la página tiene otros objetos visuales, se filtran por esa ciudad. Selecciónelo de nuevo para borrar la selección. Mantenga presionada Ctrl para seleccionar varios.
• Acerque y desplace. Use la rueda del ratón para acercar o alejar, arrastre para desplazar el mapa y use los botones + y - de la parte superior izquierda.
• Cambie a un globo. Seleccione el botón de globo de la parte superior izquierda del mapa. Selecciónelo de nuevo para volver al mapa plano.

Qué ha aprendido

• Una fila se dibuja cuando rellena los campos que su capa necesita. Para los círculos son * ID (obligatorio), Longitud (X), Latitud (Y) y Tamaño del círculo.
• La guía de capas indica qué falta mientras no se dibuja nada.
• Cada capa tiene un conmutador en panel Formato > Capas de datos, seguido de sus grupos de configuración y de formato.
• El formato condicional (fx) toma de sus datos un color, un tamaño o una etiqueta.
