Elegir un tipo de capa

Icon Map Pro dibuja sus datos con capas de datos. Cada tipo de capa se adapta a una clase de datos y necesita su propio conjunto de campos. Esta página le ayuda a elegir uno y explica la guía que aparece en el mapa cuando sus campos aún no corresponden a ninguna capa.

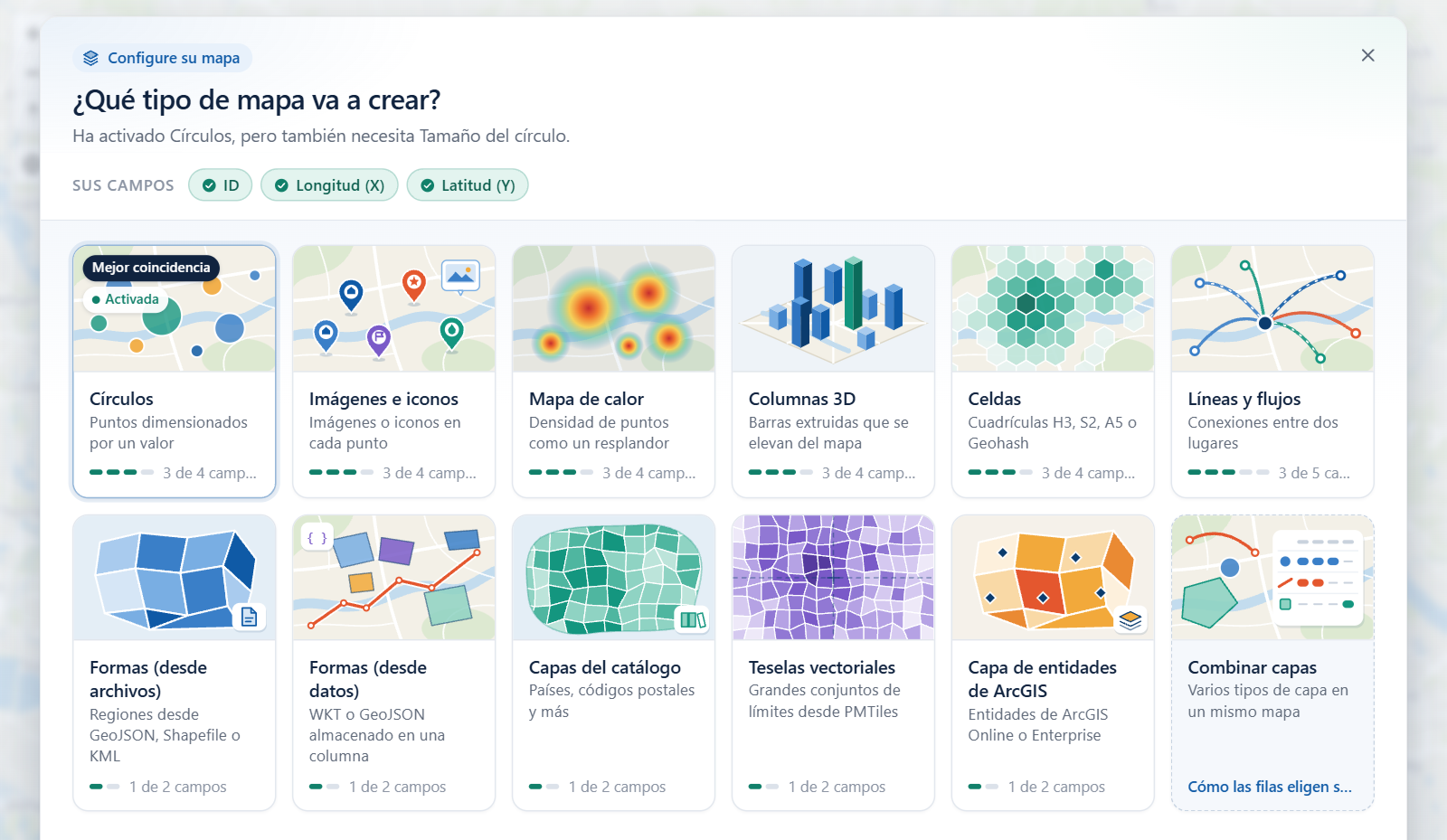

La guía de capas sobre el mapa, titulada ¿Qué tipo de mapa va a crear?, con un mosaico para cada tipo de capa — La guía de capas: un mosaico para cada clase de mapa

Elija según lo que quiera mostrar

Tiene	Quiere mostrar	Use
Puntos (una longitud y una latitud por fila)	Un marcador por lugar, con el tamaño o el color según un valor	Círculos
Puntos	Una imagen, un icono o un distintivo por lugar	Imágenes e iconos
Muchos puntos cercanos entre sí	Grupos que se abren al acercar el mapa	Clústeres
Muchísimos puntos	Dónde se concentran	Mapa de calor
Muchos puntos, o ID de celda	Totales en una cuadrícula de hexágonos o cuadrados	Celdas: hexágonos H3 y cuadrículas
Puntos	Un valor como la altura de una barra 3D	Columnas 3D
Pares de puntos (origen y destino)	Conexiones, flujos y arcos	Líneas
Pares de puntos a lo largo de calles compartidas	Líneas en paralelo, como los carriles de transporte público	Rutas
Formas almacenadas en sus datos como texto	Polígonos y líneas a partir de WKT o GeoJSON	Formas desde datos (WKT y GeoJSON)
Un código o nombre por fila, y un archivo de límites	Regiones coloreadas según sus datos	Formas desde archivos
Un código o nombre por fila, y ningún archivo	Límites ya preparados, como países o códigos postales	Capas del catálogo de Icon Map
Un código o nombre por fila, y un conjunto de límites muy grande	Límites detallados servidos como teselas	Teselas vectoriales
Un código o nombre por fila, y una capa de entidades de ArcGIS	Entidades de ArcGIS con el estilo según sus valores	Capas de ArcGIS enlazadas a datos

Los campos que necesita cada capa

Todas las capas necesitan * ID (obligatorio). La tabla indica qué necesita cada una además.

Capa	Campos que necesita	Conmutador en panel Formato > Capas de datos
Círculos	Longitud (X), Latitud (Y), Tamaño del círculo	Círculos
Imágenes e iconos	Longitud (X), Latitud (Y), Imagen / WKT / GeoJSON (no es necesario cuando la imagen procede de la biblioteca de iconos o de una sola dirección de imagen para todos los puntos)	Imágenes / iconos
Mapa de calor	Longitud (X), Latitud (Y), Peso del mapa de calor	Mapa de calor
Columnas 3D	Longitud (X), Latitud (Y), Altura de la columna	Columnas
Celdas, a partir de coordenadas	Longitud (X), Latitud (Y), Peso de la celda (H3/S2/A5/Geohash)	Celdas (H3/S2/A5/Geohash)
Celdas, a partir de ID de celda	El ID de celda en * ID (obligatorio), y Peso de la celda (H3/S2/A5/Geohash)	Celdas (H3/S2/A5/Geohash)
Líneas y rutas	Longitud (X), Latitud (Y) para el origen, Longitud de destino, Latitud de destino	Líneas
Formas (desde datos)	Imagen / WKT / GeoJSON, con texto WKT o GeoJSON	Formas (desde datos) entidades WKT / GeoJSON
Formas (desde archivos)	Referencia de la entidad, que coincide con una propiedad de cada forma del archivo	Formas (desde archivos) GeoJSON / Shapefile / KML / IMDF
Teselas vectoriales	Referencia de la entidad, que coincide con una propiedad de cada entidad de las teselas	Teselas vectoriales

Capa	Campos que necesita	Dónde se activa
Capa de entidades de ArcGIS	Referencia de la entidad, que coincide con un atributo de cada entidad	Panel Formato > Capas de datos > Capa de entidades de ArcGIS
Capas del catálogo	Referencia de la entidad, con el código o el nombre del límite	Se añaden y se unen a sus datos en el cuadro de diálogo del catálogo: panel Formato > Catálogo (versión preliminar) > Configurar capas

Los clústeres son una opción de las capas Círculos e Imágenes, con un campo Grupo del clúster opcional. Las rutas son una forma de línea de la capa Líneas.

Campos que una capa necesita que deje vacíos

Una capa solo dibuja una fila cuando esta deja vacíos los campos de las demás capas. Por ejemplo, una fila de círculo no debe tener un destino, un peso del mapa de calor ni una referencia de la entidad. Esto importa cuando una tabla alimenta varias capas. Consulte Cómo funciona Icon Map Pro y Combinar varias capas en un mapa.

La guía de capas: "¿Qué tipo de mapa va a crear?"

Mientras edita un informe, Icon Map Pro comprueba si sus filas llegan a alguna capa. Cuando ninguna lo hace, muestra la guía de capas sobre el mapa para que no se quede con un objeto visual en blanco.

Cuándo aparece

Qué se ve	Cuándo
La guía completa, sobre el mapa	Hay datos, pero ninguna capa activada dibuja ninguna fila. Esto incluye el caso en que solo se ha añadido el ID y el caso en que se han añadido campos sin un ID.
Un aviso pequeño, con el mapa aún visible	Se dibujan algunas filas, pero a una capa activada le faltan campos. Seleccione Vea qué necesita cada capa para abrir la guía completa, o Descartar para ocultar el aviso.
Nada	Todas las capas activadas tienen lo que necesitan, o no hay ninguna fila (por ejemplo, un filtro no devuelve nada).

La guía solo aparece mientras se edita. Los lectores del informe nunca la ven. Al cerrarla queda oculta hasta que la situación cambie.

Leer la guía

La parte superior de la guía explica en una o dos frases lo que falta. En Sus campos enumera los campos que ha añadido. A continuación hay doce mosaicos: uno para cada tipo de capa y Combinar capas.

Cada mosaico muestra lo cerca que está:

En el mosaico	Significado
Mejor coincidencia	El tipo de capa al que mejor se ajustan sus campos.
Campos listos o Todos los campos listos	Ha añadido todos los campos que esta capa necesita.
Un recuento de campos, como 2 de 4	Cuántos de los campos de la capa ha añadido.
Activada	La capa está activada.

Señale un mosaico, o selecciónelo con el teclado, para expandirlo. La tarjeta expandida muestra:

Campos que necesita, cada uno con una marca de verificación o señalado como pendiente de añadir, con una indicación de lo que debe contener.
Deje estos vacíos en sus filas, los campos que enviarían una fila a otra capa. Los campos que está usando aparecen resaltados.
Dónde está el conmutador de la capa en el panel Formato.
Un botón que abre la página de documentación de esa capa.

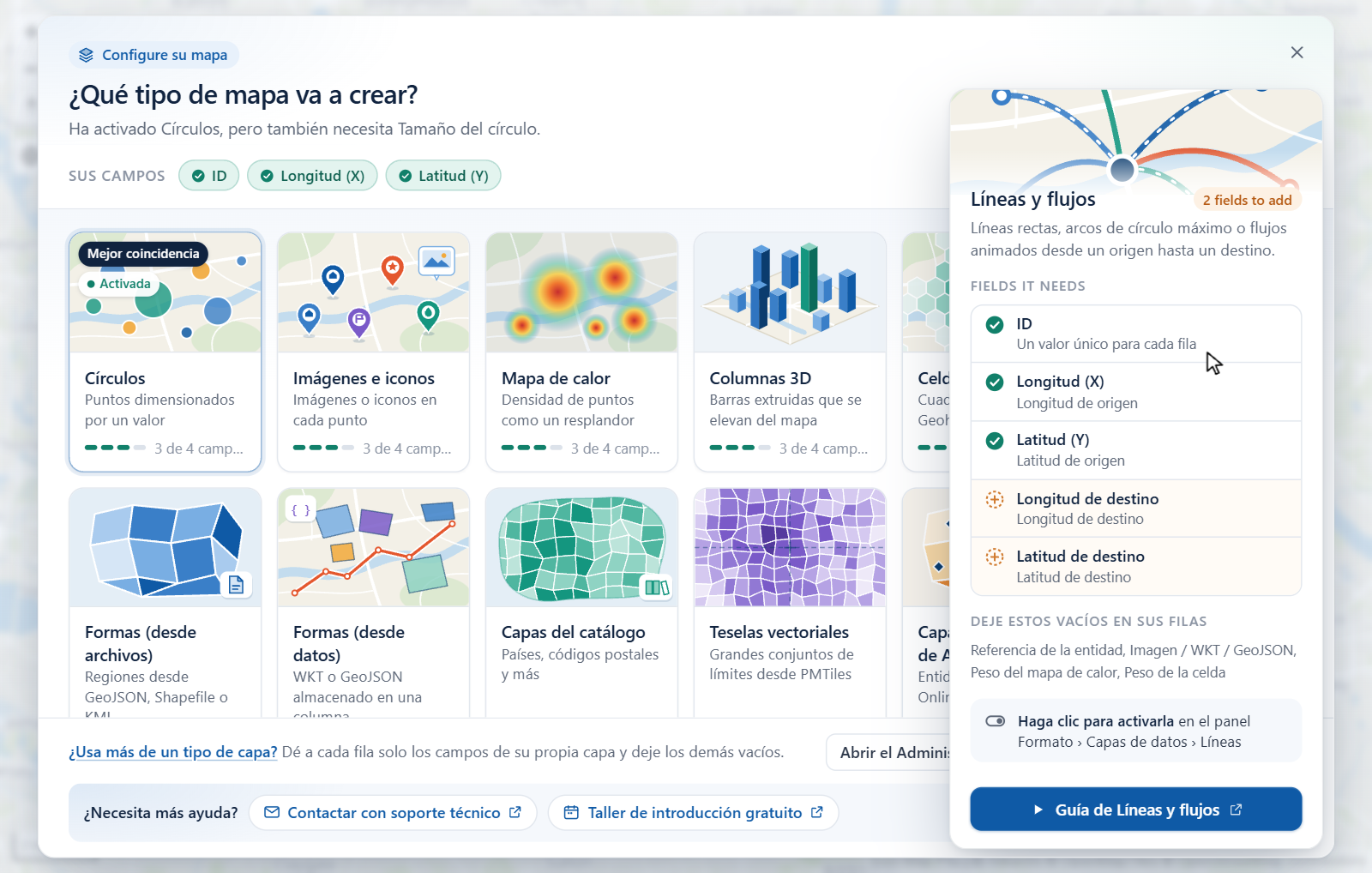

Un mosaico de la guía de capas expandido para mostrar los campos que necesita la capa Líneas y los campos que hay que dejar vacíos — Un mosaico expandido: los campos que necesita una capa y los que hay que dejar vacíos

Elegir una capa

Seleccione un mosaico para activar esa capa.

El conmutador de la capa se activa automáticamente. Sus ajustes están en panel Formato > Capas de datos.
Si todas las filas encajan con la capa elegida, las demás capas de datos que estaban activadas se desactivan, y la guía indica cuáles.
Las capas del catálogo no tienen conmutador. En su lugar, la guía muestra dónde añadirlas.

El botón Resumen de configuración de datos de la parte inferior de la guía abre un resumen de sus filas y de la capa a la que se asignó cada una.

Combinar capas

El último mosaico, Combinar capas, explica cómo mostrar varios tipos de capa en un mismo mapa: mantenga las filas en una sola tabla, dé a cada fila solo los campos de su propia capa y deje los demás en blanco. Combinar varias capas en un mapa lo trata en profundidad.

Consejos y límites

La guía de capas forma parte del motor Moderno. Los mapas del motor Heredado no la muestran. Consulte Motores Moderno y Heredado.
Una fila que tiene a la vez un Tamaño del círculo y una Altura de la columna no se dibuja ni como círculo ni como columna. Dé a cada fila uno u otro.
Las columnas 3D se ven mejor con el mapa inclinado. Consulte Vista, zoom y proyección.
Las capas de referencia no están en esta lista porque no usan sus datos. Consulte Introducción a las capas de referencia.
