Definir o mapa base no painel Formato
O cartão Camada de fundo do painel Formato escolhe o mapa base do mapa e define as suas opções. Escolha um fornecedor em uma lista suspensa e depois preencha o grupo que aparece para ele.
Nesta versão, todos os mapas definem o mapa base aqui.
Mudar o mapa base
- Selecione o mapa e abra o painel Formato.
- Expanda Camada de fundo.
- Em Fonte do mapa, escolha um fornecedor em Fonte do mapa de fundo.
- Um grupo de configuração desse fornecedor aparece abaixo. Defina as suas opções. Para o Icon Map, escolha um estilo em Tiles do Icon Map - configuração > Camada.
- Se o fornecedor precisar de uma chave, insira-a em Chaves de API e autenticação. Consulte Chaves de API, autenticação e o proxy.
O mapa é redesenhado a cada configuração que você altera.
Como o cartão está organizado
| Grupo | O que contém |
|---|---|
| Fonte do mapa | Fonte do mapa de fundo: Nenhum, Icon Map, ArcGIS, Azure Maps, Mappable, Ordnance Survey, Raster Tiles, Tiles vetoriais ou WMS. Padrão: Icon Map |
| O grupo de configuração do fornecedor | Um grupo, com o nome do fornecedor. Nada aparece para Nenhum |
| Sombreamento de relevo, Terreno 3D, Claro, Céu | Configurações do mapa inteiro. Consulte Terreno, sombreamento de relevo, céu e iluminação |
O Google Maps, o Mapbox, o MapTiler e os fundos de imagem única fazem parte do mecanismo Herdado. Consulte a documentação da versão 1.1.0.9 e anteriores. Se um mapa salvo com um deles estiver no mecanismo Moderno, o mapa desenha um fundo vazio e pede que você escolha outro. As suas configurações salvas não são alteradas.
Icon Map
Grupo: Tiles do Icon Map - configuração. Os estilos em si são descritos em Estilos de mapa base do Icon Map.
| Configuração | O que faz | Padrão |
|---|---|---|
| Camada | O estilo do Icon Map. A lista é carregada quando o visual inicia e mostra "Carregando estilos de mapa..." até chegar | Standard |
| Mostrar seletor de mapa base | Mostra no mapa um botão que permite aos leitores alternar entre os estilos do Icon Map | Desativado |
| Idioma | O idioma dos nomes de lugares, entre 41 idiomas. Disponível apenas para estilos que oferecem idiomas | Inglês |
| Extrudar edifícios | Desenha os edifícios em 3D conforme a sua altura quando o mapa está inclinado. Disponível apenas para estilos com alturas de edifícios. Aparece ativada e bloqueada nos estilos que sempre desenham edifícios 3D | Desativado |
| Remover rótulos | Oculta os rótulos do estilo | Desativado |
| Remover transportes | Oculta estradas e ferrovias | Desativado |
| Mostrar limites | Mostra os limites administrativos | Ativado |
| Mostrar edifícios | Mostra os contornos dos edifícios | Ativado |
| Mostrar pontos de interesse | Mostra os pontos de interesse. Bloqueada nos estilos que não os têm | Ativado |
| Mostrar uso e cobertura do solo | Mostra parques, bosques e outras áreas de terreno. Bloqueada nos estilos que não as têm | Ativado |
| Substituir formatação | Permite definir as duas cores abaixo | Desativado |
| Cor da água | A cor da água. Aparece quando Substituir formatação está ativada | Branco (#FFFFFF) |
| Cor de fundo | A cor da terra. Aparece quando Substituir formatação está ativada | Cinza claro (#CCCCCC) |
| Mostrar sombreamento de relevo | Adiciona relevo sombreado ao estilo do Icon Map | Desativado |
Quando Mostrar sombreamento de relevo está ativada, aparecem estas configurações:
| Configuração | O que faz | Padrão |
|---|---|---|
| Fonte | Os dados de elevação: Mapterhorn (mundial) ou Catálogo do Icon Map | Mapterhorn |
| Escolher do catálogo | Abre o Catálogo do Icon Map para escolher um modelo de elevação. Aparece quando Fonte é Catálogo do Icon Map. DEM selecionado mostra então o que você escolheu | |
| Exagero do sombreamento | A intensidade do sombreamento, de 0 a 10 | 5 |
| Cor da sombra | A cor das encostas voltadas para o lado oposto à luz | #473B24 |
| Cor do realce | A cor das encostas voltadas para a luz | #FFFFFF |
| Cor de destaque | A cor que enfatiza o relevo acentuado | #CCCCCC |
Mostrar sombreamento de relevo funciona apenas com os estilos do Icon Map. O grupo Sombreamento de relevo, mais abaixo no cartão, sombreia qualquer mapa base e tem mais opções. Consulte Terreno, sombreamento de relevo, céu e iluminação.
Para desenhar os nomes de lugares acima dos seus dados e não abaixo deles, ative Remover rótulos aqui e adicione a camada de referência Rótulos do mapa. Consulte Rótulos do mapa por cima dos seus dados.

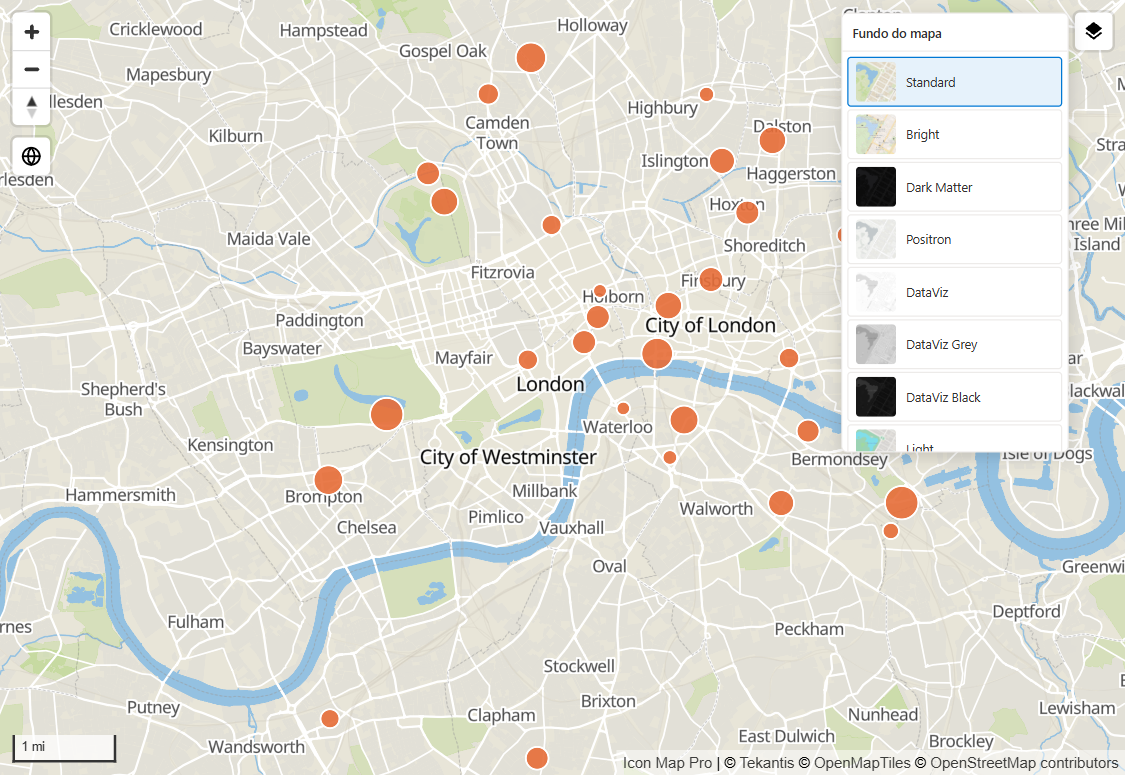

O seletor de estilo para os leitores
Com Mostrar seletor de mapa base ativada, o mapa mostra um botão (dica de ferramenta "Alterar estilo de mapa") que abre um painel com o título "Fundo do mapa", listando os estilos do Icon Map. A mesma opção está no cartão Controles. Ela está disponível apenas quando a fonte do mapa é Icon Map.
A escolha de um leitor vale durante a sessão dele. Enquanto você edita o relatório, escolher um estilo no seletor também o salva como o estilo do mapa.
ArcGIS
Grupo: ArcGIS - configuração. O ArcGIS precisa de uma credencial, definida em Chaves de API e autenticação > Autenticação do ArcGIS. Até que uma seja salva, o grupo mostra uma nota que aponta para lá. Consulte Conectar ao ArcGIS.
| Configuração | O que faz | Padrão |
|---|---|---|
| Tipo de tiles do ArcGIS | O tipo de mapa base do ArcGIS a desenhar. As opções estão listadas abaixo | ArcGIS |
| Estilo do ArcGIS | Aparece para o tipo ArcGIS. Ar livre, Community, Navegação, Ruas, Ruas (relevo), Imagens de satélite, Oceanos, Topográfico, Cinza claro, Cinza escuro, Human Geography, Charted Territory ou Nova | Ar livre |
| Estilo do OSM | Aparece para o tipo OpenStreetMap (via ArcGIS). Padrão, Navegação, Ruas ou Blueprint | Padrão |
| Idioma | Aparece para os tipos ArcGIS e OpenStreetMap (via ArcGIS). Global ou um de 40 idiomas para os nomes de lugares | Global |
| ID do item do ArcGIS | Aparece para o tipo ID de estilo vetorial personalizado. O ID do item de um estilo de mapa base vetorial no ArcGIS Online ou Enterprise | Vazio |
| URL do mapa base do ArcGIS Enterprise | Aparece para o tipo URL do mapa base em tiles. O endereço de um serviço de mapa em tiles | Vazio |
Opções de Tipo de tiles do ArcGIS:
| Opção | O que desenha |
|---|---|
| ArcGIS | Um dos estilos de mapa base da Esri |
| OpenStreetMap (via ArcGIS) | Dados do OpenStreetMap com estilo da Esri |
| ID de estilo vetorial personalizado | Um item de estilo de mapa base vetorial seu |
| URL do mapa base em tiles | Um serviço de mapa em tiles, por exemplo do ArcGIS Enterprise |
Um serviço em tiles deve usar tiles em Web Mercator. Para um serviço em outra referência espacial, o mapa mostra uma mensagem que a identifica e não desenha nenhum mapa base.
Azure Maps
Grupo: Azure Maps - configuração. Insira a chave em Chaves de API e autenticação > Chaves de API > Azure Maps.
| Configuração | O que faz | Padrão |
|---|---|---|
| Estilo | Estradas, Cinza escuro ou Imagens de satélite | Estradas |
| Sombreamento de relevo | Adiciona o relevo sombreado da Microsoft. Aparece quando Estilo é Estradas | Desativado |
| Rótulos | Aparece quando Estilo é Imagens de satélite. Nenhum, Estradas, limites e rótulos ou Apenas rótulos | Nenhum |
| Idioma | O idioma dos rótulos, da lista de 36 do Azure Maps | Inglês (EUA) |
| Método de autenticação | Chave do Azure Maps ou Azure AD | Chave do Azure Maps |
| ID do cliente do Azure AD | Aparece quando Método de autenticação é Azure AD | Vazio |
Mappable
Grupo: Mappable - configuração. Insira a chave em Chaves de API e autenticação > Chaves de API > Mappable.
| Configuração | O que faz | Padrão |
|---|---|---|
| Tipo de mapa | Mapa ou De carro | Mapa |
Ordnance Survey
Grupo: Ordnance Survey - configuração. Insira a chave em Chaves de API e autenticação > Chaves de API > Ordnance Survey.
| Configuração | O que faz | Padrão |
|---|---|---|
| Estilo de mapa | Estradas, Ar livre, Claro ou Tiles vetoriais | Estradas |
Os tiles são desenhados em Web Mercator. Os estilos raster (Estradas, Ar livre, Claro) estão disponíveis do zoom 7 ao zoom 20.
Raster Tiles
Grupo: Tiles raster - configuração.
| Configuração | O que faz | Padrão |
|---|---|---|
| Modelo de URL do servidor de tiles | O modelo de tiles, por exemplo https://tile.example.com/{z}/{x}/{y}.png. Aceita formatação condicional (fx) |
Vazio |
Os tokens são descritos em Outros fornecedores de mapa base.
Tiles vetoriais
Grupo: Tiles vetoriais - configuração.
| Configuração | O que faz | Padrão |
|---|---|---|
| URL do arquivo JSON de estilo | Um link para um documento de estilo MapLibre. Aceita formatação condicional (fx) | Vazio |
O link deve ser um documento de estilo, não um endereço de tiles. Consulte Outros fornecedores de mapa base.
WMS
Grupo: WMS - configuração.
| Configuração | O que faz | Padrão |
|---|---|---|
| URL do servidor WMS | O endereço do serviço. Deve começar com https:// | Vazio |
| Configuração manual | Permite digitar você mesmo a camada, o CRS e o formato, em vez de lê-los do serviço | Desativado |
| Camada | A camada a desenhar. Uma lista suspensa lida do serviço, ou uma caixa de texto quando Configuração manual está ativada | Vazio |
| CRS | Aparece quando Configuração manual está ativada. O mecanismo Moderno sempre solicita o serviço em EPSG:3857 (Web Mercator) | EPSG:3857 |
| Formato | O formato da imagem. Uma lista suspensa dos formatos que o serviço oferece, ou uma caixa de texto quando Configuração manual está ativada | image/png |
| Atualizar limites do mapa | Lê a extensão da camada escolhida no serviço, copia-a para os quatro limites em Mapa > Limites do mapa e ativa Limitar o mapa à caixa delimitadora. A opção se desativa sozinha em seguida. Aparece quando Configuração manual está desativada e há uma camada escolhida | Desativado |
Use Configuração manual quando a lista de camadas não puder ser lida do serviço.
Dicas e limites
- Nenhum não desenha mapa base e não tem configurações.
- Servidores de tiles, links de estilo e serviços WMS não adicionam uma linha de crédito própria. Adicione o crédito do fornecedor em Painel Formato > Controles > Atribuição adicional.
- Neste cartão, a formatação condicional (fx) está disponível no modelo de tiles e no link de estilo. Consulte Formatação condicional.
- Um mapa base WMS é sempre solicitado em Web Mercator. Se um CRS diferente tiver sido salvo, o mapa informa isso e solicita EPSG:3857.
