Rótulos nas camadas de referência
Uma camada de referência de arquivo pode dar nome às suas próprias feições: a região em cada polígono, a estrada ao longo de cada linha, o local em cada ponto. O texto vem de uma propriedade do arquivo, e cada camada tem o seu próprio estilo de rótulo.
Estes rótulos pertencem às camadas de arquivo. Os rótulos das linhas dos seus dados são definidos à parte: consulte Rótulos de dados.
Ativar os rótulos
- No painel Formato, abra Camadas de referência e escolha a camada em GeoJSON / Shape / KML - preparação > Aplicar configurações a.
- No grupo de configuração da camada, ative Mostrar rótulos.
- Defina Nome da propriedade do rótulo como a propriedade que contém o texto. Para um arquivo carregado, é uma lista das propriedades do arquivo. Para um link, digite o nome.
- Um grupo Camada GeoJSON / Shape / KML {n} - rótulos aparece abaixo do grupo de formatação da camada. Defina ali o estilo dos rótulos.
Nome da propriedade do rótulo aceita formatação condicional (fx), portanto uma medida pode alternar os rótulos entre duas propriedades, por exemplo um nome e um código.

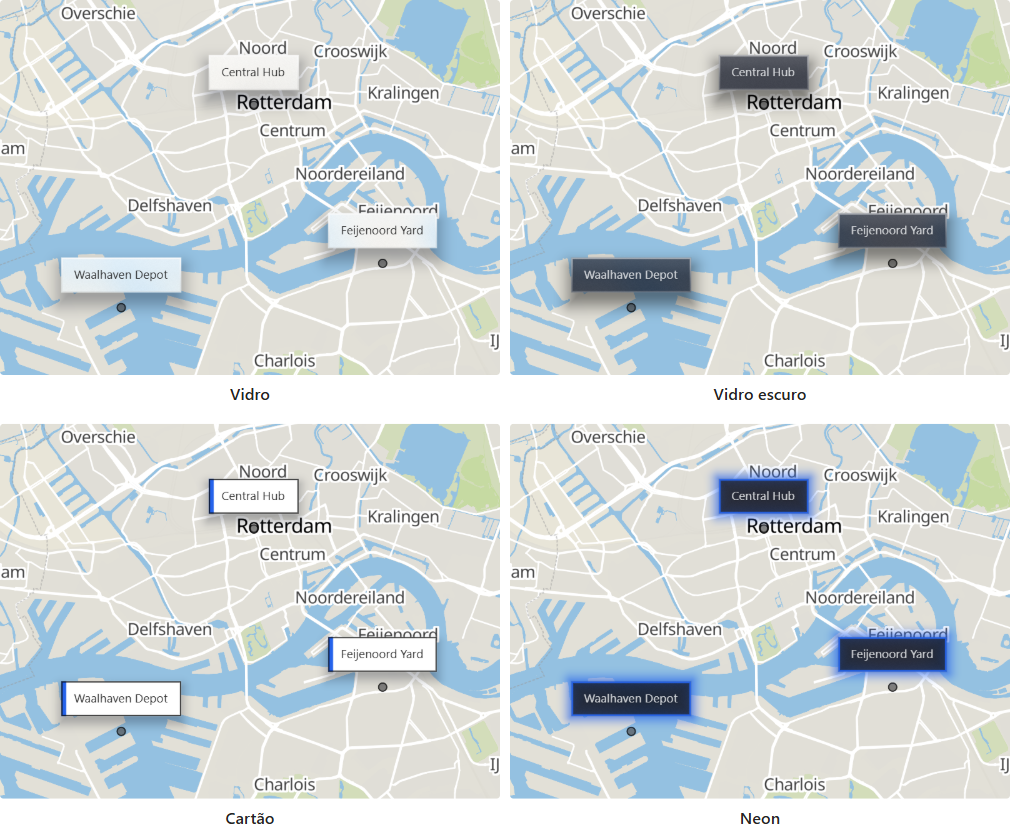

Estilos de rótulo
Estilo do rótulo define a aparência de todos os rótulos da camada.
| Estilo do rótulo | Aparência |
|---|---|
| Texto com halo | Texto de mapa com um halo, um contorno em uma segunda cor que o mantém legível sobre o mapa |
| Vidro | Um cartão que desfoca o mapa atrás dele, com uma tonalidade que você escolhe |
| Vidro escuro | Um cartão escuro que desfoca o mapa atrás dele |
| Cartão | Um cartão preenchido com uma borda e uma faixa na cor de destaque |
| Neon | Um cartão com um brilho na cor de destaque |
O Texto com halo é desenhado como parte do mapa. Os outros quatro estilos são cartões, compostos na fonte que você escolhe.
Posicionar os rótulos
Posição
Posição define onde um rótulo fica em relação à sua feição: Centro, Acima, Abaixo, Esquerda ou Direita. Em um polígono o rótulo é colocado dentro da forma, portanto Centro costuma ser a escolha certa. Para as outras posições, Distância define a que distância o rótulo fica da sua feição, em múltiplos do tamanho do texto.
Ponteiros

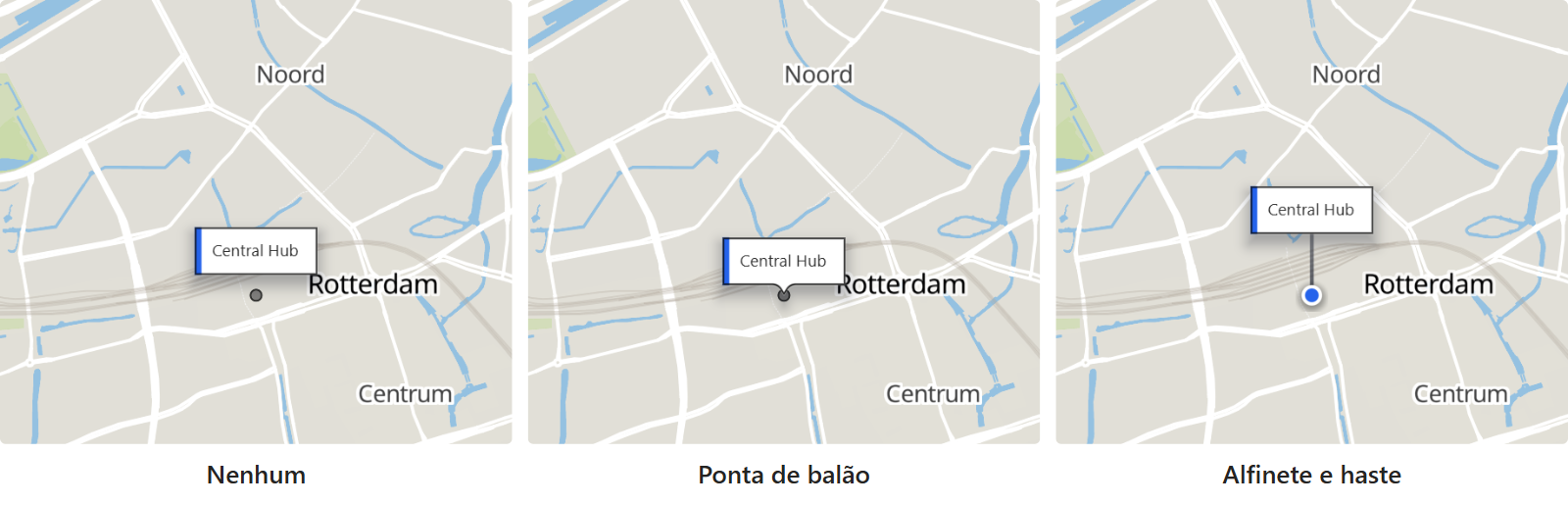

Um cartão pode apontar para o seu local. Defina Ponteiro como:
- Nenhum - o cartão fica na posição que você escolhe.
- Ponta de balão - o cartão fica de um lado, com uma ponta que aponta de volta para o local. Posição escolhe o lado.
- Alfinete e haste - o cartão fica acima do local sobre uma linha, com um alfinete na base. Altura da haste (px) define o comprimento da linha.
Rótulos ao longo de linhas
Com Texto com halo, ative Rótulos acompanham as linhas para curvar cada rótulo ao longo da sua linha e repeti-lo pelo comprimento dela, da forma como um rio ou uma estrada é nomeado em um mapa. Com a opção desativada, uma linha recebe um único rótulo na horizontal, no seu ponto médio.
Rótulos acompanham as linhas funciona melhor em linhas simples e suaves. Em geometrias muito detalhadas, poucos rótulos podem ser colocados.
Mapas com muitos rótulos
Ocultar rótulos sobrepostos vem ativada por padrão: um rótulo que cairia sobre outro é descartado. Desative-a para desenhar todos os rótulos.
Com Ocultar rótulos sobrepostos ativada, alguns rótulos ficam faltando onde colidiriam, por exemplo em regiões vizinhas quando o mapa está com o zoom afastado. Aproxime o zoom, ou desative a opção, para vê-los.
Largura máxima quebra os rótulos longos em várias linhas. Ela é medida em múltiplos do tamanho do texto.
Intervalo de zoom
Os rótulos têm um intervalo de zoom próprio, definido com Nível de zoom mínimo e Nível de zoom máximo. Use-o para mostrar os rótulos apenas depois que o leitor tiver aproximado o zoom o suficiente para lê-los. Ative Usar zoom mín./máx. da camada pai para que os rótulos apareçam e desapareçam junto com as formas a que dão nome.
Configurações
Painel Formato > Camadas de referência > Camada GeoJSON / Shape / KML {n} - rótulos
O grupo é mostrado para a camada escolhida em Aplicar configurações a, quando Mostrar rótulos dessa camada está ativada.
| Configuração | O que faz | Aparece para | Padrão |
|---|---|---|---|
| Estilo do rótulo | Texto com halo, Vidro, Vidro escuro, Cartão ou Neon | Todos | Texto com halo |
| Família da fonte | A fonte do cartão | Estilos de cartão | Segoe UI |
| Tamanho do texto | Tamanho do texto, de 0 a 100 | Todos | 10 |
| Cor do texto | Cor do texto | Todos | #000000 |
| Cor do halo | Cor do contorno em volta do texto | Texto com halo | #FFFFFF |
| Largura do halo | Largura do contorno, de 0 a 20 | Texto com halo | 1 |
| Cor de destaque | A faixa de um cartão, o brilho do neon e o alfinete na base de uma haste | Cartão, Neon | #2563EB |
| Fundo | Fosco desfoca o mapa atrás do rótulo. Preenchimento sólido desenha o preenchimento como ele é: totalmente sólido com 0% de transparência, ou translúcido sem o desfoque acima disso | Vidro, Vidro escuro, Neon | Fosco |
| Fosco (%) | Com que intensidade o mapa atrás do rótulo é desfocado. 0 desativa o desfoque | Vidro, Vidro escuro e Neon, com Fosco | 60 |
| Cor da tonalidade | A tonalidade do vidro | Vidro | #FFFFFF |
| Cor de preenchimento | O preenchimento do cartão | Cartão | #FFFFFF |
| Cor da borda | Cor da borda do cartão | Cartão | #000000 |
| Largura da borda | Largura da borda do cartão, de 0 a 20 | Cartão | 1 |
| Raio da borda | Arredondamento dos cantos, de 0 a 90. 0 dá cantos retos | Estilos de cartão | 0 |
| Transparência | 0 é sólido, 100 é invisível | Todos | 0 |
| Ponteiro | Nenhum, Ponta de balão ou Alfinete e haste | Estilos de cartão | Nenhum |
| Altura da haste (px) | Comprimento da haste, de 0 a 300 | Alfinete e haste | 36 |
| Posição | Onde o rótulo fica em relação à sua feição. Com uma ponta de balão, o lado em que o cartão fica | Ponteiro é Nenhum ou Ponta de balão | Centro |
| Distância | A que distância o rótulo fica da sua feição, de 0 a 10, em múltiplos do tamanho do texto | Ponteiro é Nenhum e Posição não é Centro | 1 |
| Largura máxima | Os rótulos mais longos são quebrados em várias linhas. De 1 a 60, em múltiplos do tamanho do texto | Todos | 10 |
| Ocultar rótulos sobrepostos | Ativada: um rótulo que cairia sobre outro é descartado. Desativada: todos os rótulos são desenhados | Todos | Ativado |
| Rótulos acompanham as linhas | Ativada: um rótulo em uma linha se curva ao longo dela e se repete. Desativada: uma linha recebe um único rótulo na horizontal, no seu ponto médio | Texto com halo | Desativado |
| Usar zoom mín./máx. da camada pai | Ativada: os rótulos aparecem e desaparecem junto com as formas a que dão nome | Todos | Desativado |
| Nível de zoom mínimo, Nível de zoom máximo | O intervalo de zoom dos rótulos. Aparecem quando Usar zoom mín./máx. da camada pai está desativada | Todos | 0, 24 |
| Z-Index | Ordem de desenho dos rótulos, de 0 a 10000. Mais alto fica mais perto do observador | Todos | 370 |
"Estilos de cartão" significa Vidro, Vidro escuro, Cartão e Neon.
Com Ponta de balão, Posição oferece Acima, Abaixo, Esquerda e Direita. Com Alfinete e haste, o cartão sempre fica acima do seu local, portanto Posição fica oculta.
Dicas e limites
- Os rótulos seguem o filtro da camada. Se Propriedade para filtrar e Valor do filtro ocultarem uma feição, o rótulo dela também fica oculto.
- Os rótulos de cada camada têm o seu próprio Z-Index, separado do das formas da camada. Com o padrão de 370, os rótulos de uma camada de arquivo são desenhados acima das formas das outras camadas de arquivo. Aumente-o acima de 405 para desenhar os rótulos também sobre os seus círculos.
- Os rótulos funcionam da mesma forma para arquivos carregados, arquivos vinculados e arquivos PMTiles.
- Um relatório que definiu o estilo dos seus rótulos de referência em uma versão anterior mantém o tamanho do texto, as cores, a largura do halo, o intervalo de zoom e o Z-Index até que você os altere para uma camada.
- O grupo único Rótulos de referência, compartilhado por todas as camadas, faz parte do mecanismo Herdado. Consulte a documentação da versão 1.1.0.9 e anteriores.
