Clusters

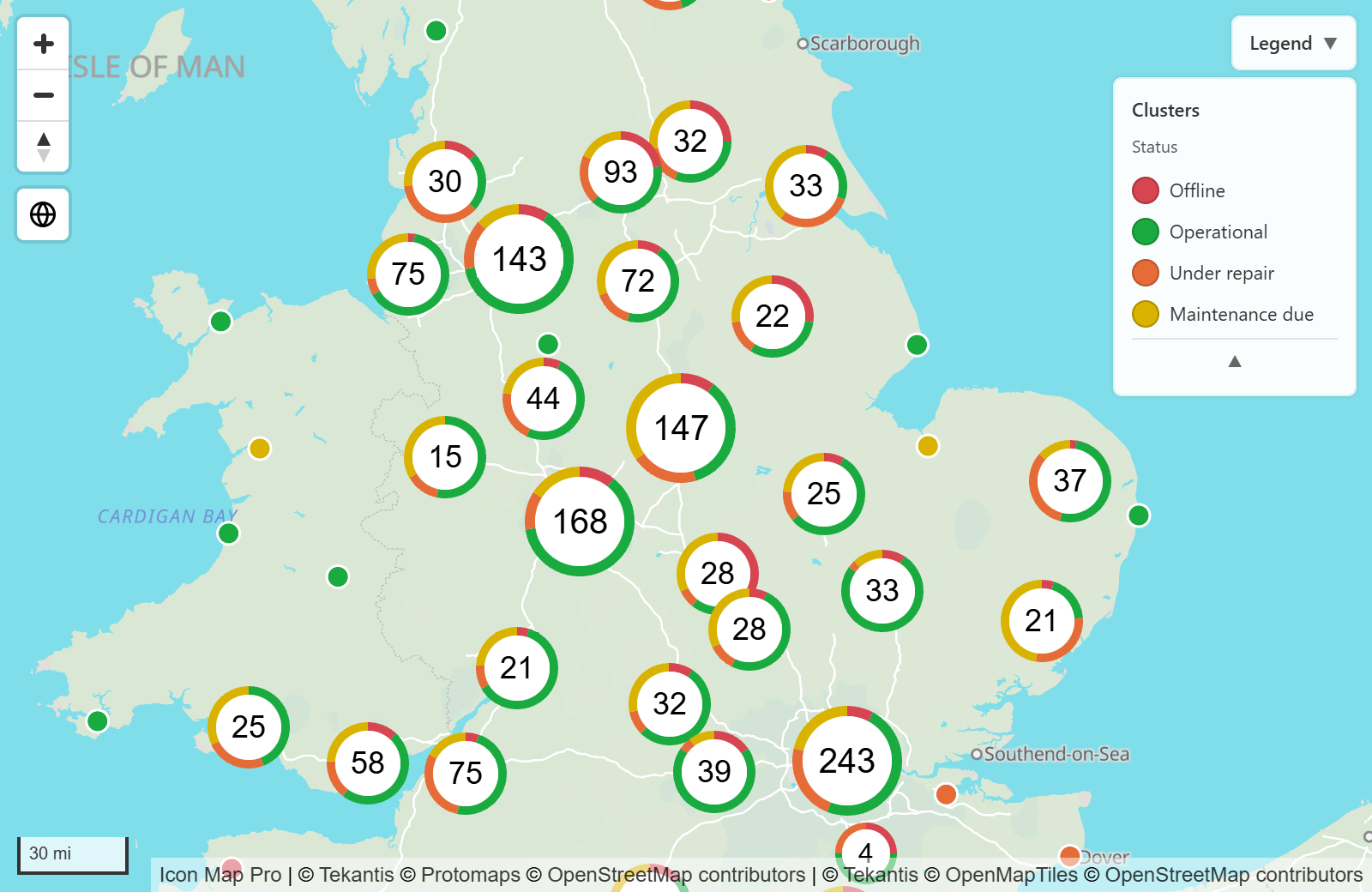

O agrupamento em clusters reúne círculos ou imagens que estão próximos em um único marcador, que mostra quantos pontos ele contém. Adicione uma categoria e cada cluster se torna um pequeno gráfico do que há dentro dele. Conforme você aproxima o zoom, os clusters se dividem em clusters menores e depois nos pontos individuais.
O que é necessário
Os clusters são uma opção das camadas Círculos e Imagens e ícones, portanto comece com uma delas desenhando no mapa.
| Poço de campos | O que colocar nele |
|---|---|
| Os campos de círculos ou imagens | Consulte a página dessa camada |
| Grupo do cluster (opcional) | Uma categoria, como um status ou um tipo. Cada cluster é dividido por ela. Um segundo campo aqui adiciona um segundo gráfico a cada cluster. |
Sem um campo em Grupo do cluster, cada cluster mostra o número de pontos que contém.
Ativar o agrupamento em clusters
- No painel Formato, expanda Camadas de dados.
- Para círculos, expanda Círculos - configuração e ative Agrupar círculos. Para imagens, expanda Imagens - configuração e ative Imagens do cluster.
- Para dividir os clusters por categoria, adicione um campo a Grupo do cluster.
- Expanda Cluster - configuração para escolher o tipo de cluster e como os clusters se comportam.
Círculos e imagens compartilham um único conjunto de configurações de cluster. Quando as duas camadas são agrupadas, um cluster pode conter ambos.
Tipos de cluster
Tipo de cluster define como cada cluster é desenhado.
| Tipo de cluster | O que desenha |
|---|---|
| Rosca | Um anel com um segmento para cada valor de Grupo do cluster e o total no meio. |
| Pizza | Uma pizza com uma fatia para cada valor de Grupo do cluster. |
| Gráfico de barras | Barras horizontais, uma para cada valor de Grupo do cluster, com o total ao lado do gráfico. |

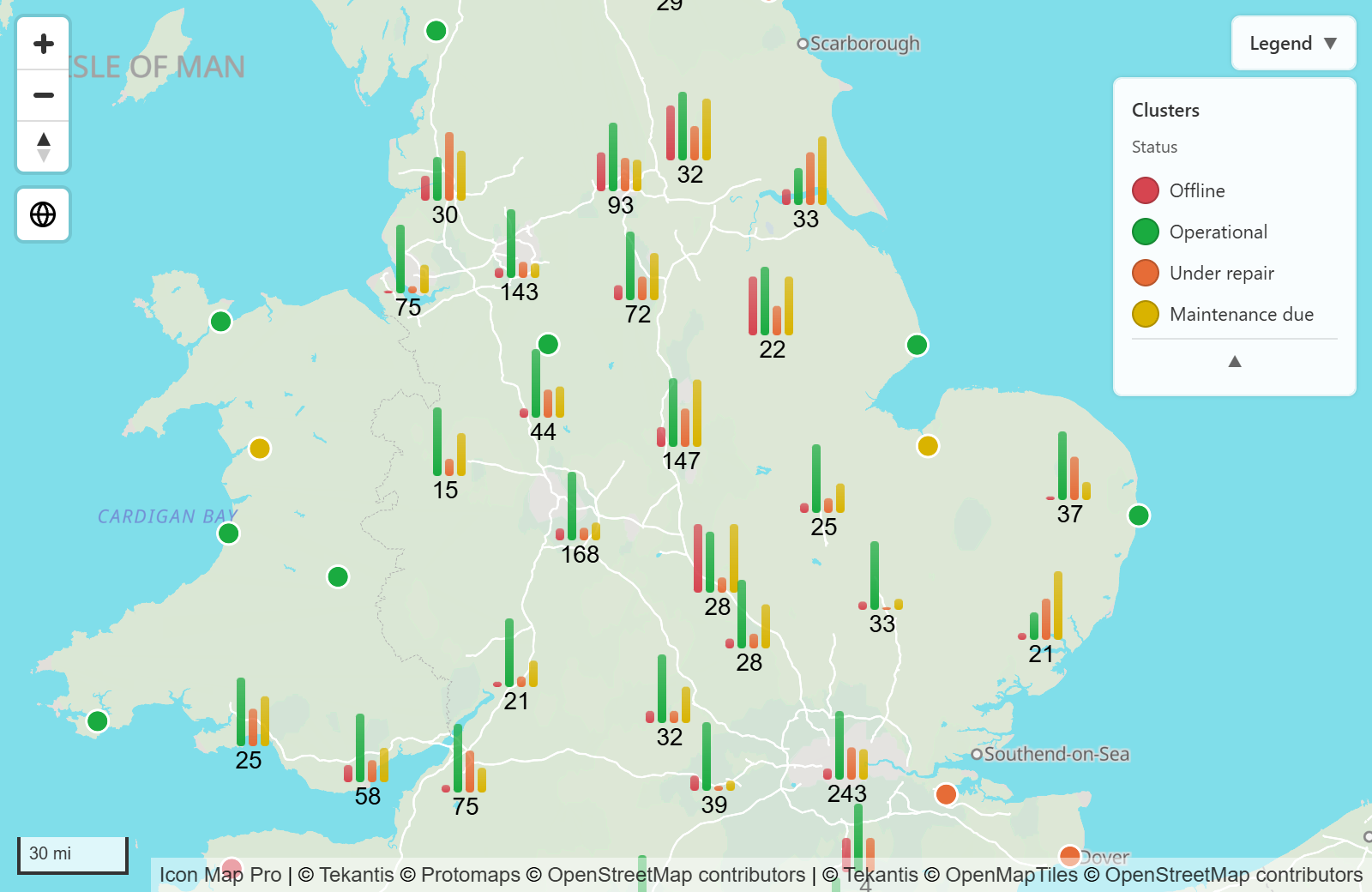

| Gráfico de colunas | Barras verticais, uma para cada valor de Grupo do cluster, com o total abaixo do gráfico. |
| Quadrado (cor única) | Um quadrado de uma só cor com o total no meio. Não mostra a divisão por Grupo do cluster. |
| Gota (cor única) | Uma forma de alfinete de mapa de uma só cor com o total no meio. Não mostra a divisão por Grupo do cluster. |
A menos que você fixe o tamanho, os clusters em rosca, pizza, quadrado e gota crescem com o total, em quatro faixas: menos de 10, 10 ou mais, 100 ou mais e 1.000 ou mais.
Cores dos clusters
Com um campo em Grupo do cluster, Origem da cor dos grupos do cluster decide de onde vem a cor de cada categoria.
| Opção | O que faz |
|---|---|
| Uma cor por valor | Aparece um seletor de cor para cada categoria, rotulado com o valor dela. As novas categorias começam com as cores do tema do seu relatório. Os seletores são mostrados para as primeiras 20 categorias. |
| De um campo ou regra | Um único seletor Cor com um botão fx. Use a formatação condicional para obter a cor de um campo ou de uma regra. Cada categoria recebe a cor da sua primeira linha. |
As mesmas cores são usadas nos gráficos dos clusters, na legenda, nos círculos quando Cor de preenchimento definida pelo cluster está ativada, e nos ícones da biblioteca quando Usar a cor do cluster está ativada. Assim, um ponto mantém a mesma cor esteja dentro de um cluster ou sozinho.
Comportamento ao clicar e ao passar o ponteiro
| Configuração | O que acontece |
|---|---|
| Aplicar zoom ao clicar | Selecionar um cluster aplica zoom ao mapa para enquadrar os pontos que ele contém. Ativada por padrão. |
| Selecionar ao clicar | Selecionar um cluster seleciona os pontos dele, o que aplica filtro cruzado ou realce cruzado à página do relatório. São selecionados até os primeiros 100 pontos de um cluster. Mantenha a tecla Ctrl pressionada para adicionar à seleção. Desativada por padrão. |

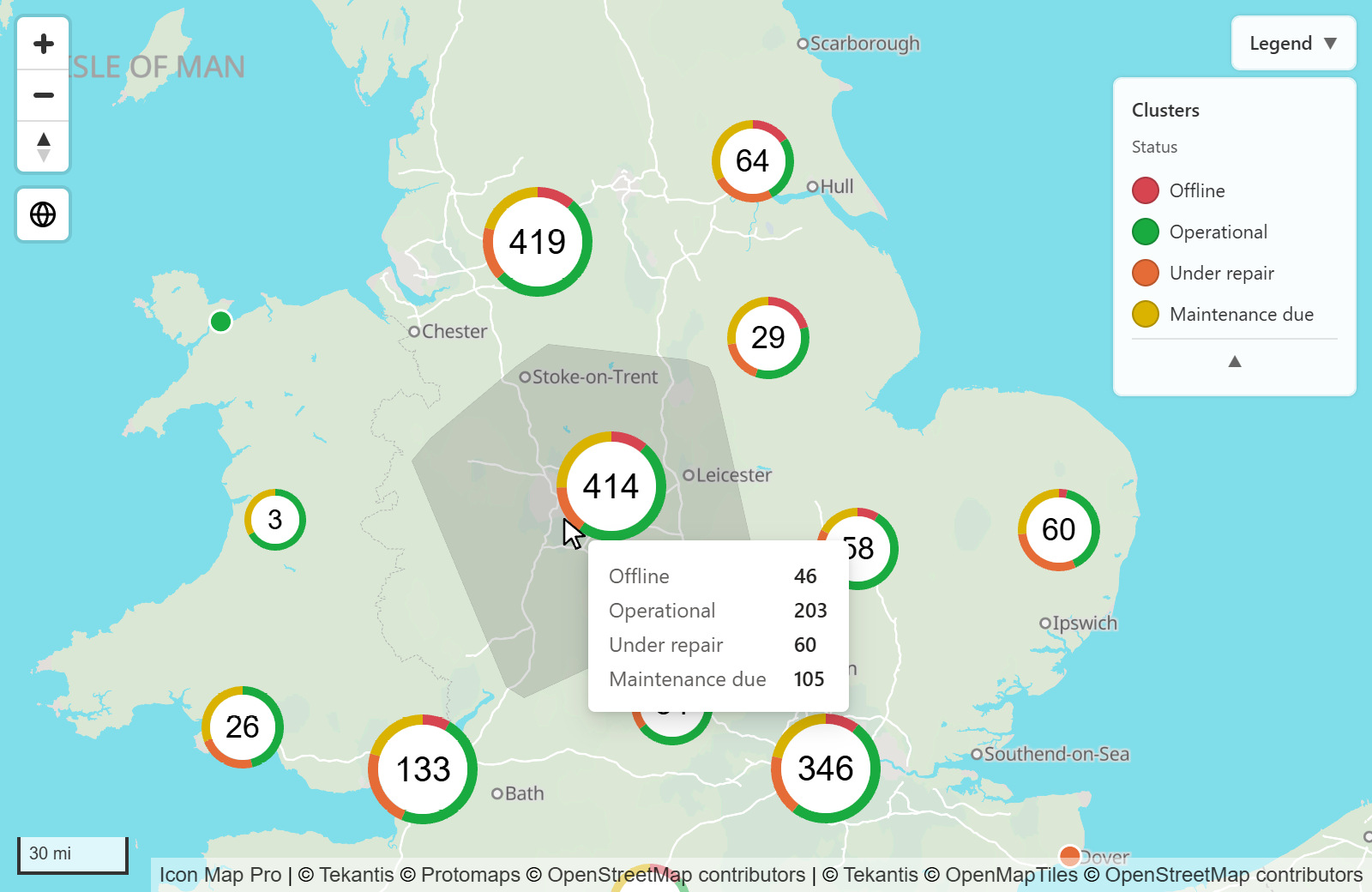

| Mostrar dicas de ferramenta | Passar o ponteiro sobre um cluster mostra cada valor de Grupo do cluster e a sua contagem. Sem um campo em Grupo do cluster, mostra Contagem e o número de pontos. Ativada por padrão. |
| Incluir polígono | Passar o ponteiro sobre um cluster sombreia a área que os pontos dele cobrem. Ativada por padrão. |
Aplicar zoom ao clicar e Selecionar ao clicar podem estar ativadas ao mesmo tempo.
Quando algo está selecionado, no mapa ou em outro lugar da página do relatório, os clusters que contêm um ponto selecionado continuam nítidos e os outros esmaecem, usando os valores de transparência do cartão Interatividade.
Configurações
Todas ficam em Painel Formato > Camadas de dados. O grupo Cluster - configuração aparece quando Agrupar círculos ou Imagens do cluster está ativada em uma camada ativada.
Cluster - configuração
| Configuração | O que faz | Padrão |
|---|---|---|
| Tipo de cluster | Como os clusters são desenhados. Consulte Tipos de cluster. | Rosca |
| Máx. de barras | O máximo de barras que um gráfico de barras ou de colunas mostra. De 1 a 20. | 10 |
| Barras arredondadas | Arredonda os cantos das barras. | Desativado |
| Esmaecimento da barra | Esmaece cada barra ao longo do comprimento. 0 é opaco. De 0 a 100. | 70 |
| Tamanho fixo | Quadrado e gota: desenha todos os clusters do mesmo tamanho. | Desativado |
| Tamanho | Quadrado e gota com Tamanho fixo ativada: o tamanho de cada cluster. De 2 a 300. | 80 |
| Tamanho fixo do círculo | Rosca e pizza: desenha todos os clusters do mesmo tamanho. | Desativado |
| Tamanho do círculo | Rosca com Tamanho fixo do círculo ativada: o tamanho em pixels. De 30 a 300. | 80 |
| Cor de fundo | Rosca: a cor do centro. Quadrado e gota: a cor de preenchimento. | #FFFFFF |
| Transparência do fundo | Transparência do fundo. De 0 a 100. | 0 |
| Largura do contorno / da rosca | Rosca: espessura do anel. De 1 a 9. | 2 |
| Cor do contorno padrão | Rosca: a cor do anel quando não há campo em Grupo do cluster. | #FFFFFF |
| Cor do contorno | Quadrado e gota: cor do contorno. | #FFFFFF |
| Largura do contorno | Quadrado e gota: largura do contorno. De 0 a 10. | 0 |
| Mostrar contorno da pizza | Pizza: desenha um contorno. | Desativado |
| Cor do contorno da pizza | Pizza com Mostrar contorno da pizza ativada: a cor do contorno. | #FFFFFF |
| Cor do texto | Cor do total. | #000000 |
| Mostrar total | Mostra o total em cada cluster. | Ativado |
| Mostrar dicas de ferramenta | Mostra uma dica de ferramenta quando você passa o ponteiro sobre um cluster. | Ativado |
| Aplicar zoom ao clicar | Aplica zoom aos pontos do cluster quando você o seleciona. | Ativado |
| Selecionar ao clicar | Seleciona os pontos do cluster quando você o seleciona. | Desativado |
| Mínimo de pontos para formar cluster | O mínimo de pontos que formam um cluster. De 2 a 1000. | 2 |
| Raio do cluster | A que distância os pontos podem estar na tela e ainda ser agrupados. Valores mais altos resultam em menos clusters, e maiores. De 10 a 1000. | 100 |
| Nível de zoom máximo do cluster | Os pontos não são agrupados quando o mapa é aproximado além deste nível. De 0 a 24. | 24 |
| Usar os valores do campo de tamanho dos círculos como contagens | Os totais e os segmentos somam os valores de Tamanho do círculo em vez de contar os pontos. Uma imagem conta como 1. | Desativado |
| Incluir polígono | Sombreia a área que um cluster cobre quando você passa o ponteiro sobre ele. | Ativado |
| Cor do polígono | Cor dessa área sombreada. | #555555 |
| Origem da cor dos grupos do cluster | Uma cor por valor ou De um campo ou regra. Consulte Cores dos clusters. | Uma cor por valor |
| Cor | A cor, com fx, quando a origem é De um campo ou regra. | #118DFF |
Círculos que não estão em um cluster
Em Círculos - formatação, Cor de preenchimento definida pelo cluster está ativada por padrão. Com um campo em Grupo do cluster, os círculos que não fazem parte de um cluster recebem a cor de cluster da sua categoria em vez da Cor de preenchimento. As linhas sem categoria mantêm a Cor de preenchimento. Desative-a para colorir esses círculos com a Cor de preenchimento e a formatação condicional dela.
Cluster secundário - configuração

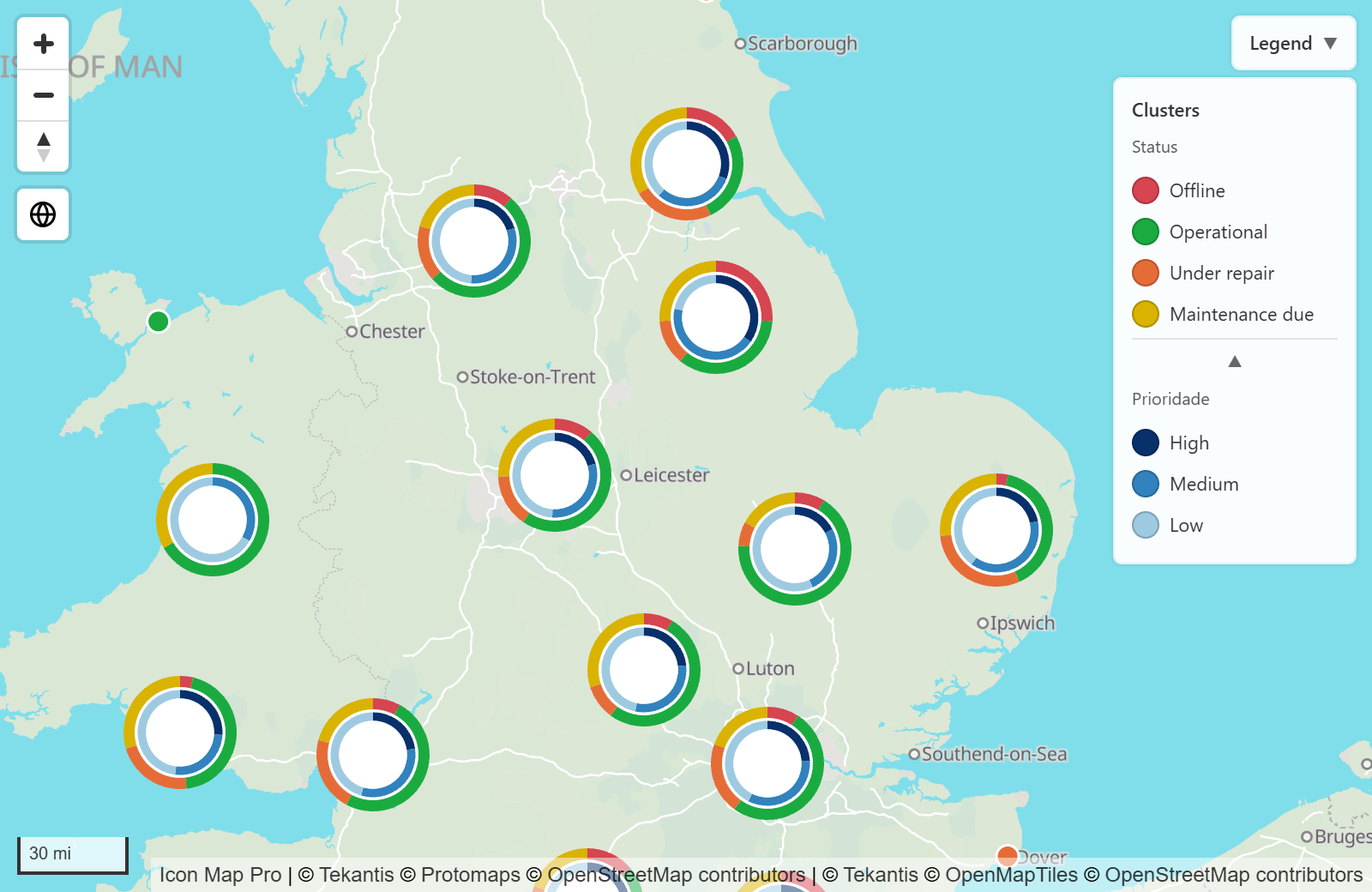

Adicione um segundo campo a Grupo do cluster para desenhar um segundo gráfico em cada cluster, por exemplo o status como primeiro campo e a prioridade como segundo. O grupo Cluster secundário - configuração aparece então, com o seu próprio Tipo de cluster, tamanhos, cores, Cor do texto, Mostrar total, Mostrar dicas de ferramenta e Origem da cor dos grupos do cluster. Eles funcionam como no cluster principal.
| Configuração | O que faz | Padrão |
|---|---|---|
| Mostrar dentro do cluster primário | Para uma rosca ou pizza: desenha o segundo gráfico no meio do primeiro em vez de ao lado dele. | Desativado |
| Espaçamento | Espaço entre os dois gráficos quando um está dentro do outro. De 0 a 10. | 1 |
Com Mostrar dentro do cluster primário ativada, os clusters deixam de crescer com o total. Ative Tamanho fixo do círculo e defina Tamanho do círculo para escolher o tamanho deles.
Sem Mostrar dentro do cluster primário, o segundo gráfico é desenhado à direita do primeiro. A dica de ferramenta lista os valores do primeiro campo e depois os do segundo.
Dicas e limites
- Grupo do cluster é resumido como uma medida, portanto cada ID deve pertencer a uma só categoria. Se o mesmo ID aparecer com duas categorias, torne o ID exclusivo para cada local e categoria.
- Os clusters não têm rótulos de dados. Use Mostrar total para o número no cluster.
- Os clusters seguem as configurações de inclinação da sua camada: os clusters de círculos seguem o Alinhamento de inclinação de Círculos, os clusters de imagens seguem o Alinhamento de inclinação e o Alinhamento da rotação de Imagens.
- Para manter os pontos separados quando o mapa está aproximado, reduza o Nível de zoom máximo do cluster.
- Para que só os grupos grandes formem clusters, aumente o Mínimo de pontos para formar cluster.
- Deslocar imagens sobrepostas se aplica às imagens que não estão em um cluster.
