Cluster
Clustering fasst Kreise oder Bilder, die nah beieinander liegen, zu einem Marker zusammen, der zeigt, wie viele Punkte er enthält. Fügen Sie eine Kategorie hinzu, und jeder Cluster wird zu einem kleinen Diagramm seines Inhalts. Beim Hineinzoomen teilen sich Cluster in kleinere Cluster und dann in die einzelnen Punkte auf.
Was Sie benötigen
Cluster sind eine Option der Ebenen Kreise und Bilder und Symbole. Beginnen Sie also mit einer dieser Ebenen, die bereits auf der Karte zeichnet.
| Feldbereich | Was hineingehört |
|---|---|
| Die Felder für Kreise oder Bilder | Siehe die Seite der jeweiligen Ebene |
| Cluster-Gruppe (optional) | Eine Kategorie, etwa ein Status oder Typ. Jeder Cluster wird danach aufgeteilt. Ein zweites Feld hier fügt jedem Cluster ein zweites Diagramm hinzu. |
Ohne ein Feld in Cluster-Gruppe zeigt jeder Cluster die Anzahl seiner Punkte.
Clustering aktivieren
- Erweitern Sie im Formatbereich Datenebenen.
- Für Kreise erweitern Sie Kreise - Konfiguration und aktivieren Kreise clustern. Für Bilder erweitern Sie Bilder - Konfiguration und aktivieren Cluster-Bilder.
- Um Cluster nach Kategorie aufzuteilen, fügen Sie ein Feld zu Cluster-Gruppe hinzu.
- Erweitern Sie Cluster - Konfiguration, um den Cluster-Typ und das Verhalten der Cluster zu wählen.
Kreise und Bilder teilen sich einen Satz von Cluster-Einstellungen. Wenn beide Ebenen geclustert sind, kann ein Cluster beide enthalten.
Cluster-Typen
Cluster-Typ legt fest, wie jeder Cluster gezeichnet wird.
| Cluster-Typ | Was gezeichnet wird |
|---|---|

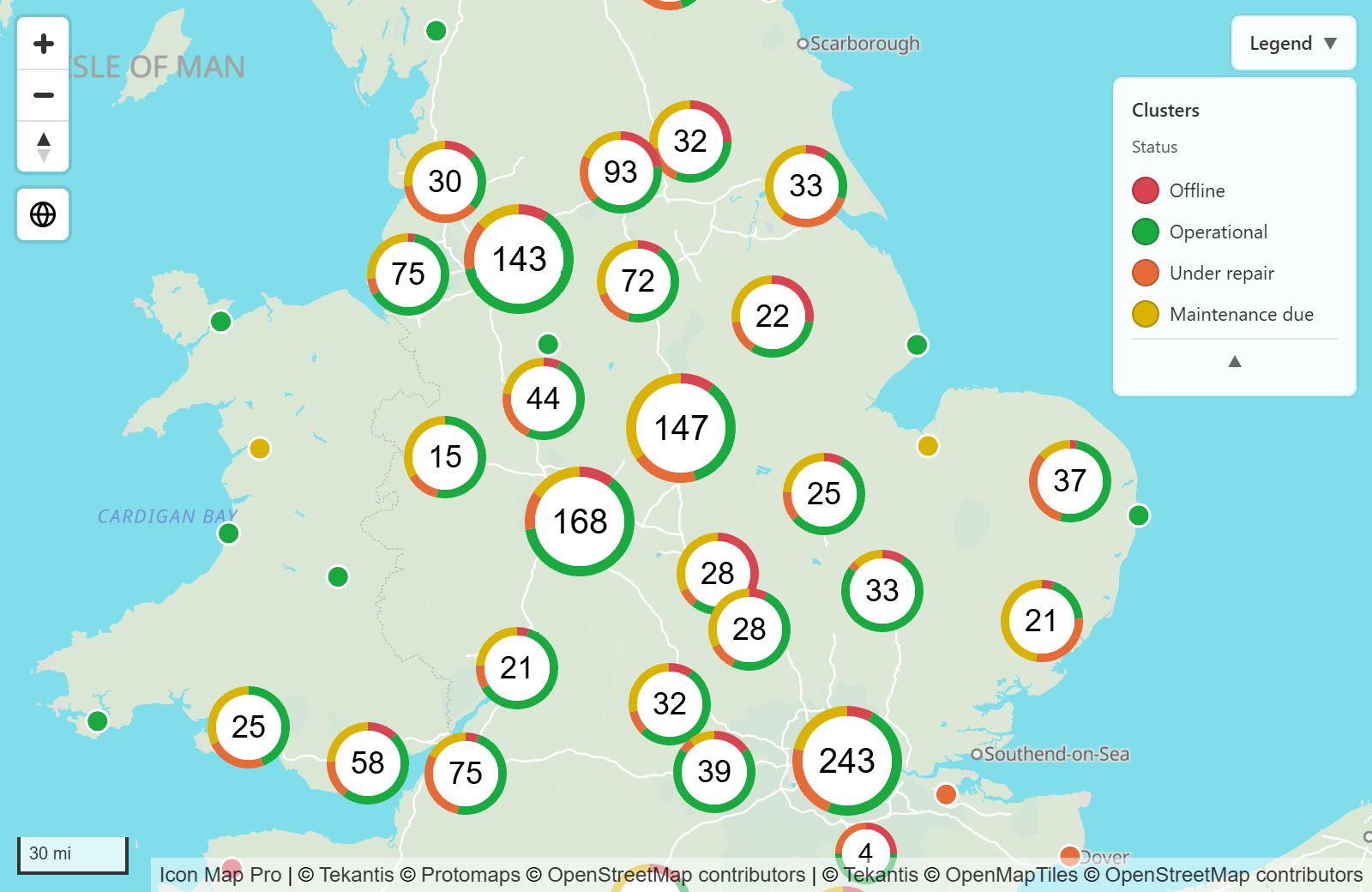

| Ring | Ein Ring mit einem Segment für jeden Wert in Cluster-Gruppe und der Gesamtzahl in der Mitte. |
| Kreis | Ein Kreisdiagramm mit einem Segment für jeden Wert in Cluster-Gruppe. |
| Balkendiagramm | Waagerechte Balken, einer für jeden Wert in Cluster-Gruppe, mit der Gesamtzahl neben dem Diagramm. |

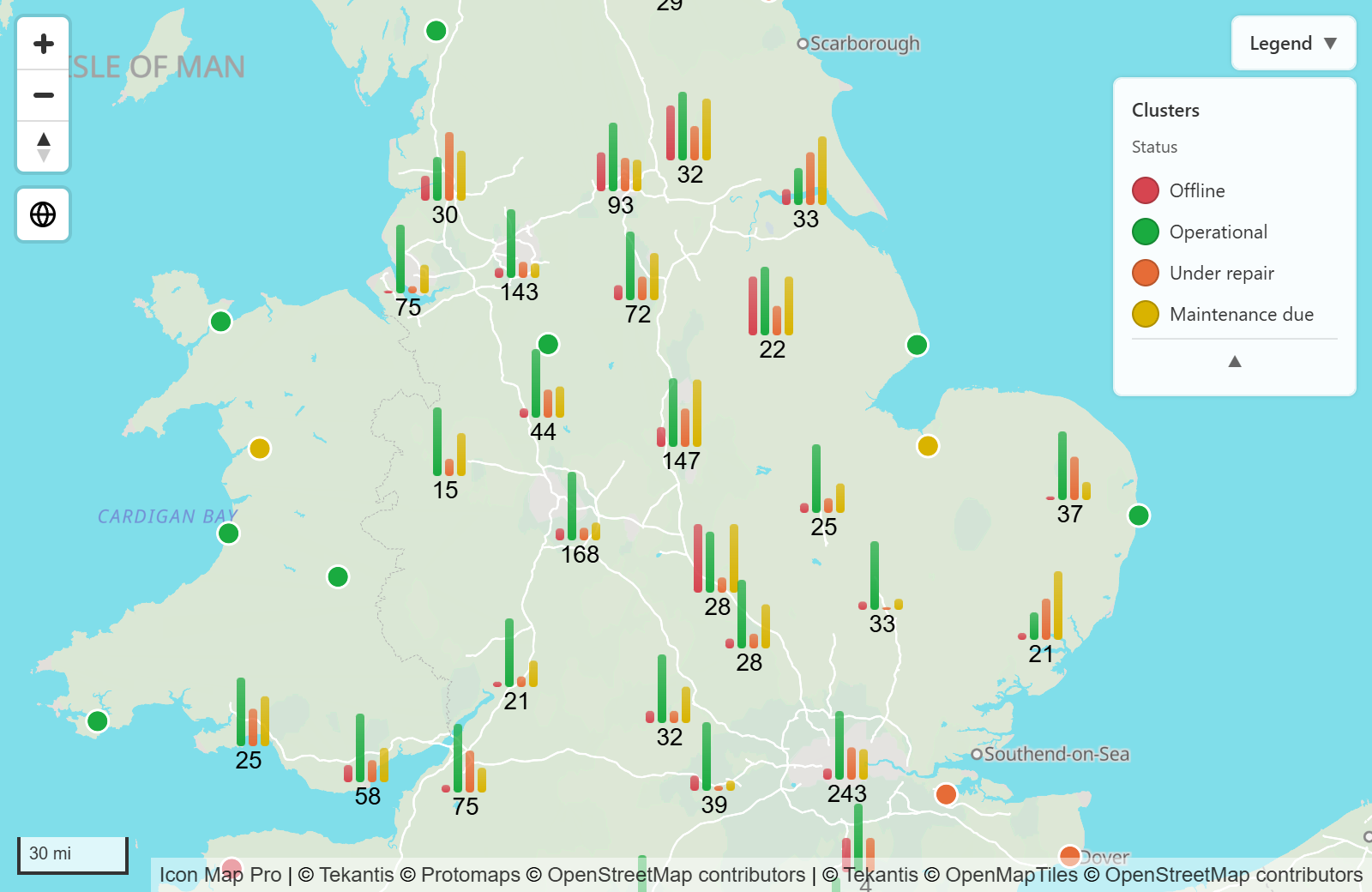

| Säulendiagramm | Senkrechte Balken, einer für jeden Wert in Cluster-Gruppe, mit der Gesamtzahl unter dem Diagramm. |
| Quadrat (einfarbig) | Ein Quadrat in einer Farbe mit der Gesamtzahl in der Mitte. Es zeigt die Aufteilung nach Cluster-Gruppe nicht. |
| Tropfen (einfarbig) | Die Form einer Kartenstecknadel in einer Farbe mit der Gesamtzahl in der Mitte. Sie zeigt die Aufteilung nach Cluster-Gruppe nicht. |
Sofern Sie die Größe nicht festlegen, wachsen Ring-, Kreis-, Quadrat- und Tropfen-Cluster mit ihrer Gesamtzahl, in vier Stufen: unter 10, ab 10, ab 100 und ab 1.000.
Cluster-Farben
Liegt ein Feld in Cluster-Gruppe, bestimmt Farbquelle für Cluster-Gruppen, woher die Farbe jeder Kategorie stammt.
| Option | Wirkung |
|---|---|
| Eine Farbe pro Wert | Für jede Kategorie erscheint eine Farbauswahl, beschriftet mit ihrem Wert. Neue Kategorien beginnen mit den Farben Ihres Berichtsdesigns. Farbauswahlen werden für die ersten 20 Kategorien angezeigt. |
| Aus einem Feld oder einer Regel | Eine Farbauswahl Farbe mit einer fx-Schaltfläche. Verwenden Sie bedingte Formatierung, um die Farbe aus einem Feld oder einer Regel zu übernehmen. Jede Kategorie erhält die Farbe ihrer ersten Zeile. |
Dieselben Farben werden für die Cluster-Diagramme, für die Legende, für Kreise, wenn Füllfarbe durch Cluster festgelegt aktiviert ist, und für Bibliothekssymbole verwendet, wenn Cluster-Farbe verwenden aktiviert ist. So behält ein Punkt dieselbe Farbe, ob er in einem Cluster liegt oder für sich steht.
Verhalten bei Klick und Zeigen
| Einstellung | Was geschieht |
|---|---|
| Bei Klick zoomen | Wenn Sie einen Cluster auswählen, zoomt die Karte so, dass die enthaltenen Punkte hineinpassen. Standardmäßig aktiviert. |
| Bei Klick auswählen | Wenn Sie einen Cluster auswählen, werden seine Punkte ausgewählt. Dadurch wird die Berichtsseite kreuzgefiltert oder kreuzhervorgehoben. Es werden höchstens die ersten 100 Punkte eines Clusters ausgewählt. Halten Sie Strg gedrückt, um die Auswahl zu erweitern. Standardmäßig deaktiviert. |
| QuickInfos anzeigen | Wenn Sie auf einen Cluster zeigen, erscheinen jeder Wert in Cluster-Gruppe und seine Anzahl. Ohne ein Feld in Cluster-Gruppe erscheinen Anzahl und die Zahl der Punkte. Standardmäßig aktiviert. |

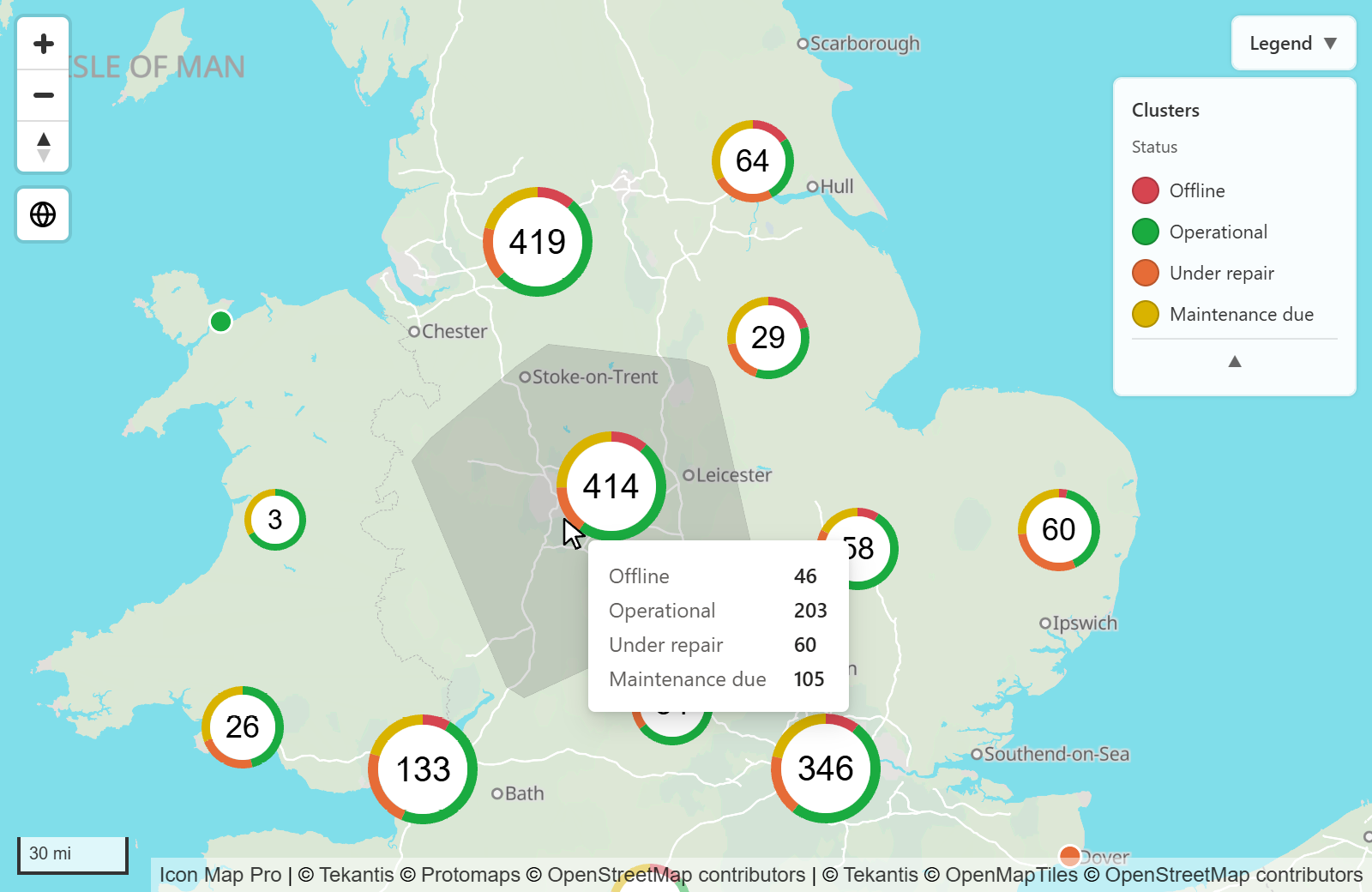

| Polygon einbeziehen | Wenn Sie auf einen Cluster zeigen, wird die Fläche schattiert, die seine Punkte abdecken. Standardmäßig aktiviert. |
Bei Klick zoomen und Bei Klick auswählen können beide aktiviert sein.
Wenn etwas ausgewählt ist, in der Karte oder an anderer Stelle auf der Berichtsseite, bleiben Cluster mit einem ausgewählten Punkt kräftig, und die anderen verblassen gemäß den Transparenzwerten in der Formatkarte Interaktivität.
Einstellungen
Alle diese Einstellungen finden Sie unter Formatbereich > Datenebenen. Die Gruppe Cluster - Konfiguration erscheint, wenn Kreise clustern oder Cluster-Bilder für eine aktivierte Ebene eingeschaltet ist.
Cluster - Konfiguration
| Einstellung | Wirkung | Standard |
|---|---|---|
| Cluster-Typ | Wie Cluster gezeichnet werden. Siehe Cluster-Typen. | Ring |
| Max. Balken | Die Höchstzahl der Balken in einem Balken- oder Säulendiagramm. 1 bis 20. | 10 |
| Abgerundete Balken | Rundet die Ecken der Balken ab. | Aus |
| Balken-Ausblendung | Blendet jeden Balken über seine Länge aus. 0 ist deckend. 0 bis 100. | 70 |
| Feste Größe | Quadrat und Tropfen: zeichnet alle Cluster gleich groß. | Aus |
| Größe | Quadrat und Tropfen mit aktivierter Feste Größe: wie groß jeder Cluster ist. 2 bis 300. | 80 |
| Feste Kreisgröße | Ring und Kreis: zeichnet alle Cluster gleich groß. | Aus |
| Kreisgröße | Ring mit aktivierter Feste Kreisgröße: die Größe in Pixeln. 30 bis 300. | 80 |
| Hintergrundfarbe | Ring: die Farbe der Mitte. Quadrat und Tropfen: die Füllfarbe. | #FFFFFF |
| Hintergrundtransparenz | Transparenz des Hintergrunds. 0 bis 100. | 0 |
| Kontur-/Ringbreite | Ring: Stärke des Rings. 1 bis 9. | 2 |
| Standard-Konturfarbe | Ring: die Ringfarbe, wenn kein Feld in Cluster-Gruppe liegt. | #FFFFFF |
| Konturfarbe | Quadrat und Tropfen: Farbe der Kontur. | #FFFFFF |
| Konturbreite | Quadrat und Tropfen: Breite der Kontur. 0 bis 10. | 0 |
| Kontur des Kreisdiagramms anzeigen | Kreis: zeichnet eine Kontur. | Aus |
| Konturfarbe des Kreisdiagramms | Kreis mit aktivierter Kontur des Kreisdiagramms anzeigen: die Konturfarbe. | #FFFFFF |
| Textfarbe | Farbe der Gesamtzahl. | #000000 |
| Gesamt anzeigen | Zeigt die Gesamtzahl auf jedem Cluster. | Ein |
| QuickInfos anzeigen | Zeigt eine QuickInfo, wenn Sie auf einen Cluster zeigen. | Ein |
| Bei Klick zoomen | Zoomt auf die Punkte des Clusters, wenn Sie ihn auswählen. | Ein |
| Bei Klick auswählen | Wählt die Punkte des Clusters aus, wenn Sie ihn auswählen. | Aus |
| Mindestpunkte pro Cluster | Die Mindestzahl der Punkte, die einen Cluster bilden. 2 bis 1000. | 2 |
| Cluster-Radius | Wie weit Punkte auf dem Bildschirm auseinanderliegen können und trotzdem gruppiert werden. Höhere Werte ergeben weniger, größere Cluster. 10 bis 1000. | 100 |
| Max. Zoomstufe für Cluster | Punkte werden nicht geclustert, wenn die Karte weiter als diese Stufe hineingezoomt ist. 0 bis 24. | 24 |
| Werte im Feld für die Kreisgröße als Anzahl verwenden | Gesamtzahlen und Segmente summieren die Werte aus Kreisgröße, statt Punkte zu zählen. Ein Bild zählt als 1. | Aus |
| Polygon einbeziehen | Schattiert die Fläche, die ein Cluster abdeckt, wenn Sie darauf zeigen. | Ein |
| Polygonfarbe | Farbe dieser schattierten Fläche. | #555555 |
| Farbquelle für Cluster-Gruppen | Eine Farbe pro Wert oder Aus einem Feld oder einer Regel. Siehe Cluster-Farben. | Eine Farbe pro Wert |
| Farbe | Die Farbe, mit fx, wenn die Quelle Aus einem Feld oder einer Regel ist. | #118DFF |
Kreise, die nicht in einem Cluster liegen
In Kreise - Formatierung ist Füllfarbe durch Cluster festgelegt standardmäßig aktiviert. Liegt ein Feld in Cluster-Gruppe, erhalten Kreise, die nicht Teil eines Clusters sind, die Cluster-Farbe ihrer Kategorie statt der Füllfarbe. Zeilen ohne Kategorie behalten die Füllfarbe. Deaktivieren Sie die Einstellung, um diese Kreise mit Füllfarbe und deren bedingter Formatierung einzufärben.
Sekundärer Cluster - Konfiguration
Fügen Sie ein zweites Feld zu Cluster-Gruppe hinzu, um auf jedem Cluster ein zweites Diagramm zu zeichnen, zum Beispiel den Status als erstes Feld und die Priorität als zweites. Dann erscheint die Gruppe Sekundärer Cluster - Konfiguration mit eigenem Cluster-Typ, eigenen Größen und Farben sowie Textfarbe, Gesamt anzeigen, QuickInfos anzeigen und Farbquelle für Cluster-Gruppen. Sie funktionieren wie beim Haupt-Cluster.
| Einstellung | Wirkung | Standard |
|---|---|---|

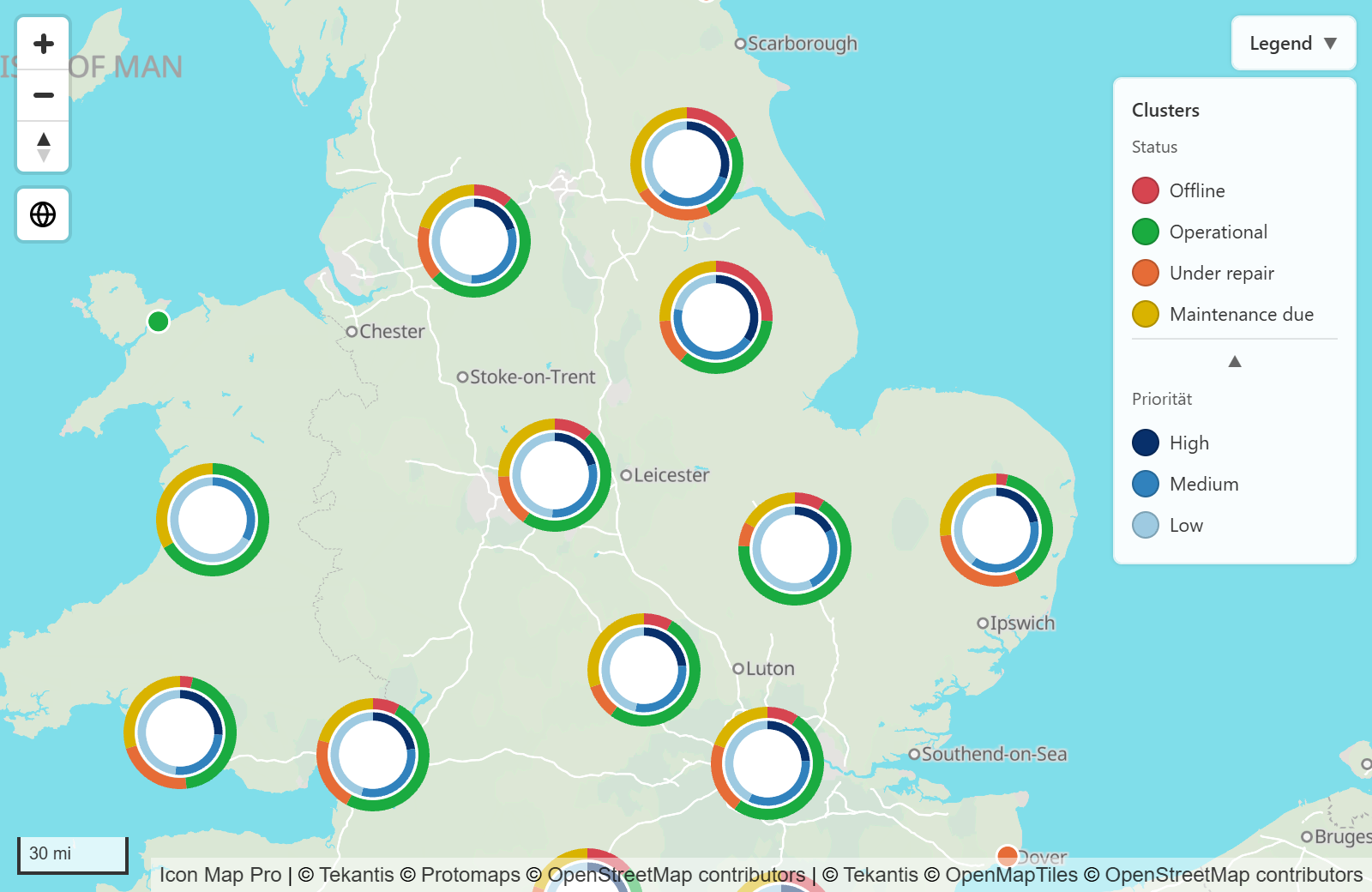

| Innerhalb des primären Clusters anzeigen | Für einen Ring oder ein Kreisdiagramm: zeichnet das zweite Diagramm in der Mitte des ersten statt daneben. | Aus |
| Abstand | Abstand zwischen den beiden Diagrammen, wenn eines im anderen liegt. 0 bis 10. | 1 |
Ist Innerhalb des primären Clusters anzeigen aktiviert, wachsen Cluster nicht mehr mit ihrer Gesamtzahl. Aktivieren Sie Feste Kreisgröße, und legen Sie mit Kreisgröße fest, wie groß sie sind.
Ohne Innerhalb des primären Clusters anzeigen wird das zweite Diagramm rechts vom ersten gezeichnet. Die QuickInfo führt die Werte des ersten Felds auf, dann die des zweiten.
Tipps und Grenzen
- Cluster-Gruppe wird wie ein Measure zusammengefasst. Jede ID muss daher zu genau einer Kategorie gehören. Wenn dieselbe ID mit zwei Kategorien vorkommt, machen Sie die ID für jede Kombination aus Standort und Kategorie eindeutig.
- Cluster tragen keine Datenbeschriftungen. Verwenden Sie Gesamt anzeigen für die Zahl auf dem Cluster.
- Cluster folgen den Neigungseinstellungen ihrer Ebene: Kreis-Cluster folgen der Neigungsausrichtung der Kreise, Bild-Cluster folgen der Neigungsausrichtung und Drehausrichtung der Bilder.
- Um Punkte getrennt zu halten, sobald die Karte hineingezoomt ist, verringern Sie Max. Zoomstufe für Cluster.
- Damit nur große Gruppen Cluster bilden, erhöhen Sie Mindestpunkte pro Cluster.
- Überlappende Bilder versetzen gilt für Bilder, die nicht in einem Cluster liegen.
