Linien

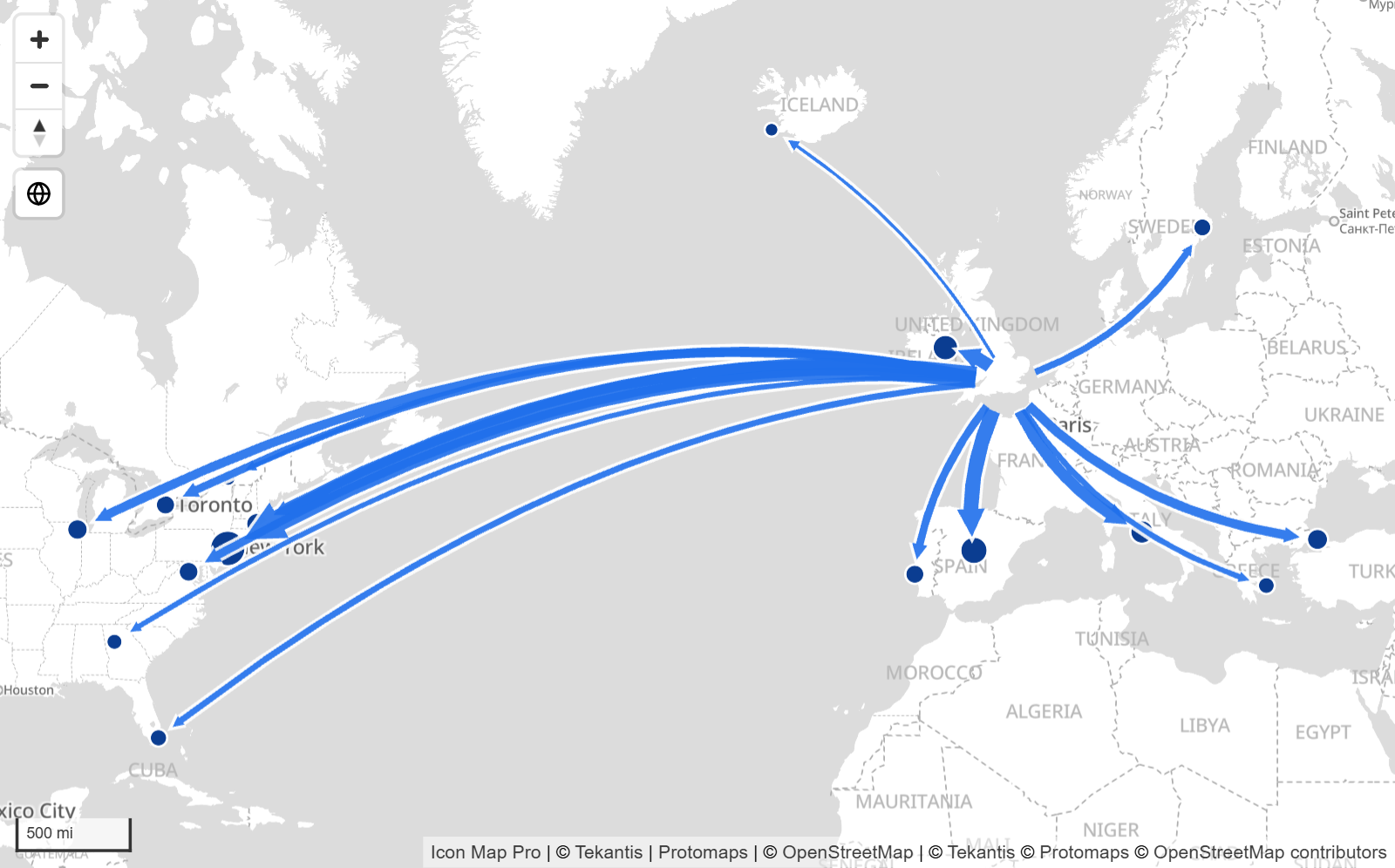

Die Ebene Linien zeichnet für jede Zeile Ihrer Daten eine Verbindung von einem Start zu einem Ziel. Verwenden Sie sie für Flüge, Lieferungen, Fahrten, Migration, Netzwerkverbindungen und jede andere Bewegung zwischen zwei Orten.

Was Sie benötigen

Jede Zeile ist eine Linie. Fügen Sie dem Visual diese Felder hinzu:

Die vier Koordinaten-Feldbereiche nehmen jeweils ein numerisches Feld auf. Power BI fasst sie für jede ID zusammen. Wählen Sie daher eine Zusammenfassung, die die Koordinate selbst zurückgibt, etwa Mittelwert.

Optionale Felder:

• QuickInfos - die Werte, die erscheinen, wenn Sie auf eine Linie zeigen.
• Kreisgröße - nur, wenn Sie an den Enden jeder Linie einen Kreis möchten (siehe Kreise an den Enden).

Diese Felder müssen in der Zeile einer Linie leer sein, sonst gehört die Zeile zu einer anderen Ebene, und es wird keine Linie gezeichnet: Feature-Referenz, Bild / WKT / GeoJSON, Heatmap-Gewichtung und Zellgewichtung (H3/S2/A5/Geohash). Siehe Mehrere Ebenen in einer Karte kombinieren.

Eine Linienebene hinzufügen

1. Fügen Sie dem Visual die fünf oben genannten Felder hinzu.
2. Erweitern Sie im Formatbereich Datenebenen. Aktivieren Sie in der Gruppe Datenebenen die Option Linien.
3. Wählen Sie in der Gruppe Linien - Formatierung eine Linienform.
4. Legen Sie Farbe und Breite fest oder, bei einer Flussform, die Gewichtung und den Breitenbereich.

Linienformen

Formatbereich > Datenebenen > Linien - Formatierung > Linienform bestimmt, wie jede Linie gezeichnet wird und welche der anderen Einstellungen gelten. Die Liste ist alphabetisch in Ihrer Berichtssprache sortiert.

Die Linienform Gebogen gehört zur Engine Legacy, siehe die Dokumentation für 1.1.0.9 und früher.

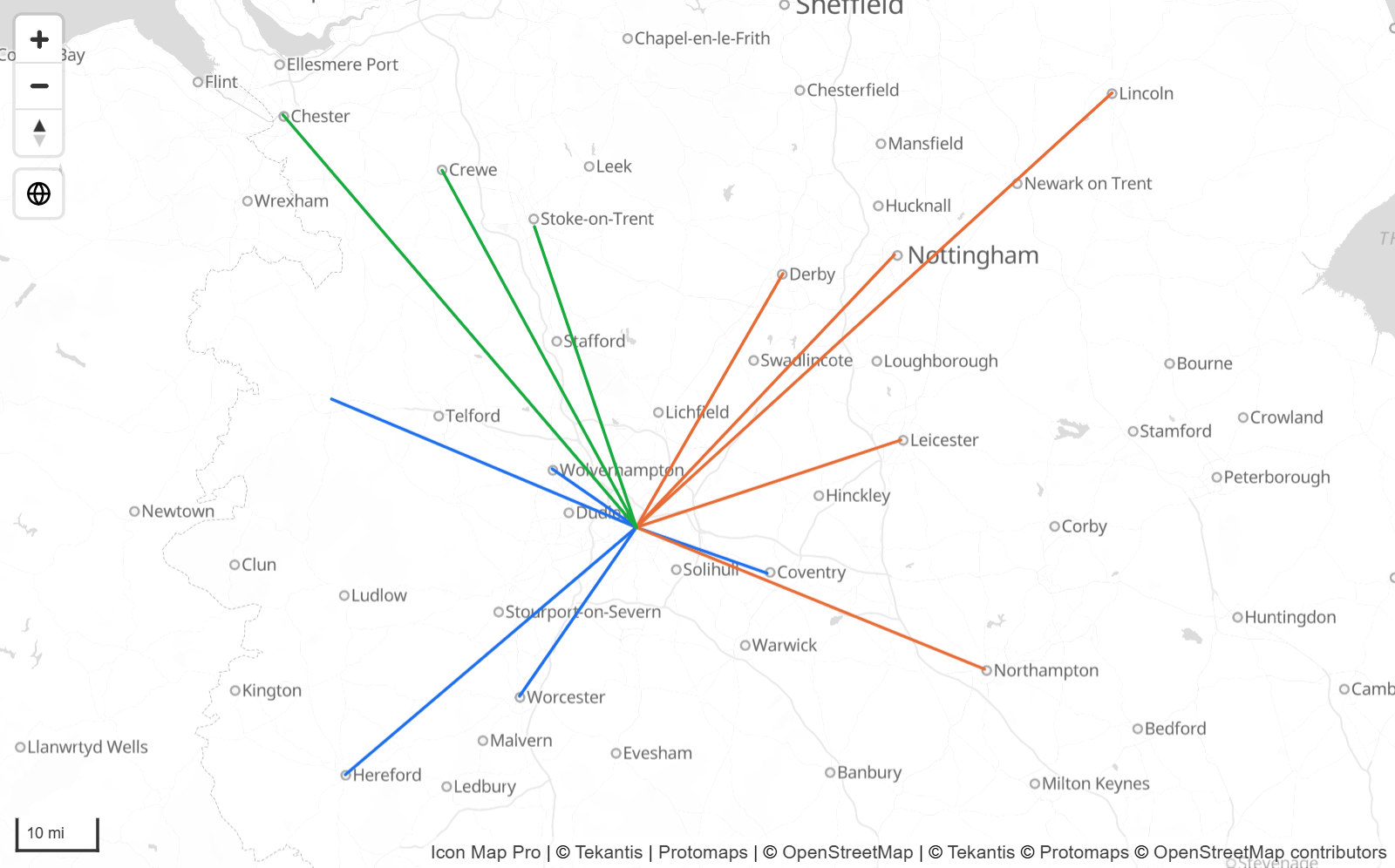

Gerade

Eine gerade Linie auf der Karte zwischen Start und Ziel. Eine Linie, die den 180. Längengrad kreuzt, wird in zwei Teile geteilt.

Jede Zeile ist eine eigene Linie. Zeilen mit denselben zwei Punkten werden also übereinander gezeichnet. Gerade Linien unterstützen alles auf der Formatkarte Linien: Farbe und Breite pro Zeile, einen Farbverlauf, Striche und Strichanimation, Weichzeichnung, Liniensymbole sowie Bilder oder Kreise an den Enden.

Kürzeste

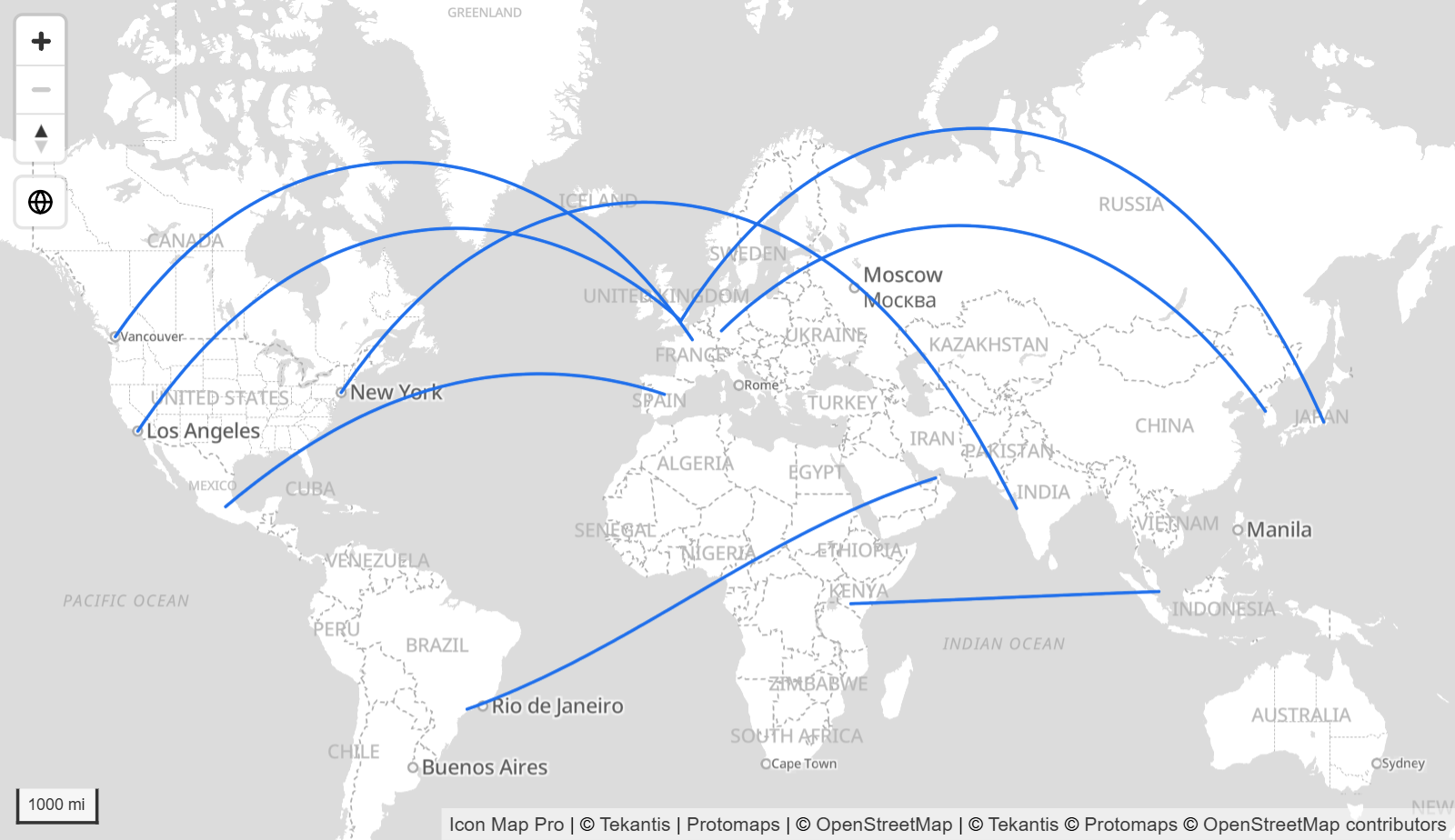

Der Großkreisweg zwischen den beiden Punkten, wie ihn ein Flug nehmen würde. Auf einer flachen Karte krümmt sich die Linie zu den Polen hin. Auf dem Globus ist sie der direkte Weg. Die Linie wird in einem Stück gezeichnet, auch über den 180. Längengrad hinweg.

Kürzeste unterstützt dieselben Optionen wie Gerade. Eine Zeile, deren Start und Ziel derselbe Punkt sind, zeichnet nichts.

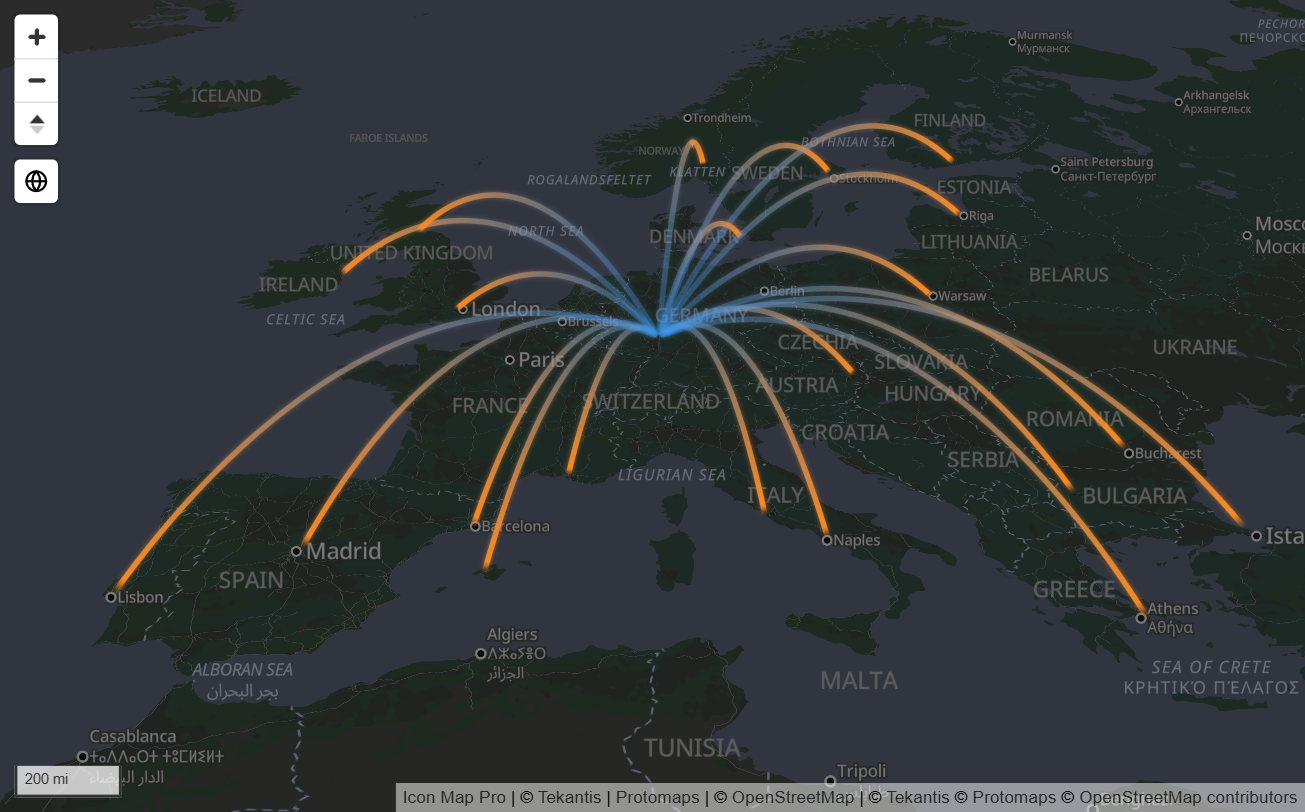

3D-Bögen

Jede Zeile ist ein Bogen, der dem Großkreisweg folgt und sich vom Boden erhebt, am höchsten in der Mitte. Längere Bögen steigen höher. Direkt von oben sieht ein Bogen wie eine Linie der Form Kürzeste aus. Neigen Sie also die Karte, um die Höhe zu sehen. Zur Neigung siehe Ansicht, Zoom und Projektion.

Einstellungen, die nur für 3D-Bögen gelten:

• Amplitude - wie hoch die Bögen steigen. 10 ist der Standard, 1 ist fast flach, 50 ist das Fünffache der Standardhöhe. Unterstützt bedingte Formatierung.
• Leuchten - ein weicher Halo um jeden Bogen.
• Ab Start einblenden - jeder Bogen beginnt am Start blass und erreicht am Ziel die volle Stärke, sodass die Richtung klar ist.
• Ab Start verjüngen - jeder Bogen beginnt schmal und wird zu seinem Ziel hin breiter.
• Kometengeschwindigkeit - ein heller Kopf mit einem verblassenden Schweif wandert auf jedem Bogen vom Start zum Ziel. 0 schaltet die Kometen aus. Bei Geschwindigkeit 1 dauert eine Strecke 12,5 Sekunden, bei Geschwindigkeit 10 dauert sie 1,25 Sekunden.

Ist Farbtyp auf Farbverlauf gestellt, verläuft jeder Bogen von Verlaufsfarbe 1 am Start zu Verlaufsfarbe 2 am Ziel. 3D-Bögen haben keine Striche, keine Weichzeichnung, keine Breite der unsichtbaren Linie und keine Liniensymbole. Bilder und Kreise an den Enden werden weiterhin gezeichnet. Auf dem Globus sind die Teile eines Bogens hinter der Erde verborgen.

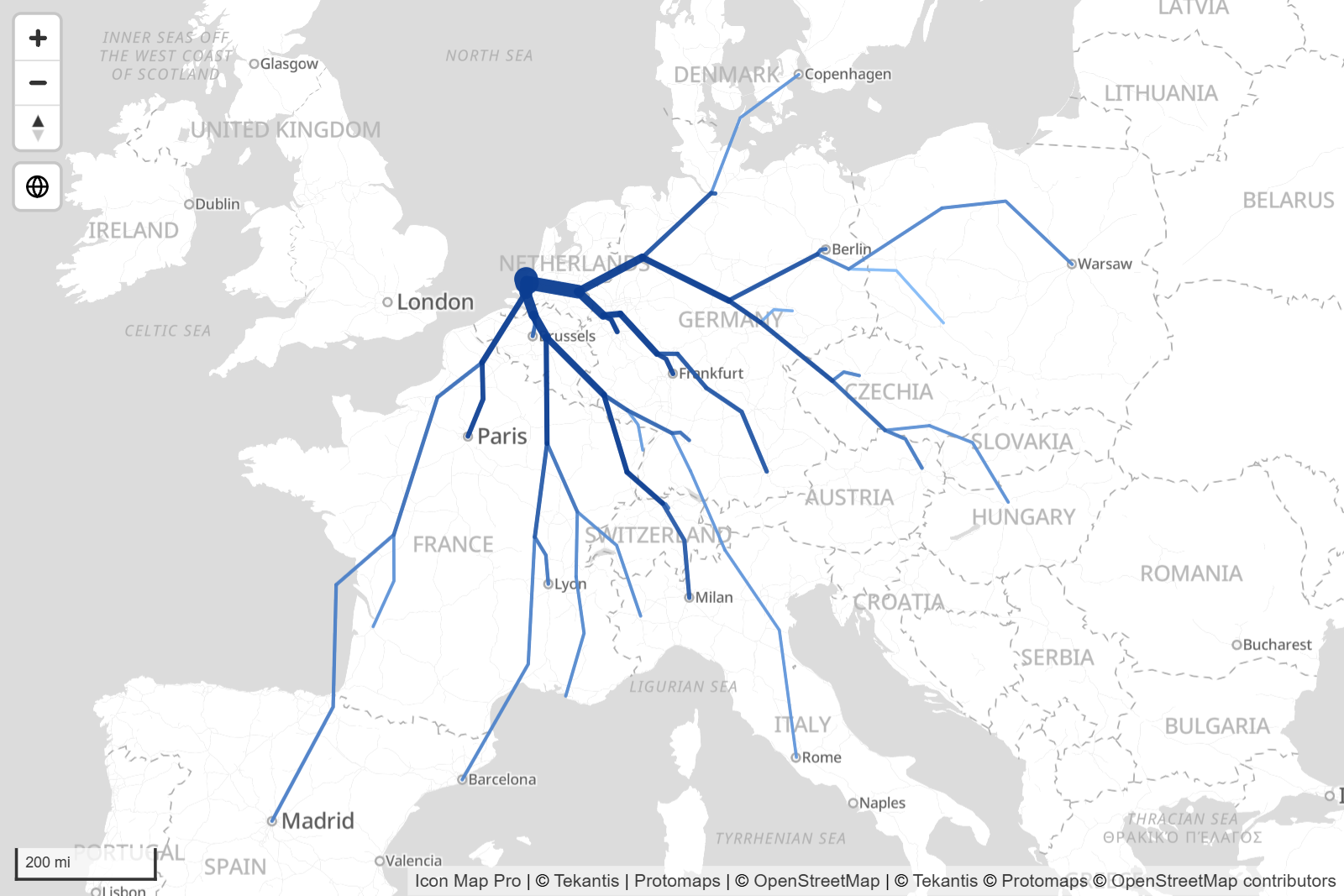

Fluss

Zeilen mit exakt demselben Start werden als ein Baum gezeichnet. Linien zu Zielen in ähnlicher Richtung verschmelzen zu gemeinsamen Stämmen, die zum Start zurückführen. Die Karte zeigt so das Volumen, das jeden Ort verlässt, statt eines Fächers getrennter Linien.

• Gewichtung für den Fluss legt fest, wie viel jede Zeile trägt. Legen Sie sie per bedingter Formatierung aus einem Measure fest. Ein Stamm trägt die Summe der Zeilen, die durch ihn verlaufen.
• Min. Breite und Max. Breite bestimmen die dünnste und die dickste Linie. Innerhalb jedes Starts hat das leichteste Segment Min. Breite und das schwerste Max. Breite. Haben alle Segmente dieselbe Gewichtung, haben alle Min. Breite.
• Die Farbe folgt der Gewichtung zwischen Verlaufsfarbe 1 und Verlaufsfarbe 2. Die Skala ist fest: Eine Gewichtung von 1 oder weniger ist Verlaufsfarbe 1, eine Gewichtung von 100 oder mehr ist Verlaufsfarbe 2, und Gewichtungen dazwischen werden gemischt. Sie wird nicht an Ihre Daten angepasst. Skalieren Sie Ihr Gewichtungs-Measure daher in den Bereich 1 bis 100, um den gesamten Farbbereich zu nutzen.
• Transparenz und Konturweichzeichnung gelten für die gesamte Ebene.
• Datenbeschriftung am Ziel platziert die Datenbeschriftung jeder Zeile an ihrem Ziel. Dafür müssen Datenbeschriftungen eingerichtet sein.

Eine Zeile, deren Start und Ziel derselbe Punkt sind, wird übersprungen.

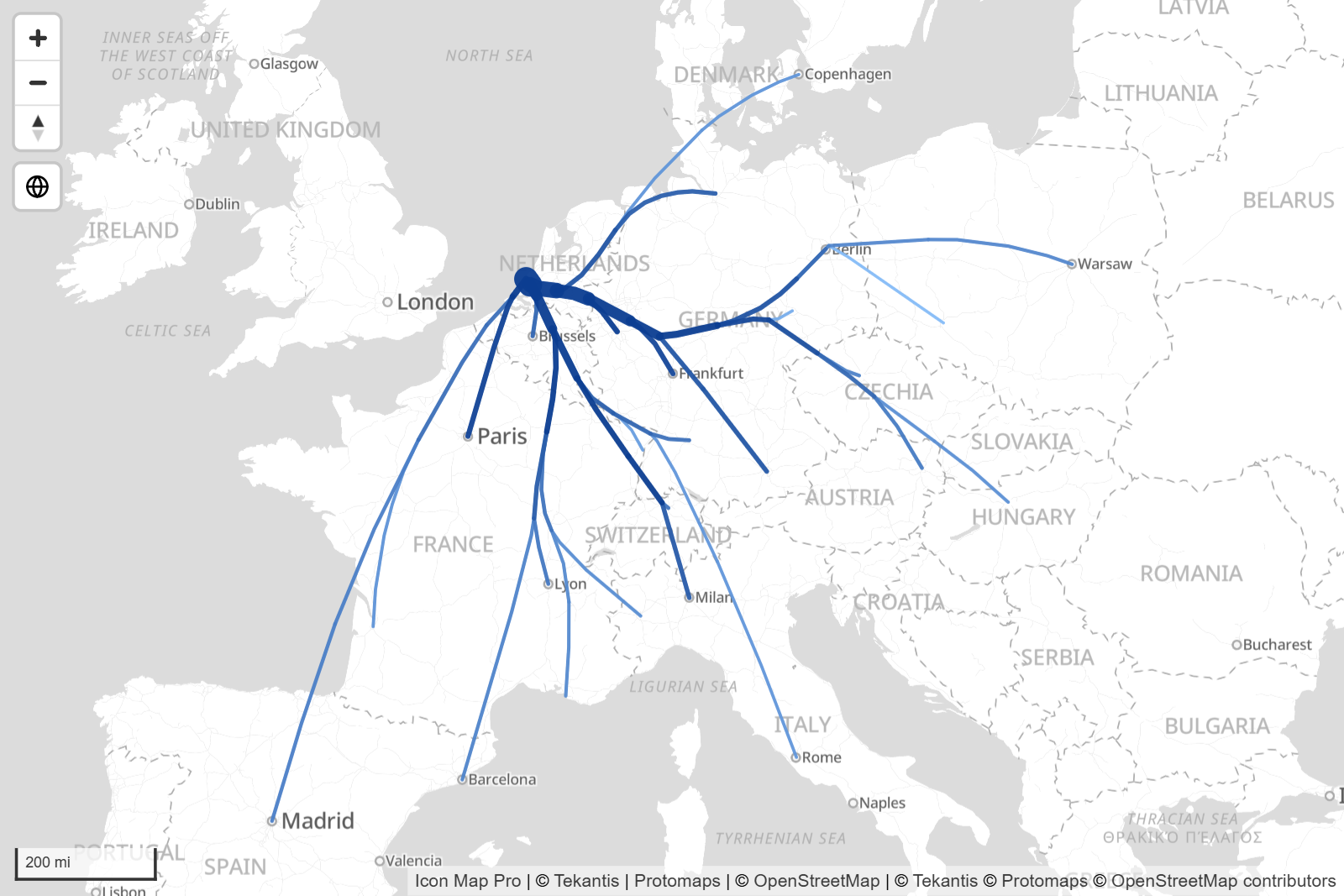

Geglätteter Fluss

Dieselben Daten, Gewichtungen, Breiten, Farben und Optionen wie bei Fluss. Die Stämme und Äste werden mit glatteren Kurven gezeichnet, und Verzweigungen werden nach Gewichtung platziert, sodass Äste die Stämme sauberer verlassen. Probieren Sie beide aus, und behalten Sie die Form, die für Ihre Daten besser lesbar ist.

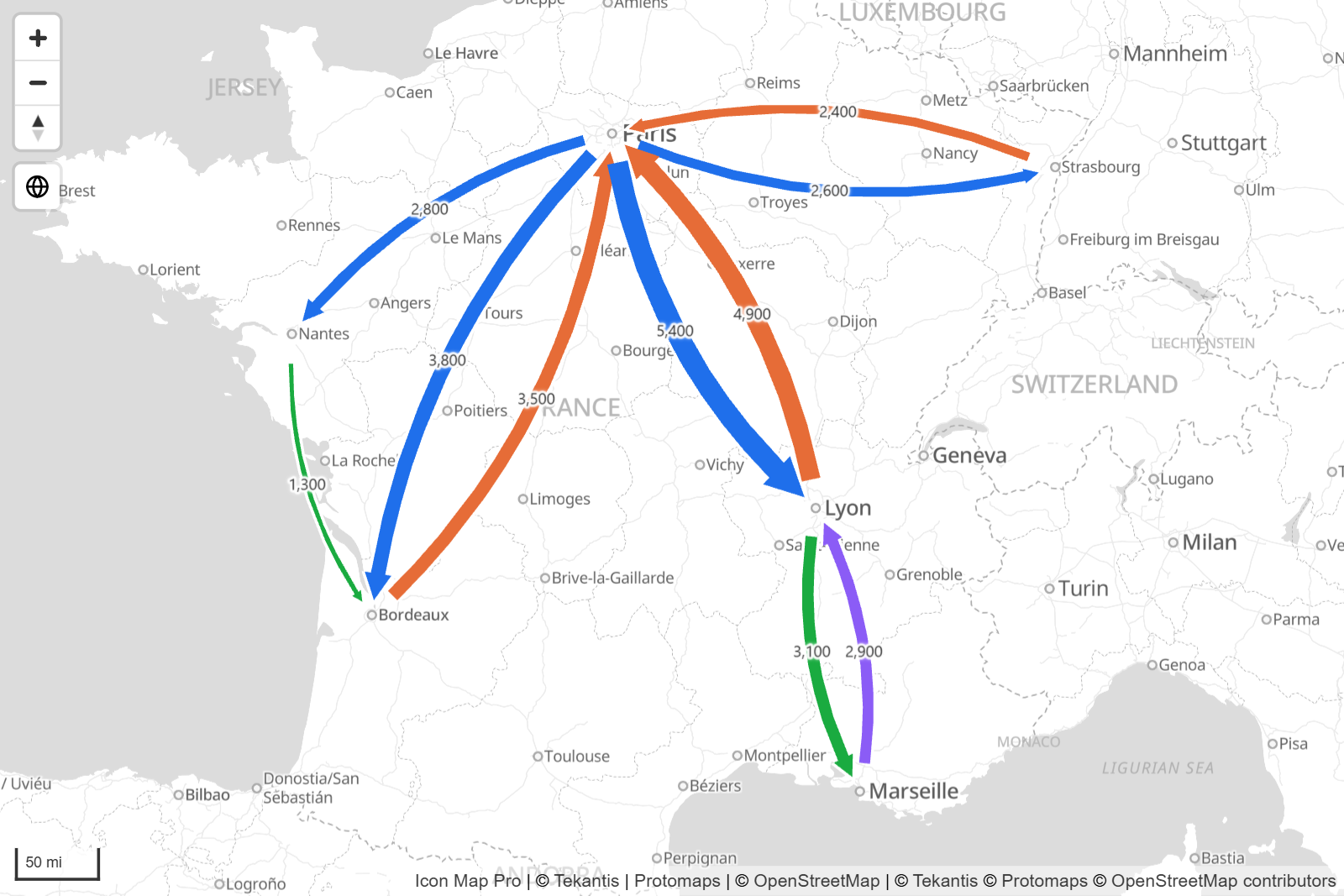

Fluss-Bögen

Ein flacher, gebogener Pfeil für jede Zeile. Nichts wird verschmolzen, sodass jedes Paar aus Start und Ziel für sich sichtbar ist. Die Bögen wölben sich rechts von der Bewegungsrichtung. Ein Fluss von A nach B und ein Fluss von B nach A trennen sich daher in zwei Pfeile.

• Gewichtung für den Fluss bestimmt die Breite jedes Bogens, zwischen Min. Breite und Max. Breite über alle Zeilen der Ebene.
• Bogenkrümmung (%) ist die Höhe der Wölbung als Prozentsatz der Entfernung zwischen den beiden Punkten.
• Ist Farbtyp auf Durchgezogen gestellt, erhält jede Zeile ihre eigene Farbe und Transparenz. Bei Farbverlauf hat jeder Bogen eine einheitliche Farbe, die nach seiner Gewichtung zwischen Verlaufsfarbe 1 (Gewichtung 1 oder weniger) und Verlaufsfarbe 2 (100 oder mehr) gewählt wird.
• Am Start kürzen (px) und Am Ziel kürzen (px) lassen jeden Bogen vor seinen Enden aufhören, auf jeder Zoomstufe um dieselbe Zahl von Bildschirmpixeln. Halten Sie damit Pfeile von Kreisen oder Symbolen an den Enden frei.
• Pfeilspitzen und Größe der Pfeilspitze steuern die Spitze. Die Größe gilt für den breitesten Bogen, dünnere Bögen werden entsprechend verkleinert.
• Ab Start verjüngen lässt jeden Bogen schmal beginnen und zur Spitze hin breiter werden.
• Konturfarbe und Konturbreite zeichnen eine kontrastierende Kontur um den Bogen und seine Pfeilspitze.
• Beschriftungsposition platziert die Datenbeschriftung: Keine, Bogenmittelpunkt oder Ziel.

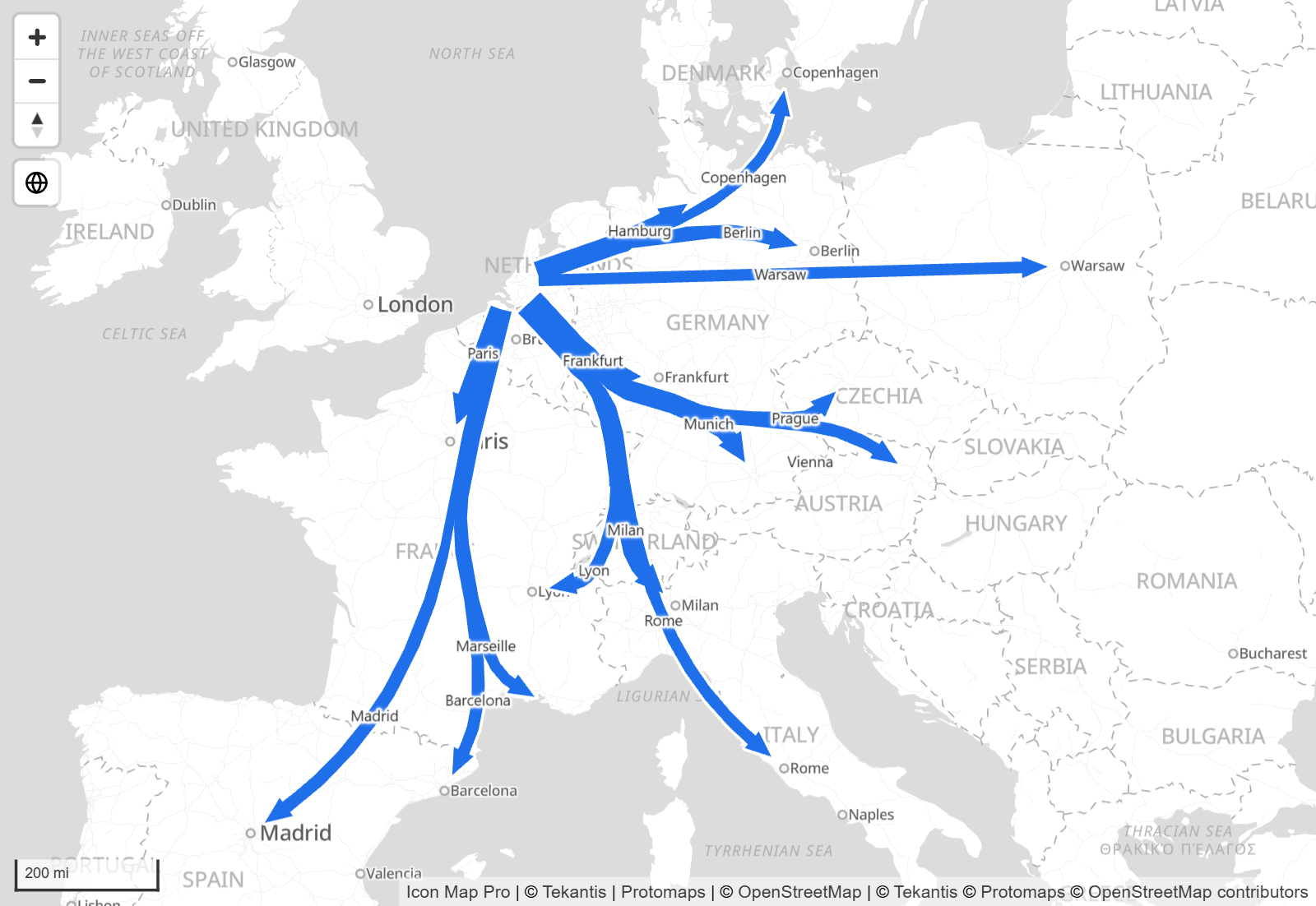

Flussbaum

Ein Baum für jeden Start, als Bänder gezeichnet. Ziele werden nach Richtung gruppiert. Jeder Ast ist eine glatte Kurve, deren Breite seinem Fluss folgt. Wo sich ein Ast teilt, gehen die kleineren Bänder nebeneinander ab und füllen die Breite des übergeordneten Bands.

• Gewichtung für den Fluss bestimmt den Fluss jeder Zeile. Ein Ast trägt die Summe der Zeilen darunter.
• Der schwerste Stamm auf der Karte hat Max. Breite, und nichts ist schmaler als Min. Breite.
• Gruppierung bestimmt, wie bereitwillig Flüsse zusammengeführt werden: Gebündelt führt die meisten Flüsse zu gemeinsamen Stämmen zusammen. Ausgewogen behält die Stämme bei, lässt Äste aber früher abgehen, sodass weniger zurücklaufen. Wenigste Kreuzungen führt nur Flüsse zusammen, die in der Richtung nebeneinander liegen. Das ist am aufgeräumtesten, bündelt aber am wenigsten.
• Ein Baum hat eine Farbe. Jedes Band erhält Farbe und Transparenz der ersten Zeile seines Starts. Verwenden Sie daher eine Regel der bedingten Formatierung, die jeder Zeile eines Starts dieselbe Farbe gibt.
• Am Start kürzen (px), Am Ziel kürzen (px), Ab Start verjüngen, Pfeilspitzen, Größe der Pfeilspitze, Konturfarbe und Konturbreite funktionieren wie bei Fluss-Bögen. Die Kontur verläuft um die Außenseite jedes Baums.
• Beschriftungsposition ist Keine, Mittelpunkt oder Ziel. Mittelpunkt platziert die Beschriftung jedes Ziels auf halber Strecke seines eigenen letzten Asts.

Wenn Sie auf das Band eines Ziels zeigen, erscheint die QuickInfo dieser Zeile. Wenn Sie auf einen gemeinsamen Ast zeigen, erscheinen dieselben QuickInfo-Felder, zusammengefasst über alle Zeilen darunter. Ein Klick auf das Band eines Ziels wählt dessen Zeile aus, und ein Klick auf einen gemeinsamen Ast wählt alle Zeilen darunter aus.

Routen

Linien, die sich eine Straße teilen, werden nebeneinander gezeichnet, jede in ihrer eigenen Farbe, wie auf einem Bus- oder U-Bahn-Plan. Routen hat eine eigene Seite: Routen.

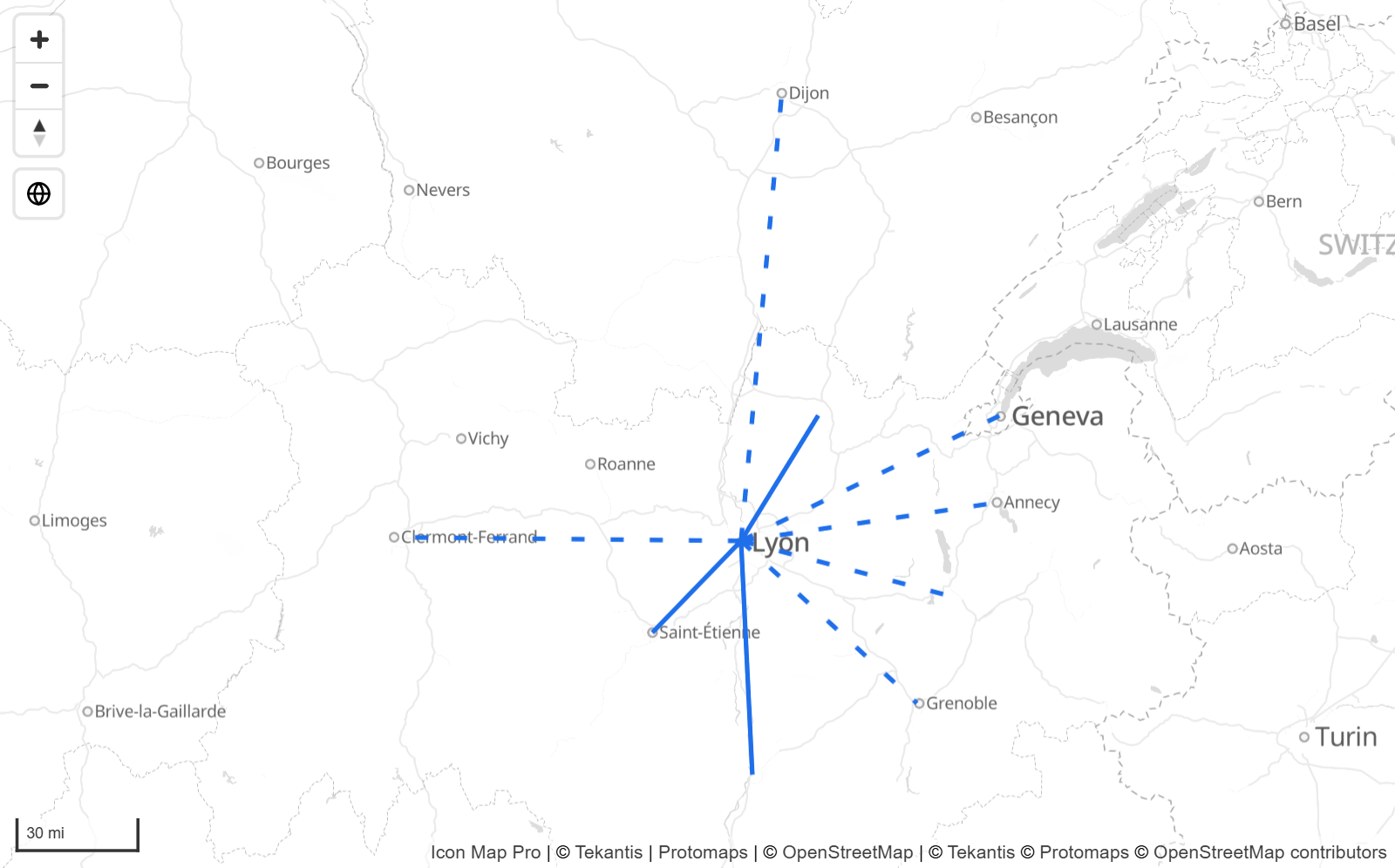

Striche und Animation

Für Linien der Formen Gerade und Kürzeste, wenn Farbtyp auf Durchgezogen gestellt ist:

• Strichmuster ist eine Liste von Zahlen, getrennt durch Leerzeichen oder Kommas, gelesen als Strich, Lücke, Strich, Lücke, in Vielfachen der Linienbreite. Zum Beispiel zeichnet 2 4 einen Strich von zwei Breiten Länge, gefolgt von einer Lücke von vier Breiten Länge. Es sind mindestens zwei Zahlen nötig. Verwenden Sie bedingte Formatierung, um verschiedenen Linien verschiedene Muster zu geben.
• Geschwindigkeit der Strichanimation lässt die Striche die Linie entlangwandern. 0 ist Stillstand. Ein negativer Wert kehrt die Richtung um. Die Geschwindigkeit gilt für die gesamte Ebene.

Striche können nicht mit einem Farbverlauf kombiniert werden. Ist Farbtyp auf Farbverlauf gestellt, werden die Stricheinstellungen durch einen Hinweis ersetzt.

Liniensymbole

Für Linien der Formen Gerade und Kürzeste können Sie entlang jeder Linie Text oder ein Zeichen zeichnen, zum Beispiel einen Pfeil, der die Richtung zeigt. Stellen Sie Liniensymbol einbeziehen (nur Gerade / Kürzeste) auf Ja, und wählen Sie dann Text des Liniensymbols, Farbe und Größe.

• Wiederholung des Liniensymbols - Ja wiederholt das Symbol entlang der gesamten Linie. Nein zeichnet es einmal in der Mitte.
• Ausrichtung des Liniensymbols - Mit Linienrichtung lässt den Text der Linie vom Start zum Ziel folgen, sodass ein Pfeilzeichen immer auf das Ziel zeigt. Aufrecht halten dreht Text bei Bedarf um, sodass er nie auf dem Kopf steht.
• Halofarbe des Symbols, Halobreite des Symbols und Weichzeichnung des Symbol-Halos fügen eine Kontur um das Symbol hinzu.

Bilder an den Enden

Bild-URL am Anfang und Bild-URL am Ende platzieren ein Bild am Start oder Ziel jeder Linie, zum Beispiel ein Flugzeug oder ein Schiff. Sie werden für Gerade, Kürzeste und 3D-Bögen gezeichnet. Jede Einstellung nimmt eine Bild-URL, einen Daten-URI oder SVG-Markup auf und unterstützt bedingte Formatierung, sodass das Bild aus Ihren Daten stammen kann.

Jedes Bild hat seine eigene Bildhöhe, Bildbreite, Bilddrehung und Transparenz. Die Drehung ist fest. Sie folgt nicht der Richtung der Linie.

Kreise an den Enden

Kreise einbeziehen bei: zeichnet einen Kreis am Anfang, am Ende oder an beiden Enden (Beides) jeder Linie. Die Kreise werden von der Ebene Kreise gezeichnet, daher:

• Aktivieren Sie die Ebene Kreise.
• Fügen Sie ein Feld zu Kreisgröße hinzu.

Die Kreise übernehmen Formatierung, QuickInfos und Zoombereich der Ebene Kreise. Das funktioniert mit jeder Linienform.

Auswahl, QuickInfos und Beschriftungen

• Auswahl - klicken Sie auf eine Linie der Form Gerade, Kürzeste oder 3D-Bögen, um ihre Zeile auszuwählen und den Rest des Berichts kreuzzufiltern. Halten Sie Strg gedrückt, um die Auswahl zu erweitern. In einem Flussbaum wählt das Band eines Ziels dessen Zeile aus, und ein gemeinsamer Ast wählt alle Zeilen darunter aus. Bei Routen wählt ein Klick die gesamte Route aus. Stellen Sie Auswählbar auf Nein, um dies auszuschalten. Siehe Auswahl, Kreuzfilterung und Hervorhebung.
• Breite der unsichtbaren Linie - dünne Linien der Formen Gerade und Kürzeste sind schwer anzuklicken. Diese Einstellung legt unter jede eine verborgene, breitere Linie, die Klicks und QuickInfos entgegennimmt.
• QuickInfos - wenn Sie auf eine Linie der Form Gerade, Kürzeste, 3D-Bögen, Flussbaum oder Routen zeigen, erscheinen die Felder in QuickInfos. Stellen Sie QuickInfo einbeziehen auf Nein, um sie auszuschalten. Siehe QuickInfos.
• Beschriftungen - Linien der Formen Gerade, Kürzeste und 3D-Bögen tragen ihre Datenbeschriftung am Mittelpunkt. Fluss und Geglätteter Fluss verwenden Datenbeschriftung am Ziel. Fluss-Bögen und Flussbaum verwenden Beschriftungsposition. Siehe Datenbeschriftungen.
• Auto-Zoom - Zeilen, bei denen In Auto-Zoom einbeziehen auf Ja steht, werden einbezogen, wenn die Karte so zoomt, dass Ihre Daten hineinpassen.

Einstellungen

Alle Einstellungen finden Sie unter Formatbereich > Datenebenen. Mit fx gekennzeichnete Einstellungen unterstützen bedingte Formatierung.

Linien - Konfiguration

Die Bildeinstellungen werden für Flussbaum und Routen nicht angezeigt.

Linien - Formatierung: Form, Farbe und Breite

Linien - Formatierung: Fluss-Bögen und Flussbäume

Linien - Formatierung: 3D-Bögen

Linien - Formatierung: Striche und Symbole

Diese werden für Gerade und Kürzeste angezeigt.

Die Einstellungen für Routen (Routenname, Zusammenführungsabstand (m), Routenkonturfarbe, Routenkonturbreite, Routenschilder) sind auf der Seite Routen beschrieben.

Koordinatensysteme

Standardmäßig sind die Koordinaten Längen- und Breitengrade in Dezimalgrad (EPSG 4326). Wenn Ihre Daten ein projiziertes Koordinatensystem verwenden, etwa British National Grid, geben Sie dessen EPSG-Nummer in EPSG ein, zum Beispiel 27700. Geben Sie nur die Nummer ein. Setzen Sie den X-Wert in Längengrad (X) und Ziel-Längengrad und den Y-Wert in Breitengrad (Y) und Ziel-Breitengrad.

EPSG gilt für Gerade, Kürzeste, 3D-Bögen und Routen. Fluss, Geglätteter Fluss, Fluss-Bögen und Flussbaum lesen die Koordinaten als Längen- und Breitengrade in Dezimalgrad. Die Einstellung ist nicht verfügbar, wenn die Grundkarte ein benutzerdefiniertes Bild ist.

Kreise an den Enden von Linien verwenden die eigene Einstellung EPSG der Ebene Kreise.

Tipps und Grenzen

• Eine Karte hat eine Ebene Linien. Jede Linienzeile wird von ihr gezeichnet.
• Eine Zeile benötigt alle vier Koordinaten. Eine Zeile mit einer leeren Koordinate wird übersprungen.
• Minimaler Zoom und Maximaler Zoom gelten für Linien der Formen Gerade, Kürzeste, Flussbaum und Routen.
• Ziel-Breitengrad und Ziel-Längengrad lassen sich leicht vertauschen. Wenn keine Flusslinien erscheinen, prüfen Sie, dass die Breitengrade zwischen -90 und 90 liegen.
• Fluss, Geglätteter Fluss und Flussbaum gruppieren Zeilen nach Start. Zeilen teilen sich nur dann einen Baum, wenn ihre Startkoordinaten identisch sind.
• Das Visual erhält standardmäßig 30.000 Zeilen. Siehe Datenzeilen und Grenzen.
• Wie Sie Linien und andere Ebenen zusammen zeigen, zum Beispiel Filialen als Kreise und Lieferungen als Linien, lesen Sie unter Mehrere Ebenen in einer Karte kombinieren.
