3D-Säulen

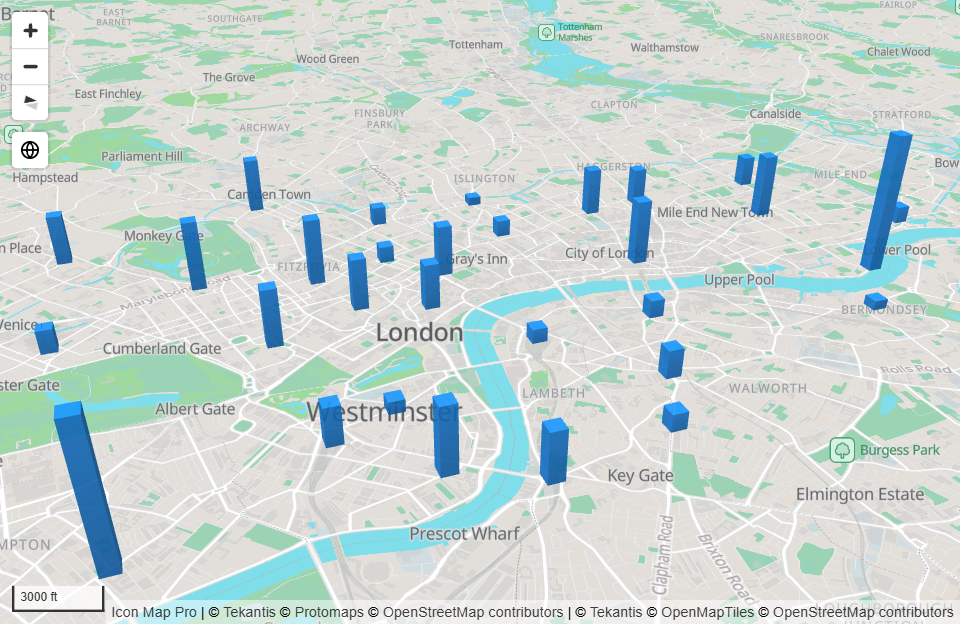

Die Ebene Säulen zeichnet an jedem Längen- und Breitengrad eine 3D-Säule, deren Höhe eine Zahl aus Ihren Daten bestimmt. Neigen Sie die Karte, und die Säulen ragen daraus auf wie ein Balkendiagramm, das auf dem Boden steht.
Was Sie benötigen
| Feldbereich | Was hineingehört |
|---|---|
| * ID (erforderlich) | Ein eindeutiger Wert für jede Zeile |
| Längengrad (X) | Längengrad in Dezimalgrad, zusammengefasst als Mittelwert |
| Breitengrad (Y) | Breitengrad in Dezimalgrad, zusammengefasst als Mittelwert |
| Säulenhöhe | Eine Zahl, die die Höhe jeder Säule festlegt |
Diese Felder müssen in den Zeilen einer Säule leer sein: Kreisgröße, Heatmap-Gewichtung, Zellgewichtung (H3/S2/A5/Geohash), Ziel-Längengrad, Ziel-Breitengrad, Bild / WKT / GeoJSON und Feature-Referenz.
Eine Zeile mit einem Wert in Kreisgröße und in Säulenhöhe wird weder als das eine noch als das andere gezeichnet. Wenn Sie mit Kreisen begonnen haben, entfernen Sie das Feld aus Kreisgröße.
Säulen zur Karte hinzufügen
- Fügen Sie Felder zu * ID (erforderlich), Längengrad (X) und Breitengrad (Y) hinzu. Stellen Sie die Koordinaten auf Mittelwert.
- Fügen Sie eine Zahl zu Säulenhöhe hinzu.
- Wenn der Bereich Welche Art von Karte erstellen Sie? angezeigt wird, wählen Sie die Kachel 3D-Säulen aus. Andernfalls erweitern Sie im Formatbereich Datenebenen, und aktivieren Sie Säulen.
- Erweitern Sie Säulen - Formatierung. Legen Sie die Breite in Metern passend zu dem Gebiet fest, das Ihre Karte abdeckt, und wählen Sie eine Farbe.
- Neigen Sie die Karte, um die Säulen von der Seite zu sehen.
Säulen werden in Metern gemessen. Die Standard-Breite von 100 Metern passt für eine Stadt, ist auf einer Karte eines ganzen Landes aber kleiner als ein Pixel. Erhöhen Sie Breite und Max. Höhe, bis die Säulen zum Maßstab Ihrer Karte passen. Wie Sie die Karte neigen und bereits geneigt öffnen, lesen Sie unter Ansicht, Zoom und Projektion.
So funktioniert die Säulenhöhe
Höhen sind Meter am Boden. Wie hoch eine Säule wirkt, hängt daher von der Zoomstufe ab. Höhenverhalten legt fest, wie der Wert in Säulenhöhe verwendet wird.
| Höhenverhalten | Wirkung |
|---|---|
| Relativ | Der kleinste Wert in Ihren Daten erhält Min. Höhe, der größte Max. Höhe, und die übrigen werden dazwischen skaliert. Sind alle Werte gleich, wird jede Säule auf halber Höhe zwischen beiden gezeichnet. |
| Höhe in Metern | Der Wert ist die Höhe der Säule in Metern. Basishöhe hebt den Fuß der Säule um so viele Meter vom Boden ab, und die Säule ragt von dort auf. |
Verwenden Sie Relativ, um Werte wie Umsätze oder Anzahlen zu vergleichen. Verwenden Sie Höhe in Metern, wenn die Daten eine echte Höhe sind, etwa von Gebäuden oder Masten, oder um Säulen zu stapeln, indem Sie jeder per bedingter Formatierung eine andere Basishöhe geben.
Einstellungen
Alle diese Einstellungen finden Sie unter Formatbereich > Datenebenen. Sie werden angezeigt, wenn der Schalter Säulen aktiviert ist.
Säulen - Konfiguration
| Einstellung | Wirkung | Standard | fx |
|---|---|---|---|
| In Zoom einbeziehen | Ob eine Säule zu dem Bereich zählt, auf den die Karte zoomt. | Ja | Ja |
| Auswahl zulassen | Ob eine Säule ausgewählt werden kann. | Ja | Ja |
| QuickInfo einbeziehen | Ob eine Säule eine QuickInfo zeigt. | Ja | Ja |
| Min. Zoom | Die Säulen werden ausgeblendet, wenn die Karte weiter als diese Stufe herausgezoomt ist. 0 bis 24. | 0 | |
| Max. Zoom | Die Säulen werden ausgeblendet, wenn die Karte weiter als diese Stufe hineingezoomt ist. 0 bis 24. | 24 | |
| Z-Index | Zeichenreihenfolge unter den Ebenen. Höhere Werte liegen weiter oben. 0 bis 1000. | 500 | |
| EPSG | Koordinatensystem Ihrer Längen- und Breitengrade. | 4326 |
Säulen - Formatierung
| Einstellung | Wirkung | Standard | fx |
|---|---|---|---|
| Form | Quadrat oder Kreis. | Quadrat | |
| Höhenverhalten | Relativ oder Höhe in Metern. Siehe oben. | Relativ | |
| Min. Höhe | Relativ: Höhe des kleinsten Werts in Metern. 0 bis 10.000.000. | 100 | |
| Max. Höhe | Relativ: Höhe des größten Werts in Metern. 0 bis 10.000.000. | 5000 | |
| Basishöhe | Höhe in Metern: Höhe in Metern, auf der die Säule beginnt. | 0 | Ja |
| Breite | Breite der Säule in Metern: die Seite eines Quadrats oder der Durchmesser eines Kreises. 1 bis 100.000. | 100 | Ja |
| Farbe | Farbe der Säule. | Designfarbe | Ja |
| Transparenz | Transparenz aller Säulen. 0 ist deckend, 100 ist unsichtbar. | 10 |
Transparenz ist ein Wert für die gesamte Ebene. Sie kann nicht von Säule zu Säule variieren.
Auswahl, QuickInfos und Beschriftungen

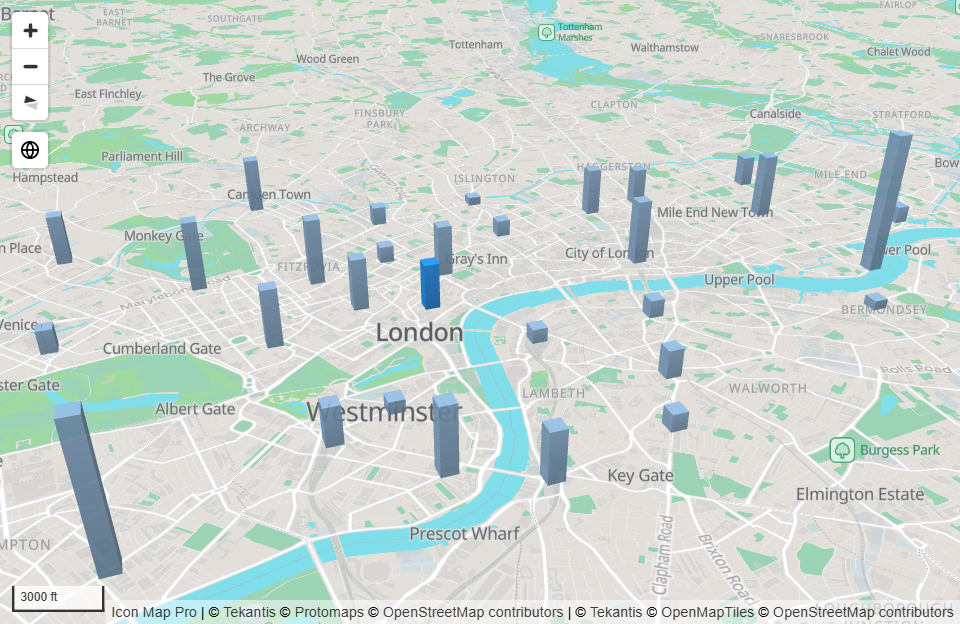

Auswahl. Wählen Sie eine Säule aus, um die Berichtsseite kreuzzufiltern oder kreuzhervorzuheben. Halten Sie Strg gedrückt, um mehrere auszuwählen. Säulen, die nicht ausgewählt sind, werden grau, statt zu verblassen, weil 3D-Formen nicht einzeln verblassen können. Ausgewählte Säulen behalten ihre Farbe. Siehe Auswahl, Kreuzfilterung und Hervorhebung.
QuickInfos. Ohne Felder in QuickInfos zeigt die QuickInfo die ID. Fügen Sie Felder zu QuickInfos hinzu, um stattdessen diese zu zeigen. Siehe QuickInfos.
Beschriftungen. Säulen tragen keine Datenbeschriftungen.
Tipps und Grenzen
- Säulen benötigen die Engine Modern. Siehe Die Engines Modern und Legacy.
- Der automatische Zoom erfasst neben den Füßen auch die Spitzen der Säulen, sodass hohe Säulen nicht abgeschnitten werden.
- Jede Zeile ist eine Säule. Um Werte nach Gebiet zu summieren, bevor Sie sie in 3D zeichnen, verwenden Sie Zellen mit Zellen extrudieren.
- Säulen können sehr hoch gezeichnet werden, bis zu 10.000.000 Meter, was zu einer Karte des gesamten Globus passt.
