Beschriftungen auf Referenzebenen
Eine Datei-Referenzebene kann ihre eigenen Features benennen: die Region auf jedem Polygon, die Straße entlang jeder Linie, den Standort an jedem Punkt. Der Text stammt aus einer Eigenschaft der Datei, und jede Ebene hat ihren eigenen Beschriftungsstil.
Diese Beschriftungen gehören zu Dateiebenen. Beschriftungen für die Zeilen Ihrer Daten werden separat festgelegt: siehe Datenbeschriftungen.
Beschriftungen einschalten
- Öffnen Sie im Formatbereich Referenzebenen und wählen Sie die Ebene unter GeoJSON / Shape / KML - Einrichtung > Einstellungen anwenden auf.
- Schalten Sie in der Gruppe Konfiguration der Ebene Beschriftungen anzeigen ein.
- Stellen Sie Name der Beschriftungseigenschaft auf die Eigenschaft, die den Text enthält. Bei einer hochgeladenen Datei ist dies eine Liste der Eigenschaften der Datei. Bei einem Link geben Sie den Namen ein.
- Unter der Gruppe Formatierung der Ebene erscheint eine Gruppe GeoJSON-/Shape-/KML-Ebene {n} - Beschriftungen. Gestalten Sie die Beschriftungen dort.
Name der Beschriftungseigenschaft unterstützt bedingte Formatierung (fx), sodass ein Measure die Beschriftungen zwischen zwei Eigenschaften umschalten kann, zum Beispiel einem Namen und einem Code.
Beschriftungsstile
Beschriftungsstil bestimmt das Aussehen jeder Beschriftung der Ebene.
| Beschriftungsstil | Sieht so aus |
|---|---|
| Text mit Halo | Kartentext mit einem Halo, einer Umrandung in einer zweiten Farbe, die ihn über der Karte lesbar hält |
| Glas | Eine Beschriftungskarte, die den Kartenausschnitt dahinter weichzeichnet, mit einer Tönung, die Sie wählen |
| Dunkles Glas | Eine dunkle Beschriftungskarte, die den Kartenausschnitt dahinter weichzeichnet |
| Karte | Eine gefüllte Beschriftungskarte mit einem Rahmen und einem Streifen in der Akzentfarbe |
| Neon | Eine Beschriftungskarte mit einem Leuchten in der Akzentfarbe |

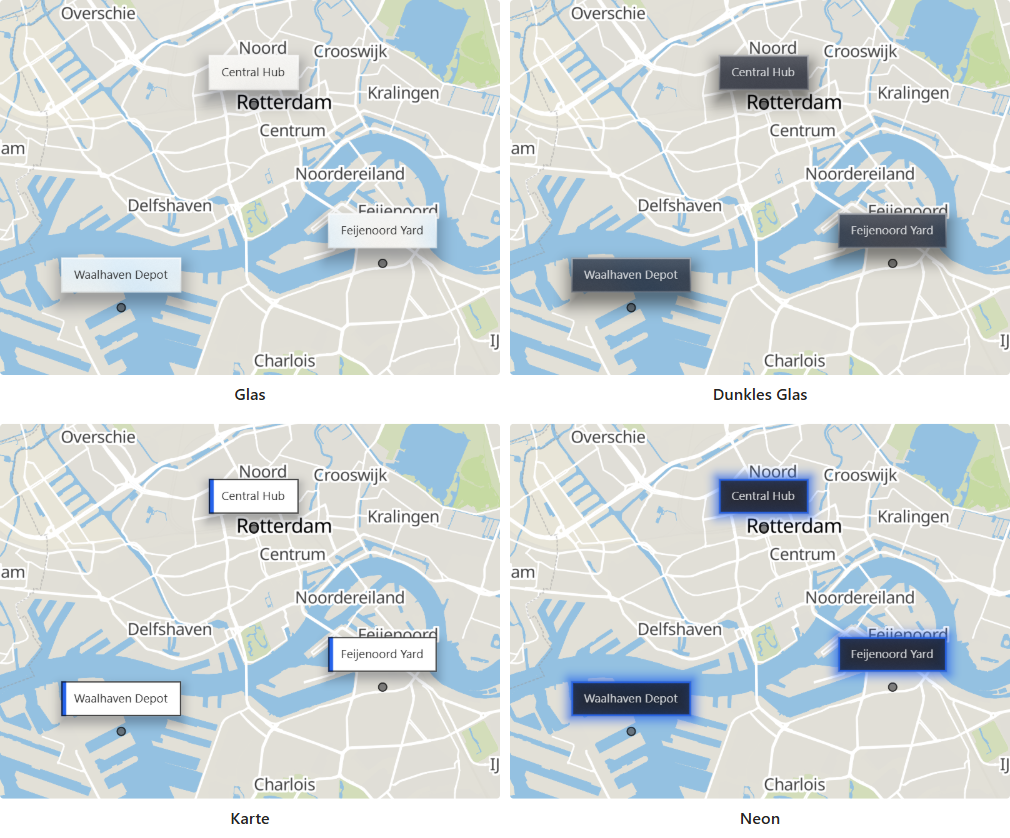

Text mit Halo wird als Teil der Landkarte gezeichnet. Die anderen vier Stile sind Beschriftungskarten in der Schriftart, die Sie wählen.
Die Beschriftungen platzieren
Position
Position legt fest, wo eine Beschriftung relativ zu ihrem Feature sitzt: Mitte, Oberhalb, Unterhalb, Links oder Rechts. Bei einem Polygon wird die Beschriftung innerhalb der Form platziert, daher ist Mitte meist die richtige Wahl. Bei den anderen Positionen legt Abstand fest, wie weit die Beschriftung von ihrem Feature entfernt sitzt, in Vielfachen der Textgröße.

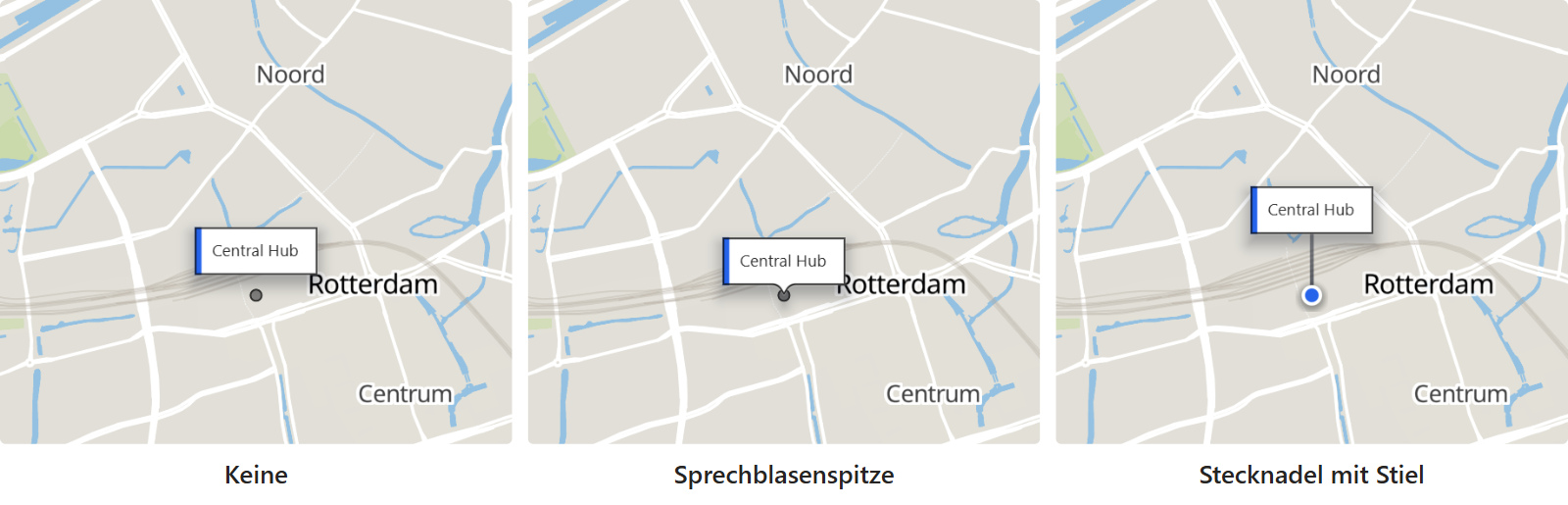

Zeiger
Eine Beschriftungskarte kann auf ihren Ort zeigen. Stellen Sie Zeiger auf:
- Keine - die Beschriftungskarte sitzt an der Position, die Sie wählen.
- Sprechblasenspitze - die Beschriftungskarte sitzt seitlich, und eine Spitze zeigt zurück auf den Ort. Position bestimmt die Seite.
- Stecknadel mit Stiel - die Beschriftungskarte steht auf einer Linie über dem Ort, mit einer Stecknadel am Fuß. Stielhöhe (px) legt die Länge der Linie fest.
Beschriftungen entlang von Linien
Schalten Sie bei Text mit Halo die Option Beschriftungen folgen Linien ein, um jede Beschriftung entlang ihrer Linie zu krümmen und über die Länge der Linie zu wiederholen, so wie ein Fluss oder eine Straße auf einer Karte benannt wird. Ist die Option ausgeschaltet, erhält eine Linie eine aufrechte Beschriftung in ihrer Mitte.
Beschriftungen folgen Linien funktioniert am besten bei einfachen, glatten Linien. Bei sehr detaillierter Geometrie werden möglicherweise nur wenige Beschriftungen platziert.
Dicht besetzte Karten
Überlappende Beschriftungen ausblenden ist standardmäßig eingeschaltet: Eine Beschriftung, die auf einer anderen landen würde, entfällt. Schalten Sie die Option aus, um jede Beschriftung zu zeichnen.
Ist Überlappende Beschriftungen ausblenden eingeschaltet, fehlen manche Beschriftungen dort, wo sie kollidieren würden, zum Beispiel bei benachbarten Regionen, wenn die Karte herausgezoomt ist. Zoomen Sie hinein oder schalten Sie die Option aus, um sie zu sehen.
Maximale Breite bricht lange Beschriftungen um. Sie wird in Vielfachen der Textgröße gemessen.
Zoombereich
Beschriftungen haben einen eigenen Zoombereich, der mit Min. Zoomstufe und Max. Zoomstufe festgelegt wird. So zeigen Sie Beschriftungen erst, wenn der Leser weit genug hineingezoomt hat, um sie zu lesen. Schalten Sie Min./Max. Zoom der übergeordneten Ebene verwenden ein, damit die Beschriftungen stattdessen zusammen mit den Formen erscheinen und verschwinden, die sie benennen.
Einstellungen
Formatbereich > Referenzebenen > GeoJSON-/Shape-/KML-Ebene {n} - Beschriftungen
Die Gruppe wird für die Ebene angezeigt, die unter Einstellungen anwenden auf gewählt ist, wenn Beschriftungen anzeigen dieser Ebene eingeschaltet ist.
| Einstellung | Was sie bewirkt | Angezeigt für | Standard |
|---|---|---|---|
| Beschriftungsstil | Text mit Halo, Glas, Dunkles Glas, Karte oder Neon | Alle | Text mit Halo |
| Schriftart | Die Schriftart der Beschriftungskarte | Stile mit Beschriftungskarte | Segoe UI |
| Textgröße | Größe des Textes, 0 bis 100 | Alle | 10 |
| Textfarbe | Farbe des Textes | Alle | #000000 |
| Halofarbe | Farbe der Umrandung um den Text | Text mit Halo | #FFFFFF |
| Halobreite | Breite der Umrandung, 0 bis 20 | Text mit Halo | 1 |
| Akzentfarbe | Der Streifen beim Stil Karte, das Leuchten von Neon und die Stecknadel am Fuß eines Stiels | Karte, Neon | #2563EB |
| Hintergrund | Mattiert zeichnet den Kartenausschnitt hinter der Beschriftung weich. Einfarbige Füllung zeichnet die Füllung, wie sie ist: bei 0% Transparenz vollständig deckend, oder durchscheinend ohne die Weichzeichnung darüber | Glas, Dunkles Glas, Neon | Mattiert |
| Mattierung (%) | Wie stark der Kartenausschnitt hinter der Beschriftung weichgezeichnet wird. 0 schaltet die Weichzeichnung aus | Glas, Dunkles Glas und Neon, mit Mattiert | 60 |
| Tönungsfarbe | Die Tönung des Glases | Glas | #FFFFFF |
| Füllfarbe | Die Füllung der Beschriftungskarte | Karte | #FFFFFF |
| Randfarbe | Farbe des Rahmens der Beschriftungskarte | Karte | #000000 |
| Rahmenbreite | Breite des Rahmens der Beschriftungskarte, 0 bis 20 | Karte | 1 |
| Rahmenradius | Rundung der Ecken, 0 bis 90. 0 ergibt eckige Ecken | Stile mit Beschriftungskarte | 0 |
| Transparenz | 0 ist deckend, 100 ist unsichtbar | Alle | 0 |
| Zeiger | Keine, Sprechblasenspitze oder Stecknadel mit Stiel | Stile mit Beschriftungskarte | Keine |
| Stielhöhe (px) | Länge des Stiels, 0 bis 300 | Stecknadel mit Stiel | 36 |
| Position | Wo die Beschriftung relativ zu ihrem Feature sitzt. Bei einer Sprechblasenspitze die Seite, auf der die Beschriftungskarte sitzt | Zeiger ist Keine oder Sprechblasenspitze | Mitte |
| Abstand | Wie weit die Beschriftung von ihrem Feature entfernt sitzt, 0 bis 10, in Vielfachen der Textgröße | Zeiger ist Keine und Position ist nicht Mitte | 1 |
| Maximale Breite | Längere Beschriftungen werden umbrochen. 1 bis 60, in Vielfachen der Textgröße | Alle | 10 |
| Überlappende Beschriftungen ausblenden | Ein: Eine Beschriftung, die auf einer anderen landen würde, entfällt. Aus: Jede Beschriftung wird gezeichnet | Alle | Ein |
| Beschriftungen folgen Linien | Ein: Eine Beschriftung an einer Linie krümmt sich an ihr entlang und wiederholt sich. Aus: Eine Linie erhält eine aufrechte Beschriftung in ihrer Mitte | Text mit Halo | Aus |
| Min./Max. Zoom der übergeordneten Ebene verwenden | Ein: Beschriftungen erscheinen und verschwinden zusammen mit den Formen, die sie benennen | Alle | Aus |
| Min. Zoomstufe, Max. Zoomstufe | Der Zoombereich der Beschriftungen. Wird angezeigt, wenn Min./Max. Zoom der übergeordneten Ebene verwenden ausgeschaltet ist | Alle | 0, 24 |
| Z-Index | Zeichenreihenfolge der Beschriftungen, 0 bis 10000. Höher liegt näher am Betrachter | Alle | 370 |
„Stile mit Beschriftungskarte“ bedeutet Glas, Dunkles Glas, Karte und Neon.
Bei Sprechblasenspitze bietet Position die Werte Oberhalb, Unterhalb, Links und Rechts. Bei Stecknadel mit Stiel steht die Beschriftungskarte immer über ihrem Ort, daher ist Position ausgeblendet.
Tipps und Grenzen
- Die Beschriftungen folgen dem Filter der Ebene. Blenden Eigenschaft zum Filtern und Filterwert ein Feature aus, wird auch seine Beschriftung ausgeblendet.
- Die Beschriftungen jeder Ebene haben ihren eigenen Z-Index, getrennt von den Formen der Ebene. Mit dem Standard von 370 werden die Beschriftungen einer Dateiebene über den Formen der anderen Dateiebenen gezeichnet. Erhöhen Sie ihn über 405, um die Beschriftungen auch über Ihren Kreisen zu zeichnen.
- Beschriftungen funktionieren bei hochgeladenen Dateien, verlinkten Dateien und PMTiles-Archiven gleich.
- Ein Bericht, der seine Referenzbeschriftungen in einer früheren Version gestaltet hat, behält Textgröße, Farben, Halobreite, Zoombereich und Z-Index, bis Sie sie für eine Ebene ändern.
- Die einzelne Gruppe Referenzbeschriftungen, die sich alle Ebenen teilen, gehört zur Engine Legacy. Siehe die Dokumentation für 1.1.0.9 und früher.
