Tiles raster, WMTS e WMS

As camadas raster desenham imagens de um mapa sobre o mapa base: imagens aéreas, uma planta digitalizada, um modelo de inundação, um serviço de mapa publicado. Use uma camada raster para um modelo de tiles, um serviço WMTS ou um Cloud Optimized GeoTIFF, e uma camada WMS para um Web Map Service. Você pode ter até cinco de cada.

Qual usar

Um serviço WMTS também vai em uma camada raster: cole o link GetCapabilities do serviço.

Todos os links devem começar com https://.

Adicionar uma camada raster

1. No painel Formato, abra o cartão Gerenciador de camadas e ative Abrir o Gerenciador de camadas.
2. Selecione Adicionar uma camada, depois Camada de referência e depois o bloco Tiles e imagens.

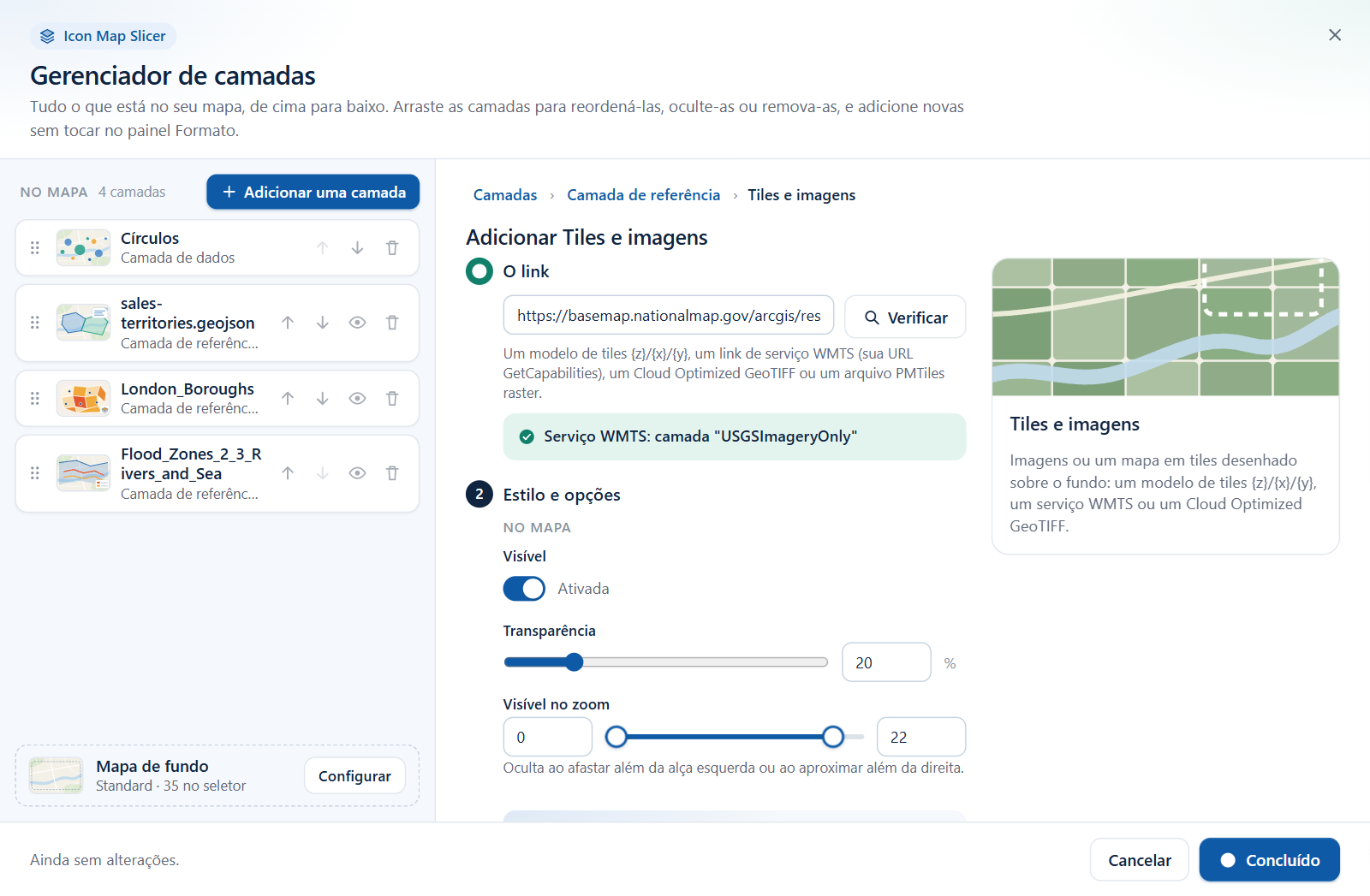

3. Cole um modelo de tiles, um link GetCapabilities de WMTS, um link de GeoTIFF ou um link de PMTiles raster e selecione Verificar.
4. Leia o resultado. Um modelo de tiles é testado carregando um tile. Um link WMTS mostra a camada que será desenhada. Um link de GeoTIFF ou de PMTiles é reconhecido pela extensão do arquivo.
5. Defina a transparência em Estilo e opções, selecione Adicionar ao mapa e depois Aplicar alterações.

Em alguns servidores de tiles, a verificação não consegue ler o tile de teste, embora o mapa consiga desenhar a camada. O assistente informa isso e permite adicionar a camada mesmo assim.

Para fazer o mesmo no painel Formato:

1. Abra Camadas de referência e ative Tiles raster. A opção fica no cabeçalho do grupo.
2. Em Tiles raster, cole o link em Modelo de URL do servidor de tiles. Um link GetCapabilities de WMTS também funciona neste campo.
3. Para um link de GeoTIFF, ative GeoTIFF otimizado para nuvem (COG).

Serviços WMTS

Cole o link GetCapabilities do serviço. O mapa lê as capacidades e desenha os tiles do serviço no esquema de tiles Web Mercator (GoogleMapsCompatible, EPSG:3857).

Uma camada WMTS que não é publicada em Web Mercator não pode ser desenhada. O mapa avisa quando esse é o caso.

Servidores que bloqueiam o Power BI

Se a verificação de um link WMTS informar "Este servidor não permite que o Power BI o leia", marque Ler através do proxy CORS do Icon Map (apenas para servidores de confiança). O servidor é sempre tentado diretamente primeiro. O proxy precisa de uma chave de licença do Icon Map e pode consumir créditos de uso adicionais. Quando Ambiente isolado está ativado, ou quando a sua licença não permite o proxy, a caixa de seleção não é oferecida. Consulte Entrada no ArcGIS e o proxy.

O painel Formato não tem opção de proxy para as camadas raster. Para alterá-la depois, selecione a camada no Gerenciador de camadas e altere Usar o proxy quando necessário na seção Fonte dela.

Um Cloud Optimized GeoTIFF é lido em partes, à medida que o mapa precisa delas. O servidor dele precisa oferecer suporte a solicitações de intervalo HTTP e permitir que o Power BI o leia (CORS).

Se o fornecedor de tiles pedir atribuição, adicione-a em painel Formato > Interface do usuário > Controles > Atribuição adicional. Consulte Controles do mapa.

Mais camadas raster

Defina Número de camadas adicionais (0 a 4). Um grupo Camada raster adicional {n} aparece com as mesmas configurações. Escolha qual camada adicional ele mostra em Aplicar configurações a.

Configurações de raster

Painel Formato > Camadas de referência > Tiles raster

A opção no cabeçalho do grupo, Camada raster, ativa e desativa as camadas raster.

Adicionar uma camada WMS

Um servidor WMS desenha imagens de mapa sob demanda. O servidor deve usar um endereço https://, deve permitir que o Power BI o leia (CORS) e deve ser capaz de fornecer a camada em Web Mercator (EPSG:3857). As camadas WMS não podem usar o proxy do Icon Map.

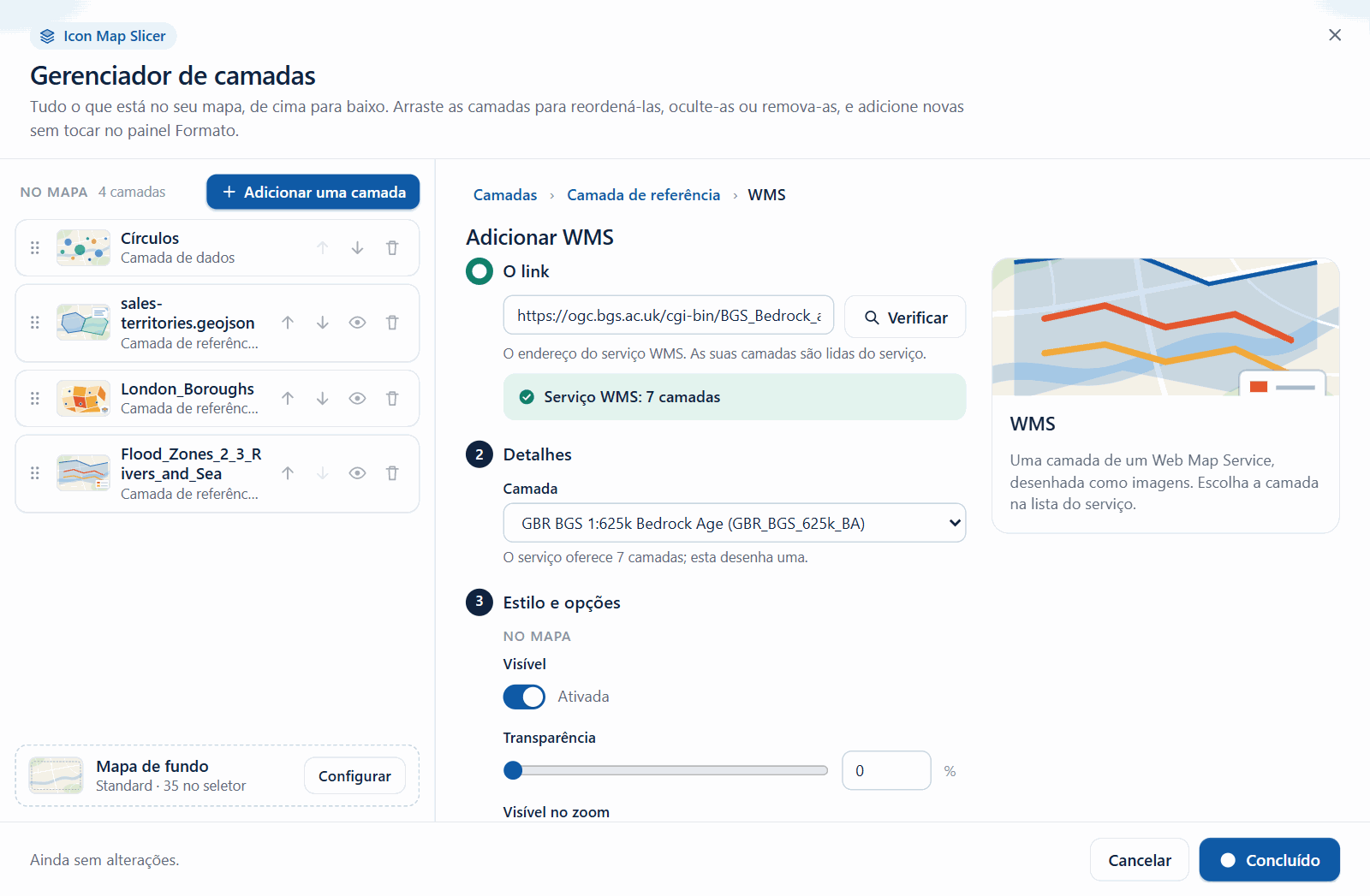

1. No Gerenciador de camadas, selecione Adicionar uma camada, depois Camada de referência e depois o bloco WMS.
2. Cole o endereço do serviço WMS e selecione Verificar. O assistente lê o serviço e informa quantas camadas ele oferece.
3. Escolha a Camada a desenhar. A lista pode incluir a camada de grupo do serviço, além das suas camadas individuais.
4. Selecione Adicionar ao mapa e depois Aplicar alterações.

A autenticação, os filtros, os estilos e os parâmetros personalizados são definidos no painel Formato. Se o serviço precisar de algum deles, configure-o no painel Formato como descrito abaixo.

Se a verificação informar que o servidor não permite que o Power BI o leia, o assistente diz "As regras de CORS dele bloqueiam a solicitação. Peça ao responsável para permitir o Power BI." Uma camada WMS é sempre lida diretamente, então peça ao responsável pelo servidor que permita o Power BI.

Para adicionar uma camada WMS no painel Formato:

1. No painel Formato, abra Camadas de referência e ative OGC WMS. A opção fica no cabeçalho do grupo.
2. Em OGC WMS, cole o endereço do serviço em URL do servidor WMS. Tanto o endereço simples quanto o link GetCapabilities funcionam.
3. Se o serviço exigir login, defina Tipo de autenticação e preencha os campos correspondentes. Consulte Autenticação WMS.
4. Escolha a camada em Camada. A lista é lida do serviço.
5. Escolha o Formato da imagem. Use um formato que ofereça transparência, como image/png, a menos que a camada deva cobrir o mapa base.

Se a lista de camadas não puder ser lida

Se o painel mostrar "Não foi possível ler as camadas do servidor WMS.", o mapa não conseguiu ler as capacidades do serviço. Verifique primeiro o endereço e a autenticação. Depois:

• Se o servidor não permitir que o Power BI leia as suas capacidades (CORS), ative Configuração manual e digite você mesmo o nome da Camada e o Formato (por exemplo image/png).

• Com a autenticação Básico (nome de usuário e senha), a lista de camadas é lida com o seu nome de usuário e a sua senha. Se ainda assim ela não puder ser lida, verifique-os ou use Configuração manual.

• Se o servidor desenhar mapas mas não publicar as suas capacidades, faça o mesmo.

Filtrar uma camada WMS

• Filtro CQL (opcional) envia um filtro CQL com cada solicitação, para os servidores que o aceitam, como o GeoServer. Por exemplo Name='York'. Aceita formatação condicional (fx), portanto uma medida pode filtrar a camada conforme a seleção atual.
• Nome do parâmetro personalizado (opcional) e Valor do parâmetro personalizado (opcional) adicionam um parâmetro à sua escolha a cada solicitação. O valor aceita formatação condicional (fx). Todas as camadas WMS os têm.

Mais camadas WMS

Defina Número de camadas adicionais (0 a 4). Um grupo Camada WMS adicional {n} aparece. Escolha qual camada adicional ele mostra em Aplicar configurações a.

As camadas adicionais são sempre configuradas manualmente: digite o nome da Camada e o Formato como texto. Para encontrar os nomes, configure o serviço como a primeira camada WMS e leia-os na lista Camada dela.

Autenticação WMS

Defina Tipo de autenticação em cada camada WMS.

Um relatório que já tem ArcGIS salvo como Tipo de autenticação, por exemplo um criado no Icon Map Pro, também o mostra na lista, para que você possa mudar para outro tipo. Essa opção não adiciona nenhuma credencial, portanto a camada é solicitada como com Nenhum.

Para uma chave na URL, retire a chave do endereço. Se o endereço de exemplo do serviço for https://example.com/wms?request=GetCapabilities&apikey=abc123, insira o endereço sem &apikey=abc123 em URL do servidor WMS, apikey como nome da propriedade e abc123 como valor da propriedade.

Configurações de WMS

Painel Formato > Camadas de referência > OGC WMS

A opção no cabeçalho do grupo, Camada WMS, ativa e desativa as camadas WMS.

Painel Formato > Camadas de referência > Camada WMS adicional {n} tem URL do servidor WMS, Tipo de autenticação e os campos dele, Filtro CQL (opcional), Camada, Estilo (opcional), Formato, Transparência (padrão 0), Visível, Zoom mínimo, Zoom máximo e Z-Index (padrão 344). Ele também tem Nome do parâmetro personalizado (opcional) e Valor do parâmetro personalizado (opcional).

No Gerenciador de camadas

Selecione uma camada raster ou WMS no Gerenciador de camadas para editar as suas configurações principais.

Substituir o link ou o arquivo troca a fonte e mantém o lugar e o estilo da camada. Em uma camada WMS, também é a forma de escolher outra camada da lista do serviço.

Dicas e limites

• As camadas WMS são solicitadas em Web Mercator (EPSG:3857). Um servidor que não pode fornecer essa projeção não pode ser desenhado.
• A versão do WMS é obtida de um parâmetro version= no endereço que você cola. Sem ele, é usada a versão 1.1.1.
• Os parâmetros de um endereço WMS colado que não fazem parte da solicitação padrão, como um nome de mapa ou de workspace, são mantidos e enviados com cada solicitação.
• As camadas raster e WMS são imagens. Elas não têm dicas de ferramenta, não podem ser selecionadas e não têm entrada na legenda.
