Teselas ráster, WMTS y WMS

Las capas ráster dibujan imágenes de un mapa sobre el mapa base: imágenes aéreas, un plano escaneado, un modelo de inundaciones, un servicio de mapas publicado. Use una capa ráster para una plantilla de teselas, un servicio WMTS o un Cloud Optimized GeoTIFF, y una capa WMS para un Web Map Service. Puede tener hasta cinco de cada tipo.

Cuál usar

Un servicio WMTS también va en una capa ráster: pegue el vínculo GetCapabilities del servicio.

Todos los vínculos deben empezar por https://.

Añadir una capa ráster

1. En el panel Formato, abra la tarjeta Administrador de capas y active Abrir el Administrador de capas.
2. Seleccione Añadir una capa, después Capa de referencia y después el mosaico Teselas e imágenes.
3. Pegue una plantilla de teselas, un vínculo GetCapabilities de WMTS, un vínculo GeoTIFF o un vínculo PMTiles ráster, y seleccione Comprobar.

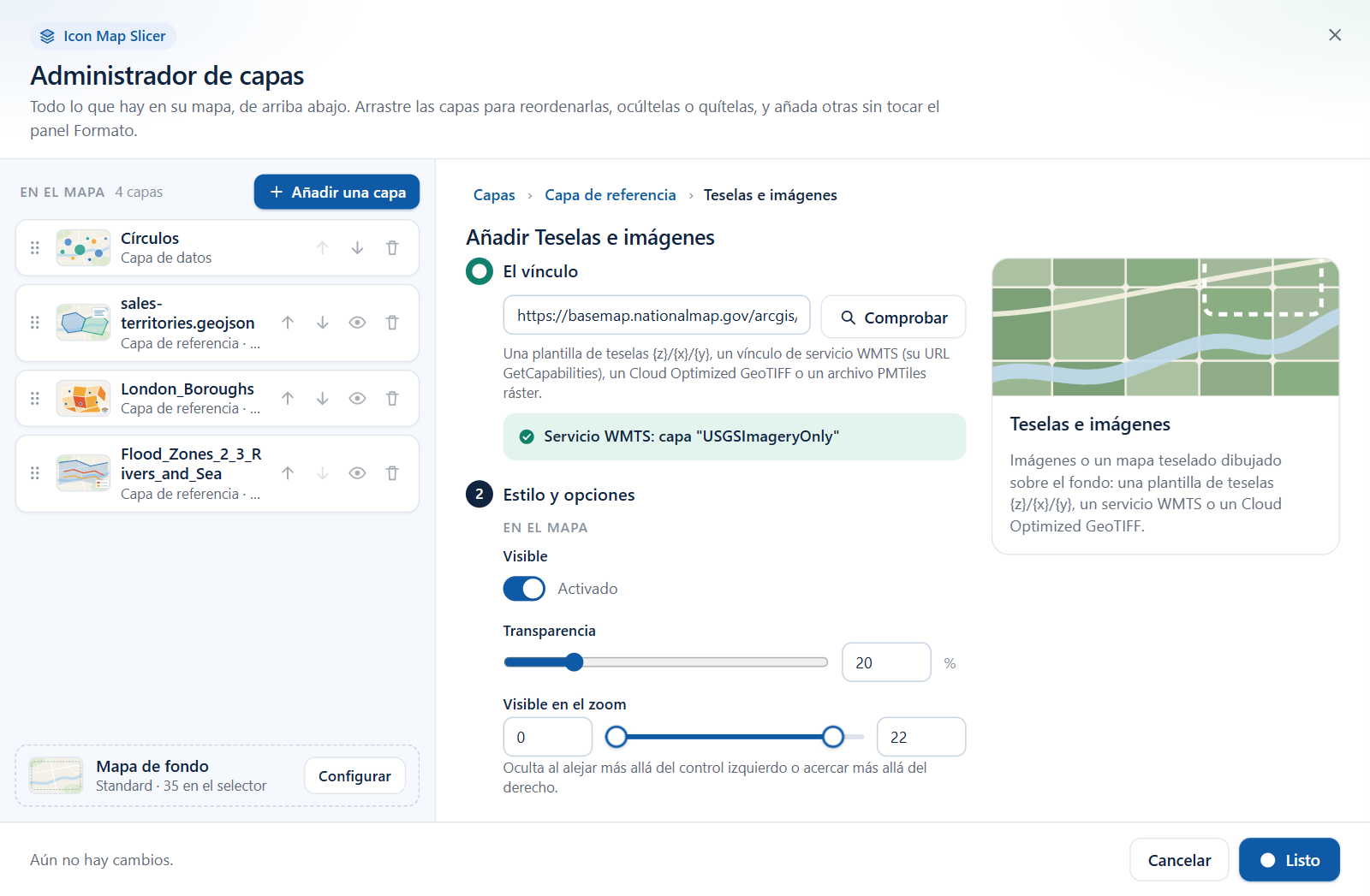

4. Lea el resultado. Una plantilla de teselas se prueba cargando una tesela. Un vínculo WMTS muestra la capa que se dibujará. Un vínculo GeoTIFF o un vínculo PMTiles se reconoce por su extensión de archivo.
5. Defina la transparencia en Estilo y opciones, seleccione Añadir al mapa y después Aplicar cambios.

Con algunos servidores de teselas la comprobación no puede leer la tesela de prueba aunque el mapa sí pueda dibujar la capa. El asistente lo indica y le permite añadir la capa de todos modos.

Para hacer lo mismo en el panel Formato:

1. Abra Capas de referencia y active Teselas ráster. El interruptor está en el encabezado del grupo.
2. En Teselas ráster, pegue el vínculo en Plantilla de URL del servidor de teselas. Un vínculo GetCapabilities de WMTS también funciona en este campo.
3. Para un vínculo GeoTIFF, active GeoTIFF optimizado para la nube (COG).

Servicios WMTS

Pegue el vínculo GetCapabilities del servicio. El mapa lee las capacidades y dibuja las teselas del servicio en el esquema de teselas Web Mercator (GoogleMapsCompatible, EPSG:3857).

Una capa WMTS que no está publicada en Web Mercator no se puede dibujar. El mapa se lo indica cuando es el caso.

Servidores que bloquean Power BI

Si la comprobación de un vínculo WMTS indica "Este servidor no permite que Power BI lo lea", marque Leerlo a través del proxy CORS de Icon Map (solo para servidores de confianza). Siempre se intenta primero leer el servidor directamente. El proxy necesita una clave de licencia de Icon Map y puede consumir créditos de uso adicionales. Cuando Entorno aislado está activado, o su licencia excluye el proxy, no se ofrece la casilla. Consulte Inicio de sesión de ArcGIS y el proxy.

El panel Formato no tiene ningún interruptor de proxy para las capas ráster. Para cambiarlo más adelante, seleccione la capa en el Administrador de capas y cambie Usar el proxy cuando sea necesario en su sección Origen.

Un Cloud Optimized GeoTIFF se lee por partes, a medida que el mapa las necesita. Su servidor debe admitir solicitudes de intervalo HTTP (range requests) y permitir que Power BI lo lea (CORS).

Si el proveedor de teselas pide una atribución, añádala en panel Formato > Interfaz de usuario > Controles > Atribución adicional. Consulte Controles del mapa.

Más capas ráster

Defina Número de capas adicionales (de 0 a 4). Aparece un grupo Capa ráster adicional {n} con los mismos ajustes. Elija en Aplicar la configuración a qué capa adicional muestra el grupo.

Ajustes de ráster

panel Formato > Capas de referencia > Teselas ráster

El interruptor del encabezado del grupo, Capa ráster, activa y desactiva las capas ráster.

Añadir una capa WMS

Un servidor WMS dibuja imágenes de mapa a petición. El servidor debe usar una dirección https://, debe permitir que Power BI lo lea (CORS) y debe poder servir la capa en Web Mercator (EPSG:3857). Las capas WMS no pueden usar el proxy de Icon Map.

1. En el Administrador de capas, seleccione Añadir una capa, después Capa de referencia y después el mosaico WMS.

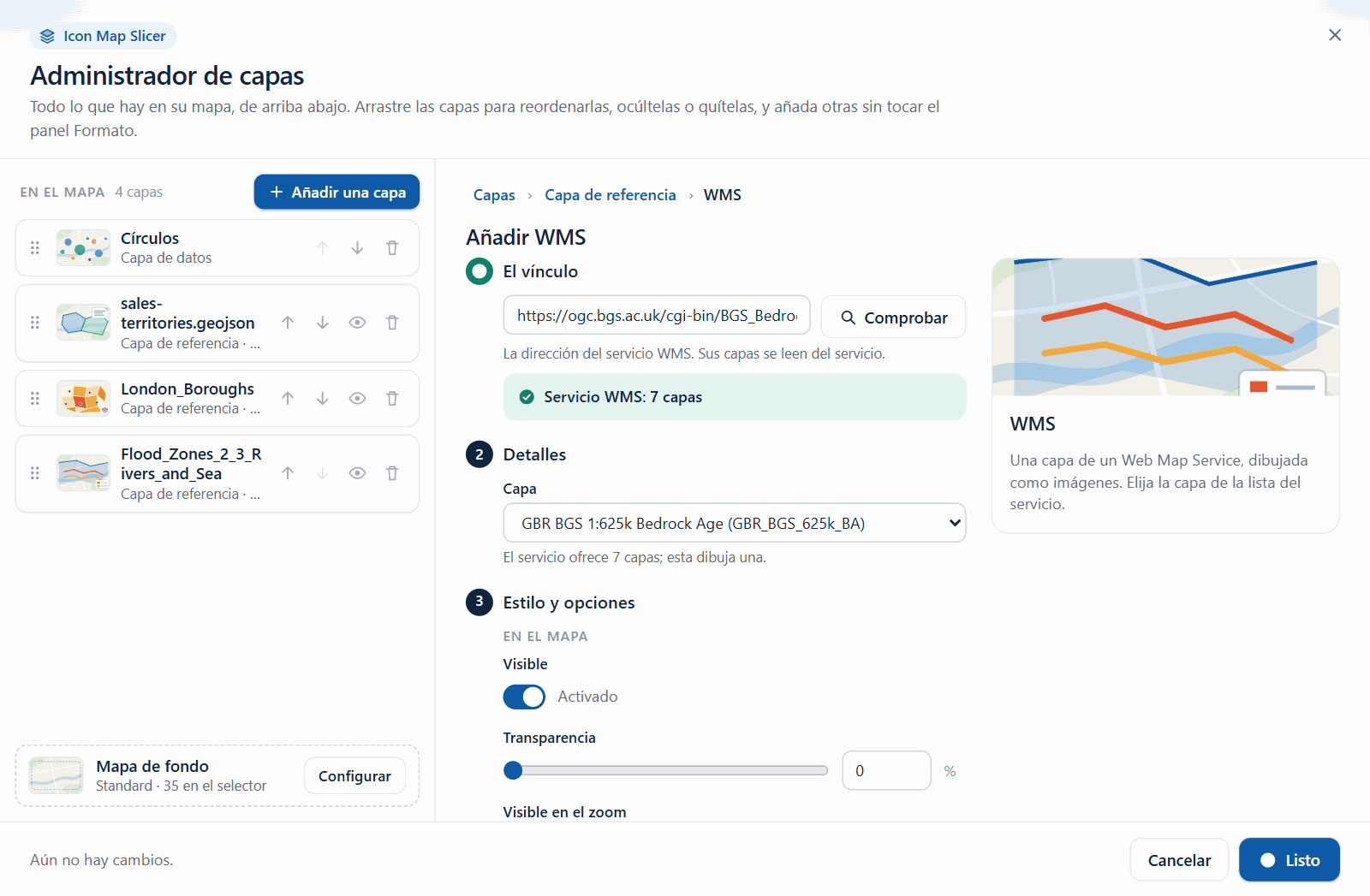

2. Pegue la dirección del servicio WMS y seleccione Comprobar. El asistente lee el servicio e indica cuántas capas ofrece.
3. Elija la Capa que se dibuja. La lista puede incluir la capa de grupo del servicio además de sus capas individuales.
4. Seleccione Añadir al mapa y después Aplicar cambios.

La autenticación, los filtros, los estilos y los parámetros personalizados se definen en el panel Formato. Si el servicio necesita alguno de ellos, configúrelo en el panel Formato como se describe a continuación.

Si la comprobación indica que el servidor no permite que Power BI lo lea, el asistente dice "Sus reglas CORS bloquean la solicitud. Pida a su propietario que permita Power BI." Una capa WMS siempre se lee directamente, así que pida al propietario del servidor que permita Power BI.

Para añadir una capa WMS en el panel Formato:

1. En el panel Formato, abra Capas de referencia y active OGC WMS. El interruptor está en el encabezado del grupo.
2. En OGC WMS, pegue la dirección del servicio en URL del servidor WMS. Sirve tanto la dirección simple como su vínculo GetCapabilities.
3. Si el servicio necesita un inicio de sesión, establezca Tipo de autenticación y rellene sus campos. Consulte Autenticación WMS.
4. Elija la capa en Capa. La lista se lee del servicio.
5. Elija el Formato de imagen. Use un formato que admita transparencia, como image/png, salvo que la capa esté pensada para cubrir el mapa base.

Si no se puede leer la lista de capas

Si el panel muestra "No se pueden leer las capas del servidor WMS.", el mapa no ha podido leer las capacidades del servicio. Compruebe primero la dirección y la autenticación. Después:

• Si el servidor no permite que Power BI lea sus capacidades (CORS), active Configuración manual y escriba usted mismo el nombre de la Capa y el Formato (por ejemplo image/png).

• Con la autenticación Básica (nombre de usuario y contraseña), la lista de capas se lee con su nombre de usuario y su contraseña. Si aun así no se puede leer, compruébelos o use Configuración manual.

• Si el servidor dibuja mapas pero no publica sus capacidades, haga lo mismo.

Filtrar una capa WMS

• Filtro CQL (opcional) envía un filtro CQL con cada solicitud, para los servidores que lo admiten, como GeoServer. Por ejemplo Name='York'. Admite formato condicional (fx), de modo que una medida puede filtrar la capa según la selección actual.
• Nombre del parámetro personalizado (opcional) y Valor del parámetro personalizado (opcional) añaden un parámetro de su elección a cada solicitud. El valor admite formato condicional (fx). Todas las capas WMS los tienen.

Más capas WMS

Defina Número de capas adicionales (de 0 a 4). Aparece un grupo Capa WMS adicional {n}. Elija en Aplicar la configuración a qué capa adicional muestra el grupo.

Las capas adicionales siempre se configuran a mano: escriba el nombre de la Capa y el Formato como texto. Para encontrar los nombres, configure el servicio como primera capa WMS y léalos en su lista Capa.

Autenticación WMS

Establezca Tipo de autenticación en cada capa WMS.

Un informe que ya tiene ArcGIS guardado como Tipo de autenticación, por ejemplo uno creado en Icon Map Pro, también lo muestra en la lista, para que pueda cambiar a otro tipo. No añade ninguna credencial, así que la capa se solicita como con Ninguno.

Para una clave en la URL, quite la clave de la dirección. Si la dirección de ejemplo del servicio es https://example.com/wms?request=GetCapabilities&apikey=abc123, escriba la dirección sin &apikey=abc123 en URL del servidor WMS, apikey como nombre de la propiedad y abc123 como valor de la propiedad.

Ajustes de WMS

panel Formato > Capas de referencia > OGC WMS

El interruptor del encabezado del grupo, Capa WMS, activa y desactiva las capas WMS.

panel Formato > Capas de referencia > Capa WMS adicional {n} tiene URL del servidor WMS, Tipo de autenticación y sus campos, Filtro CQL (opcional), Capa, Estilo (opcional), Formato, Transparencia (valor predeterminado 0), Visible, Zoom mínimo, Zoom máximo y Z-Index (valor predeterminado 344). También tiene Nombre del parámetro personalizado (opcional) y Valor del parámetro personalizado (opcional).

En el Administrador de capas

Seleccione una capa ráster o WMS en el Administrador de capas para editar sus ajustes principales.

Reemplazar el vínculo o archivo cambia el origen y conserva el lugar y el estilo de la capa. En una capa WMS es también la forma de elegir otra capa de la lista del servicio.

Consejos y límites

• Las capas WMS se solicitan en Web Mercator (EPSG:3857). Un servidor que no puede servir esa proyección no se puede dibujar.
• La versión de WMS se toma de un parámetro version= de la dirección que pega. Sin él, se usa la versión 1.1.1.
• Los parámetros de una dirección WMS pegada que no forman parte de la solicitud estándar, como un nombre de mapa o de área de trabajo, se conservan y se envían con cada solicitud.
• Las capas ráster y WMS son imágenes. No tienen información sobre herramientas, no se pueden seleccionar y no tienen entrada en la leyenda.
