Introducción a las capas de referencia
Las capas de referencia dan contexto a sus datos: límites de un archivo, imágenes de un servidor de teselas, una capa de ArcGIS o de un servicio WMS, un estilo de teselas vectoriales, nombres de lugares o la línea entre el día y la noche. Se dibujan tal como están publicadas y no proceden de su modelo de datos.
Capas de referencia y capas de datos
Un mapa de Icon Map Slicer es un mapa base, más capas de datos, más capas de referencia.
| Capas de datos | Capas de referencia | |
|---|---|---|
| De dónde procede el contenido | Las filas de su informe, a través de las áreas de campos | Un archivo, un vínculo o un servicio al que usted dirige el mapa |
| Qué hace una fila | Una fila dibuja una cosa | No se necesitan filas. Una capa de referencia se dibuja sin ningún campo |
| Clic y selección | Selecciona la fila y filtra la página del informe | Un clic no las selecciona. Los polígonos de una capa de archivo pueden seleccionar los datos que contienen, consulte más abajo. Al pasar el puntero se puede mostrar información sobre herramientas |
| Estilo a partir de los datos | Formato condicional (fx) en la mayoría de los ajustes | Estilo fijo, o estilo según una propiedad del archivo o del servicio |
Una capa de referencia no está unida a sus datos, pero sus datos pueden controlarla igualmente. Varios ajustes admiten formato condicional (fx), de modo que una medida o una segmentación de datos puede decidir qué se dibuja:
- Visible, en las capas de archivo, ráster y WMS, muestra u oculta la capa.
- Valor del filtro, en una capa de archivo, conserva solo las entidades cuya propiedad coincide con sus datos. Consulte Archivos y fuentes.
- Valor del filtro, en la capa de teselas vectoriales, hace lo mismo con un estilo de teselas vectoriales. Consulte Teselas vectoriales sobre el mapa base.
- Filtro CQL (opcional), en una capa WMS, filtra el servicio.
- El propio vínculo puede proceder de una medida en la mayoría de los tipos de capa.
Las capas de ArcGIS también tienen Visible, y Cláusula WHERE de SQL filtra una capa de entidades de ArcGIS.
Si quiere formas coloreadas según sus datos y que filtren la página del informe al hacer clic en ellas, use en su lugar una capa de datos: Formas desde archivos, Teselas vectoriales o Capas del catálogo de Icon Map.
Las capas de entidades de ArcGIS también se pueden enlazar a sus datos: consulte Capas de ArcGIS enlazadas a datos.
Seleccionar datos con un archivo de límites
Los polígonos de una capa de archivo pueden servir como áreas de selección. Active Usar polígonos para la selección en la capa, y al hacer clic en uno de sus polígonos se seleccionan todos los elementos de datos que hay dentro, lo que filtra la página del informe. Consulte Archivos y fuentes y Seleccionar todo lo que hay dentro de una forma.
Tipos de capa de referencia
La tarjeta Capas de referencia tiene un grupo para cada tipo. Cada grupo tiene su propio interruptor en el encabezado.
| Tipo | Grupo en el panel Formato | Qué dibuja | Cuántas |
|---|---|---|---|
| Archivos y fuentes | GeoJSON / Shape / KML | Puntos, líneas y polígonos de un vínculo o de un archivo cargado | 5 |
| Teselas ráster | Teselas ráster | Imágenes o un mapa teselado de una plantilla de teselas o un Cloud Optimized GeoTIFF | 5 |
| WMS | OGC WMS | Imágenes de mapa de un Web Map Service | 5 |
| Teselas vectoriales | Teselas vectoriales | Las capas de un estilo de MapLibre, combinadas sobre el mapa base | 1 |
| Catálogo de Icon Map | Tarjeta Catálogo | Límites y lugares ya preparados | 20, compartidas con las capas del catálogo enlazadas a datos |
| Luz diurna | Terminador diurno | Sombreado sobre la parte del mundo que está a oscuras | 1 |
| Etiquetas del mapa | Etiquetas del mapa | Nombres de lugares dibujados por encima de sus datos | 1 |
Las capas de archivo también leen vínculos KMZ, CSV y WFS, y las capas ráster también leen servicios WMTS.
| Tipo | Grupo en el panel Formato | Qué dibuja | Cuántas |
|---|---|---|---|
| ArcGIS | Capa de ArcGIS - configuración inicial | Una capa de entidades, un servicio de mapas, de imágenes o de teselas vectoriales, o un mapa web completo | 5 |
Las capas de archivo también pueden llevar sus propias etiquetas de texto. Consulte Etiquetas en las capas de referencia.
Añadir una capa de referencia
La forma más rápida es el Administrador de capas.
- En el panel Formato, abra la tarjeta Administrador de capas y active Abrir el Administrador de capas.
- Seleccione Añadir una capa y después Capa de referencia.

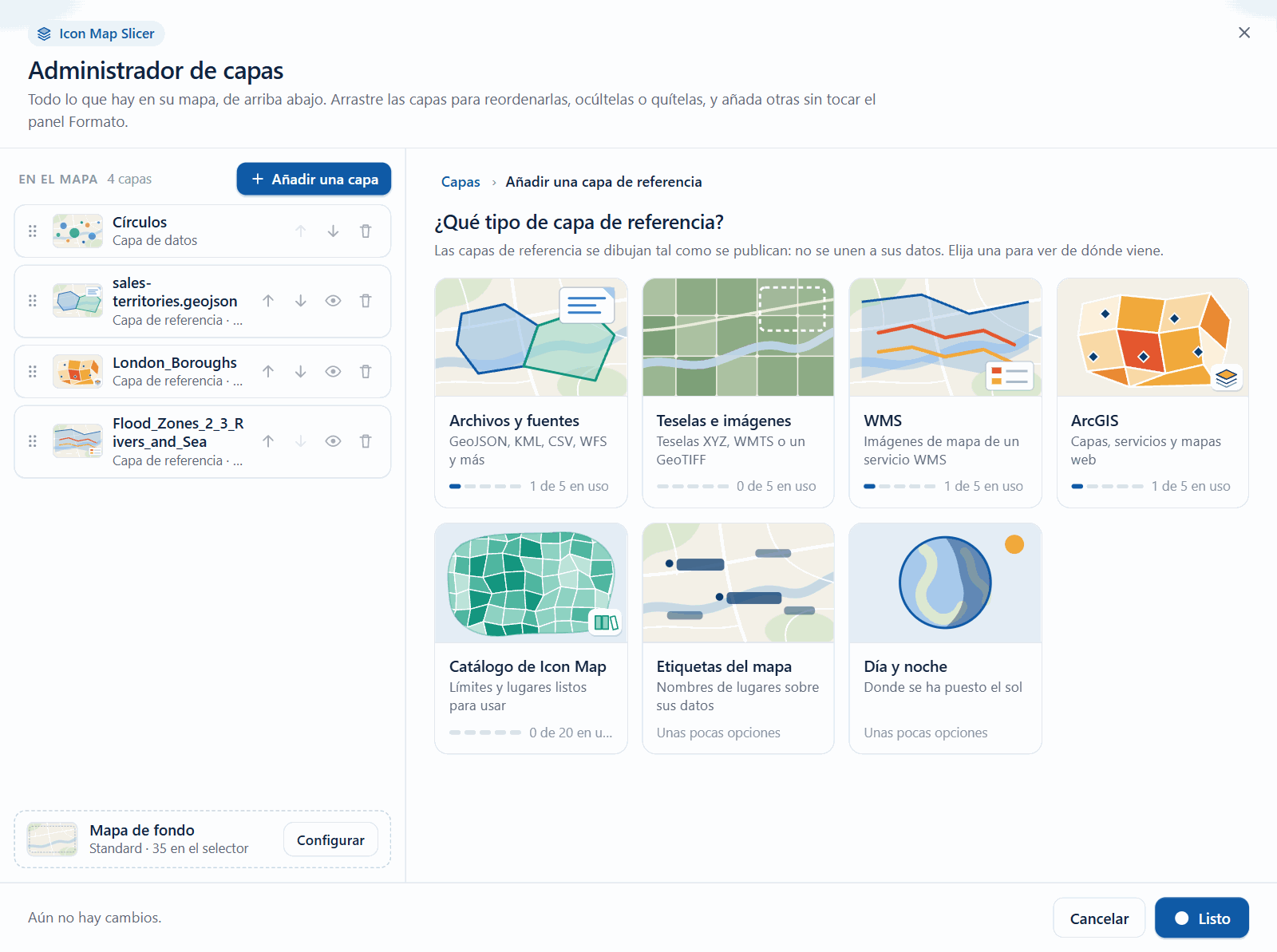

- Elija un mosaico: Archivos y fuentes, Teselas e imágenes, WMS, ArcGIS, Catálogo de Icon Map, Etiquetas del mapa o Día y noche. Cada mosaico muestra cuántas capas de ese tipo están en uso.
- Siga los pasos. Para un vínculo, seleccione Comprobar para que el vínculo se lea y se describa antes de añadir la capa.
- Seleccione Añadir al mapa y después Aplicar cambios.
El recorrido completo está en Añadir una capa.
La capa de teselas vectoriales no está en el selector. Añádala en el panel Formato.
Todas las capas de referencia se pueden configurar también en el panel Formato, y algunos ajustes solo están allí: el formato condicional (fx), los filtros, la autenticación WMS y los números de Z-Index. Abra panel Formato > Capas de referencia y active el grupo del tipo que quiera. Debajo aparecen sus ajustes y, para los archivos, un grupo de configuración por capa.
Algunos ajustes solo están en el Administrador de capas: el tipo de entidad WFS, el intervalo de actualización de un vínculo de archivo y el proxy para las capas de archivo y ráster. El panel Formato no tiene ningún interruptor para ellos.
Más de una capa de un tipo
Las capas de archivo, WMS y ráster tienen cinco ranuras cada una. El panel Formato muestra los ajustes de una ranura cada vez.
- Archivos: defina Número de capas (de 1 a 5) y elija después la capa que quiere editar en Aplicar la configuración a.
- Capas WMS y ráster: la primera capa se define en el propio grupo. Defina Número de capas adicionales (de 0 a 4) y elija después la capa adicional que quiere editar en Aplicar la configuración a.
Las capas de ArcGIS funcionan como los archivos: Número de capas y Aplicar la configuración a están en Capa de ArcGIS - configuración inicial.
Orden de dibujo
Todas las capas del mapa, de referencia o de datos, tienen un Z-Index (Z-Index o Z Index en el panel Formato). Una capa con un Z-Index más alto se dibuja más cerca del observador. Las capas de referencia y las capas de datos comparten una misma escala, así que una capa de referencia puede situarse debajo de sus datos, entre dos capas de datos o encima de todo.
| Capa | Z-Index predeterminado |
|---|---|
| Terminador diurno | 450 |
| Etiquetas del mapa | 440 |
| Etiquetas de una capa de archivo | 370 |
| Capas de archivo | 365 |
| Teselas vectoriales | 355 |
| Capa ráster 1 | 354 |
| Capas ráster y WMS adicionales | 344 |
| Capa WMS 1 | 255 |
Las capas de ArcGIS tienen 345 de forma predeterminada.
A modo de comparación, los círculos tienen 405 de forma predeterminada, la capa Imágenes 410 y las etiquetas de datos 950. Los valores predeterminados sitúan las imágenes y los límites debajo de sus datos y los nombres de lugares encima.
Para cambiar el orden, edite el Z-Index de una capa en su grupo del panel Formato. Los valores van de 0 a 1000.
En el Administrador de capas no necesita los números. La lista muestra todas las capas activadas, la superior primero. Arrastre una fila, o use Subir y Bajar, y los valores de Z-Index se reescriben automáticamente. Consulte Editar, reordenar y quitar capas.
Rango de zoom y visibilidad
Las capas de archivo, ráster y WMS, y las etiquetas del mapa, tienen cada una un zoom mínimo y máximo. Fuera de ese rango la capa no se dibuja. Úselo para mostrar límites detallados solo cuando el lector se haya acercado.
Las capas de archivo, ráster y WMS tienen un ajuste Visible que admite formato condicional (fx). Devuelva "Yes" o "No" desde una medida para mostrar una capa solo para una elección de una segmentación de datos o un marcador.
Las capas de ArcGIS también tienen ambos.
Leyenda
Las capas de archivo aparecen en la leyenda y en el control de capas, con su título, su nombre de archivo o "Capa de referencia n". Active las entradas y deles nombre en panel Formato > Leyenda > Etiquetas de la leyenda, con Capa de referencia {n} en la leyenda y Título de Capa de referencia {n}.
Las capas de referencia de ArcGIS también aparecen, cada una con su propia leyenda de ArcGIS, y se les da nombre con Capa de ArcGIS {n} en la leyenda y Título de Capa de ArcGIS {n}. Consulte Leyenda.
Las capas de referencia WMS, ráster y de teselas vectoriales no tienen entrada en la leyenda.
Consejos y límites
- Un clic en una entidad de referencia no la selecciona ni filtra la página del informe. La excepción es una capa de archivo con Usar polígonos para la selección activado, que selecciona los datos que hay dentro del polígono en el que se hace clic.
- Los vínculos deben empezar por
https://. - Una capa que se lee de un vínculo la lee el navegador de la persona que ve el informe. El servidor debe permitir solicitudes de Power BI (CORS).
- Los archivos cargados se almacenan en el informe, así que funcionan allí donde funcione el informe.
Servidores que bloquean Power BI
Algunos servidores no permiten que un objeto visual de Power BI los lea.
El proxy de Icon Map puede obtener algunas capas en nombre del mapa. Necesita una clave de licencia de Icon Map, y las solicitudes a través del proxy pueden consumir créditos de uso adicionales. No se usa cuando Entorno aislado está activado o su licencia lo excluye, y el Administrador de capas oculta entonces su casilla y su interruptor de proxy.
| Capa | Cómo usar el proxy |
|---|---|
| Archivos y fuentes | En el Administrador de capas. Cuando la comprobación del vínculo indica que el servidor no permite que Power BI lo lea, marque Leerlo a través del proxy CORS de Icon Map (solo para servidores de confianza). Más adelante, cambie Usar el proxy cuando sea necesario en el editor de la capa |
| Teselas ráster y WMTS | La misma casilla y el mismo interruptor, en el Administrador de capas |
| ArcGIS | Usar el proxy cuando sea necesario, en la tarjeta Autenticación de ArcGIS |
| WMS, teselas vectoriales | Sin proxy. El servidor debe permitir Power BI |
Primero se intenta leer cada servidor directamente, y solo los servidores que bloquean Power BI se leen a través del proxy. Para saber qué envía el proxy, consulte Inicio de sesión de ArcGIS y el proxy.
