Referenzebenen im Überblick

Referenzebenen geben Ihren Daten Kontext: Grenzen aus einer Datei, Bilddaten von einem Kachelserver, eine Ebene aus ArcGIS oder einem WMS-Dienst, einen Vektorkachelstil, Ortsnamen oder die Grenze zwischen Tag und Nacht. Sie werden so gezeichnet, wie sie veröffentlicht sind, und stammen nicht aus Ihrem Datenmodell.

Referenzebenen und Datenebenen

Eine Karte in Icon Map Slicer besteht aus einer Grundkarte, Datenebenen und Referenzebenen.

Eine Referenzebene ist nicht mit Ihren Daten verknüpft, aber Ihre Daten können sie dennoch steuern. Mehrere Einstellungen unterstützen bedingte Formatierung (fx), sodass ein Measure oder ein Datenschnitt bestimmen kann, was gezeichnet wird:

• Sichtbar bei Datei-, Raster- und WMS-Ebenen blendet die Ebene ein oder aus.
• Filterwert bei einer Dateiebene behält nur die Features, deren Eigenschaft zu Ihren Daten passt. Siehe Dateien und Feeds.
• Filterwert bei der Ebene Vektorkacheln leistet dasselbe für einen Vektorkachelstil. Siehe Vektorkacheln über der Grundkarte.
• CQL-Filter (optional) bei einer WMS-Ebene filtert den Dienst.
• Der Link selbst kann bei den meisten Ebenentypen aus einem Measure stammen.

ArcGIS-Layer haben ebenfalls Sichtbar, und SQL-WHERE-Klausel filtert einen ArcGIS-Feature-Layer.

Wenn Sie Formen möchten, die nach Ihren Daten eingefärbt werden und die Berichtsseite beim Anklicken filtern, verwenden Sie stattdessen eine Datenebene: Formen aus Dateien, Vektorkacheln oder Icon Map-Katalogebenen.

ArcGIS-Feature-Layer lassen sich ebenfalls an Ihre Daten binden: siehe An Daten gebundene ArcGIS-Layer.

Daten mit einer Grenzdatei auswählen

Die Polygone einer Dateiebene können als Auswahlbereiche dienen. Schalten Sie für die Ebene Polygone für die Auswahl verwenden ein. Ein Klick auf eines ihrer Polygone wählt dann alle Datenelemente darin aus und filtert so die Berichtsseite. Siehe Dateien und Feeds und Alles innerhalb einer Form auswählen.

Arten von Referenzebenen

Die Formatkarte Referenzebenen hat für jeden Typ eine Gruppe. Jede Gruppe hat in ihrer Kopfzeile einen eigenen Schalter.

Dateiebenen lesen außerdem KMZ-, CSV- und WFS-Links, und Rasterebenen lesen außerdem WMTS-Dienste.

Dateiebenen können außerdem eigene Textbeschriftungen tragen. Siehe Beschriftungen auf Referenzebenen.

Referenzebene hinzufügen

Am schnellsten geht es mit dem Ebenen-Manager.

1. Öffnen Sie im Formatbereich die Formatkarte Ebenen-Manager und schalten Sie Ebenen-Manager öffnen ein.

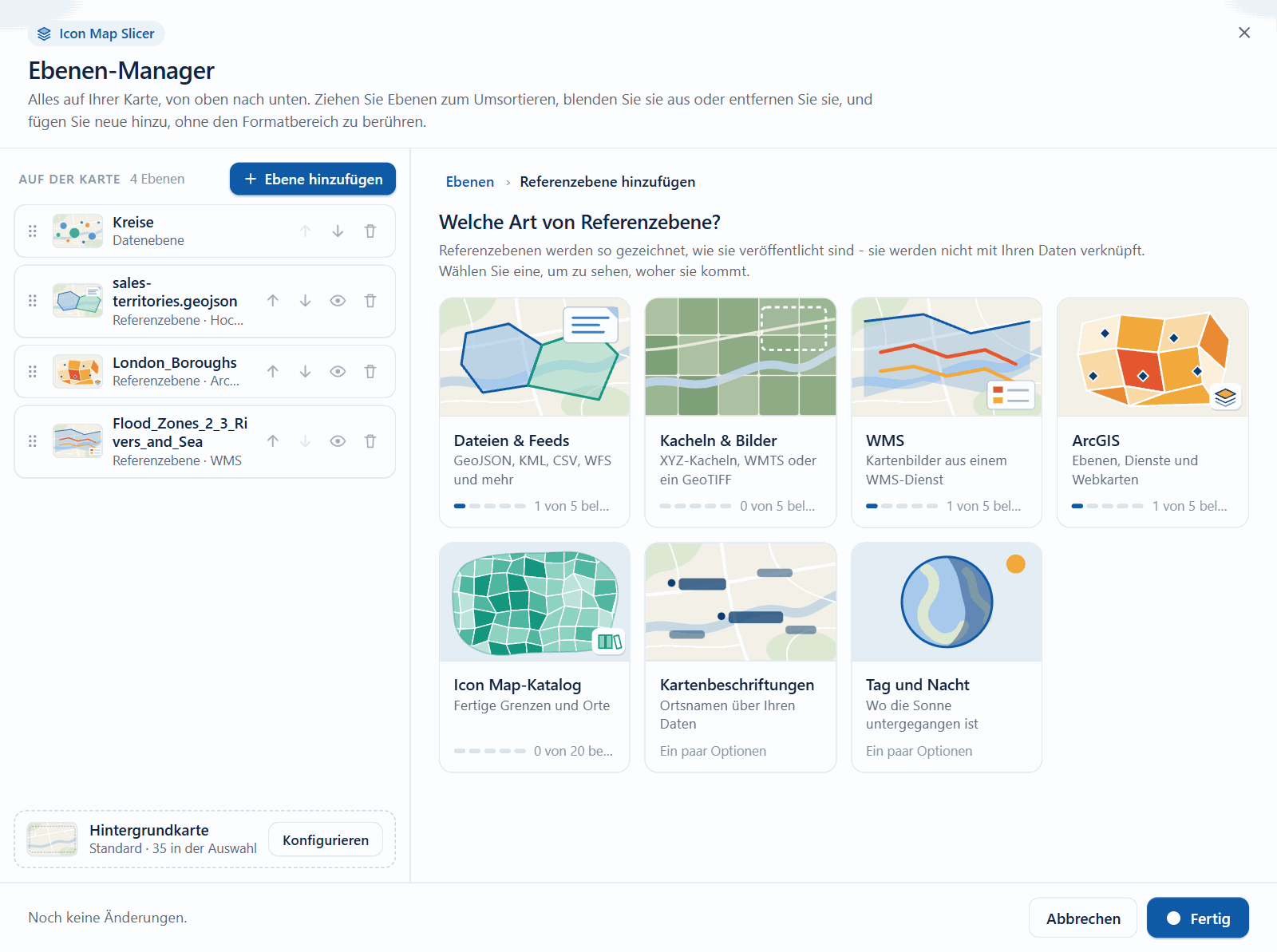

2. Wählen Sie Ebene hinzufügen und dann Referenzebene.
3. Wählen Sie eine Kachel: Dateien & Feeds, Kacheln & Bilder, WMS, ArcGIS, Icon Map-Katalog, Kartenbeschriftungen oder Tag und Nacht. Jede Kachel zeigt, wie viele Ebenen dieses Typs verwendet werden.
4. Folgen Sie den Schritten. Bei einem Link wählen Sie Prüfen, damit der Link gelesen und beschrieben wird, bevor die Ebene hinzugefügt wird.
5. Wählen Sie Zur Karte hinzufügen und dann Änderungen übernehmen.

Die vollständige Anleitung finden Sie unter Ebene hinzufügen.

Die Ebene Vektorkacheln ist nicht in der Auswahl. Fügen Sie sie im Formatbereich hinzu.

Jede Referenzebene lässt sich auch im Formatbereich einrichten, und manche Einstellungen gibt es nur dort: bedingte Formatierung (fx), Filter, WMS-Authentifizierung und Z-Index-Werte. Öffnen Sie Formatbereich > Referenzebenen und schalten Sie die Gruppe des gewünschten Typs ein. Ihre Einstellungen und, bei Dateien, eine Konfigurationsgruppe je Ebene erscheinen darunter.

Einige Einstellungen gibt es nur im Ebenen-Manager: den WFS-Feature-Typ, das Aktualisierungsintervall eines Dateilinks und den Proxy für Datei- und Rasterebenen. Der Formatbereich hat dafür keinen Schalter.

Mehrere Ebenen eines Typs

Datei-, WMS- und Rasterebenen haben jeweils fünf Plätze. Der Formatbereich zeigt immer die Einstellungen eines Platzes.

• Dateien: Legen Sie Anzahl der Ebenen fest (1 bis 5) und wählen Sie dann unter Einstellungen anwenden auf die Ebene, die Sie bearbeiten möchten.
• WMS- und Rasterebenen: Die erste Ebene wird in der Gruppe selbst eingerichtet. Legen Sie Anzahl zusätzlicher Ebenen fest (0 bis 4) und wählen Sie dann unter Einstellungen anwenden auf die zusätzliche Ebene, die Sie bearbeiten möchten.

ArcGIS-Layer funktionieren wie Dateien: Anzahl der Ebenen und Einstellungen anwenden auf befinden sich in ArcGIS-Layer - Einrichtung.

Zeichenreihenfolge

Jede Ebene der Karte, ob Referenz- oder Datenebene, hat einen Z-Index (im Formatbereich Z-Index). Eine Ebene mit höherem Z-Index wird näher am Betrachter gezeichnet. Referenzebenen und Datenebenen teilen sich eine Skala, sodass eine Referenzebene unter Ihren Daten, zwischen zwei Datenebenen oder über allem liegen kann.

ArcGIS-Layer haben standardmäßig 345.

Zum Vergleich: Kreise haben standardmäßig 405, Bilder 410 und Datenbeschriftungen 950. Die Standardwerte legen Bilddaten und Grenzen unter Ihre Daten und Ortsnamen darüber.

Um die Reihenfolge zu ändern, bearbeiten Sie den Z-Index einer Ebene in ihrer Gruppe im Formatbereich. Die Werte reichen von 0 bis 1000.

Im Ebenen-Manager benötigen Sie die Zahlen nicht. Die Liste zeigt jede eingeschaltete Ebene, die oberste zuerst. Ziehen Sie eine Zeile oder verwenden Sie Nach oben und Nach unten, und die Z-Index-Werte werden für Sie neu geschrieben. Siehe Ebenen bearbeiten, neu anordnen und entfernen.

Zoombereich und Sichtbarkeit

Datei-, Raster- und WMS-Ebenen sowie Kartenbeschriftungen haben jeweils einen minimalen und einen maximalen Zoom. Außerhalb dieses Bereichs wird die Ebene nicht gezeichnet. So zeigen Sie detaillierte Grenzen erst, wenn der Leser hineingezoomt hat.

Datei-, Raster- und WMS-Ebenen haben die Einstellung Sichtbar, die bedingte Formatierung (fx) unterstützt. Geben Sie aus einem Measure „Yes“ oder „No“ zurück, um eine Ebene nur bei einer bestimmten Datenschnittauswahl oder einem Lesezeichen anzuzeigen.

ArcGIS-Layer haben beides ebenfalls.

Legende

Dateiebenen erscheinen in der Legende und im Ebenensteuerelement, unter ihrem Titel, ihrem Dateinamen oder „Referenzebene n“. Schalten Sie die Einträge unter Formatbereich > Legende > Legendenbeschriftungen mit Referenzebene {n} in der Legende ein und benennen Sie sie mit Titel: Referenzebene {n}.

ArcGIS-Referenzebenen erscheinen ebenfalls, jede mit ihrer eigenen ArcGIS-Legende, und werden mit ArcGIS-Ebene {n} in der Legende und Titel: ArcGIS-Ebene {n} gesteuert. Siehe Legende.

WMS-, Raster- und Vektorkachel-Referenzebenen haben keinen Legendeneintrag.

Tipps und Grenzen

• Ein Klick auf ein Referenz-Feature wählt es nicht aus und filtert die Berichtsseite nicht. Die Ausnahme ist eine Dateiebene mit eingeschaltetem Polygone für die Auswahl verwenden: Sie wählt die Daten innerhalb des angeklickten Polygons aus.
• Links müssen mit https:// beginnen.
• Eine Ebene, die aus einem Link gelesen wird, wird vom Browser der Person gelesen, die den Bericht anzeigt. Der Server muss Anfragen von Power BI zulassen (CORS).
• Hochgeladene Dateien werden im Bericht gespeichert und funktionieren daher überall, wo der Bericht funktioniert.

Server, die Power BI blockieren

Manche Server erlauben einem Power BI-Visual nicht, sie zu lesen.

Der Icon Map-Proxy kann einige Ebenen im Auftrag der Karte abrufen. Er benötigt einen Icon Map-Lizenzschlüssel, und Anfragen über den Proxy können zusätzliches Nutzungsguthaben verbrauchen. Er wird nicht verwendet, wenn Airgap-Umgebung eingeschaltet ist oder Ihre Lizenz ihn ausschließt, und der Ebenen-Manager blendet dann sein Proxy-Kontrollkästchen und seinen Proxy-Schalter aus.

Jeder Server wird zunächst direkt angesprochen, und nur ein Server, der Power BI blockiert, wird über den Proxy gelesen. Was der Proxy sendet, steht unter ArcGIS-Anmeldung und der Proxy.
