Kartensteuerelemente
Kartensteuerelemente sind die Schaltflächen und Panels, die über der Karte gezeichnet werden: Zoomschaltflächen, der Globus-Umschalter, Maßstäbe, die Auswahlschaltflächen, das Ebenensteuerelement und mehr. Welche davon Ihre Leser erhalten, legen Sie auf der Formatkarte Benutzeroberfläche fest.
Steuerelemente ein- und ausschalten
- Öffnen Sie im Formatbereich Benutzeroberfläche > Steuerelemente.
- Schalten Sie die gewünschten Steuerelemente ein. Bei einer neuen Karte sind zunächst Zoom, Neigung, Ausrichtung und Angloamerikanischer Maßstab eingeschaltet.
- Stellen Sie Größe des Steuerelements ein, um die Schaltflächen größer oder kleiner zu machen.
Die Auswahlschaltflächen (Lasso, Kreisauswahl und Reisezeit) schalten Sie stattdessen auf der Formatkarte Auswahl ein. Siehe Auswahlschaltflächen.
Steuerelemente funktionieren in der Bearbeitungs- und in der Leseansicht. Änderungen, die ein Leser mit einem Steuerelement vornimmt, etwa der Wechsel zum Globus oder das Ausblenden einer Ebene, gelten für seine Sitzung und werden nicht im Bericht gespeichert.

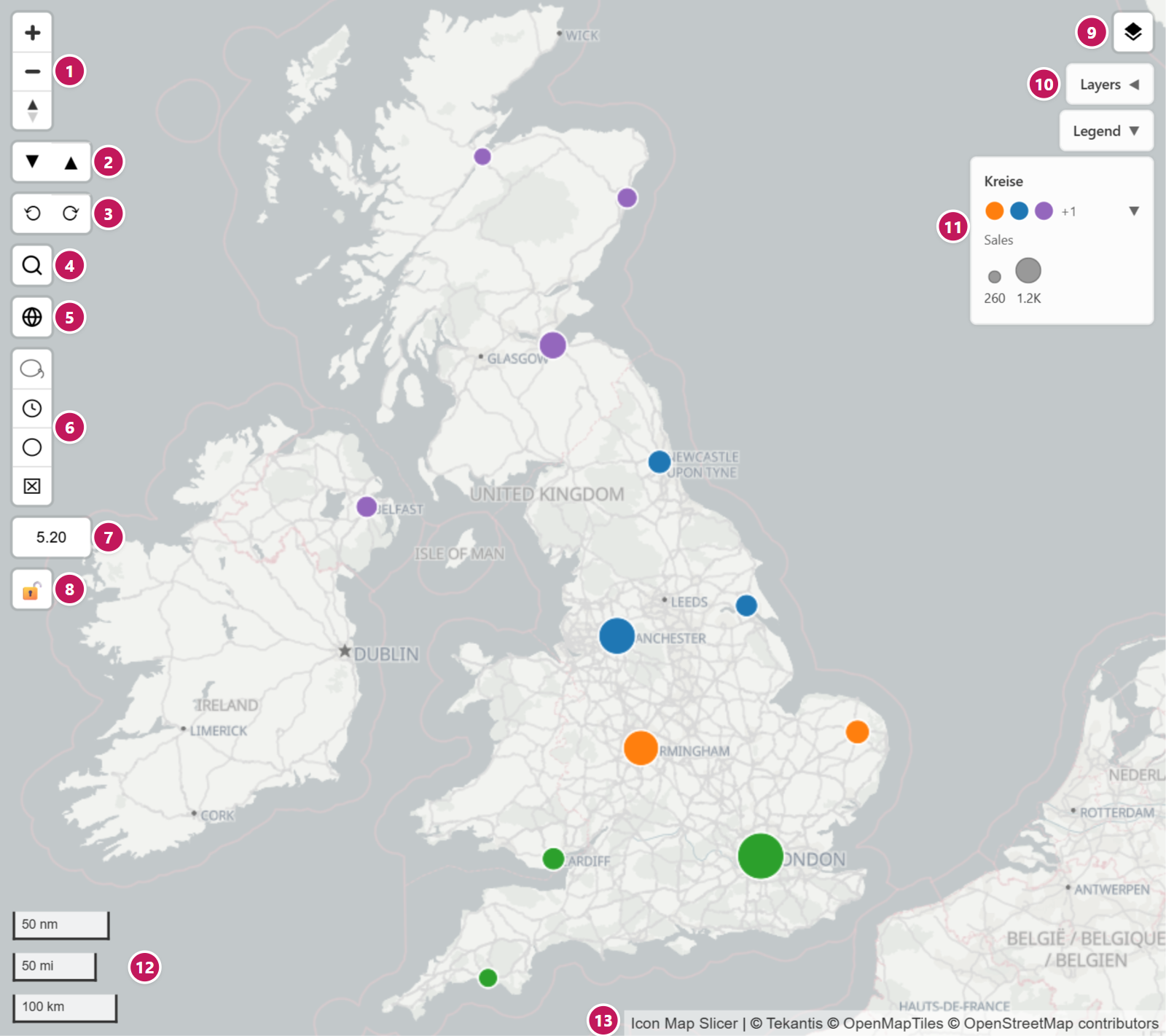

Alle Steuerelemente
| Nr. | Steuerelement | Einstellung | Funktion | Standard |
|---|---|---|---|---|
| 1 | Zoom und Kompass | Zoom | Schaltflächen + und - sowie ein Kompass, der zeigt, in welche Richtung die Karte gedreht ist. Klicken Sie auf den Kompass, um die Karte wieder nach Norden zu drehen. | Ein |
| 2 | Neigung | Neigung | Zwei Schaltflächen, die die Karte in Schritten von 10 Grad nach unten und oben neigen. Ausgeblendet auf einer Karte, auf der das Neigen ausgeschaltet ist. | Ein |
| 3 | Ausrichtung | Ausrichtung | Zwei Schaltflächen, die die Karte in Schritten von 10 Grad nach links und rechts drehen. | Ein |
| 4 | Suche | Suchen | Ein Suchfeld zum Finden eines Ortes. Das Ergebnis wird auf der Karte markiert. | Aus |
| 5 | Globus-Umschalter | Globus-Umschalter | Eine Schaltfläche, die zwischen der flachen Karte und einem 3D-Globus wechselt. | Aus |
| 6 | Auswahlschaltflächen | Lasso, Isochronen-Auswahl, Kreisauswahl (auf der Formatkarte Auswahl), Schaltfläche zum Aufheben der Auswahl | Schaltflächen für die Auswahl per Lasso, Reisezeit und Kreis sowie zum Aufheben der Auswahl. | Aus |
| 7 | Zoomstufe | Zoomstufe anzeigen | Zeigt die aktuelle Zoomstufe mit zwei Dezimalstellen. Nützlich, wenn Sie eine Karte gestalten und eine Zahl für eine Zoomeinstellung brauchen. | Aus |
| 8 | Zoomsperre | Zoomsperre | Eine Schaltfläche mit Vorhängeschloss, die verhindert, dass die Karte auf die Daten zoomt, bis sie erneut angeklickt wird. | Aus |
| 9 | Grundkartenauswahl | Basiskartenauswahl anzeigen (1.1.0.9 und früher: Ebenenauswahl anzeigen) | Eine Schaltfläche oben rechts, die eine Liste von Grundkarten zum Umschalten öffnet. | Aus |
| 10 | Ebenensteuerelement | Ebenensteuerelement anzeigen (in der Gruppe Ebenensteuerelement) | Ein Panel, das die Ebenen der Karte auflistet, damit Leser sie ein- und ausblenden können. | Aus |
| 11 | Legende | Die Formatkarte Legende | Erklärt Farben, Größen und Symbole. Siehe Legende. | Aus |
| 12 | Maßstäbe | Metrischer Maßstab, Angloamerikanischer Maßstab, Seemeilen-Maßstab | Eine Maßstabsleiste für jeden eingeschalteten Maßstab, in beliebiger Kombination. | Angloamerikanisch ein, die anderen aus |
| 13 | Attribution | Zusätzliche Attribution | Die Zeile mit den Quellenangaben. Ihr Text wird zu den Angaben hinzugefügt, die immer gezeigt werden. | Leer |
| - | Etagenauswahl | Keine | Erscheint von selbst, wenn eine Ebene Innenraumdaten (IMDF) mit Etagen enthält. Leser wählen die Etage, die gezeigt wird. | Automatisch |
Zwei weitere Einstellungen stehen bei den Steuerelementen:
| Einstellung | Funktion | Standard |
|---|---|---|
| Projektion | Mercator (flach) oder Globus: die Projektion, mit der die Karte geöffnet wird. Ein Klick auf den Globus-Umschalter, während Sie den Bericht bearbeiten, aktualisiert diese Einstellung. | Mercator (flach) |
| Größe des Steuerelements | Breite und Höhe jeder Steuerelement-Schaltfläche in Pixeln, 20 bis 75. | 30 |
So funktionieren die einzelnen Steuerelemente
Zoom und Kompass
Die Schaltflächen + und - zoomen um eine Stufe. Der Kompass dreht sich mit der Karte und kippt, wenn sie geneigt wird. Klicken Sie darauf, um wieder nach Norden zu blicken. Der Kompass gehört zu Zoom und hat keinen eigenen Schalter.
Neigung und Ausrichtung
Neigung fügt die Schaltflächen Neigung verringern und Neigung erhöhen hinzu. Ausrichtung fügt die Schaltflächen Nach links drehen und Nach rechts drehen hinzu. Jeder Klick bewegt die Kamera um 10 Grad.
Die Schaltflächen für Neigung halten bei der stärksten Neigung der Karte an, 85 Grad, sofern Sie Stärkste Neigung im Grundkarten-Dialog nicht ändern. Ist Neigung dort ausgeschaltet, sind die Schaltflächen für Neigung ausgeblendet. Siehe Ansicht, Zoom und Projektion.
Globus-Umschalter und Projektion
Die QuickInfo der Schaltfläche lautet „Zur Globusansicht wechseln“ oder „Zur flachen Karte wechseln“. Während Sie den Bericht bearbeiten, speichert ein Klick die Wahl auch in Projektion, sodass der Bericht so geöffnet wird. Für Leser gilt der Wechsel für die Sitzung. Siehe Ansicht, Zoom und Projektion.
Auswahlschaltflächen
Die Auswahlschaltflächen sitzen zusammen in einer Gruppe in der oberen linken Ecke. Jede erscheint, wenn ihre Einstellung eingeschaltet ist:
| Schaltfläche | Einstellung | Formatkarte | Siehe |
|---|---|---|---|
| Lasso-Auswahlwerkzeug | Lasso | Auswahl > Benutzerauswahl | Auswahl per Klick, Lasso und Kreis |
| Isochronen-Auswahlwerkzeug (eine Uhr) | Isochronen-Auswahl | Auswahl > Benutzerauswahl | Nach Reisezeit auswählen |
| Kreis-Auswahlwerkzeug | Kreisauswahl | Auswahl > Benutzerauswahl | Auswahl per Klick, Lasso und Kreis |
| Alle Auswahlen aufheben | Schaltfläche zum Aufheben der Auswahl | Benutzeroberfläche > Steuerelemente oder Auswahl > Benutzerauswahl | So filtert Icon Map Slicer |
Schaltfläche zum Aufheben der Auswahl erscheint auf beiden Formatkarten. Die beiden Schalter sind dieselbe Einstellung: Wenn Sie einen ändern, folgt der andere.
Zoomsperre
Das Vorhängeschloss ist für Leser gedacht. Seine QuickInfo lautet „Auto-Zoom auf Datenpunkte verhindern“ oder, solange es geschlossen ist, „Auto-Zoom auf Datenpunkte wieder aktivieren“. Solange es geschlossen ist, bleibt die Karte an ihrer Stelle, wenn sich die Daten ändern, zum Beispiel wenn ein anderer Datenschnitt die Karte filtert. Es gilt für die Sitzung.
Maßstäbe
Die Maßstabsleisten sitzen in der unteren linken Ecke. Schalten Sie eine beliebige Kombination aus metrisch, angloamerikanisch und Seemeilen ein.

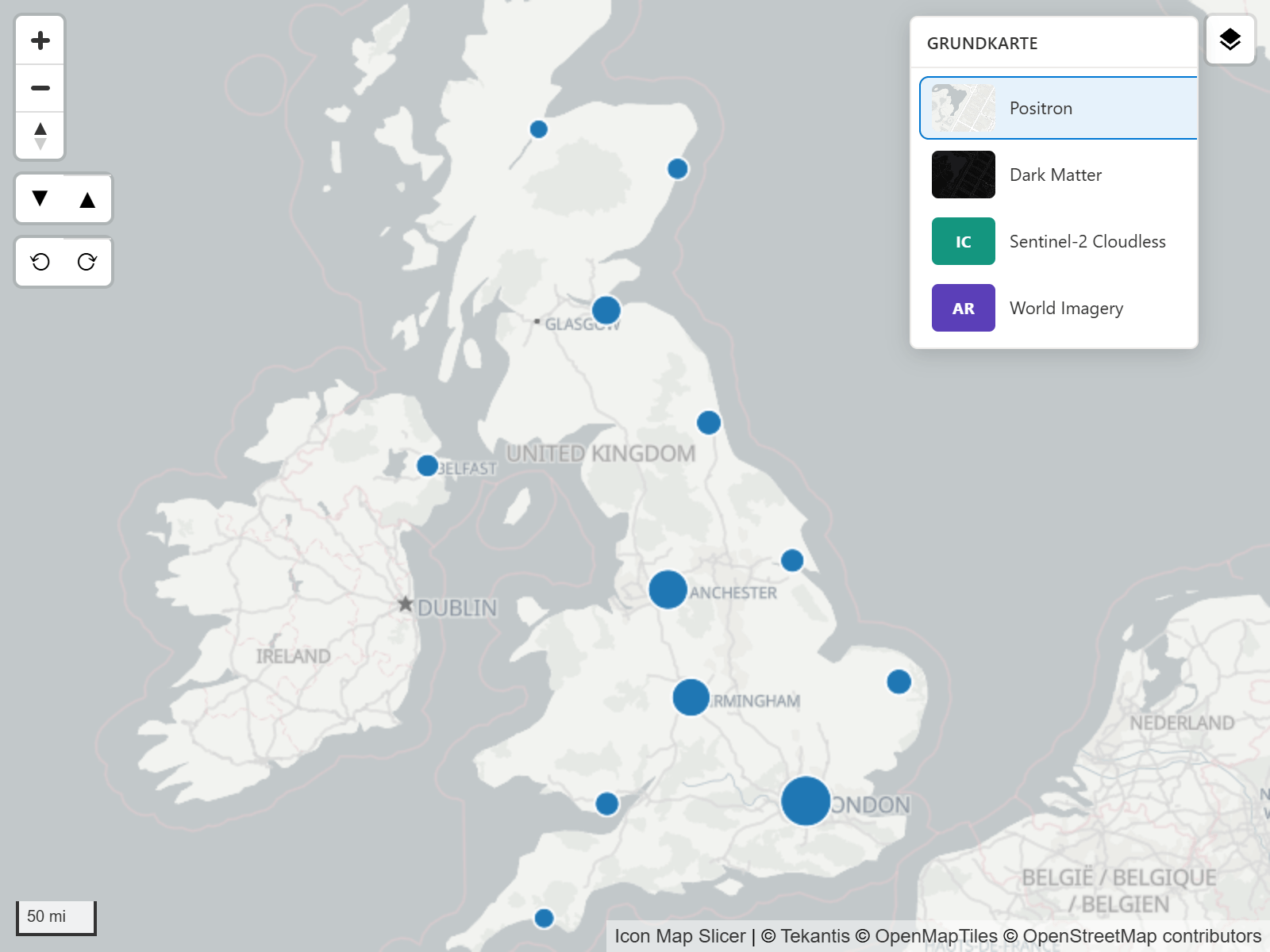

Grundkartenauswahl
Basiskartenauswahl anzeigen (in 1.1.0.9 und früher Ebenenauswahl anzeigen) fügt der oberen rechten Ecke eine Schaltfläche hinzu, die ein Panel mit Grundkarten öffnet. Ein Klick auf einen Eintrag wechselt die Grundkarte sofort, in der Leseansicht ebenso wie beim Bearbeiten.
Neu in 1.1.0.11
Was die Auswahl auflistet, hängt davon ab, wie die Grundkarten der Karte eingerichtet sind:
| Karte | QuickInfo der Schaltfläche | Das Panel listet auf |
|---|---|---|
| Eine Karte mit Grundkartenliste (Karten, die in 1.1.0.11 oder höher hinzugefügt wurden) | Grundkarte wechseln | Jede Grundkarte, die Sie im Grundkarten-Dialog hinzugefügt haben, von jedem Anbieter, wobei die aktive markiert ist. Erscheint, wenn die Liste mehr als eine Grundkarte enthält. |
| Eine Karte, deren Kartenquelle Icon Map ist | Kartenstil ändern | Die Icon Map-Grundkartenstile. |
Auf einer Karte mit Grundkartenliste steht dieselbe Einstellung auch auf der Formatkarte Hintergrundebene. Die Wahl eines Lesers gilt für die Sitzung. Während Sie den Bericht bearbeiten, wird Ihre Wahl zugleich die Grundkarte, mit der die Karte geöffnet wird. Wie Sie festlegen, welche Grundkarten angeboten werden, lesen Sie unter Der Grundkarten-Dialog.
Attribution
Die Zeile mit den Quellenangaben sitzt in der unteren rechten Ecke. Sie enthält immer einen Link zu Icon Map Slicer und die Quellenangaben der verwendeten Grundkarte und Ebenen. Text, den Sie in Zusätzliche Attribution eingeben, wird ergänzt.
Ebenensteuerelement
Das Ebenensteuerelement ist ein Panel, das die Ebenen der Karte auflistet, damit Leser sie ein- und ausblenden können. Seine Einstellungen finden Sie unter Formatbereich > Benutzeroberfläche > Ebenensteuerelement.
| Einstellung | Funktion | Standard |
|---|---|---|
| Ebenensteuerelement anzeigen | Zeigt das Panel an. | Aus |
| Position | Oben links, Oben rechts, Unten links oder Unten rechts. | Oben rechts |
| Titel | Überschrift des Panels. | Ebenen |
| Ein-/Ausblenden zulassen | Lässt Leser Ebenen ein- und ausschalten. Aus zeigt eine schreibgeschützte Liste. | Ein |
| Eingeklappt starten | Das Panel öffnet sich eingeklappt. | Ein |
Das Panel listet die eingeschalteten Datenebenen und Ebenen aus dem Icon Map-Katalog auf.
Es listet auch GeoJSON-, Shape- und KML-Referenzebenen auf, unter ihrem Titel aus der Formatkarte Legende, ihrem Dateinamen oder „Referenzebene 1“ bis „Referenzebene 5“, sowie ArcGIS-Layer, sowohl die Datenebene als auch Referenzebenen.
Was Leser ein- und ausblenden, gilt nur für ihre Sitzung. Benennen Sie eine Zeile mit der Einstellung Titel der Ebene in der Formatkarte Legende um, und setzen Sie die Legende jeder Ebene mit dem Anzeigemodus der Legende in ihre Zeile. Siehe Legende.
Größe und Position
Größe des Steuerelements legt die Größe aller Schaltflächen auf einmal fest. Jede Art von Steuerelement hat eine feste Ecke:
| Ecke | Steuerelemente |
|---|---|
| Oben links | Alle Schaltflächen: Zoom und Kompass, Neigung, Ausrichtung, Suche, Globus-Umschalter, die Auswahlschaltflächen, Zoomstufe und Zoomsperre. |
| Oben rechts | Die Grundkartenauswahl und die Etagenauswahl. Auch die Legende und das Ebenensteuerelement beginnen hier. |
| Unten links | Maßstabsleisten. |
| Unten rechts | Attribution. |
Nur die Legende und das Ebenensteuerelement lassen sich verschieben, jeweils mit ihrer eigenen Einstellung Position. Keines von beiden lässt sich ziehen.
Der Rest der Formatkarte Benutzeroberfläche
Die Gruppe QuickInfos dieser Formatkarte enthält QuickInfos zusammenfassen. Siehe QuickInfos.
Tipps und Grenzen
- Es gibt kein Entfernungswerkzeug und kein Steuerelement für Vollbild oder für den eigenen Standort. Verwenden Sie den Fokusmodus von Power BI, um das Visual zu vergrößern.
- Das Reisezeit-Panel öffnet sich rechts neben den Schaltflächen oben links. Lassen Sie bei einem schmalen Visual Platz dafür.
