Ansicht, Zoom und Projektion
Diese Einstellungen bestimmen, welchen Teil der Welt die Karte zeigt und wie Leser sich darin bewegen können: ob die Karte auf Ihre Daten zoomt, wie weit Leser zoomen und neigen können und ob die Karte flach oder ein Globus ist.
Die zwei Arten, wie eine Karte ihre Ansicht wählt
Eine Karte befindet sich in einem von zwei Modi.
- An Daten anpassen. Ist Auto-Zoom eingeschaltet (der Standard), bewegt sich die Karte so, dass sie die angezeigten Daten einrahmt. Ändert ein Datenschnitt oder Filter die Daten, rahmt die Karte sie erneut ein.
- Eine feste Ansicht. Ist Auto-Zoom ausgeschaltet, öffnet die Karte in der Ansicht, die Sie festlegen: Mittelpunkt, Zoomstufe, Neigung und Drehung.
Auto-Zoom befindet sich unter Formatbereich > Karte > Zoom. Die feste Ansicht befindet sich unter Formatbereich > Karte > Standardwerte.
Eine feste Ansicht festlegen
- Schalten Sie unter Formatbereich > Karte > Zoom den Auto-Zoom aus.
- Schwenken, zoomen, neigen und drehen Sie die Karte beim Bearbeiten des Berichts in die gewünschte Ansicht.
Die Karte schreibt die Ansicht in Standard-Breitengrad, Standard-Längengrad, Standard-Zoomstufe, Standardneigung und Standardausrichtung, während Sie sie bewegen. Sie können die Werte auch eingeben. Das geschieht nur, während Sie den Bericht bearbeiten. Wenn ein Leser die Karte bewegt, ändert sich nichts.
Einmalig an Daten anpassen
Um die Daten beim Öffnen des Berichts einzurahmen und die Ansicht danach unverändert zu lassen, lassen Sie Auto-Zoom eingeschaltet und schalten Sie Nur beim ersten Laden zoomen ein.
Icon Map Slicer kann den Rest der Berichtsseite auch auf das filtern, was die Karte zeigt: Jedes Mal, wenn ein Leser schwenkt oder zoomt, zeigen andere Visuals nur die Zeilen innerhalb der Ansicht. Siehe Nach dem Kartenausschnitt filtern.
Wo die Einstellungen liegen
Im Formatbereich befinden sich die Einstellungen dieser Seite auf der Formatkarte Karte (Gruppen Zoom und Standardwerte) und auf der Formatkarte Benutzeroberfläche (Gruppe Steuerelemente).

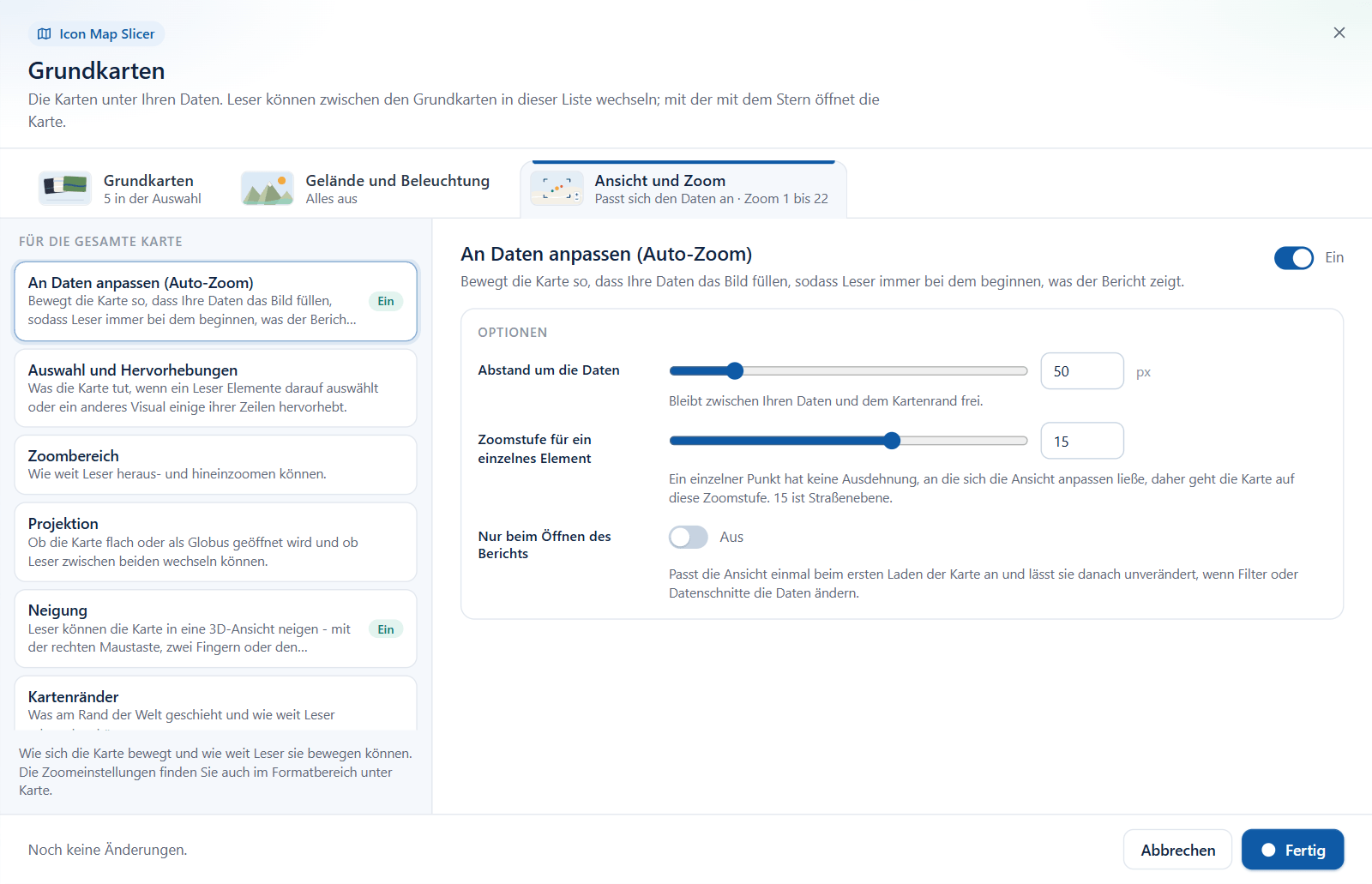

Bei Karten, die den Grundkarten-Dialog verwenden, hat die Registerkarte Ansicht und Zoom des Dialogs die meisten davon mit einfacheren Namen, dazu einige, die es nur im Dialog gibt. Wo eine Einstellung an beiden Stellen vorkommt, ändern beide dieselbe Einstellung und stimmen daher immer überein. Wie Sie den Dialog öffnen, steht unter Der Grundkarten-Dialog.
| Abschnitt im Dialog | Einstellung im Dialog | Einstellung im Formatbereich |
|---|---|---|
| An Daten anpassen (Auto-Zoom) | Der Schalter des Abschnitts | Karte > Zoom > Auto-Zoom |
| Abstand um die Daten | Karte > Zoom > Zoom-Randabstand | |
| Zoomstufe für ein einzelnes Element | Karte > Zoom > Zoomstufe bei einzelnem Element | |
| Nur beim Öffnen des Berichts | Karte > Zoom > Nur beim ersten Laden zoomen | |
| Auswahl und Hervorhebungen | Auf ausgewählte Elemente zoomen, Danach wieder herauszoomen, Beim Neuzeichnen auf die Auswahl zoomen | Nur im Dialog |
| Zoombereich | Am weitesten herausgezoomt | Karte > Zoom > Min. Zoomstufe |
| Am weitesten hineingezoomt | Karte > Zoom > Max. Zoomstufe | |
| Projektion | Die Karte wird geöffnet als | Benutzeroberfläche > Steuerelemente > Projektion |
| Globus-Schaltfläche anzeigen | Benutzeroberfläche > Steuerelemente > Globus-Umschalter | |
| Neigung | Der Schalter des Abschnitts, Stärkste Neigung | Nur im Dialog |
| Kartenränder | Welt wiederholen, Leser in einem Gebiet halten und seine vier Ränder | Nur im Dialog |
| Animation | Der Schalter des Abschnitts | Nur im Dialog |
| Dauer | Karte > Zoom > Dauer (Sekunden) |
Die Einstellungen der Standardansicht (Standard-Breitengrad, Standard-Längengrad, Standard-Zoomstufe, Standardneigung, Standardausrichtung) gibt es nur im Formatbereich.
Zoom
Formatbereich > Karte > Zoom
| Einstellung | Was sie bewirkt | Standard |
|---|---|---|
| Min. Zoomstufe | Wie weit Leser herauszoomen können. 0 zeigt die ganze Welt, 5 entspricht etwa einem Land | 1 |
| Max. Zoomstufe | Wie weit Leser hineinzoomen können. 15 ist Straßenebene. Bis zu 24 | 22 |
| Zoom-Randabstand | Der Abstand zwischen den per Auto-Zoom eingerahmten Daten und dem Kartenrand, in Pixeln | 50 |
| Zoomstufe bei einzelnem Element | Bestehen die Daten aus einem einzelnen Punkt, gibt es nichts einzurahmen, daher geht der Auto-Zoom auf diese Stufe. Unterstützt bedingte Formatierung (fx) | 15 |
| Auto-Zoom | Bewegt die Karte so, dass sie Ihre Daten einrahmt | Ein |
| Nur beim ersten Laden zoomen | Führt den Auto-Zoom einmal aus, wenn die Karte zum ersten Mal lädt, und lässt die Ansicht bei späteren Datenaktualisierungen unverändert | Aus |
| Dauer (Sekunden) | Wie lange jede Bewegung dauert, die die Karte selbst ausführt, 0 bis 10 Sekunden | 0,5 |
Einige Dinge, die Sie wissen sollten:
- Die Karte gleitet über die Dauer (Sekunden) zu ihrer neuen Ansicht. Der erste Zoom nach dem Laden der Karte wird nie animiert.
- Leser können die Ansicht für ihre Sitzung mit dem Steuerelement Zoomsperre sperren. Siehe Kartensteuerelemente.
- Eine Auswahl auf der Karte zoomt die Karte standardmäßig nicht. Sie filtert den Rest der Berichtsseite. Siehe Wie Icon Map Slicer filtert.
Die Standardansicht
Formatbereich > Karte > Standardwerte
| Einstellung | Was sie bewirkt | Standard |
|---|---|---|
| Standard-Breitengrad | Der Mittelpunkt der festen Ansicht | 51,5072 |
| Standard-Längengrad | Der Mittelpunkt der festen Ansicht | -0,1276 |
| Standard-Zoomstufe | Die Zoomstufe der festen Ansicht | 1 |
| Standardausrichtung | Die Drehung der Kamera in Grad, -180 bis 180. Das Drehen der Karte beim Bearbeiten aktualisiert den Wert | 0 |
| Standardneigung | Die Neigung der Kamera in Grad, 0 bis 85. Das Neigen der Karte beim Bearbeiten aktualisiert den Wert | 0 |
Die Karte öffnet auch dann in dieser Ansicht, wenn es keine Daten zum Einrahmen gibt.
Auf eine Auswahl zoomen
Bei Karten, die den Grundkarten-Dialog verwenden, hat der Abschnitt Auswahl und Hervorhebungen der Registerkarte Ansicht und Zoom drei Schalter. Alle sind standardmäßig ausgeschaltet.
| Einstellung | Was sie bewirkt |
|---|---|
| Auf ausgewählte Elemente zoomen | Das Auswählen von Elementen auf der Karte per Klick oder Lasso zoomt so hinein, dass sie eingerahmt werden |
| Danach wieder herauszoomen | Wird angezeigt, wenn Auf ausgewählte Elemente zoomen eingeschaltet ist. Wird die Auswahl aufgehoben, kehrt die Karte zur Ansicht aller Daten zurück, unabhängig davon, ob Auto-Zoom eingeschaltet ist |
| Beim Neuzeichnen auf die Auswahl zoomen | Jedes Mal, wenn die Karte mit ausgewählten Elementen neu gezeichnet wird, zoomt sie so, dass diese eingerahmt werden: wenn der Bericht mit einer gespeicherten Auswahl geöffnet wird, wenn ein Lesezeichen angewendet wird oder wenn ein Leser Elemente auswählt |
Keiner der beiden Zooms findet statt, solange ein Leser das Steuerelement Zoomsperre eingeschaltet hat.
Neigung und Drehung
Leser neigen und drehen die Karte durch Ziehen mit der rechten Maustaste oder mit zwei Fingern auf einem Touchscreen. Die Neigung wird in Grad gemessen: 0 blickt senkrecht nach unten, 90 blickt zum Horizont.
Um die Karte geneigt zu öffnen, legen Sie eine feste Ansicht in geneigtem Zustand fest oder geben Sie eine Standardneigung ein. Ist Auto-Zoom eingeschaltet, rahmt die Karte weiterhin Ihre Daten ein und behält die Neigung bei.
Die Schaltflächen Neigung und Ausrichtung neigen und drehen die Karte um 10 Grad pro Klick. Beide sind standardmäßig eingeschaltet, unter Formatbereich > Benutzeroberfläche > Steuerelemente.
Leser können die Karte um bis zu 85 Grad neigen. Bei Karten, die den Grundkarten-Dialog verwenden, ändert der Abschnitt Neigung der Registerkarte Ansicht und Zoom das:
| Einstellung | Was sie bewirkt | Standard |
|---|---|---|
| Neigung (der Schalter des Abschnitts) | Lässt Leser die Karte neigen. Ausgeschaltet bleibt die Kamera bei der Standardneigung: Keine Geste und keine Taste kann sie neigen | Ein |
| Stärkste Neigung | Die stärkste Neigung in Grad, 0 bis 180. Über 60 werden manche Grundkarten und Ebenen möglicherweise nicht sauber gezeichnet | 85 |
Ist die Neigung ausgeschaltet, stellen Sie Standardneigung auf 0 für eine Karte, die immer senkrecht nach unten blickt. Die Schaltflächen für Neigung sind ausgeblendet, solange die Neigung ausgeschaltet ist. Bei eingeschalteter Neigung halten sie beim Wert von Stärkste Neigung an.
Auf einer geneigten Karte werden 3D-Gebäude, 3D-Säulen, 3D-Gelände und der Himmel sichtbar. Siehe Gelände, Schummerung, Himmel und Beleuchtung.
Flache Karte oder Globus
Die Karte kann flach (Mercator) oder als Globus gezeichnet werden.
Formatbereich > Benutzeroberfläche > Steuerelemente
| Einstellung | Was sie bewirkt | Standard |
|---|---|---|
| Globus-Umschalter | Zeigt eine Schaltfläche auf der Karte, die zwischen der flachen Ansicht und dem Globus wechselt | Aus |
| Projektion | Mercator (flach) oder Globus: die Projektion, mit der die Karte öffnet | Mercator (flach) |
- Während Sie den Bericht bearbeiten, speichert die Auswahl der Globus-Schaltfläche auf der Karte auch die Projektion. Der Klick eines Lesers gilt für seine Sitzung.
- Wenn Sie nah hineinzoomen, wechselt der Globus von selbst zur flachen Ansicht.
- Die Projektion bleibt gleich, wenn die Grundkarte wechselt.
- Das Leuchten um den Globus wird durch Atmosphärenübergang in den Einstellungen unter Himmel festgelegt. Siehe Gelände, Schummerung, Himmel und Beleuchtung.
Die übrigen Steuerelemente der Formatkarte, darunter Zoomschaltflächen, die Anzeige der Zoomstufe und die Maßstabsleisten, sind unter Kartensteuerelemente beschrieben.
Weltkopien
Die flache Karte setzt sich über ihren Ost- und Westrand hinaus fort, sodass Leser einmal rundherum schwenken können und Ihre Daten auf jeder Kopie wiederholt werden.
Das ist bei jeder Karte eingeschaltet. Bei Karten, die den Grundkarten-Dialog verwenden, können Sie es mit Welt wiederholen im Abschnitt Kartenränder der Registerkarte Ansicht und Zoom ausschalten. Ausgeschaltet wird die Welt nur einmal gezeigt.
Weltkopien haben keine Wirkung auf dem Globus, der eine einzige Welt ist.
Leser in einem Gebiet halten
Bei Karten, die den Grundkarten-Dialog verwenden, können Sie verhindern, dass Leser aus einem Gebiet herausschwenken oder herauszoomen. Im Abschnitt Kartenränder der Registerkarte Ansicht und Zoom:
- Schalten Sie Leser in einem Gebiet halten ein.
- Geben Sie Westrand (Längengrad), Ostrand (Längengrad), Nordrand (Breitengrad) und Südrand (Breitengrad) ein, oder wählen Sie Den Bereich verwenden, den die Karte jetzt zeigt, um sie aus der aktuellen Ansicht der Berichtskarte zu übernehmen.
- Wählen Sie Änderungen übernehmen.
Die Karte lässt sich dann nicht mehr über das Rechteck hinaus verschieben oder zoomen. Das Rechteck wird ignoriert, wenn sein Westrand nicht kleiner als sein Ostrand oder sein Südrand nicht kleiner als sein Nordrand ist.
Animation
Die Bewegungen, die die Karte selbst ausführt, etwa der Auto-Zoom, gleiten über die Dauer (Sekunden) zur neuen Ansicht. Das ist bei jeder Karte eingeschaltet.
Bei Karten, die den Grundkarten-Dialog verwenden, kann der Abschnitt Animation der Registerkarte Ansicht und Zoom dies ausschalten. Die Karte springt dann direkt zu jeder neuen Ansicht.
Tipps und Grenzen
- Bewegt sich die Karte immer wieder von der Ansicht weg, die Sie festgelegt haben, ist Auto-Zoom eingeschaltet. Schalten Sie ihn aus oder verwenden Sie Nur beim ersten Laden zoomen.
- Folgt die Karte Ihren Datenschnitten nicht, prüfen Sie Nur beim ersten Laden zoomen und ob ein Leser das Steuerelement Zoomsperre eingeschaltet hat.
- Die Karte zoomt stufenlos, daher gibt es keine Einstellung für die Zoomschrittweite.
