Vue, zoom et projection

Ces paramètres déterminent quelle partie du monde la carte affiche et comment les lecteurs peuvent s'y déplacer : si la carte zoome sur vos données, jusqu'où les lecteurs peuvent zoomer et incliner, et si la carte est plane ou en globe.

Les deux façons dont une carte choisit sa vue

Une carte est dans l'un de ces deux modes.

• Ajustement aux données. Quand Zoom automatique est activé (valeur par défaut), la carte se déplace pour cadrer les données qu'elle affiche. Quand un segment ou un filtre modifie les données, la carte les cadre à nouveau.
• Une vue fixe. Quand Zoom automatique est désactivé, la carte s'ouvre sur la vue que vous définissez : un centre, un niveau de zoom, une inclinaison et une rotation.

Zoom automatique se trouve dans Volet Format > Carte > Zoom. La vue fixe se trouve dans Volet Format > Carte > Valeurs par défaut.

Définir une vue fixe

1. Dans Volet Format > Carte > Zoom, désactivez Zoom automatique.
2. Pendant que vous modifiez le rapport, déplacez, zoomez, inclinez et faites pivoter la carte jusqu'à la vue voulue.

La carte écrit la vue dans Latitude par défaut, Longitude par défaut, Niveau de zoom par défaut, Inclinaison par défaut et Cap par défaut à mesure que vous la déplacez. Vous pouvez aussi saisir les valeurs. Cela ne se produit que pendant que vous modifiez le rapport. Un lecteur qui déplace la carte ne modifie rien.

Ajuster aux données, une seule fois

Pour cadrer les données à l'ouverture du rapport puis laisser la vue telle quelle, gardez Zoom automatique activé et activez Zoomer uniquement au chargement initial.

Où se trouvent les paramètres

Dans le volet Format, les paramètres de cette page se trouvent sur la carte Carte (groupes Zoom et Valeurs par défaut) et sur la carte Interface utilisateur (groupe Contrôles).

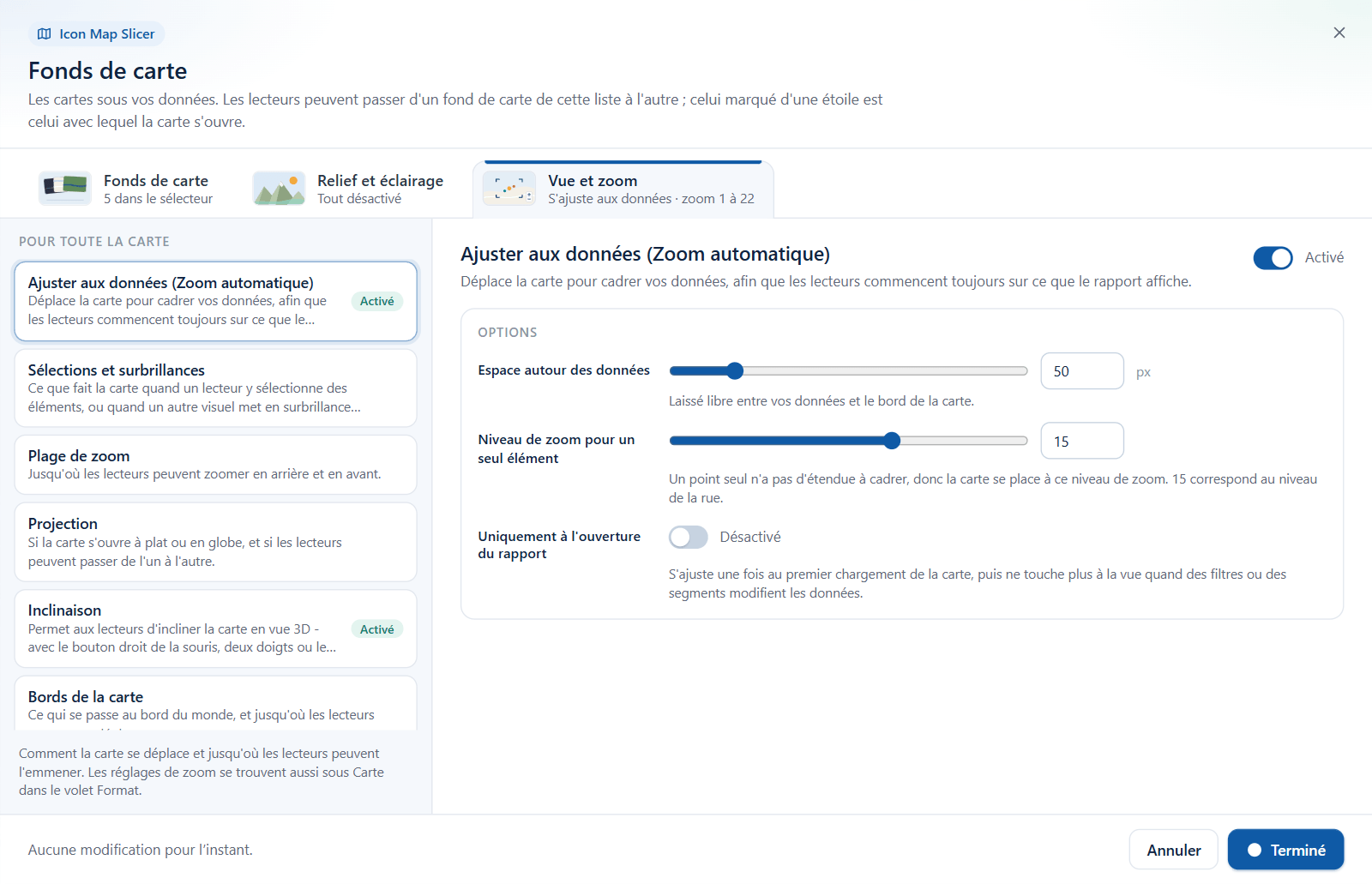

Sur les cartes qui utilisent la boîte de dialogue Fonds de carte, l'onglet Vue et zoom de la boîte de dialogue en contient la plupart, sous des noms plus simples, ainsi que quelques-uns qui n'existent que dans la boîte de dialogue. Quand un paramètre figure aux deux endroits, les deux modifient le même paramètre et concordent donc toujours. Consultez La boîte de dialogue Fonds de carte pour savoir comment l'ouvrir.

Les paramètres de la vue par défaut (Latitude par défaut, Longitude par défaut, Niveau de zoom par défaut, Inclinaison par défaut, Cap par défaut) se trouvent uniquement dans le volet Format.

Zoom

Volet Format > Carte > Zoom

Quelques points à connaître :

• La carte glisse vers sa nouvelle vue pendant Durée (secondes). Le premier zoom après le chargement de la carte n'est jamais animé.
• Les lecteurs peuvent verrouiller la vue pour leur session avec le contrôle Verrouillage du zoom. Consultez Contrôles de la carte.
• Par défaut, sélectionner des éléments sur la carte ne la fait pas zoomer. Cela filtre le reste de la page de rapport. Consultez Comment Icon Map Slicer filtre.

La vue par défaut

Volet Format > Carte > Valeurs par défaut

La carte s'ouvre aussi sur cette vue quand il n'y a aucune donnée à cadrer.

Zoomer sur une sélection

Sur les cartes qui utilisent la boîte de dialogue Fonds de carte, la section Sélections et surbrillances de l'onglet Vue et zoom comporte trois commutateurs. Tous sont désactivés par défaut.

Aucun de ces deux zooms ne se produit tant qu'un lecteur a activé le contrôle Verrouillage du zoom.

Inclinaison et rotation

Les lecteurs inclinent et font pivoter la carte en faisant glisser avec le bouton droit de la souris, ou avec deux doigts sur un écran tactile. L'inclinaison se mesure en degrés : 0 regarde à la verticale, 90 regarde vers l'horizon.

Pour ouvrir la carte inclinée, définissez une vue fixe pendant qu'elle est inclinée, ou saisissez une Inclinaison par défaut. Quand Zoom automatique est activé, la carte cadre toujours vos données et conserve l'inclinaison.

Les boutons Inclinaison et Cap inclinent et font pivoter la carte de 10 degrés par clic. Tous deux sont activés par défaut, dans Volet Format > Interface utilisateur > Contrôles.

Les lecteurs peuvent incliner la carte jusqu'à 85 degrés. Sur les cartes qui utilisent la boîte de dialogue Fonds de carte, la section Inclinaison de l'onglet Vue et zoom permet de modifier cela :

Quand l'inclinaison est désactivée, réglez Inclinaison par défaut sur 0 pour une carte qui regarde toujours à la verticale. Les boutons Inclinaison sont masqués tant que l'inclinaison est désactivée. Quand elle est activée, ils s'arrêtent à l'Inclinaison la plus forte.

C'est sur une carte inclinée que les bâtiments 3D, les colonnes 3D, le terrain 3D et le ciel deviennent visibles. Consultez Relief, ombrage, ciel et éclairage.

Carte plane ou globe

La carte peut être dessinée à plat (Mercator) ou sous forme de globe.

Volet Format > Interface utilisateur > Contrôles

• Pendant que vous modifiez le rapport, sélectionner le bouton du globe sur la carte enregistre aussi la Projection. Le clic d'un lecteur dure le temps de sa session.
• Quand vous zoomez de près, le globe passe de lui-même à la vue plane.
• La projection reste la même quand le fond de carte change.
• Le halo autour du globe se règle avec Fondu de l'atmosphère dans les paramètres Ciel. Consultez Relief, ombrage, ciel et éclairage.

Les autres contrôles de la carte du volet Format, notamment les boutons de zoom, l'affichage du niveau de zoom et les barres d'échelle, sont décrits dans Contrôles de la carte.

Copies du monde

La carte plane se prolonge au-delà de ses bords est et ouest : les lecteurs peuvent en faire le tour complet, et vos données se répètent sur chaque copie.

Ce comportement est activé pour toutes les cartes. Sur les cartes qui utilisent la boîte de dialogue Fonds de carte, vous pouvez le désactiver avec Répéter le monde dans la section Bords de la carte de l'onglet Vue et zoom. Désactivé, il affiche le monde une seule fois.

Les copies du monde n'ont aucun effet sur le globe, qui est un monde unique.

Garder les lecteurs dans une zone

Sur les cartes qui utilisent la boîte de dialogue Fonds de carte, vous pouvez empêcher les lecteurs de faire glisser la carte ou de dézoomer hors d'une zone. Dans la section Bords de la carte de l'onglet Vue et zoom :

1. Activez Garder les lecteurs dans une zone.
2. Saisissez Bord ouest (longitude), Bord est (longitude), Bord nord (latitude) et Bord sud (latitude), ou sélectionnez Utiliser la zone actuellement affichée par la carte pour les reprendre de la vue actuelle de la carte du rapport.
3. Sélectionnez Appliquer les modifications.

La carte ne peut alors plus être déplacée ni zoomée hors du cadre. Le cadre est ignoré sauf si son bord ouest est inférieur à son bord est et son bord sud inférieur à son bord nord.

Animation

Les déplacements que la carte effectue elle-même, comme le zoom automatique, glissent vers la nouvelle vue pendant Durée (secondes). Ce comportement est activé pour toutes les cartes.

Sur les cartes qui utilisent la boîte de dialogue Fonds de carte, la section Animation de l'onglet Vue et zoom permet de le désactiver. La carte passe alors directement à chaque nouvelle vue.

Conseils et limites

• Si la carte s'éloigne sans cesse de la vue que vous avez définie, Zoom automatique est activé. Désactivez-le, ou utilisez Zoomer uniquement au chargement initial.
• Si la carte ne suit pas vos segments, vérifiez Zoomer uniquement au chargement initial, et si un lecteur a activé le contrôle Verrouillage du zoom.
• La carte zoome de façon fluide : il n'y a donc pas de paramètre d'incrément de zoom.
