Formes depuis des fichiers

Cette couche dessine les formes d'un fichier, comme des régions, des zones postales ou des territoires de vente, et joint chaque forme à une ligne de vos données. Les formes avec correspondance prennent leur couleur dans vos données, affichent vos info-bulles et peuvent être sélectionnées. Utilisez-la pour les cartes choroplèthes lorsque vous disposez des limites sous forme de fichier.

Ce qu'il vous faut

Ajoutez ces champs au visuel :

Ajoutez des champs à Info-bulles pour les valeurs affichées lorsque vous pointez sur une forme.

Ces champs doivent être vides sur la ligne, sinon la ligne appartient à une autre couche : Image / WKT / GeoJSON, Longitude (X), Latitude (Y), Longitude de destination, Latitude de destination, Taille du cercle, Pondération de la carte thermique et Pondération de cellule (H3/S2/A5/Geohash). Consultez Combiner plusieurs couches dans une carte.

Il vous faut aussi le fichier lui-même. Vous pouvez le charger dans le rapport ou créer un lien vers lui. Consultez Charger ou lier.

Fonctionnement de la jointure

Chaque forme d'un fichier porte des propriétés, par exemple un code et un nom. La couche compare la valeur de Référence d'entité à une propriété de chaque forme. Lorsqu'elles sont identiques, la forme est associée à cette ligne.

• Une forme avec correspondance prend la mise en forme, les info-bulles et l'étiquette de données de la ligne, et peut être sélectionnée.
• Une forme sans ligne correspondante est sans correspondance. Elle est dessinée dans les couleurs des éléments sans correspondance, ou supprimée si vous activez Supprimer les formes sans correspondance.
• La comparaison est exacte. TX ne correspond pas à tx, et 12 ne correspond pas à 012. Un espace parasite dans l'une des valeurs empêche la correspondance.
• Si plusieurs lignes ont la même valeur de Référence d'entité, la première ligne est utilisée. Si plusieurs formes ont la même valeur, elles prennent toutes la mise en forme de cette ligne.

La propriété à comparer se définit dans Propriété à faire correspondre au champ de référence d'entité. Laissée sur Toutes, la couche la détermine elle-même : elle utilise une propriété portant le même nom que votre champ Référence d'entité s'il en existe une, sinon la première propriété dont la valeur correspond à l'une de vos lignes. Nommer la propriété est plus rapide et évite une correspondance sur la mauvaise propriété. Les noms de propriétés respectent la casse.

Ajouter la couche

1. Ajoutez ID et Référence d'entité au visuel.
2. Dans le volet Format, ouvrez Gestionnaire de couches et activez Ouvrir le Gestionnaire de couches.

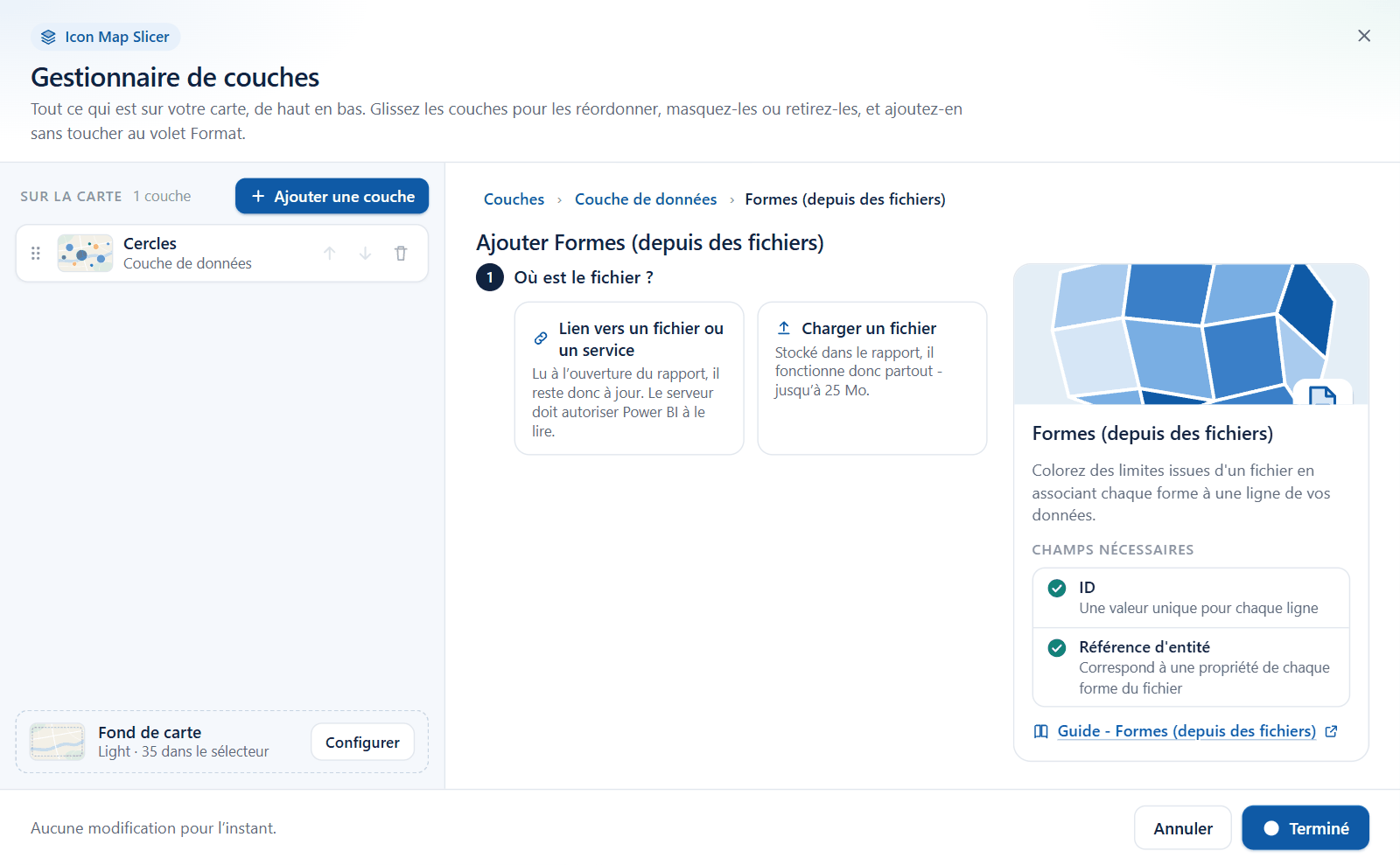

3. Sélectionnez Ajouter une couche, puis Couche de données, puis la vignette Formes (depuis des fichiers).
4. Dans Où est le fichier ?, choisissez Charger un fichier ou Lien vers un fichier ou un service.
5. Chargement : définissez le remplissage et le contour dans Style et options, puis sélectionnez Choisir un fichier. La fenêtre de chargement s'ouvre. Choisissez votre fichier, sélectionnez dans la colonne Liaison de données la propriété qui correspond à vos données, puis sélectionnez OK. Le Gestionnaire de couches revient une fois le chargement terminé.
6. Lien : collez le lien https:// vers le fichier et sélectionnez Vérifier. Choisissez la Propriété à faire correspondre à vos données, définissez le style, puis sélectionnez Ajouter à la carte et Appliquer les modifications.

L'ouverture de la fenêtre de chargement enregistre d'abord les autres modifications en attente dans le Gestionnaire de couches. Vous pouvez aussi choisir Formes (depuis des fichiers) dans le guide « Quel type de carte créez-vous ? » sur une carte vide. Consultez Ajouter une couche.

Pour colorer chaque forme à partir de vos données, sélectionnez le bouton fx à côté de Volet Format > Couches de données > Formes (depuis des fichiers) - Mise en forme du remplissage > Couleur de remplissage.

Le Gestionnaire de couches et le volet Format modifient les mêmes paramètres. Dans le volet Format, un lien se saisit dans Formes (depuis des fichiers) - Configuration > Lien de fichier ou de service, après avoir réglé Formes (depuis des fichiers) - Paramétrage > Source sur URL.

Charger ou lier

Volet Format > Couches de données > Formes (depuis des fichiers) - Paramétrage > Source permet de choisir entre Fichier chargé et URL. C'est un seul paramètre pour tous les fichiers de la couche.

Fichiers que vous pouvez charger

Les fichiers KMZ et CSV ne peuvent pas être chargés dans cette couche.

Systèmes de coordonnées. Un shapefile est converti en longitude et latitude à l'aide de son fichier .prj. Un fichier GeoJSON ou TopoJSON qui nomme son système de coordonnées dans un membre crs est converti lui aussi. Un fichier sans membre crs est considéré comme étant déjà en longitude et latitude (WGS84). Le KML est toujours en WGS84.

Limites de taille

• GeoJSON, TopoJSON, KML et shapefiles : le fichier peut être enregistré lorsqu'il pèse 100 Mo ou moins en JSON non compressé après simplification. Au-delà, OK est indisponible et la fenêtre affiche « Fichier trop volumineux pour être enregistré dans le rapport Power BI. Simplifiez davantage ou envisagez d'utiliser des tuiles vectorielles ou une couche du catalogue. »
• PMTiles : l'archive peut peser au maximum 25 Mo.

Les fichiers volumineux ralentissent le rapport bien avant ces limites. La fenêtre de chargement suggère un niveau de simplification qui ramène le fichier à 30 Mo ou moins, et un fichier plus petit est encore préférable. Pour les très grands jeux de limites, utilisez les Tuiles vectorielles ou une couche du catalogue Icon Map.

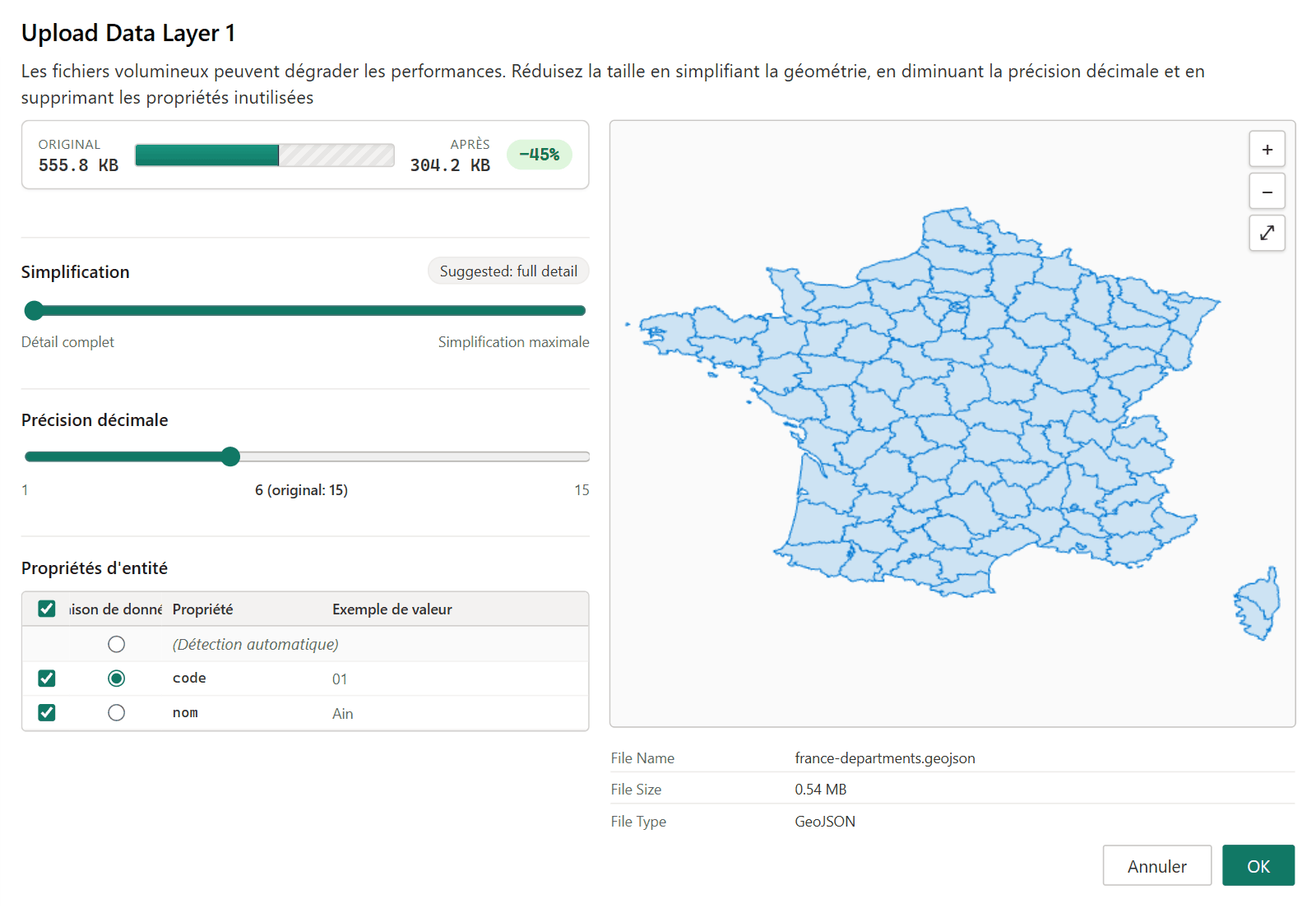

La fenêtre de chargement

Une fois le fichier déposé ou choisi, la fenêtre affiche un aperçu dans lequel vous pouvez zoomer et vous déplacer, ainsi que ces commandes :

• Simplification - de Détail complet à Simplification maximale. La simplification supprime des points des contours pour réduire la taille du fichier. Les frontières communes à deux formes restent communes. Sélectionnez la pastille Suggested pour appliquer le degré suggéré.
• Précision décimale - le nombre de décimales conservées dans chaque coordonnée. Moins de décimales donnent un fichier plus petit.
• Propriétés d'entité - chaque propriété du fichier avec un exemple de valeur. Décochez la case des propriétés dont vous n'avez pas besoin : elles sont alors exclues du fichier stocké. Dans la colonne Liaison de données, choisissez la propriété qui contient les valeurs de votre champ Référence d'entité, ou laissez (Détection automatique) sélectionné.
• Original et Après indiquent la taille avant et après vos choix.

Sélectionnez OK pour stocker le fichier dans le rapport. Pour remplacer un fichier, chargez-en un autre au même emplacement. Supprimer le fichier existant dans la fenêtre de chargement l'efface.

Lier un fichier

Le lien doit pointer vers un fichier situé sur un serveur qui autorise Power BI à le lire (CORS). Si le fichier nomme un système de coordonnées dans un membre crs, il est converti en longitude et latitude. Le lien accepte la mise en forme conditionnelle : une mesure peut donc le fournir.

Un lien peut désigner un fichier GeoJSON, TopoJSON, KML ou KMZ, un fichier CSV avec des colonnes de latitude et de longitude, ou un service WFS. Dans le volet Format, il se saisit dans Lien de fichier ou de service.

Si le serveur n'autorise pas Power BI à lire le fichier, Vérifier dans le Gestionnaire de couches le signale et propose Le lire via le proxy CORS Icon Map (seulement pour des serveurs de confiance). Le proxy n'est jamais proposé ni utilisé quand Environnement isolé est activé ou que votre licence l'exclut. Sinon, téléchargez le fichier et chargez-le à la place.

Colorer les formes

À partir de vos données avec la mise en forme conditionnelle

Sélectionnez le bouton fx à côté de Couleur de remplissage. Vous pouvez utiliser un dégradé, des règles ou une valeur de champ, comme dans n'importe quel visuel Power BI. Consultez Mise en forme conditionnelle. La couleur, la transparence et la largeur du contour acceptent fx de la même façon.

Styles de remplissage, points et 3D

• Style de remplissage peut être Pleine, Hachuré (rayures diagonales, avec Largeur des hachures) ou Motif (un motif de la bibliothèque ouverte avec Afficher la bibliothèque de motifs, ou une URL d'image dans URL du motif / de l'image).
• Les entités ponctuelles du fichier sont dessinées sous forme de cercles. Taille du cercle définit le rayon en pixels.
• Les entités linéaires sont dessinées avec la couleur, la largeur et la transparence du contour.
• Hauteur d'extrusion du polygone élève les polygones avec correspondance en blocs 3D, en mètres, jusqu'à 1 000 000. Ce paramètre accepte la mise en forme conditionnelle : la hauteur peut donc provenir d'une mesure. Inclinez la carte pour voir la hauteur.

Formes sans correspondance

Les formes sans ligne correspondante sont dessinées avec les paramètres de Formes (depuis des fichiers) - Mise en forme des éléments sans correspondance, en gris par défaut. Elles ne peuvent pas être sélectionnées. Lorsque Remplacer la mise en forme des éléments sans correspondance est désactivé, une forme sans correspondance qui porte sa propre couleur de remplissage dans le fichier garde cette couleur. Activez Supprimer les formes sans correspondance pour les masquer complètement.

Explorer d'un fichier à l'autre

Une couche de formes peut contenir jusqu'à cinq fichiers. Afficher plusieurs couches sous forme de dans Formes (depuis des fichiers) - Paramétrage détermine comment ils sont utilisés :

• Exploration - un seul fichier est sur la carte à la fois, et les boutons d'exploration de Power BI permettent de passer de l'un à l'autre.
• Plusieurs couches - tous les fichiers sont dessinés ensemble.

Pour configurer l'exploration :

1. Placez une hiérarchie dans le puits de champs ID, par exemple Pays, puis Région, puis District.
2. Dans Formes (depuis des fichiers) - Paramétrage, laissez Afficher plusieurs couches sous forme de sur Exploration et réglez Nombre de niveaux d'exploration sur le nombre de niveaux.
3. Choisissez un niveau dans Appliquer les paramètres à :. Les groupes situés en dessous affichent alors les paramètres de ce niveau. Chargez ou liez son fichier, puis définissez sa propriété de correspondance et sa mise en forme.
4. Répétez l'opération pour chaque niveau.

Lorsqu'un utilisateur du rapport explore au niveau inférieur, la carte passe au fichier de ce niveau. Le niveau 1 est utilisé au sommet de la hiérarchie, le niveau 2 après une première exploration, et ainsi de suite. Chaque niveau a son propre fichier, sa propriété de correspondance, sa mise en forme et ses paramètres d'info-bulle.

Pour Référence d'entité, ajoutez soit un seul champ qui contient la bonne clé à chaque niveau, soit un champ par niveau dans le même ordre que la hiérarchie. Avec plusieurs champs, le premier est utilisé au niveau 1, le deuxième au niveau 2, et ainsi de suite.

Avec des liens, un niveau qui n'a pas son propre lien utilise celui du niveau 1.

Plusieurs fichiers à la fois

Réglez Afficher plusieurs couches sous forme de sur Plusieurs couches et définissez Nombre de couches. Chaque couche possède un paramètre Champ de référence d'entité qui choisit auquel de vos champs Référence d'entité elle est jointe, et son propre Z-Index pour l'ordre de dessin. Une ligne de données est dessinée lorsqu'elle a une valeur dans le champ Référence d'entité d'au moins une couche.

Dans le Gestionnaire de couches, ajouter une deuxième couche Formes (depuis des fichiers) à une carte qui a un seul fichier fait passer la couche en mode Plusieurs couches. Une carte déjà configurée pour l'exploration conserve l'exploration, et le nouveau fichier devient le niveau suivant.

Archives PMTiles

Une archive PMTiles contient des formes sous forme de tuiles vectorielles, déjà simplifiées pour chaque niveau de zoom. En charger une vous permet de stocker dans un rapport des limites bien plus détaillées qu'un fichier GeoJSON de même taille.

• L'archive peut peser au maximum 25 Mo et doit contenir des entités vectorielles, pas des images.
• Dans la fenêtre de chargement, choisissez la Couche à utiliser. Une archive peut contenir plusieurs couches, et une seule est dessinée pour chaque archive chargée. Choisissez ensuite la Propriété de correspondance, ou laissez Toute propriété.
• Il n'y a pas de réglage de simplification ni de précision, car l'archive est déjà simplifiée.
• Lors de la correspondance, les espaces autour des valeurs sont ignorés.
• La carte zoome sur les formes avec correspondance, pas sur toute l'archive.

Pour les archives de plus de 25 Mo, hébergez l'archive et utilisez la couche Tuiles vectorielles.

Cartes d'intérieur (IMDF)

Une archive IMDF est un zip qui décrit l'intérieur d'un bâtiment : unités, murs, ouvertures, équipements fixes, niveaux et services. Elle est importée en pleine précision, sans simplification. Les formes gardent les couleurs du fichier.

• Importer des fichiers IMDF (plans d'intérieur) en 3D, dans la fenêtre de chargement, est activé par défaut. Ce paramètre élève les murs et empile les étages. Désactivez-le pour obtenir un plan d'étage à plat.
• Lorsque le fichier comporte plusieurs niveaux, un sélecteur de niveau apparaît sur la carte pour que les utilisateurs du rapport puissent choisir un étage. En 3D, le sélecteur comporte aussi un bouton qui affiche tous les niveaux à la fois.

Sélection, info-bulles et étiquettes

• Cliquez sur une forme avec correspondance pour sélectionner sa ligne et filtrer le reste de la page de rapport. Maintenez Ctrl ou Maj enfoncé pour ajouter à la sélection. Les formes que vous n'avez pas sélectionnées s'estompent jusqu'à 80 % de transparence par défaut, selon Transparence des éléments non sélectionnés dans Volet Format > Sélection > Mise en forme. Consultez Comment Icon Map Slicer filtre.
• Pointer sur une forme avec correspondance affiche les champs de Info-bulles. Ajouter une propriété à l'info-bulle ajoute la propriété associée. Ajouter toutes les propriétés à l'info-bulle ajoute toutes les propriétés de la forme.
• Ajouter des info-bulles aux formes sans correspondance affiche les propriétés du fichier sur les formes sans correspondance. Activez aussi l'un des deux paramètres ci-dessus, afin qu'il y ait quelque chose à afficher.
• Les formes avec correspondance peuvent porter une étiquette de données. Consultez Étiquettes de données.
• La carte zoome sur les formes avec correspondance dont les lignes ont Inclure dans le zoom automatique réglé sur Oui.

Paramètres

Tous les paramètres se trouvent dans Volet Format > Couches de données. Avec plusieurs niveaux ou couches, les titres des groupes incluent le numéro du niveau ou de la couche, et les groupes affichent celui qui est choisi dans Appliquer les paramètres à :. Par exemple, Formes (depuis des fichiers) - Niveau 2 : Configuration ou Formes (depuis des fichiers) - Couche 2 : Mise en forme du remplissage. Les paramètres marqués fx acceptent la mise en forme conditionnelle.

Formes (depuis des fichiers) - Paramétrage

Formes (depuis des fichiers) - Configuration

Formes (depuis des fichiers) - Mise en forme du remplissage

Formes (depuis des fichiers) - Mise en forme du contour

Ce groupe contient les paramètres du contour. Avec plusieurs niveaux ou couches, il est numéroté, par exemple Formes (depuis des fichiers) - Niveau 2 : Mise en forme du contour.

Formes (depuis des fichiers) - Mise en forme des éléments sans correspondance

Dans le Gestionnaire de couches

Chaque fichier est une ligne du Gestionnaire de couches, nommée d'après le fichier ou le lien. Sélectionnez la ligne pour modifier :

• Source - Lien de fichier ou de service, Propriété à faire correspondre à vos données et Masquer les formes sans ligne correspondante. Remplacer le lien ou le fichier change la source et conserve la position et le style de la couche.
• Style - Remplissage, Contour et Épaisseur du contour, utilisés lorsque la couche n'a pas de couleur issue de vos données.
• Sur la carte - Visible, Visible au zoom et Toutes les propriétés dans l’info-bulle.

Le bouton en forme d'œil masque un fichier sans le supprimer. Seul le dernier fichier peut être supprimé avec le bouton de la corbeille. Les fichiers qui le précèdent peuvent être masqués. Consultez Modifier, réordonner et retirer des couches.

Conseils et limites

• Rien n'est coloré. Les valeurs de Référence d'entité ne correspondent pas à la propriété. Vérifiez la casse, les zéros non significatifs et les espaces parasites, et réglez Propriété à faire correspondre au champ de référence d'entité sur la bonne propriété.

• Gardez des fichiers légers. Simplifiez autant que possible tant que la carte reste correcte aux niveaux de zoom que vous utilisez. C'est l'amélioration la plus efficace pour la vitesse d'une carte de formes.

• Une ligne par forme. Si vos données comptent plusieurs lignes pour une forme, résumez-les afin que chaque valeur de Référence d'entité apparaisse une seule fois.

• Jusqu'à cinq fichiers, et une seule couche de chaque archive PMTiles.

• Un rapport créé dans Icon Map Pro avec un type de couleur dégradé ou texte pour le remplissage ou le contour dessine ici la seule Couleur de remplissage et la seule Couleur du contour. Icon Map Slicer n'a pas de paramètre de type de couleur pour cette couche.
