Vista, zoom y proyección
Estos ajustes deciden qué parte del mundo muestra el mapa y cómo pueden moverse por él los lectores: si el mapa hace zoom a sus datos, hasta dónde pueden los lectores hacer zoom e inclinar, y si el mapa es plano o un globo.
Las dos formas en que un mapa elige su vista
Un mapa está en uno de dos modos.
- Ajuste a los datos. Con Zoom automático activado (el valor predeterminado), el mapa se mueve para encuadrar los datos que muestra. Cuando una segmentación de datos o un filtro cambia los datos, el mapa los vuelve a encuadrar.
- Una vista fija. Con Zoom automático desactivado, el mapa se abre en la vista que usted define: un centro, un nivel de zoom, una inclinación y una rotación.
Zoom automático está en panel Formato > Mapa > Zoom. La vista fija está en panel Formato > Mapa > Valores predeterminados.
Definir una vista fija
- En panel Formato > Mapa > Zoom, desactive Zoom automático.
- Mientras edita el informe, desplace, acerque, incline y rote el mapa hasta la vista que quiera.
El mapa escribe la vista en Latitud predeterminada, Longitud predeterminada, Nivel de zoom predeterminado, Inclinación predeterminada y Rumbo predeterminado a medida que lo mueve. También puede escribir los valores. Esto solo ocurre mientras edita el informe. Un lector que mueve el mapa no cambia nada.
Ajustar a los datos, una sola vez
Para encuadrar los datos cuando se abre el informe y dejar después la vista como está, mantenga Zoom automático activado y active Aplicar el zoom solo en la carga inicial.
Icon Map Slicer también puede filtrar el resto de la página del informe según lo que muestra el mapa: cada vez que un lector desplaza el mapa o hace zoom, los demás objetos visuales muestran solo las filas que quedan dentro de la vista. Consulte Filtrar por la vista del mapa.
Dónde están los ajustes
En el panel Formato, los ajustes de esta página están en la tarjeta Mapa (grupos Zoom y Valores predeterminados) y en la tarjeta Interfaz de usuario (grupo Controles).

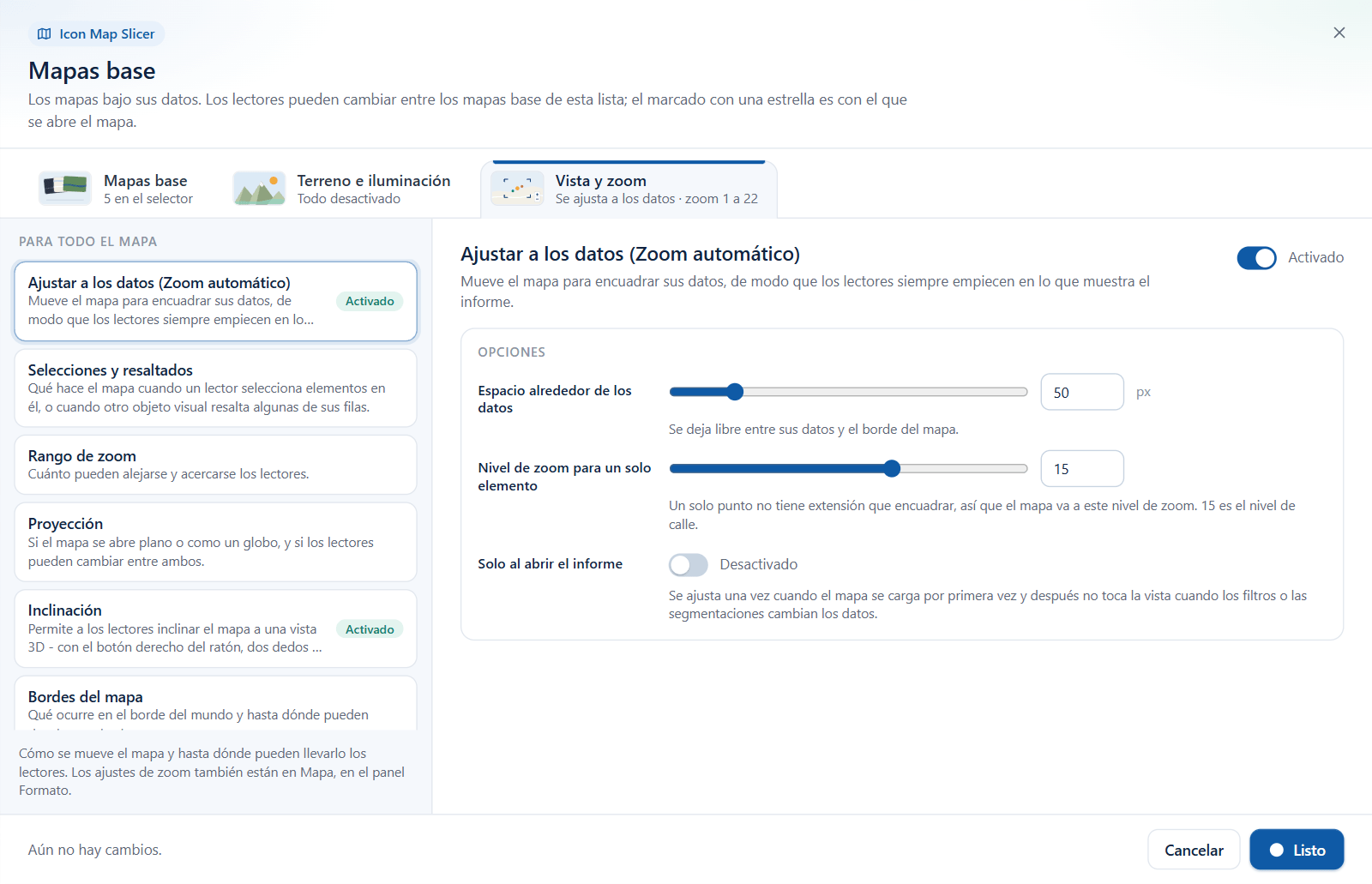

En los mapas que usan el cuadro de diálogo Mapas base, la pestaña Vista y zoom del cuadro de diálogo tiene la mayoría de ellos con nombres más sencillos, y algunos más que solo están en el cuadro de diálogo. Cuando un ajuste está en ambos lugares, los dos cambian el mismo ajuste, así que siempre coinciden. Consulte El cuadro de diálogo Mapas base para saber cómo abrirlo.
| Sección del cuadro de diálogo | Ajuste en el cuadro de diálogo | Ajuste en el panel Formato |
|---|---|---|
| Ajustar a los datos (Zoom automático) | El interruptor de la sección | Mapa > Zoom > Zoom automático |
| Espacio alrededor de los datos | Mapa > Zoom > Margen del zoom | |
| Nivel de zoom para un solo elemento | Mapa > Zoom > Nivel de zoom con un solo elemento | |
| Solo al abrir el informe | Mapa > Zoom > Aplicar el zoom solo en la carga inicial | |
| Selecciones y resaltados | Zoom a los elementos seleccionados, Volver a alejar después, Hacer zoom a la selección al volver a dibujar el mapa | Solo en el cuadro de diálogo |
| Rango de zoom | Máximo alejamiento | Mapa > Zoom > Nivel de zoom mínimo |
| Máximo acercamiento | Mapa > Zoom > Nivel de zoom máximo | |
| Proyección | El mapa se abre como | Interfaz de usuario > Controles > Proyección |
| Mostrar el botón del globo | Interfaz de usuario > Controles > Alternador de globo | |
| Inclinación | El interruptor de la sección, Inclinación máxima permitida | Solo en el cuadro de diálogo |
| Bordes del mapa | Repetir el mundo, Mantener a los lectores dentro de un área y sus cuatro bordes | Solo en el cuadro de diálogo |
| Animación | El interruptor de la sección | Solo en el cuadro de diálogo |
| Duración | Mapa > Zoom > Duración (segundos) |
Los ajustes de la vista predeterminada (Latitud predeterminada, Longitud predeterminada, Nivel de zoom predeterminado, Inclinación predeterminada, Rumbo predeterminado) solo están en el panel Formato.
Zoom
panel Formato > Mapa > Zoom
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| Nivel de zoom mínimo | Hasta dónde pueden alejarse los lectores. 0 muestra todo el mundo, 5 es aproximadamente un país | 1 |
| Nivel de zoom máximo | Hasta dónde pueden acercarse los lectores. 15 es el nivel de calle. Hasta 24 | 22 |
| Margen del zoom | Espacio que se mantiene entre los datos con zoom automático y el borde del mapa, en píxeles | 50 |
| Nivel de zoom con un solo elemento | Cuando los datos son un único punto no hay nada que encuadrar, así que el zoom automático va a este nivel. Admite formato condicional (fx) | 15 |
| Zoom automático | Mueve el mapa para encuadrar sus datos | Activado |
| Aplicar el zoom solo en la carga inicial | Hace zoom automático una vez cuando el mapa se carga por primera vez y deja la vista como está en las actualizaciones de datos posteriores | Desactivado |
| Duración (segundos) | Cuánto dura cada movimiento que hace el propio mapa, de 0 a 10 segundos | 0.5 |
Algunas cosas que conviene saber:
- El mapa se desliza hasta su nueva vista durante Duración (segundos). El primer zoom después de cargarse el mapa nunca se anima.
- Los lectores pueden bloquear la vista durante su sesión con el control Bloqueo del zoom. Consulte Controles del mapa.
- Seleccionar elementos en el mapa no hace zoom de forma predeterminada. Filtra el resto de la página del informe. Consulte Cómo filtra Icon Map Slicer.
La vista predeterminada
panel Formato > Mapa > Valores predeterminados
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| Latitud predeterminada | El centro de la vista fija | 51.5072 |
| Longitud predeterminada | El centro de la vista fija | -0.1276 |
| Nivel de zoom predeterminado | El nivel de zoom de la vista fija | 1 |
| Rumbo predeterminado | La rotación de la cámara en grados, de -180 a 180. Rotar el mapa mientras se edita lo actualiza | 0 |
| Inclinación predeterminada | La inclinación de la cámara en grados, de 0 a 85. Inclinar el mapa mientras se edita la actualiza | 0 |
El mapa también se abre en esta vista cuando no hay datos que encuadrar.
Zoom a una selección
En los mapas que usan el cuadro de diálogo Mapas base, la sección Selecciones y resaltados de la pestaña Vista y zoom tiene tres interruptores. Todos están desactivados de forma predeterminada.
| Ajuste | Qué hace |
|---|---|
| Zoom a los elementos seleccionados | Al hacer clic en elementos del mapa o seleccionarlos con el lazo, el mapa se acerca para encuadrarlos |
| Volver a alejar después | Se muestra cuando Zoom a los elementos seleccionados está activado. Cuando se borra la selección, el mapa vuelve a la vista de todos los datos, esté o no activado Zoom automático |
| Hacer zoom a la selección al volver a dibujar el mapa | Cada vez que el mapa se vuelve a dibujar con elementos seleccionados, hace zoom para encuadrarlos: cuando el informe se abre con una selección guardada, cuando se aplica un marcador o cuando un lector selecciona elementos |
Ninguno de los dos zooms se produce mientras un lector tiene activado el control Bloqueo del zoom.
Inclinación y rotación
Los lectores inclinan y rotan el mapa arrastrando con el botón derecho del ratón, o con dos dedos en una pantalla táctil. La inclinación se mide en grados: 0 mira directamente hacia abajo, 90 mira al horizonte.
Para abrir el mapa inclinado, defina una vista fija mientras está inclinado, o escriba una Inclinación predeterminada. Con Zoom automático activado, el mapa sigue encuadrando sus datos y mantiene la inclinación.
Los botones Inclinación y Rumbo inclinan y rotan el mapa 10 grados por clic. Ambos están activados de forma predeterminada, en panel Formato > Interfaz de usuario > Controles.
Los lectores pueden inclinar el mapa hasta 85 grados. En los mapas que usan el cuadro de diálogo Mapas base, la sección Inclinación de la pestaña Vista y zoom cambia esto:
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| Inclinación (el interruptor de la sección) | Permite a los lectores inclinar el mapa. Desactivado, mantiene la cámara en la Inclinación predeterminada: ningún gesto ni tecla puede inclinarlo | Activado |
| Inclinación máxima permitida | La inclinación máxima en grados, de 0 a 180. Por encima de 60 es posible que algunos mapas base y capas no se dibujen correctamente | 85 |
Con la inclinación desactivada, establezca Inclinación predeterminada en 0 para un mapa que siempre mire directamente hacia abajo. Los botones de Inclinación se ocultan mientras la inclinación está desactivada. Con la inclinación activada, se detienen en la Inclinación máxima permitida.
Es en un mapa inclinado donde se hacen visibles los edificios 3D, las columnas 3D, el terreno 3D y el cielo. Consulte Terreno, sombreado, cielo e iluminación.
Mapa plano o globo
El mapa se puede dibujar plano (Mercator) o como un globo.
panel Formato > Interfaz de usuario > Controles
| Ajuste | Qué hace | Valor predeterminado |
|---|---|---|
| Alternador de globo | Muestra en el mapa un botón que cambia entre la vista plana y el globo | Desactivado |
| Proyección | Mercator (plano) o Globo: la proyección con la que se abre el mapa | Mercator (plano) |
- Mientras edita el informe, seleccionar el botón del globo en el mapa también guarda la Proyección. El clic de un lector dura lo que dura su sesión.
- Cuando se acerca mucho, el globo cambia por sí solo a la vista plana.
- La proyección se mantiene cuando cambia el mapa base.
- El resplandor alrededor del globo se define con Fusión de la atmósfera, en los ajustes de Cielo. Consulte Terreno, sombreado, cielo e iluminación.
Los demás controles de la tarjeta, incluidos los botones de zoom, el indicador del nivel de zoom y las barras de escala, se describen en Controles del mapa.
Copias del mundo
El mapa plano continúa más allá de sus bordes este y oeste, de modo que los lectores pueden desplazarse dando la vuelta completa y sus datos se repiten en cada copia.
Esto está activado en todos los mapas. En los mapas que usan el cuadro de diálogo Mapas base, puede desactivarlo con Repetir el mundo, en la sección Bordes del mapa de la pestaña Vista y zoom. Desactivado, muestra el mundo una sola vez.
Las copias del mundo no tienen efecto en el globo, que es un solo mundo.
Mantener a los lectores dentro de un área
En los mapas que usan el cuadro de diálogo Mapas base, puede impedir que los lectores desplacen el mapa o lo alejen fuera de un área. En la sección Bordes del mapa de la pestaña Vista y zoom:
- Active Mantener a los lectores dentro de un área.
- Escriba Borde oeste (longitud), Borde este (longitud), Borde norte (latitud) y Borde sur (latitud), o seleccione Usar el área que muestra el mapa ahora para tomarlos de la vista actual del mapa del informe.
- Seleccione Aplicar cambios.
A partir de entonces, el mapa no se puede desplazar ni alejar fuera del recuadro. El recuadro se ignora salvo que su borde oeste sea menor que su borde este y su borde sur sea menor que su borde norte.
Animación
Los movimientos que hace el propio mapa, como el zoom automático, se deslizan hasta la nueva vista durante Duración (segundos). Esto está activado en todos los mapas.
En los mapas que usan el cuadro de diálogo Mapas base, la sección Animación de la pestaña Vista y zoom puede desactivarlo. El mapa salta entonces directamente a cada nueva vista.
Consejos y límites
- Si el mapa abandona una y otra vez la vista que definió, Zoom automático está activado. Desactívelo, o use Aplicar el zoom solo en la carga inicial.
- Si el mapa no sigue sus segmentaciones de datos, compruebe Aplicar el zoom solo en la carga inicial y si un lector ha activado el control Bloqueo del zoom.
- El mapa hace zoom de forma continua, así que no hay ajuste de incremento de zoom.
