Crear su primer mapa

Este tutorial dura unos 20 minutos. Se empieza con un objeto visual vacío y una tabla de diez filas, y se termina con un mapa de círculos con el tamaño y el color según las ventas, sobre el mapa base que elija, con etiquetas e información sobre herramientas. Después se añade una tabla a la página y se filtra seleccionando en el mapa.

Antes de empezar

Necesita:

• Power BI Desktop, con Icon Map Slicer añadido a su informe. Consulte Añadir Icon Map Slicer a un informe.
• Una licencia. La licencia de desarrollador gratuita es suficiente. Consulte Prueba gratuita y licencia de desarrollador.

Paso 1: Crear los datos de ejemplo

1. En Power BI Desktop, seleccione Inicio > Especificar datos.
2. Copie la tabla siguiente, seleccione la primera celda de la cuadrícula en la ventana Crear tabla y pegue.
3. Si Power BI no reconoce los nombres de las columnas, seleccione Usar la primera fila como encabezado.
4. Asigne a la tabla el nombre Stores y seleccione Cargar.

Resultado esperado: en el panel Datos aparece una tabla llamada Stores con cinco columnas. Latitude, Longitude y Sales muestran el símbolo de suma, lo que indica que son números.

Paso 2: Añadir el objeto visual

1. Seleccione el icono de Icon Map Slicer en el panel Visualizaciones.
2. Arrastre una esquina del nuevo objeto visual para que ocupe la mayor parte de los dos tercios izquierdos de la página. Deje espacio a la derecha para una tabla, que añadirá en el paso 9.

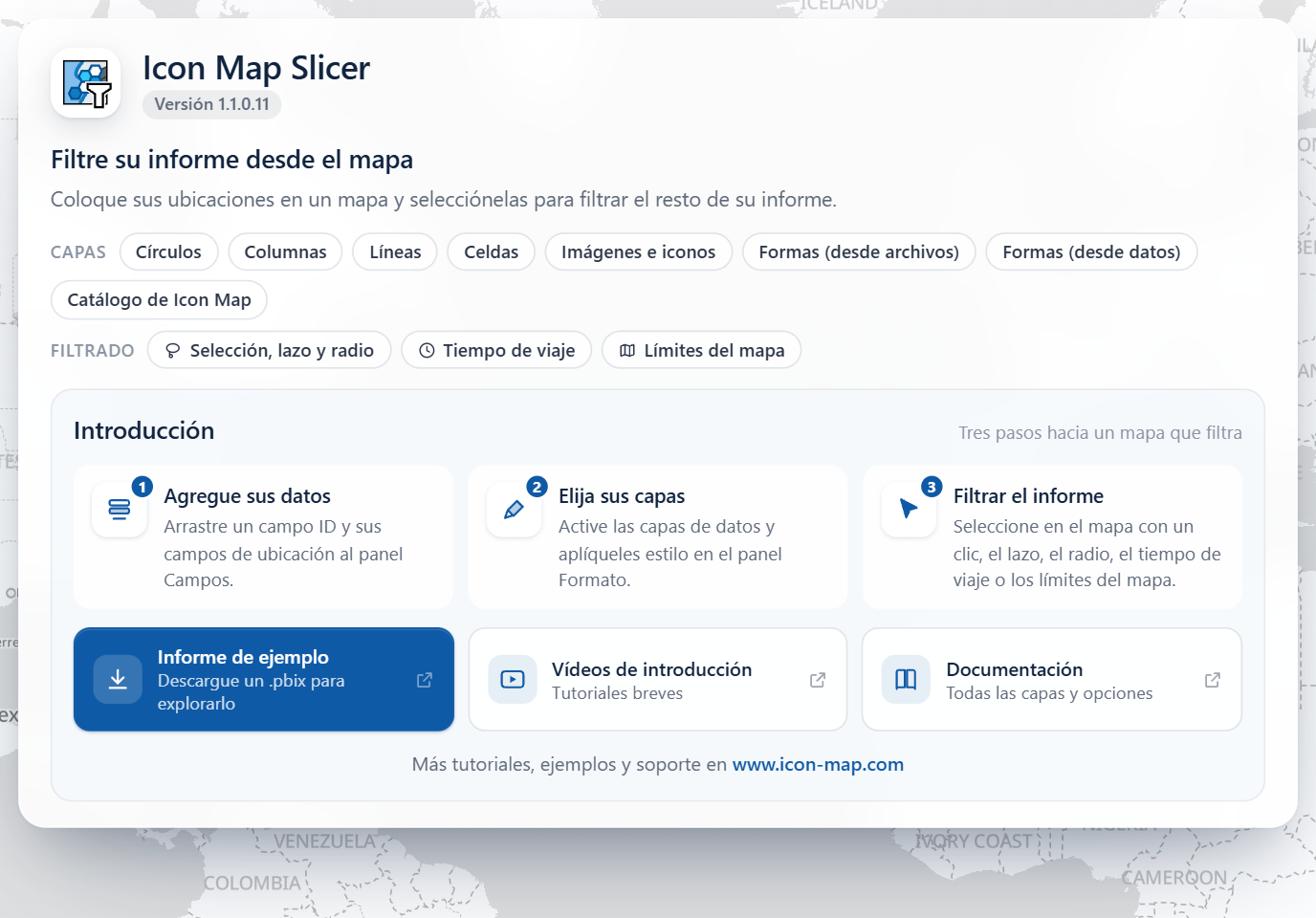

Resultado esperado: el objeto visual muestra la página de inicio de Icon Map Slicer, "Filtre su informe desde el mapa", con un panel Introducción. En un objeto visual grande, la página de inicio muestra también mapas de ejemplo. Si no tiene licencia, aparece un mensaje de licencia cuando añade campos: seleccione Obtener una licencia de desarrollador GRATUITA y siga los pasos, o escriba su clave de licencia.

Paso 3: Añadir los campos

Mantenga seleccionado el objeto visual y arrastre los campos de la tabla Stores a las áreas de campos del panel Compilar, en este orden.

1. Arrastre City a * ID (obligatorio).

   Resultado esperado: la página de inicio se sustituye por un panel titulado ¿Qué tipo de mapa va a crear?. Indica que, por ahora, solo está relleno el ID. Este panel es la guía de capas. Aparece siempre que sus filas aún no llegan a ninguna capa.

2. Arrastre Longitude a Longitud (X) y Latitude a Latitud (Y).

3. En cada una de esas dos áreas de campos, seleccione la flecha situada junto al campo y elija Promedio.

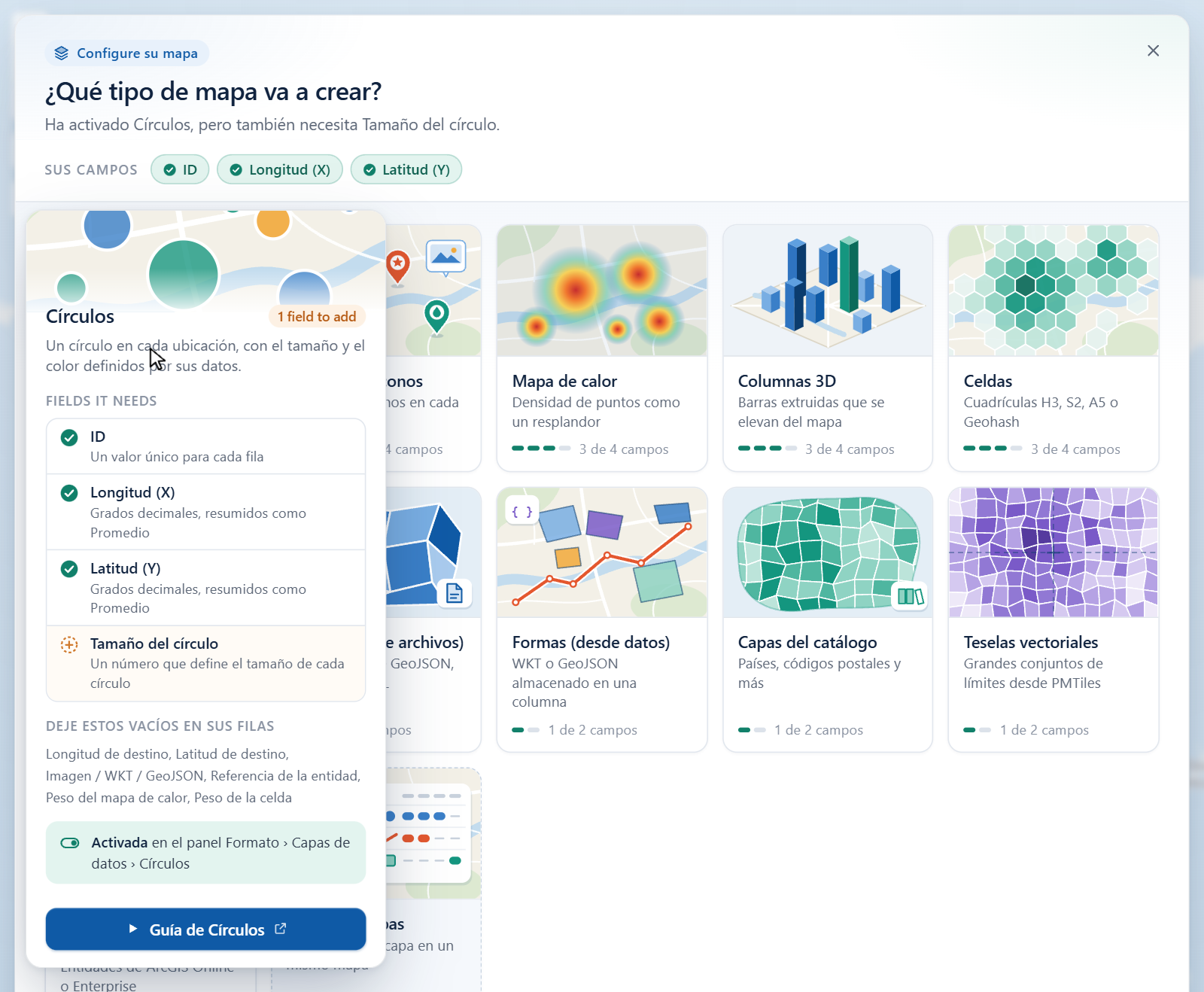

   Resultado esperado: la guía de capas sigue visible, y ahora indica que Círculos está activada, pero que además necesita Tamaño del círculo. Señale el mosaico Círculos para ver los campos que necesita, con una marca de verificación junto a los que ha añadido. La tarjeta se abre sobre el mosaico y, en un objeto visual de poca altura, puede tapar el resumen de la parte superior de la guía.



4. Arrastre Sales a Tamaño del círculo.

   Resultado esperado: la guía se cierra y aparece el mapa. Ajusta el zoom para encuadrar diez círculos repartidos por Estados Unidos, más grandes donde las ventas son mayores.

Sus áreas de campos tienen ahora este aspecto:

El campo City de * ID (obligatorio) cumple dos funciones: crea un círculo por ciudad y es el campo por el que se filtra el informe cuando selecciona un círculo.

Paso 4: Dar estilo a los círculos en el Administrador de capas

1. Abra el panel Formato y expanda la tarjeta Administrador de capas, la primera de la lista.

2. Active Abrir el Administrador de capas. El cuadro de diálogo se abre y el conmutador vuelve a desactivarse por sí solo.

   Resultado esperado: el Administrador de capas muestra En el mapa a la izquierda con una capa, Círculos, encima de una fila Mapa base. En Sus datos, a la derecha, indica 10 filas y que todas las filas se dibujan.

3. Seleccione la fila Círculos. Su editor se abre a la derecha.

4. Arrastre los controles de Tamaño del círculo hasta 8 y 40. Son los tamaños del círculo más pequeño y del más grande.

5. Establezca Contorno en blanco (#FFFFFF) y Ancho del contorno en 1.



6. Seleccione Aplicar cambios, abajo a la derecha.

Resultado esperado: el cuadro de diálogo se cierra. Los círculos van ahora de pequeños a grandes, con un contorno blanco fino. No se guarda nada en el informe hasta que selecciona Aplicar cambios, así que puede usar Cancelar para descartar lo hecho.

Paso 5: Colorear los círculos según las ventas

El Administrador de capas establece un solo color para toda una capa. Para tomar el color de sus datos, use el formato condicional en el panel Formato.

1. En el panel Formato, vaya a Capas de datos > Círculos - formato.
2. Junto a Color de relleno, seleccione el botón fx.
3. En el cuadro de diálogo de Power BI, establezca Estilo de formato en Degradado y elija Sales como campo en el que basarlo. Escoja un color claro para el valor más bajo y un color oscuro para el más alto.
4. Seleccione Aceptar.

Resultado esperado: cada círculo toma un color situado entre sus dos colores. New York, con las ventas más altas, es el más oscuro, y Boston el más claro.

La mayoría de los ajustes de color, tamaño y visibilidad admiten el formato condicional. Consulte Formato condicional.

Paso 6: Elegir un mapa base

1. Abra de nuevo el Administrador de capas (panel Formato > Administrador de capas > Abrir el Administrador de capas).

2. En la fila Mapa base, al final de la lista de capas, seleccione Configurar.

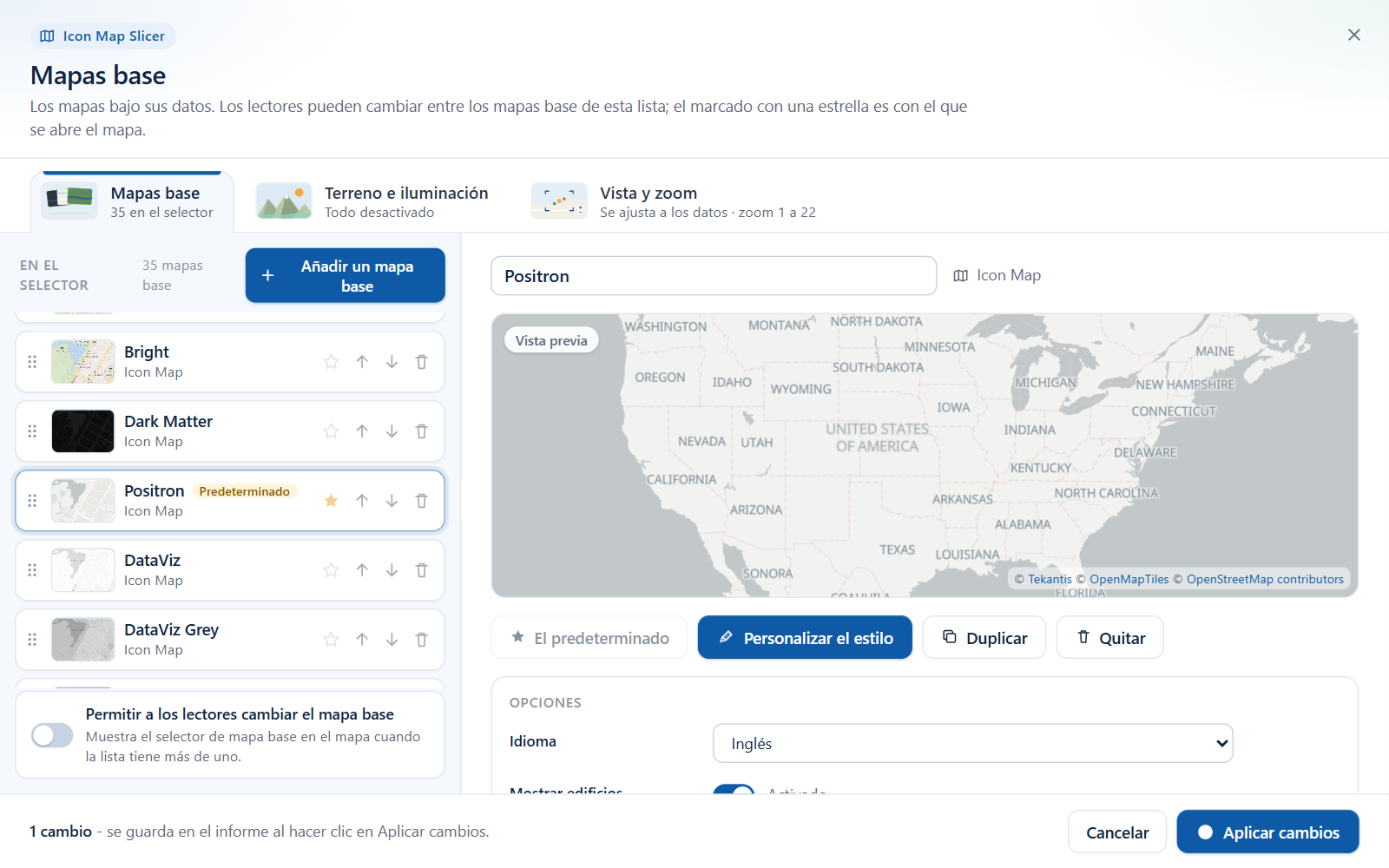

   Resultado esperado: el Administrador de capas se cierra y se abre el cuadro de diálogo Mapas base. La lista de la izquierda, En el selector, contiene los estilos de mapa base de Icon Map. El estilo con el que se abre el mapa está marcado como Predeterminado.

3. Busque un estilo claro, por ejemplo Positron, y seleccione la estrella de su fila. El distintivo Predeterminado pasa a él.



4. Seleccione Aplicar cambios.

   Resultado esperado: el Administrador de capas vuelve a aparecer y su pie indica "Los mapas base están guardados."

5. Seleccione Listo.

Resultado esperado: el mapa está ahora sobre el mapa base claro, y los círculos de color destacan sobre él.

Paso 7: Añadir etiquetas

1. En el panel Formato, expanda la tarjeta Etiquetas y su grupo Contenido.

2. Establezca Mostrar la etiqueta en Sí.

3. Junto a Texto de la etiqueta, seleccione fx. Establezca Estilo de formato en Valor de campo, elija City como campo y seleccione Aceptar.

   Resultado esperado: cada círculo muestra el nombre de su ciudad en un cuadro, centrado sobre el círculo.

4. En el grupo Estilo, establezca Estilo de las etiquetas en Texto con halo.

5. En el grupo Colocación, establezca Posición (círculos e imágenes) en Encima.

Resultado esperado: los nombres quedan encima de los círculos como texto sin recuadro con un halo blanco, lo que los mantiene legibles sobre cualquier mapa base.

Las etiquetas tienen ahora su propia fila Etiquetas de datos en el Administrador de capas, donde puede cambiar su estilo, tamaño y color. Consulte Etiquetas de datos.

Paso 8: Añadir información sobre herramientas

1. Arrastre Category al área de campos Información sobre herramientas.
2. Arrastre también Sales a Información sobre herramientas.
3. Señale un círculo del mapa.

Resultado esperado: la información sobre herramientas muestra la categoría y las ventas de esa ciudad. Cuando el área de campos Información sobre herramientas está vacía, se muestran en su lugar el ID y el tamaño del círculo. Consulte Información sobre herramientas.

Paso 9: Añadir una tabla para filtrar

Una segmentación de datos necesita algo que filtrar. Añada junto al mapa una tabla con los mismos datos.

1. Seleccione una parte vacía de la página del informe, para que no haya ningún objeto visual seleccionado.
2. En el panel Visualizaciones, seleccione Tabla.
3. Arrastre City y Sales de la tabla Stores al área Columnas de la tabla.
4. Coloque la tabla a la derecha del mapa.

Resultado esperado: la tabla enumera las diez ciudades y sus ventas.

Paso 10: Seleccionar en el mapa para filtrar el informe

1. En el mapa, seleccione el círculo de New York.

   Resultado esperado: la tabla muestra solo New York. En el mapa, el círculo de New York se mantiene opaco y los otros nueve se atenúan. El mapa conserva todos los círculos: solo se filtran los demás objetos visuales.



2. Mantenga presionada Ctrl y seleccione Chicago y Boston.

   Resultado esperado: la tabla muestra New York, Chicago y Boston. Ctrl, o Mayús, añade elementos a la selección. Mantenga presionada Ctrl y seleccione un círculo seleccionado para quitarlo de nuevo.

3. Seleccione una parte vacía del mapa, lejos de los círculos.

   Resultado esperado: la selección se borra, todos los círculos vuelven a ser opacos y la tabla enumera las diez ciudades. Seleccionar el mismo círculo por segunda vez también borra la selección.

Paso 11: Seleccionar dibujando un lazo

Hacer clic sirve para unos pocos elementos. Para seleccionar muchos a la vez, dibuje un contorno a su alrededor.

1. Seleccione el mapa y, en el panel Formato, expanda Selección > Selección del usuario.

2. Active Lazo.

   Resultado esperado: aparece un botón Herramienta de selección con lazo en la parte superior izquierda del mapa, junto con los demás botones del mapa.

3. Seleccione el botón Herramienta de selección con lazo y, a continuación, presione y arrastre sobre el mapa para dibujar un contorno cerrado alrededor de Seattle, San Francisco y Los Angeles. Suelte para terminar.

Resultado esperado: las tres ciudades de la Costa Oeste quedan seleccionadas y la tabla muestra solo esas tres. El lazo se desactiva solo después de cada uso, para que se pueda volver a arrastrar el mapa. Seleccione de nuevo el botón para dibujar otro lazo.

El mismo grupo tiene también Selección circular, para todo lo que está a cierta distancia de un punto, y Selección por isócrona, para todo lo que está dentro de un tiempo de viaje. Consulte Selección con clic, lazo y círculo y Seleccionar por tiempo de viaje.

Paso 12: Probar el mapa

• Acerque y desplace. Use la rueda del ratón para acercar o alejar, arrastre para desplazar el mapa y use los botones + y - de la parte superior izquierda.
• Incline y gire. Mantenga presionado el botón derecho del ratón y arrastre, o use el botón de brújula situado bajo los botones de zoom. Seleccione la brújula para volver a orientar el mapa al norte.
• Cambie a un globo. En el panel Formato, vaya a Interfaz de usuario > Controles y active Alternador de globo. Aparece un botón de globo en la parte superior izquierda. Selecciónelo para cambiar entre el globo y el mapa plano.

Qué ha aprendido

• Una fila se dibuja cuando rellena los campos que su capa necesita. Para los círculos son * ID (obligatorio), Longitud (X), Latitud (Y) y Tamaño del círculo.
• La guía de capas indica qué falta mientras no se dibuja nada.
• El Administrador de capas es el lugar para añadir, dar estilo y ordenar las capas, y para abrir el cuadro de diálogo Mapas base.
• El panel Formato es el lugar para el formato condicional (fx), para las herramientas de selección de la tarjeta Selección y para todos los demás ajustes.
• Al seleccionar en el mapa se filtran los demás objetos visuales de la página por el campo * ID (obligatorio). El propio mapa conserva todos los elementos y atenúa los que no ha seleccionado.
