Crie o seu primeiro mapa

Este tutorial leva cerca de 20 minutos. Você começa com um visual vazio e uma tabela de dez linhas, e termina com um mapa de círculos dimensionados e coloridos pelas vendas, sobre um mapa base que você escolheu, com rótulos e dicas de ferramenta. Depois você adiciona uma tabela à página e a filtra selecionando no mapa.

Antes de começar

Você precisa de:

• Power BI Desktop, com o Icon Map Slicer adicionado ao seu relatório. Consulte Adicionar o Icon Map Slicer a um relatório.
• Uma licença. A licença de desenvolvedor gratuita é suficiente. Consulte Avaliação gratuita e licença de desenvolvedor.

Etapa 1: Crie os dados de exemplo

1. No Power BI Desktop, selecione Página Inicial > Inserir dados.
2. Copie a tabela abaixo, selecione a primeira célula da grade na janela Criar Tabela e cole.
3. Se o Power BI não reconhecer os nomes das colunas, selecione Usar a primeira linha como cabeçalho.
4. Dê à tabela o nome Stores e selecione Carregar.

Resultado esperado: uma tabela chamada Stores aparece no painel Dados com cinco colunas. Latitude, Longitude e Sales mostram o símbolo de soma, o que indica que são números.

Etapa 2: Adicione o visual

1. Selecione o ícone do Icon Map Slicer no painel Visualizações.
2. Arraste um canto do novo visual para que ele ocupe a maior parte dos dois terços esquerdos da página. Deixe espaço à direita para uma tabela, que você adiciona na etapa 9.

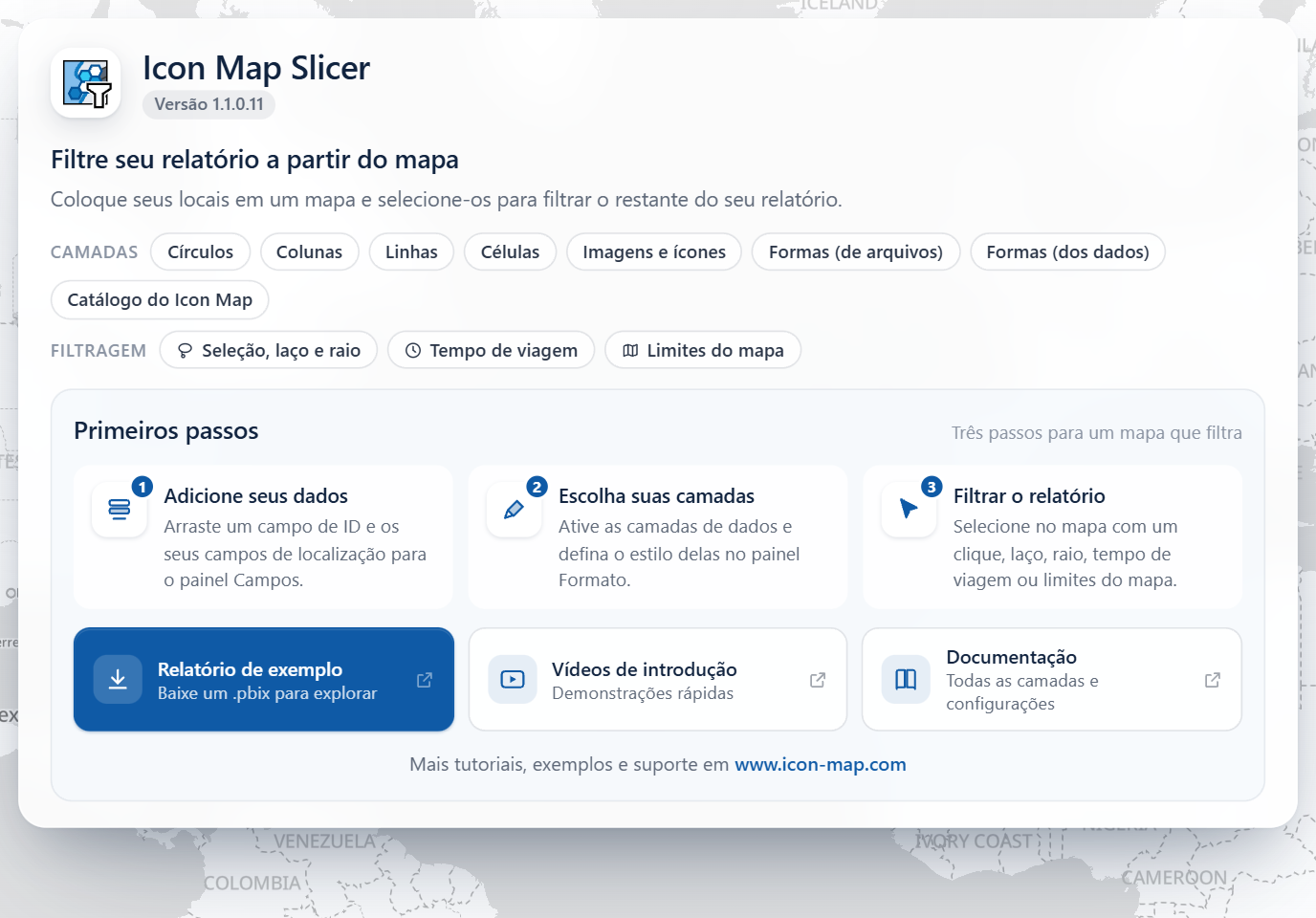

Resultado esperado: o visual mostra a página inicial do Icon Map Slicer, "Filtre seu relatório a partir do mapa", com um painel Primeiros passos. Em um visual grande, a página inicial também mostra mapas de exemplo. Se você não tem uma licença, uma mensagem de licença aparece assim que você adiciona campos: selecione Obter licença de desenvolvedor GRATUITA e siga as etapas, ou insira a sua chave de licença.

Etapa 3: Adicione os campos

Mantenha o visual selecionado e arraste campos da tabela Stores para os poços de campos no painel Criar, nesta ordem.

1. Arraste City para * ID (obrigatório).

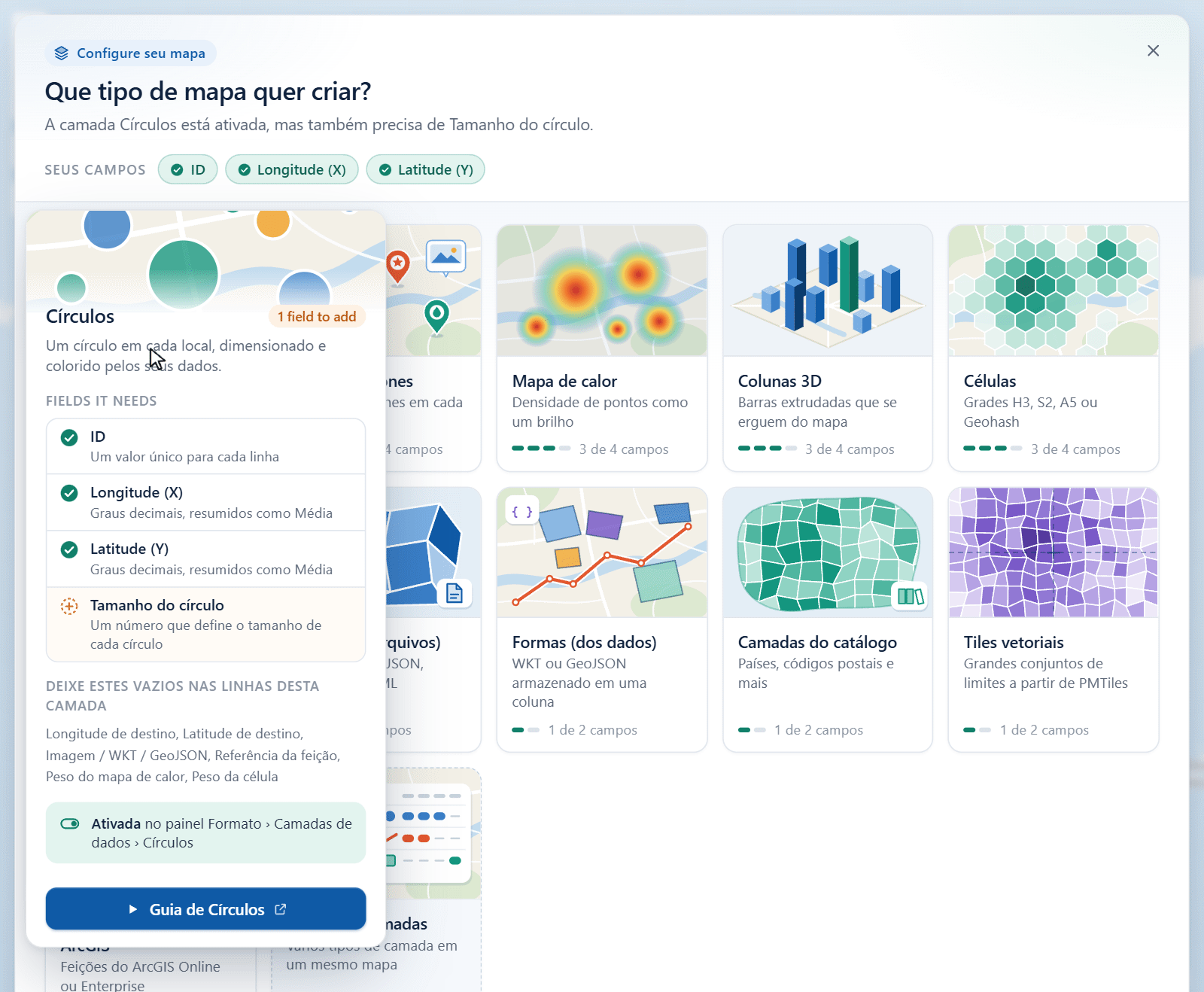

   Resultado esperado: a página inicial é substituída por um painel com o título Que tipo de mapa quer criar?. Ele informa que, por enquanto, apenas o ID está preenchido. Esse painel é o guia de camadas. Ele aparece sempre que as suas linhas ainda não chegam a nenhuma camada.

2. Arraste Longitude para Longitude (X) e Latitude para Latitude (Y).

3. Em cada um desses dois poços de campos, selecione a seta ao lado do campo e escolha Média.

   Resultado esperado: o guia de camadas continua visível e agora informa que Círculos está ativada, mas também precisa de Tamanho do círculo. Aponte para o bloco Círculos para ver os campos de que ele precisa, com uma marca ao lado dos que você já adicionou. O cartão abre sobre o bloco e, em um visual baixo, pode cobrir o resumo no topo do guia.



4. Arraste Sales para Tamanho do círculo.

   Resultado esperado: o guia fecha e o mapa aparece. Ele ajusta o zoom para enquadrar dez círculos espalhados pelos Estados Unidos, maiores onde as vendas são mais altas.

Os seus poços de campos agora estão assim:

O campo City em * ID (obrigatório) tem dupla importância: ele cria um círculo por cidade e é o campo pelo qual o relatório é filtrado quando você seleciona um círculo.

Etapa 4: Estilize os círculos no Gerenciador de camadas

1. Abra o painel Formato e expanda o cartão Gerenciador de camadas, o primeiro cartão da lista.

2. Ative Abrir o Gerenciador de camadas. A caixa de diálogo abre e a opção se desativa sozinha em seguida.

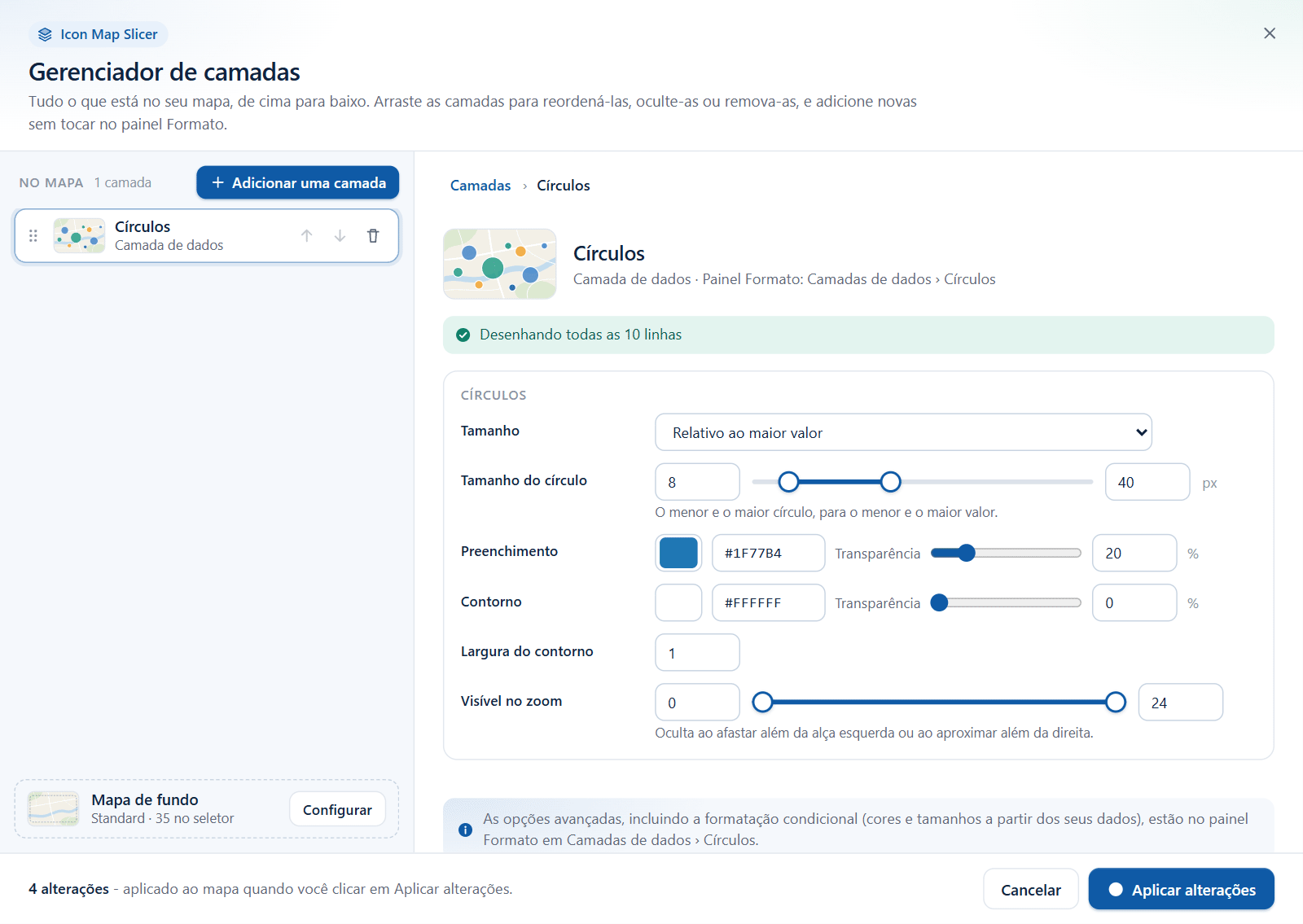

   Resultado esperado: o Gerenciador de camadas mostra No mapa à esquerda, com uma camada, Círculos, acima de uma linha Mapa base. Em Seus dados, à direita, ele informa 10 linhas e que todas as linhas são desenhadas.

3. Selecione a linha Círculos. O editor dela abre à direita.

4. Arraste as alças de Tamanho do círculo para 8 e 40. Esses são os tamanhos do menor e do maior círculo.

5. Defina Contorno como branco (#FFFFFF) e Largura do contorno como 1.



6. Selecione Aplicar alterações, no canto inferior direito.

Resultado esperado: a caixa de diálogo fecha. Os círculos agora vão de pequenos a grandes, com um contorno branco fino. Nada é salvo no relatório até você selecionar Aplicar alterações, de modo que você pode usar Cancelar para desistir.

Etapa 5: Defina a cor dos círculos pelas vendas

O Gerenciador de camadas define uma única cor para uma camada inteira. Para obter a cor dos seus dados, use a formatação condicional no painel Formato.

1. No painel Formato, vá para Camadas de dados > Círculos - formatação.
2. Ao lado de Cor de preenchimento, selecione o botão fx.
3. Na caixa de diálogo do Power BI, defina Estilo de formato como Gradiente e escolha Sales como o campo de base. Escolha uma cor clara para o valor mais baixo e uma cor escura para o mais alto.
4. Selecione OK.

Resultado esperado: cada círculo recebe uma cor entre as suas duas cores. New York, com as vendas mais altas, é o mais escuro, e Boston o mais claro.

A maioria das configurações de cor, tamanho e visibilidade aceita formatação condicional. Consulte Formatação condicional.

Etapa 6: Escolha um mapa base

1. Abra o Gerenciador de camadas novamente (Painel Formato > Gerenciador de camadas > Abrir o Gerenciador de camadas).

2. Na linha Mapa base, na parte inferior da lista de camadas, selecione Configurar.

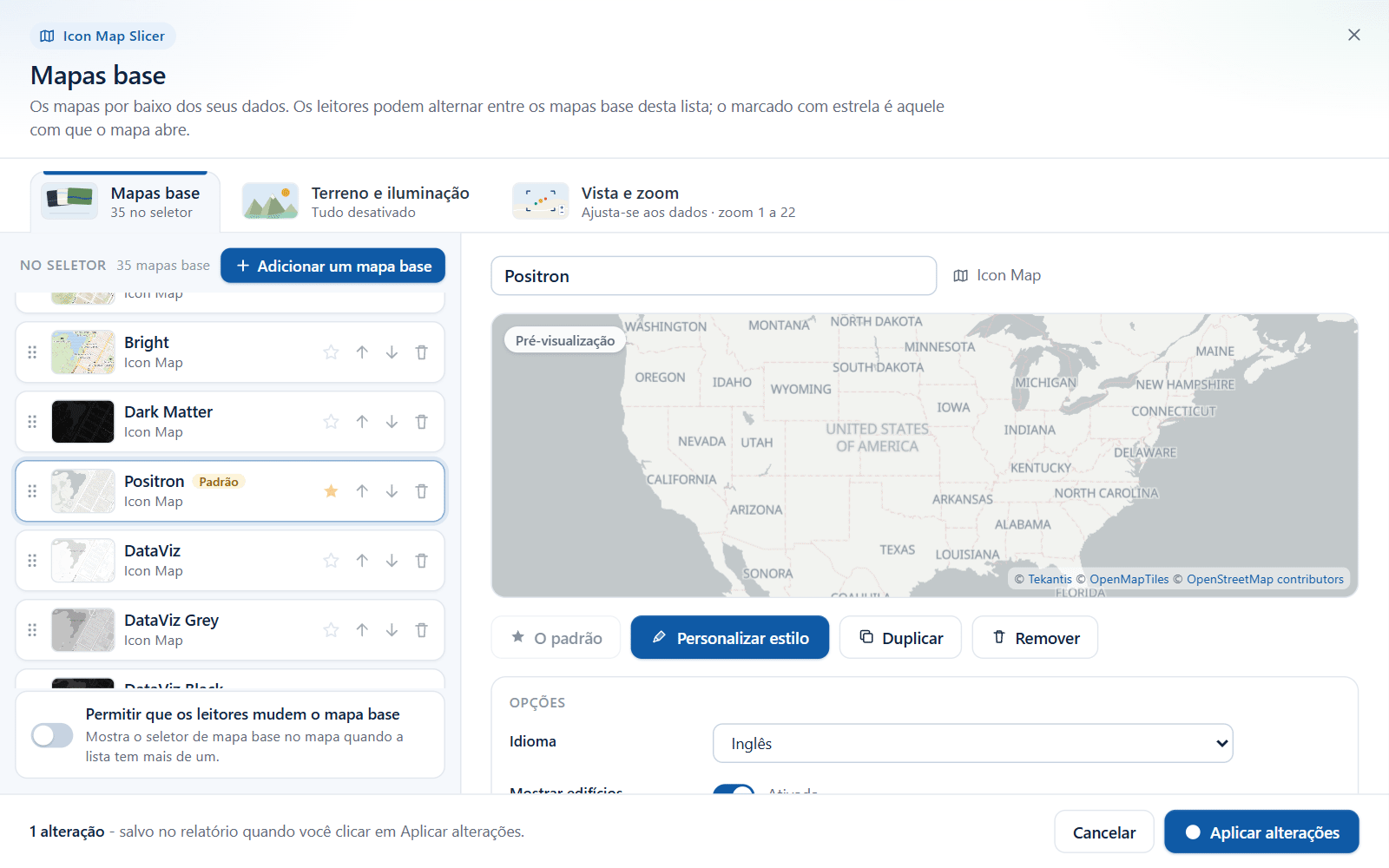

   Resultado esperado: o Gerenciador de camadas fecha e a caixa de diálogo Mapas base abre. A lista à esquerda, No seletor, contém os estilos de mapa base do Icon Map. Aquele com que o mapa abre está marcado como Padrão.

3. Encontre um estilo claro, por exemplo Positron, e selecione a estrela na linha dele. O selo Padrão passa para ele.



4. Selecione Aplicar alterações.

   Resultado esperado: o Gerenciador de camadas volta e o rodapé dele indica "Os mapas base foram salvos."

5. Selecione Concluído.

Resultado esperado: o mapa agora está sobre o mapa base claro, e os círculos coloridos se destacam nele.

Etapa 7: Adicione rótulos

1. No painel Formato, expanda o cartão Rótulos e o grupo Conteúdo dele.

2. Defina Exibir rótulo como Sim.

3. Ao lado de Texto do rótulo, selecione fx. Defina Estilo de formato como Valor do campo, escolha City como campo e selecione OK.

   Resultado esperado: cada círculo mostra o nome da cidade em uma caixa, centralizada no círculo.

4. No grupo Estilo, defina Estilo do rótulo como Texto com halo.

5. No grupo Posicionamento, defina Posição (círculos e imagens) como Acima.

Resultado esperado: os nomes ficam acima dos círculos como texto simples com um halo branco, o que os mantém legíveis sobre qualquer mapa base.

Os rótulos agora têm a sua própria linha Rótulos de dados no Gerenciador de camadas, onde você pode alterar o estilo, o tamanho e a cor deles. Consulte Rótulos de dados.

Etapa 8: Adicione dicas de ferramenta

1. Arraste Category para o poço de campos Dicas de ferramenta.
2. Arraste Sales também para Dicas de ferramenta.
3. Aponte para um círculo no mapa.

Resultado esperado: uma dica de ferramenta lista a categoria e as vendas dessa cidade. Quando o poço de campos Dicas de ferramenta está vazio, a dica de ferramenta mostra o ID e o tamanho do círculo. Consulte Dicas de ferramenta.

Etapa 9: Adicione uma tabela para filtrar

Uma segmentação de dados precisa de algo para filtrar. Adicione uma tabela com os mesmos dados ao lado do mapa.

1. Selecione uma parte vazia da página do relatório, para que nenhum visual fique selecionado.
2. No painel Visualizações, selecione Tabela.
3. Arraste City e Sales da tabela Stores para o poço Colunas da tabela.
4. Posicione a tabela à direita do mapa.

Resultado esperado: a tabela lista as dez cidades e as vendas de cada uma.

Etapa 10: Selecione no mapa para filtrar o relatório

1. No mapa, selecione o círculo de New York.

   Resultado esperado: a tabela mostra somente New York. No mapa, o círculo de New York continua sólido e os outros nove esmaecem. O mapa mantém todos os círculos: somente os outros visuais são filtrados.



2. Mantenha Ctrl pressionada e selecione Chicago e Boston.

   Resultado esperado: a tabela mostra New York, Chicago e Boston. Ctrl, ou Shift, adiciona itens à seleção. Com Ctrl pressionada, selecione um círculo já selecionado para retirá-lo de novo.

3. Selecione uma parte vazia do mapa, longe dos círculos.

   Resultado esperado: a seleção é limpa, todos os círculos voltam a ficar sólidos e a tabela lista as dez cidades. Selecionar o mesmo círculo uma segunda vez também limpa a seleção.

Etapa 11: Selecione desenhando um laço

Clicar funciona para poucos itens. Para selecionar muitos de uma vez, desenhe ao redor deles.

1. Selecione o mapa e, no painel Formato, expanda Seleção > Seleção do usuário.

2. Ative Laço.

   Resultado esperado: um botão Ferramenta de seleção por laço aparece no canto superior esquerdo do mapa, junto com os outros botões do mapa.

3. Selecione o botão Ferramenta de seleção por laço e depois pressione e arraste no mapa para desenhar uma volta ao redor de Seattle, San Francisco e Los Angeles. Solte para terminar.

Resultado esperado: as três cidades da Costa Oeste são selecionadas e a tabela mostra somente elas. O laço se desativa sozinho depois de cada uso, para que o mapa possa ser arrastado de novo. Selecione o botão outra vez para desenhar outro laço.

O mesmo grupo também tem Seleção circular, para tudo o que estiver a uma certa distância de um ponto, e Seleção por isócrona, para tudo o que estiver a um certo tempo de viagem. Consulte Clique, laço e seleção circular e Selecionar por tempo de viagem.

Etapa 12: Experimente o mapa

• Amplie e mova. Role para ajustar o zoom, arraste para mover o mapa e use os botões + e - no canto superior esquerdo.
• Incline e gire. Mantenha o botão direito do mouse pressionado e arraste, ou use o botão da bússola abaixo dos botões de zoom. Selecione a bússola para voltar a apontar para o norte.
• Mude para um globo. No painel Formato, vá para Interface do usuário > Controles e ative Alternância de globo. Um botão de globo aparece no canto superior esquerdo. Selecione-o para alternar entre o globo e o mapa plano.

O que você aprendeu

• Uma linha é desenhada quando preenche os campos de que a camada dela precisa. Para círculos, eles são * ID (obrigatório), Longitude (X), Latitude (Y) e Tamanho do círculo.
• O guia de camadas informa o que está faltando enquanto nada é desenhado.
• O Gerenciador de camadas é o lugar para adicionar, estilizar e ordenar camadas, e para abrir a caixa de diálogo Mapas base.
• O painel Formato é o lugar para a formatação condicional (fx), para as ferramentas de seleção do cartão Seleção e para todas as outras configurações.
• Selecionar no mapa filtra os outros visuais da página pelo campo * ID (obrigatório). O próprio mapa mantém todos os itens e esmaece os que você não selecionou.
