Rótulos nas camadas de referência
Uma camada de referência de arquivo pode dar nome às suas próprias feições: a região em cada polígono, a estrada ao longo de cada linha, o local em cada ponto. O texto vem de uma propriedade do arquivo, e cada camada tem o seu próprio estilo de rótulo.
Estes rótulos pertencem às camadas de arquivo. Os rótulos das linhas dos seus dados são definidos à parte: consulte Rótulos de dados.
Ativar os rótulos
No Gerenciador de camadas, selecione a camada de arquivo e, em Rótulos e dicas de ferramenta, ative Mostrar rótulos. Digite a propriedade que contém o texto em Propriedade do rótulo e depois escolha um Estilo do rótulo, um Tamanho do texto e uma Cor do texto. Selecione Aplicar alterações.
No painel Formato:
- Abra Camadas de referência e escolha a camada em GeoJSON / Shape / KML > Aplicar configurações a.
- No grupo de Configuração da camada, ative Mostrar rótulos.
- Defina Nome da propriedade do rótulo como a propriedade que contém o texto. Para um arquivo carregado, é uma lista das propriedades do arquivo. Para um link, digite o nome.
- Um grupo Camada GeoJSON / Shape / KML {n} - rótulos aparece abaixo do grupo de Formatação da camada. Defina ali o estilo dos rótulos.
Nome da propriedade do rótulo aceita formatação condicional (fx), portanto uma medida pode alternar os rótulos entre duas propriedades, por exemplo um nome e um código.

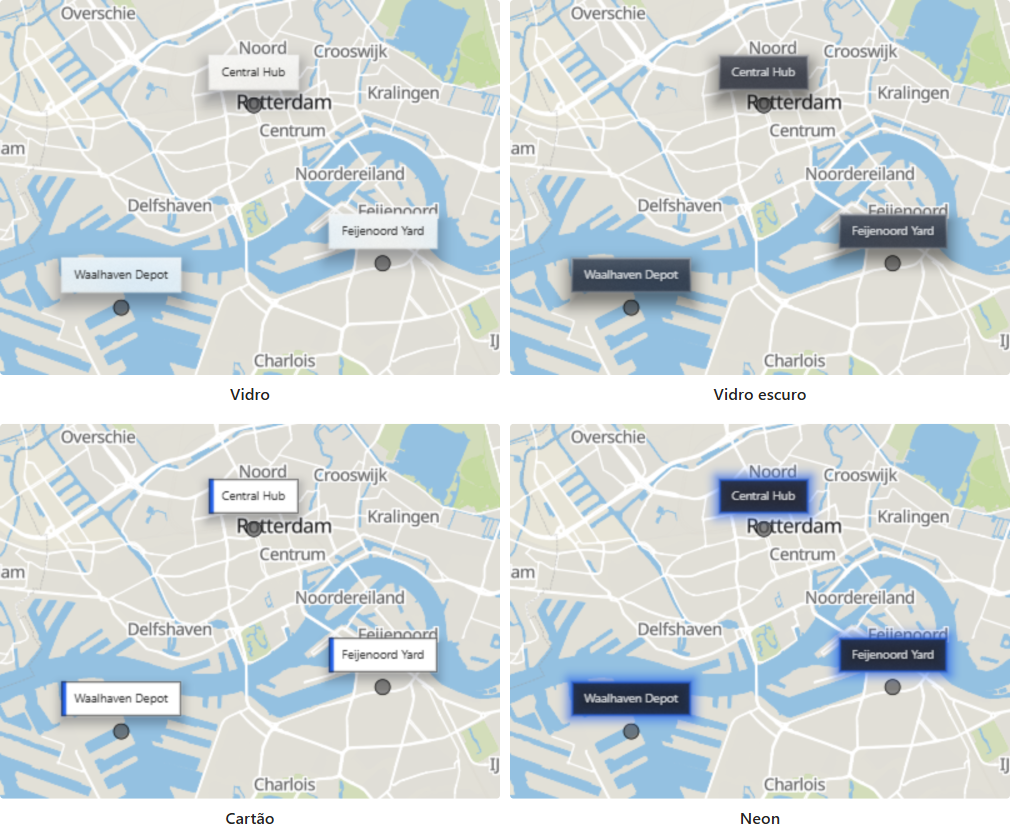

Estilos de rótulo
Estilo do rótulo define a aparência de todos os rótulos da camada.
| Estilo do rótulo | Aparência |
|---|---|
| Texto com halo | Texto de mapa com um halo, um contorno em uma segunda cor que o mantém legível sobre o mapa |
| Vidro | Um cartão que desfoca o mapa atrás dele, com uma tonalidade que você escolhe |
| Vidro escuro | Um cartão escuro que desfoca o mapa atrás dele |
| Cartão | Um cartão preenchido com uma borda e uma faixa na cor de destaque |
| Neon | Um cartão com um brilho na cor de destaque |
O Texto com halo é desenhado como parte do mapa. Os outros quatro estilos são cartões, compostos na fonte que você escolhe.
Posicionar os rótulos
Posição
Posição define onde um rótulo fica em relação à sua feição: Centro, Acima, Abaixo, Esquerda ou Direita. Em um polígono o rótulo é colocado dentro da forma, portanto Centro costuma ser a escolha certa. Para as outras posições, Distância define a que distância o rótulo fica da sua feição, em múltiplos do tamanho do texto.

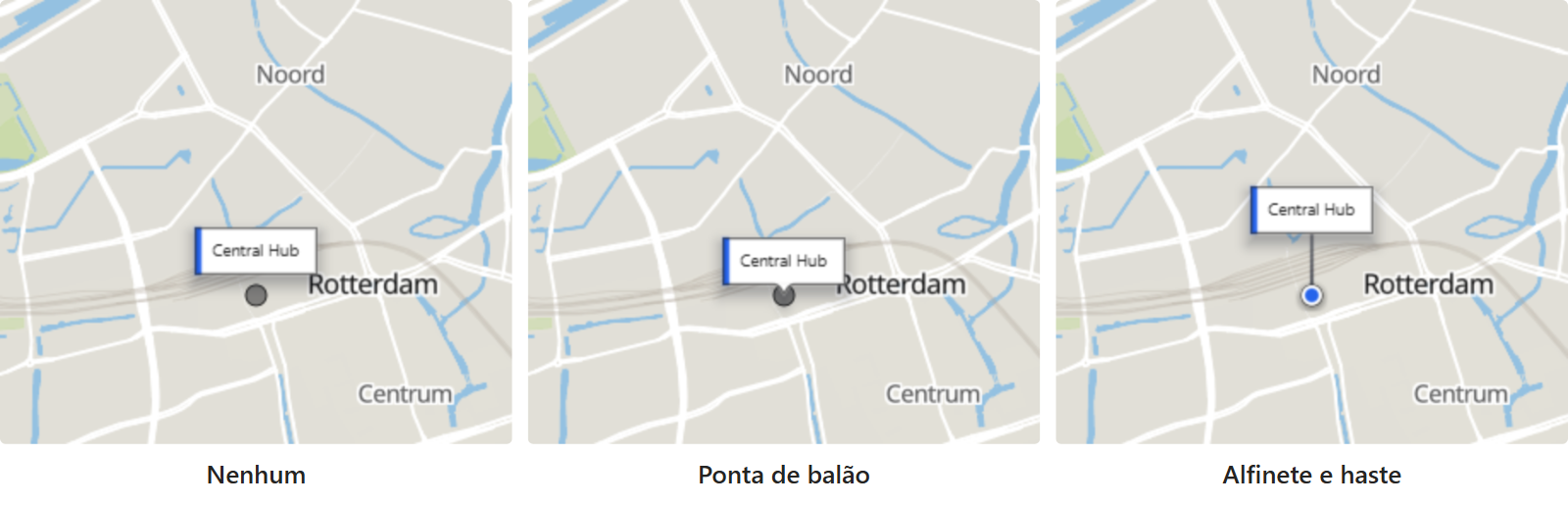

Ponteiros
Um cartão pode apontar para o seu local. Defina Ponteiro como:
- Nenhum - o cartão fica na posição que você escolhe.
- Ponta de balão - o cartão fica de um lado, com uma ponta que aponta de volta para o local. Posição escolhe o lado.
- Alfinete e haste - o cartão fica acima do local sobre uma linha, com um alfinete na base. Altura da haste (px) define o comprimento da linha.
Rótulos ao longo de linhas
Com Texto com halo, ative Rótulos acompanham as linhas para curvar cada rótulo ao longo da sua linha e repeti-lo pelo comprimento dela, da forma como um rio ou uma estrada é nomeado em um mapa. Com a opção desativada, uma linha recebe um único rótulo na horizontal, no seu ponto médio.
Rótulos acompanham as linhas funciona melhor em linhas simples e suaves. Em geometrias muito detalhadas, poucos rótulos podem ser colocados.
Mapas com muitos rótulos
Ocultar rótulos sobrepostos vem ativada por padrão: um rótulo que cairia sobre outro é descartado. Desative-a para desenhar todos os rótulos.
Com Ocultar rótulos sobrepostos ativada, alguns rótulos ficam faltando onde colidiriam, por exemplo em regiões vizinhas quando o mapa está com o zoom afastado. Aproxime o zoom, ou desative a opção, para vê-los.
Largura máxima quebra os rótulos longos em várias linhas. Ela é medida em múltiplos do tamanho do texto.
Intervalo de zoom
Os rótulos têm um intervalo de zoom próprio, definido com Nível de zoom mínimo e Nível de zoom máximo. Use-o para mostrar os rótulos apenas depois que o leitor tiver aproximado o zoom o suficiente para lê-los. Ative Usar zoom mín./máx. da camada pai para que os rótulos apareçam e desapareçam junto com as formas a que dão nome.
Configurações
Painel Formato > Camadas de referência > Camada GeoJSON / Shape / KML {n} - rótulos
O grupo é mostrado para a camada escolhida em Aplicar configurações a, quando Mostrar rótulos dessa camada está ativada.
| Configuração | O que faz | Aparece para | Padrão |
|---|---|---|---|
| Estilo do rótulo | Texto com halo, Vidro, Vidro escuro, Cartão ou Neon | Todos | Texto com halo |
| Família da fonte | A fonte do cartão | Estilos de cartão | Segoe UI |
| Tamanho do texto | Tamanho do texto, de 0 a 100 | Todos | 10 |
| Cor do texto | Cor do texto | Todos | #000000 |
| Cor do halo | Cor do contorno em volta do texto | Texto com halo | #FFFFFF |
| Largura do halo | Largura do contorno, de 0 a 20 | Texto com halo | 1 |
| Cor de destaque | A faixa de um cartão, o brilho do neon e o alfinete na base de uma haste | Cartão, Neon | #2563EB |
| Fundo | Fosco desfoca o mapa atrás do rótulo. Preenchimento sólido desenha o preenchimento como ele é: totalmente sólido com 0% de transparência, ou translúcido sem o desfoque acima disso | Vidro, Vidro escuro, Neon | Fosco |
| Fosco (%) | Com que intensidade o mapa atrás do rótulo é desfocado. 0 desativa o desfoque | Vidro, Vidro escuro e Neon, com Fosco | 60 |
| Cor da tonalidade | A tonalidade do vidro | Vidro | #FFFFFF |
| Cor de preenchimento | O preenchimento do cartão | Cartão | #FFFFFF |
| Cor da borda | Cor da borda do cartão | Cartão | #000000 |
| Largura da borda | Largura da borda do cartão, de 0 a 20 | Cartão | 1 |
| Raio da borda | Arredondamento dos cantos, de 0 a 90. 0 dá cantos retos | Estilos de cartão | 0 |
| Transparência | 0 é sólido, 100 é invisível | Todos | 0 |
| Ponteiro | Nenhum, Ponta de balão ou Alfinete e haste | Estilos de cartão | Nenhum |
| Altura da haste (px) | Comprimento da haste, de 0 a 300 | Alfinete e haste | 36 |
| Posição | Onde o rótulo fica em relação à sua feição. Com uma ponta de balão, o lado em que o cartão fica | Ponteiro é Nenhum ou Ponta de balão | Centro |
| Distância | A que distância o rótulo fica da sua feição, de 0 a 10, em múltiplos do tamanho do texto | Ponteiro é Nenhum e Posição não é Centro | 1 |
| Largura máxima | Os rótulos mais longos são quebrados em várias linhas. De 1 a 60, em múltiplos do tamanho do texto | Todos | 10 |
| Ocultar rótulos sobrepostos | Ativada: um rótulo que cairia sobre outro é descartado. Desativada: todos os rótulos são desenhados | Todos | Ativado |
| Rótulos acompanham as linhas | Ativada: um rótulo em uma linha se curva ao longo dela e se repete. Desativada: uma linha recebe um único rótulo na horizontal, no seu ponto médio | Texto com halo | Desativado |
| Usar zoom mín./máx. da camada pai | Ativada: os rótulos aparecem e desaparecem junto com as formas a que dão nome | Todos | Desativado |
| Nível de zoom mínimo, Nível de zoom máximo | O intervalo de zoom dos rótulos. Aparecem quando Usar zoom mín./máx. da camada pai está desativada | Todos | 0, 24 |
| Z-Index | Ordem de desenho dos rótulos, de 0 a 10000. Mais alto fica mais perto do observador | Todos | 370 |
"Estilos de cartão" significa Vidro, Vidro escuro, Cartão e Neon.
Com Ponta de balão, Posição oferece Acima, Abaixo, Esquerda e Direita. Com Alfinete e haste, o cartão sempre fica acima do seu local, portanto Posição fica oculta.
Dicas e limites
- Os rótulos seguem o filtro da camada. Se Propriedade para filtrar e Valor do filtro ocultarem uma feição, o rótulo dela também fica oculto.
- Os rótulos de cada camada têm o seu próprio Z-Index, separado do das formas da camada. Com o padrão de 370, os rótulos de uma camada de arquivo são desenhados acima das formas das outras camadas de arquivo. Aumente-o acima de 405 para desenhar os rótulos também sobre os seus círculos.
- Os rótulos funcionam da mesma forma para arquivos carregados, arquivos vinculados e arquivos PMTiles.
- Antes de os rótulos terem estilo por camada, todas as camadas de arquivo compartilhavam um único conjunto de configurações de rótulo. Um relatório que as definiu mantém o tamanho do texto, as cores, a largura do halo, o intervalo de zoom e o Z-Index em todas as camadas até que você os altere para essa camada.
As camadas do ArcGIS trazem os seus rótulos do ArcGIS. Ative Usar os rótulos do ArcGIS na camada. Consulte Camadas do ArcGIS.
