Rótulos do mapa por cima dos seus dados

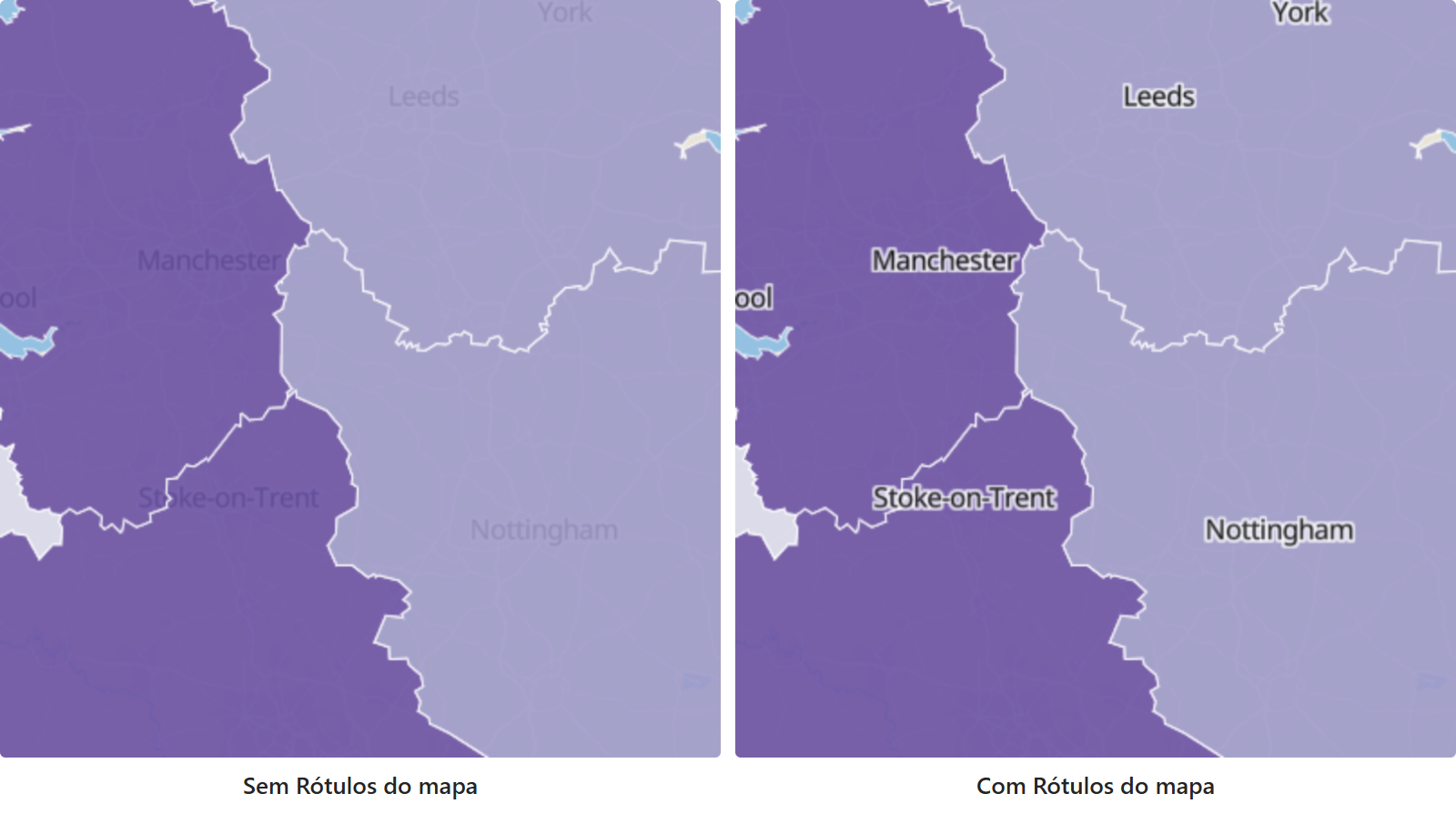

Um mapa base desenha os seus nomes de lugares por baixo dos seus dados, portanto uma forma preenchida, um mapa de calor ou uma camada de imagens os cobre. A camada de referência Rótulos do mapa desenha os nomes de lugares de novo acima dos seus dados, para que os leitores continuem vendo onde estão.
Adicionar rótulos do mapa
- No painel Formato, abra o cartão Gerenciador de camadas e ative Abrir o Gerenciador de camadas.
- Selecione Adicionar uma camada, depois Camada de referência e depois Rótulos do mapa.
- Defina o intervalo de zoom, se quiser, selecione Adicionar ao mapa e depois Aplicar alterações.
Você também pode adicionar a camada no painel Formato: abra Camadas de referência e ative Rótulos do mapa. A opção fica no cabeçalho do grupo.
Combine Rótulos do mapa com um mapa base que não tenha rótulos próprios, para que cada nome seja desenhado uma única vez. Com um estilo do Icon Map, desative Mostrar rótulos no grupo Estilo do cartão Camada de fundo. Consulte Estilos de mapa base do Icon Map.
Escolher a aparência
Os rótulos vêm sempre dos estilos de mapa base do Icon Map. Estilo do rótulo escolhe o estilo cujos rótulos você quer. Escolha o que combina com o seu mapa base.
As suas próprias cores
Defina Estilo do rótulo como Personalizado para escolher você mesmo as cores. Você tem uma cor para cada tipo de nome de lugar, dos bairros aos países, e controle sobre o halo que separa o texto do mapa.
Idioma
Idioma define o idioma dos nomes de lugares. Está disponível para os estilos de rótulo que oferecem mais de um idioma, e para Personalizado. Nos outros estilos, fica esmaecido. Começa em Idioma do relatório: os nomes de lugares seguem o idioma do relatório quando ele é alemão, espanhol, francês ou português, e ficam em inglês nos outros casos. Escolha um idioma, inclusive o inglês, para usá-lo qualquer que seja o idioma do relatório. Idioma aceita formatação condicional (fx): retorne de uma medida um código de idioma de duas letras, como en ou fr. Um valor em branco segue o idioma do relatório.
Configurações
Painel Formato > Camadas de referência > Rótulos do mapa
A opção no cabeçalho do grupo ativa e desativa os rótulos do mapa.
| Configuração | O que faz | Padrão |
|---|---|---|
| Estilo do rótulo | Um dos estilos de mapa base do Icon Map que têm rótulos, ou Personalizado | O primeiro estilo da lista |
| Idioma | O idioma dos nomes de lugares. Idioma do relatório segue o relatório. Aceita formatação condicional (fx) | Idioma do relatório |
| Cor do bairro | Cor dos nomes de bairros. Aparece para Personalizado | #000000 |
| Cor da localidade | Cor dos nomes de vilas e cidades. Aparece para Personalizado | #000000 |
| Cor da região | Cor dos nomes de regiões. Aparece para Personalizado | #000000 |
| Cor do país | Cor dos nomes de países. Aparece para Personalizado | #000000 |
| Cor do halo | Cor do halo em volta do texto. Aparece para Personalizado | #FFFFFF |
| Largura do halo | Largura do halo, de 0 a 10. Aparece para Personalizado | 2 |
| Largura do desfoque do halo | Até onde o halo esmaece, de 0 a 10. Aparece para Personalizado | 1 |
| Zoom mínimo | Os rótulos ficam ocultos quando o zoom do mapa é afastado além deste nível | 0 |
| Zoom máximo | Os rótulos ficam ocultos quando o zoom do mapa é aproximado além deste nível | 24 |
| Z Index | Ordem de desenho, de 0 a 1000. Mais alto fica mais perto do observador | 440 |
No Gerenciador de camadas, selecione Rótulos do mapa para alterar Visível no zoom. O estilo, o idioma e as cores ficam no painel Formato.
Idiomas
Árabe (ar), Búlgaro (bg), Chinês (simplificado) (zh-Hans), Chinês (tradicional) (zh-Hant), Croata (hr), Tcheco (cs), Dinamarquês (da), Holandês (nl), Inglês (en), Estoniano (et), Finlandês (fi), Francês (fr), Alemão (de), Grego (el), Hebraico (he), Híndi (hi), Húngaro (hu), Indonésio (id), Irlandês (ga), Italiano (it), Japonês (ja), Coreano (ko), Letão (lv), Lituano (lt), Maltês (mt), Marati (mr), Nepalês (ne), Norueguês (no), Persa (fa), Polonês (pl), Português (pt), Romeno (ro), Russo (ru), Eslovaco (sk), Esloveno (sl), Espanhol (es), Sueco (sv), Turco (tr), Ucraniano (uk), Urdu (ur), Vietnamita (vi).
Dicas e limites
O Z Index padrão de 440 coloca os rótulos do mapa acima dos círculos, das linhas, das formas e das camadas de arquivo, e abaixo dos rótulos de dados. Diminua-o para colocar os rótulos por baixo de uma camada.
Use Zoom mínimo e Zoom máximo para mostrar os rótulos extras apenas nos níveis de zoom em que os seus dados escondem os do mapa base.
Um relatório criado no Icon Map Pro com outra fonte de rótulos, como o Azure Maps, desenha os rótulos do Icon Map no Icon Map Slicer, com as configurações acima.
Para rotular as feições dos seus próprios arquivos, consulte Rótulos nas camadas de referência. Para rotular as linhas dos seus dados, consulte Rótulos de dados.
