Archivos y fuentes: GeoJSON, KML, CSV, WFS

Una capa de archivo dibuja los puntos, líneas y polígonos de un archivo como contexto para sus datos. Vincule un archivo GeoJSON, TopoJSON, KML, KMZ o CSV o un servicio WFS, o cargue un archivo en el informe. Puede tener hasta cinco.

Una capa de archivo no está unida a sus datos. Aun así, sus polígonos pueden seleccionar sus datos: consulte Seleccionar datos dentro de los polígonos. Para colorear las formas según una medida y filtrar la página del informe cuando se hace clic en una forma, use en su lugar Formas desde archivos.

Vincular o cargar

En el panel Formato, un único ajuste Origen se aplica a las cinco capas de archivo. Una capa que contiene un archivo cargado sigue dibujándolo, y una capa que solo contiene un vínculo sigue leyendo el vínculo.

Añadir un archivo desde un vínculo

1. En el panel Formato, abra la tarjeta Administrador de capas y active Abrir el Administrador de capas.
2. Seleccione Añadir una capa, después Capa de referencia y después el mosaico Archivos y fuentes.
3. Elija Vínculo a un archivo o servicio.

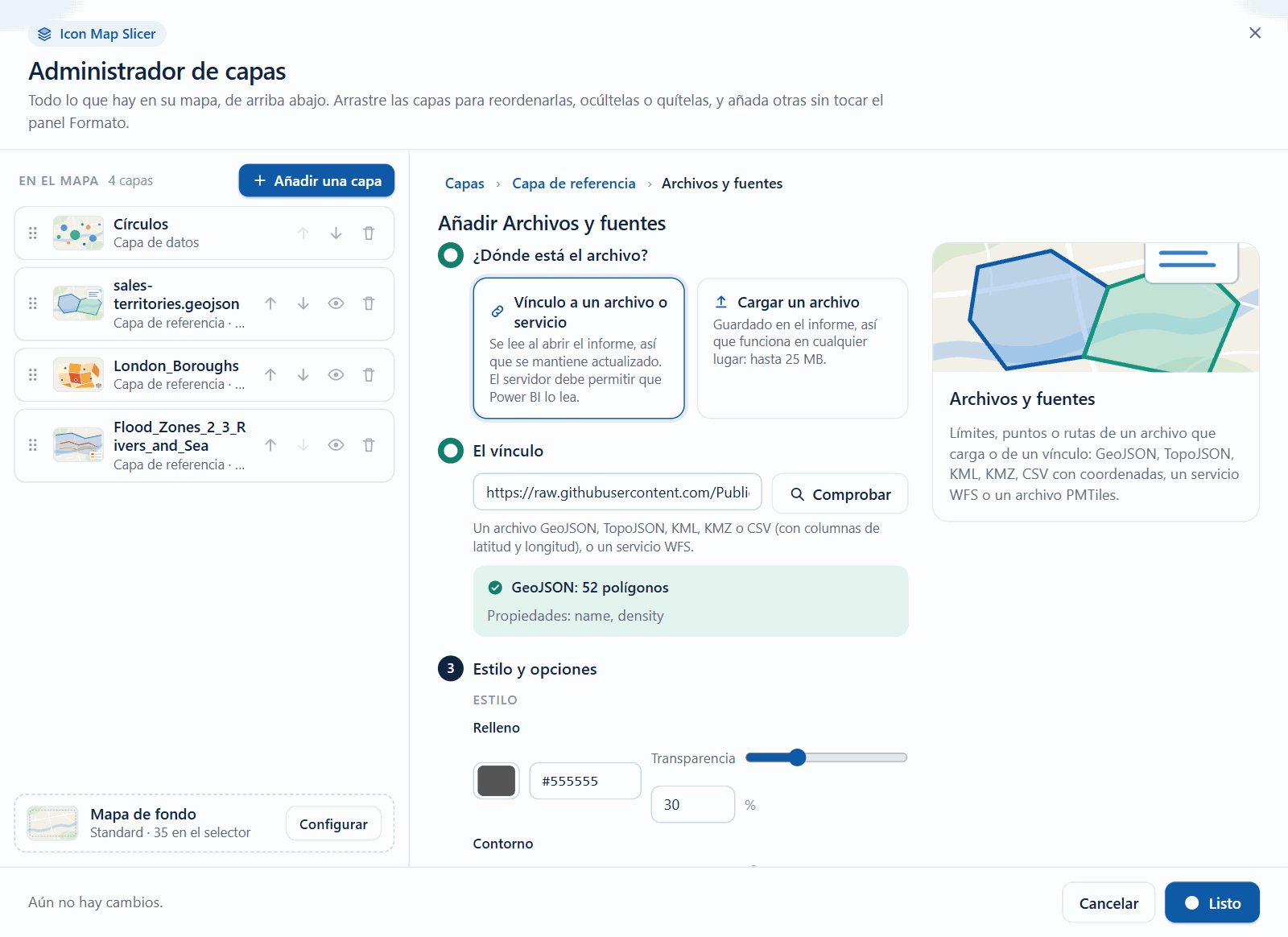

4. Pegue el vínculo y seleccione Comprobar. El mapa lee el vínculo y le indica lo que ha encontrado, por ejemplo "GeoJSON: 1204 polígonos", con los nombres de las propiedades.
5. Para un servicio WFS que ofrece varios tipos de entidad, elija uno en Tipo de entidad.
6. Defina los colores en Estilo y opciones, seleccione Añadir al mapa y después Aplicar cambios.

Para hacer lo mismo en el panel Formato:

1. Abra Capas de referencia y active GeoJSON / Shape / KML. El interruptor está en el encabezado del grupo.
2. En GeoJSON / Shape / KML, establezca Origen en URL.
3. En Capa GeoJSON / Shape / KML 1 - configuración, pegue el vínculo en URL.

El campo URL lee todos los formatos de la tabla siguiente. El tipo de entidad WFS, el intervalo de actualización y el proxy solo se definen en el Administrador de capas.

Formatos de vínculo

Servicios WFS

Cuando el vínculo es un servicio WFS, el mapa lee la lista de tipos de entidad que ofrece el servicio y dibuja uno de ellos. Si el vínculo indica un tipo de entidad, se usa ese; en caso contrario se dibuja el primero. Para dibujar otro, elíjalo en Tipo de entidad al añadir la capa, o escriba su nombre en Tipo de entidad WFS en el editor de la capa del Administrador de capas.

El mapa lee hasta 100.000 entidades del tipo de entidad.

Fuentes en directo

Seleccione la capa en el Administrador de capas y defina Actualizar cada (segundos) para volver a cargar el vínculo con un temporizador mientras el informe está abierto. Con 0 el archivo se lee una sola vez. El mínimo es 10 segundos.

Servidores que bloquean Power BI

Si la comprobación del vínculo indica "Este servidor no permite que Power BI lo lea", las reglas CORS del servidor bloquean la solicitud. Pida al propietario del servidor que permita Power BI, o marque Leerlo a través del proxy CORS de Icon Map (solo para servidores de confianza) antes de añadir la capa.

Siempre se intenta primero leer el servidor directamente. El proxy necesita una clave de licencia de Icon Map, y las solicitudes a través del proxy pueden consumir créditos de uso adicionales. Cuando Entorno aislado está activado, o su licencia excluye el proxy, no se ofrece la casilla y el mapa no usa el proxy. Consulte Inicio de sesión de ArcGIS y el proxy.

El panel Formato no tiene ningún interruptor de proxy para las capas de archivo. Para activar o desactivar el proxy en una capa que ya ha añadido, seleccione la capa en el Administrador de capas y cambie Usar el proxy cuando sea necesario en su sección Origen.

Cargar un archivo

1. En el Administrador de capas, seleccione Añadir una capa, después Capa de referencia y después Archivos y fuentes.

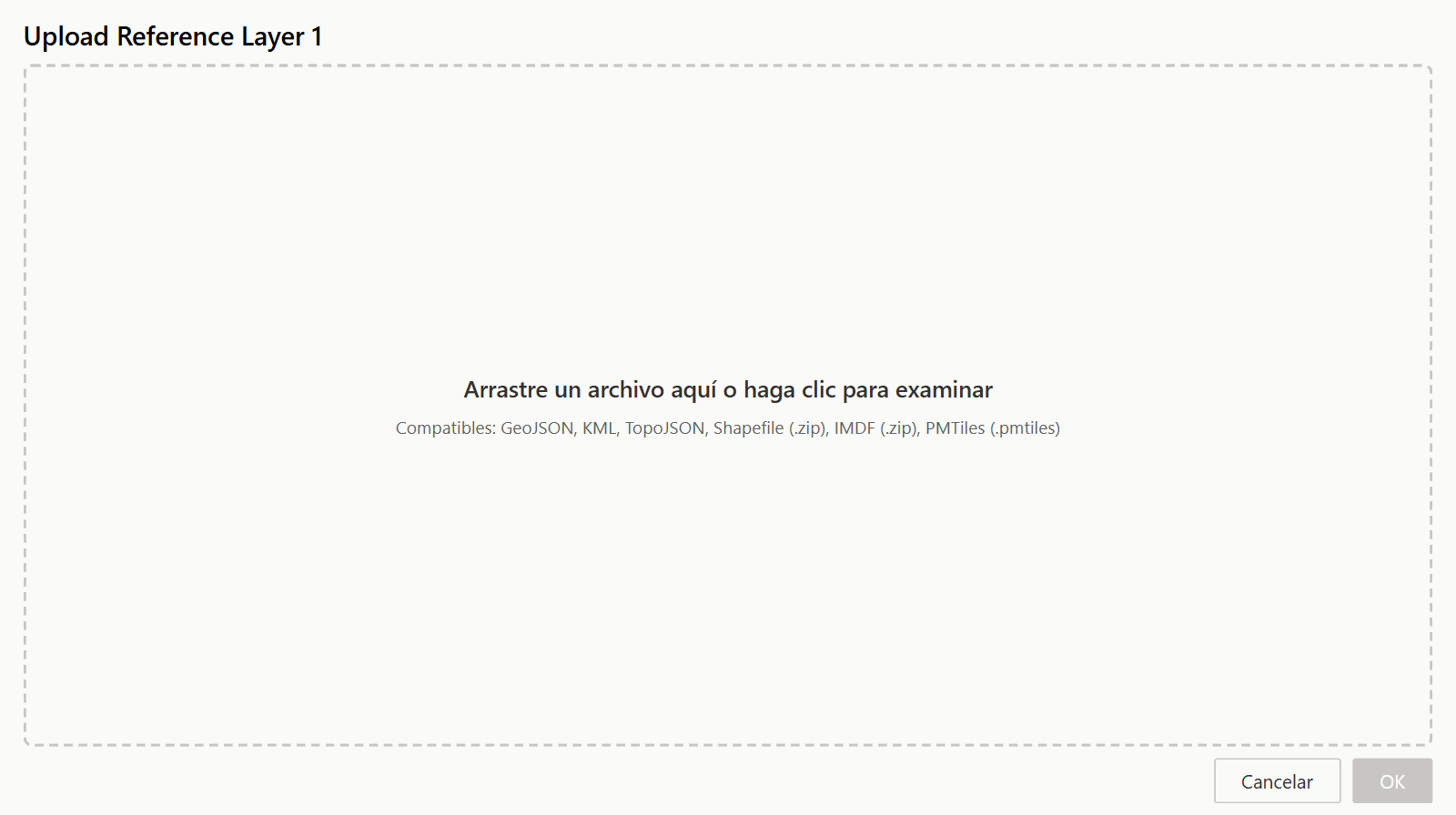

2. Elija Cargar un archivo, defina el estilo si lo desea y seleccione Elegir un archivo. Se abre la ventana de carga.
3. Suelte un archivo en la ventana, o haga clic para buscar uno.

En el panel Formato, establezca Origen en Archivo cargado y active Mostrar el botón de carga de archivos en el grupo de configuración de la capa. El interruptor abre la ventana de carga y se vuelve a desactivar solo.

Puede cargar:

• GeoJSON (.geojson, .json)
• TopoJSON
• KML (.kml)
• Un shapefile, comprimido en zip (.zip)
• Un recinto interior en formato IMDF, comprimido en zip (.zip)
• Un archivo PMTiles (.pmtiles)

Los archivos grandes ralentizan el informe. Una vez cargado un archivo, la ventana de carga advierte de que los archivos grandes pueden reducir el rendimiento y ofrece un control deslizante de simplificación con un valor sugerido. Simplificar la geometría, reducir la precisión decimal de las coordenadas y quitar las propiedades que no se usan antes de cargar el archivo también ayuda.

Para quitar un archivo de una capa, abra de nuevo la ventana de carga y seleccione Quitar el archivo existente.

Archivos PMTiles

Un archivo PMTiles contiene teselas vectoriales en un solo archivo, lo que resulta adecuado para conjuntos de límites demasiado detallados para GeoJSON. Un archivo puede ocupar hasta 25 MB. Si el suyo es mayor, vuelva a generarlo con un zoom máximo más bajo o con menos capas.

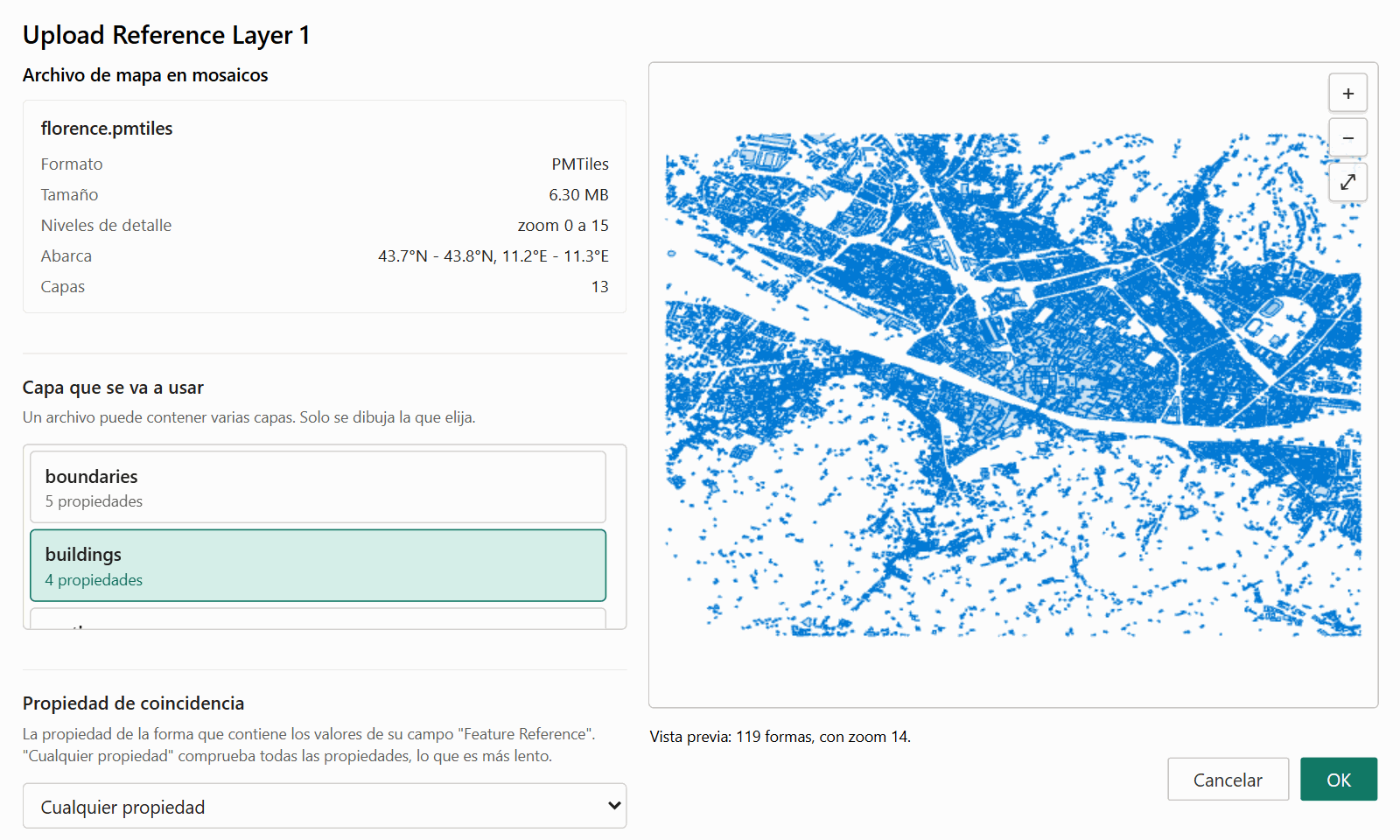

Después de elegir el archivo, la ventana muestra su formato, tamaño, niveles de zoom, cobertura y capas. Un archivo puede contener varias capas y una capa de archivo dibuja una de ellas: elíjala en Capa que se va a usar. Para dibujar tres capas de un mismo archivo, cargue el archivo en tres capas de archivo y elija una capa distinta en cada una.

Los polígonos, las líneas y los puntos de un archivo se dibujan todos, y se les aplican los ajustes de estilo, etiqueta, información sobre herramientas, filtro y zoom de esta página.

Dar estilo a la capa

Una capa de archivo tiene un solo estilo para todas sus entidades, o puede colorear las entidades según una de sus propiedades. Todos los ajustes siguientes están en el grupo Formato de la capa, en el panel Formato.

Los colores de contorno tienen los mismos cuatro tipos que los colores de relleno.

Mostrar información sobre herramientas

Active Mostrar la información sobre herramientas para mostrar información sobre herramientas cuando el lector pasa el puntero sobre una entidad. Con Propiedad de la información sobre herramientas (1) vacío, la información sobre herramientas muestra todas las propiedades de la entidad. Indique allí una propiedad para mostrar solo esa, y una segunda en Propiedad de la información sobre herramientas (2) si lo desea. Título de la información sobre herramientas (1) y Título de la información sobre herramientas (2) sustituyen los nombres de las propiedades por su propio texto.

Los valores de propiedad que contienen HTML, algo habitual en las descripciones de KML, se muestran como texto sin formato.

Filtrar la capa según sus datos

Una capa de archivo puede mostrar solo algunas de sus entidades. Establezca Propiedad para filtrar en una propiedad del archivo y Valor del filtro en los valores que quiere conservar.

• Valor del filtro es una lista separada por comas, por ejemplo North, South. Ponga un valor entre comillas si contiene una coma: "Yorkshire, East".
• Una entidad se conserva cuando su propiedad, comparada como texto, está en la lista.
• Con cualquiera de los dos ajustes vacío, no se filtra nada.

Valor del filtro admite formato condicional (fx). Cuando lo enlaza a un campo o a una medida, los valores de todas las filas del objeto visual se combinan, de modo que una segmentación de datos que deja tres regiones seleccionadas deja tres regiones en el mapa. Las etiquetas de la capa siguen el mismo filtro.

Seleccionar datos dentro de los polígonos

Icon Map Slicer puede usar los polígonos de una capa de archivo como áreas de selección. Active Usar polígonos para la selección en el grupo Capa GeoJSON / Shape / KML {n} - configuración de la capa. Al hacer clic en uno de los polígonos de la capa se seleccionan todos los elementos de datos que hay dentro, y la selección filtra la página del informe.

• Solo intervienen los polígonos. Las líneas y los puntos del archivo no.
• Donde los polígonos se superponen, se usan juntos todos los polígonos que hay en el punto en el que se hace clic.
• Búfer de selección y Modo de selección, en la tarjeta Selección, deciden hasta qué distancia alrededor del polígono se busca y si un elemento debe estar completamente dentro.
• Funciona con archivos vinculados y cargados, y con un archivo PMTiles. Con un archivo PMTiles, el polígono se compone a partir de las teselas cargadas para la vista actual, de modo que un polígono que se extiende mucho fuera de la pantalla se corta cerca del borde de la vista y, en un mapa alejado, su contorno se simplifica.
• El ajuste solo está en el panel Formato.

Consulte Seleccionar todo lo que hay dentro de una forma para conocer todos los detalles.

Etiquetar las entidades

Active Mostrar etiquetas y establezca Nombre de la propiedad de etiqueta en la propiedad que contiene el texto. El estilo de las etiquetas se define por capa. Consulte Etiquetas en las capas de referencia.

Mostrar la capa en la leyenda

Una capa de archivo aparece en la leyenda y en el control de capas, con su título, su nombre de archivo o "Capa de referencia n". En panel Formato > Leyenda > Etiquetas de la leyenda, Capa de referencia {n} en la leyenda incluye o excluye la capa n, y Título de Capa de referencia {n} le da un encabezado propio. Consulte Leyenda.

Ajustes

Configuración inicial

panel Formato > Capas de referencia > GeoJSON / Shape / KML

El interruptor del encabezado del grupo activa y desactiva las capas de archivo.

Configuración

panel Formato > Capas de referencia > Capa GeoJSON / Shape / KML {n} - configuración

Para un archivo cargado, los ajustes de propiedad son listas de las propiedades del propio archivo. Para un vínculo, escriba el nombre de la propiedad.

Formato

panel Formato > Capas de referencia > Capa GeoJSON / Shape / KML {n} - formato

Cuando Mostrar etiquetas está activado, a continuación aparece un grupo Capa GeoJSON / Shape / KML {n} - etiquetas. Consulte Etiquetas en las capas de referencia.

En el Administrador de capas

Seleccione una capa de archivo en el Administrador de capas para editar los ajustes más usados sin el panel Formato.

Reemplazar el vínculo o archivo cambia el origen y conserva el lugar y el estilo de la capa. Los filtros, las propiedades de la información sobre herramientas, los colores por propiedad, Usar polígonos para la selección y el formato condicional (fx) siguen en el panel Formato.

Consejos y límites

• Al hacer clic en una entidad de una capa de archivo, esta no se selecciona. Con Usar polígonos para la selección activado, al hacer clic en un polígono se seleccionan en su lugar los datos que hay dentro.
• Cada capa de archivo dibuja un archivo. Use Número de capas para tener hasta cinco.
• Un archivo PMTiles puede ocupar hasta 25 MB y cada capa de archivo dibuja una de sus capas.
• Si el mapa se ralentiza, simplifique el archivo. Menos vértices y menos propiedades son lo que más se nota.
