Fonds de carte personnalisés (.imbase)
Un fond de carte personnalisé remplace la carte du monde intégrée par un détail au niveau des rues pour une zone de votre choix : routes, bâtiments, chemins, voies ferrées, numéros de rue et points d'intérêt. Vous le créez sous forme de fichier .imbase avec le Basemap Builder et vous le chargez dans le rapport : il se dessine donc toujours sans aucun téléchargement.
Un fichier .imbase contient un rectangle fixe du monde, et un rapport peut en stocker jusqu'à 25 Mo. Si votre rapport peut utiliser des visuels qui se connectent à des services de cartographie en ligne, Icon Map Pro et Icon Map Slicer diffusent des fonds de carte détaillés pour toute la planète, sans rien à créer. Utilisez un fichier .imbase lorsque le visuel ne doit pas se connecter à des services externes et qu'il vous faut quand même le détail des rues.
Qu'est-ce qu'un fichier .imbase
Un fichier .imbase est un fichier unique qui contient tout ce dont un fond de carte a besoin :
- Des tuiles vectorielles pour une zone, du niveau de zoom 0 jusqu'au niveau des rues.
- Un ou plusieurs styles de carte qui indiquent comment les tuiles sont dessinées : les couleurs, les largeurs de ligne et les noms.
- Les licences des données qu'il contient. Chaque fichier .imbase doit les inclure.
Il peut aussi contenir ses propres icônes et polices. Lorsqu'il n'a pas de polices, Icon Map Lite dessine son texte avec la police Noto Sans intégrée au visuel.
Tout ce qu'utilise un style doit se trouver dans le fichier. Un fichier dont le style pointe vers quoi que ce soit à l'extérieur est refusé au chargement : un fond de carte personnalisé ne peut donc jamais faire accéder la carte à Internet.
Obtenir un fichier .imbase
Créez-en un avec le Basemap Builder sur icon-map.com. Il s'exécute dans votre navigateur : le fichier est créé sur votre ordinateur, pas sur nos serveurs.
- Choisissez une source de données cartographiques.
- Dessinez un rectangle sur la zone dont traite votre rapport.
- Choisissez les styles et les groupes de couches voulus.
- Créez le fichier. Le Basemap Builder l'ajuste aux 25 Mo qu'un rapport peut stocker.
Le Basemap Builder propose des données OpenStreetMap pour n'importe quel endroit du monde, sous deux formes (OpenMapTiles et Protomaps), ainsi qu'OS Open Zoomstack pour la Grande-Bretagne.
La page d'accueil du visuel comporte un bouton Créateur de fonds de carte, et le guide des couches un lien Créateur de fonds de carte personnalisés. Les deux ouvrent la même page.
Quelle superficie tient dans le fichier
Un rapport peut stocker un fichier .imbase de 25 Mo au maximum. La superficie couverte dépend de la source, de la densité du bâti et de ce que vous incluez.
Sur le centre de Londres, avec un seul style et tous les groupes de couches, voici à peu près ce qui tient :
| Source | Superficie qui tient dans 25 Mo |
|---|---|
| OS Open Zoomstack (Grande-Bretagne) | Environ 1 300 km² |
| OpenStreetMap, OpenMapTiles | Environ 550 km² |
| OpenStreetMap, Protomaps | Environ 425 km² |
Pour couvrir une plus grande superficie :
- Laissez de côté ce dont vous n'avez pas besoin. Les bâtiments représentent en général 40 à 60 % du fichier d'une ville. Sans les bâtiments, environ trois fois plus de superficie tient dans le fichier.
- Choisissez un seul style. Chaque style supplémentaire alourdit le fichier.
- Comptez sur davantage à la campagne. Les zones rurales et isolées couvrent bien plus de terrain pour la même taille. Une zone comme le Lake District, d'environ 80 km de large, tient dans un seul fichier.
Ajouter un fond de carte personnalisé à votre carte
- Sélectionnez la carte, puis ouvrez Volet Format > Couche d'arrière-plan > Carte.
- Réglez Fond de carte sur Personnalisé. Un groupe Fond de carte personnalisé apparaît.

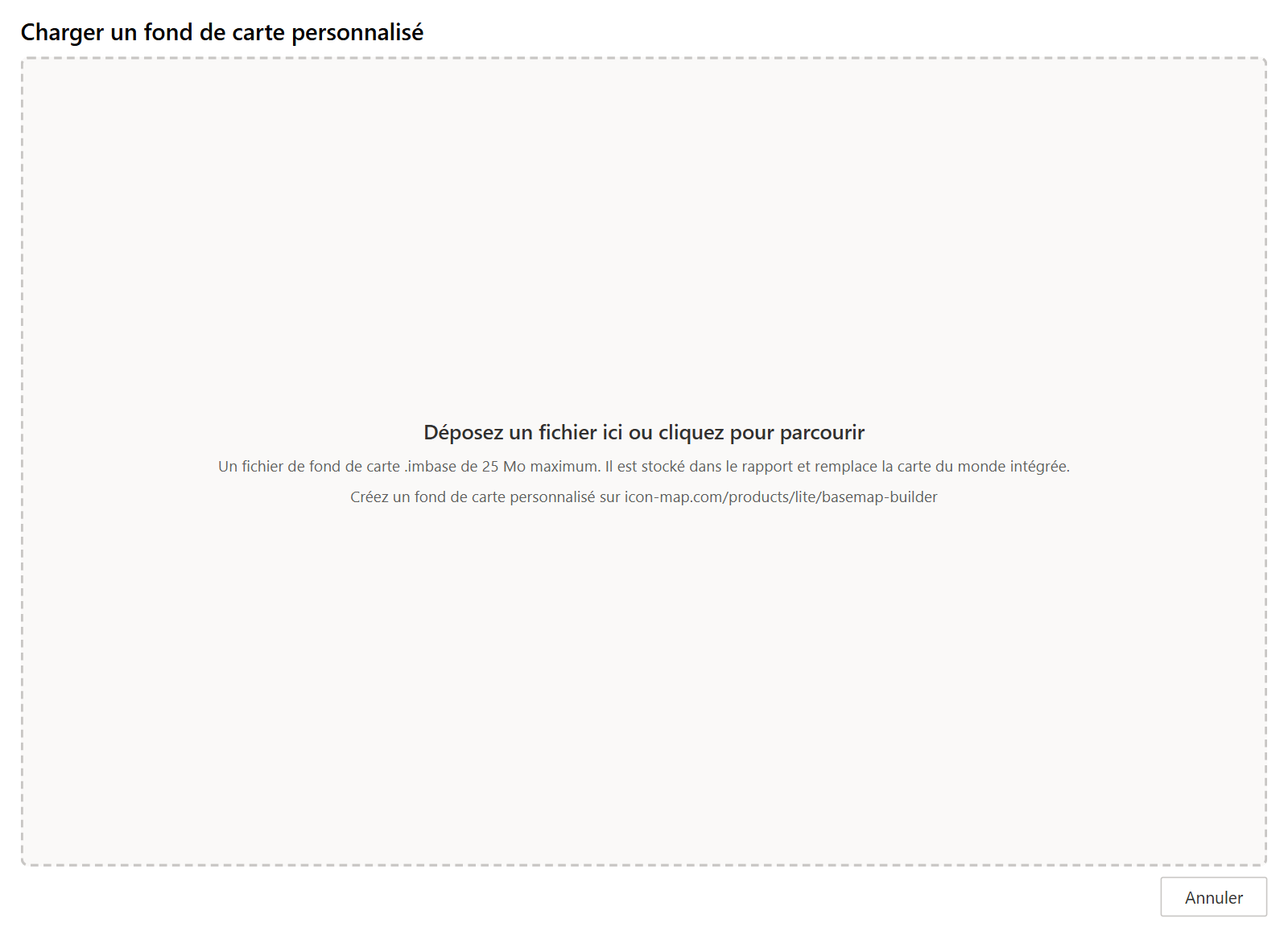

- Activez Charger un fichier de fond de carte. La fenêtre de chargement s'ouvre, et le commutateur se désactive de lui-même.
- Déposez votre fichier .imbase sur la fenêtre, ou cliquez pour le rechercher. La fenêtre affiche Vérification du fond de carte..., puis Enregistrement du fond de carte..., et se ferme.
Le fichier est désormais stocké dans le rapport. Le groupe Fond de carte personnalisé affiche le nom du fond de carte et le nom du fichier, une liste Style lorsque le fichier comporte plusieurs styles, et un commutateur pour chaque groupe de couches du fichier.
Tant qu'aucun fichier n'est stocké, le groupe affiche « Créez un fond de carte personnalisé sur icon-map.com/products/lite/basemap-builder », et la carte ne dessine aucun arrière-plan.
Pour remplacer le fond de carte, activez de nouveau Charger un fichier de fond de carte et choisissez un autre fichier.
La zone hors du fichier
Un fond de carte personnalisé est autonome. La carte du monde intégrée n'est pas dessinée en dessous : hors du rectangle couvert par le fichier, il n'y a donc pas d'arrière-plan. Vos données s'y dessinent tout de même, sur une carte vide.
Créez le fichier pour la zone dont traite votre rapport, et faites en sorte que la carte s'ouvre à cet endroit :
- Lorsque Zoom automatique est activé, la carte cadre vos données. Si vos données se trouvent dans la zone, la vue aussi.
- Lorsque Zoom automatique est désactivé, définissez une vue par défaut dans la zone, et augmentez Niveau de zoom min pour que les lecteurs ne puissent pas trop dézoomer au-delà.
Consultez Vue, zoom et projection.
Style et groupes de couches
Style
Lorsque le fichier comporte plusieurs styles, par exemple une version claire et une version sombre, Style permet de choisir entre eux. Il démarre sur le style par défaut du fichier.
Le rapport garde le contrôle de la vue. Tout centre, zoom, inclinaison, rotation ou projection écrit dans le fichier est ignoré.
Groupes de couches
Le groupe Fond de carte personnalisé liste un commutateur pour chaque groupe de couches que contient le fichier, dans l'ordre du fichier. Chaque commutateur est activé par défaut. Seuls les groupes présents dans votre fichier apparaissent :
| Groupe | Ce qu'il dessine |
|---|---|
| Occupation du sol | Les terres, les parcs, les bois et les autres types d'occupation du sol |
| Eau | Les mers, les lacs et les cours d'eau |
| Routes | Le réseau routier |
| Chemins piétons et pistes cyclables | Les chemins, les sentiers et les itinéraires cyclables |
| Noms de rues | Les noms des rues |
| Voies ferrées | Les lignes de chemin de fer |
| Bâtiments | Les emprises des bâtiments |
| Numéros de rue | Les numéros de rue |
| Noms de lieux | Les noms des villes, des quartiers et des localités |
| Points d'intérêt | Les commerces, les services et les sites remarquables |
| Limites | Les limites administratives |
| Courbes de niveau | Les courbes de niveau |
| Lignes électriques et réseaux | Les lignes électriques et les autres réseaux |
| Relief | Le relief ombré |
Icon Map Lite traduit les noms des commutateurs dans la langue du rapport. Un groupe que le style choisi ne dessine pas n'a aucun effet.
Rétablir les valeurs par défaut de la carte Couche d'arrière-plan réinitialise le style et les commutateurs, et conserve le fichier chargé.
Si le chargement est refusé
La fenêtre de chargement vérifie le fichier avant de le stocker. En cas de problème, elle indique lequel.
| Début du message | Que faire |
|---|---|
| Ce fichier fait ... Mo. Un rapport peut stocker au maximum 25 Mo. | Créez un fichier plus petit : une zone plus petite, moins de groupes de couches ou un seul style. |
| Il s'agit d'une archive PMTiles. | Une simple archive PMTiles n'est pas un fond de carte. Créez un fichier .imbase, ou chargez l'archive comme couche : consultez Formes depuis un fichier ou Formes depuis des fichiers. |
| Il ne s'agit pas d'un fond de carte .imbase. | Le fichier n'est pas un fichier .imbase. Créez-en un avec le Basemap Builder. |
| LICENSE.txt est absent. | Un fichier .imbase doit contenir les licences des données qu'il renferme. Recréez le fichier. |
| Ce fond de carte est au format version ... | Le fichier a été créé pour une autre version d'Icon Map Lite. Recréez-le avec le Basemap Builder. |
| Le style ... fait référence à un élément extérieur au fichier. | Le style pointe vers une adresse sur Internet. Chaque partie d'un style doit se trouver dans le fichier. |
| ... contient des images au lieu de tuiles vectorielles. | Un fond de carte personnalisé est dessiné à partir de tuiles vectorielles. Les tuiles d'images ne peuvent pas être utilisées. |
| Le style ... n'est pas un style MapLibre valide. | Le style ne peut pas être dessiné. Recréez le fichier. |
L'inverse est vrai aussi : un fichier .imbase fourni à la fenêtre de chargement d'une couche est refusé, avec une note qui invite à le choisir dans Couche d'arrière-plan, avec le fond de carte réglé sur Personnalisé.
Si un fond de carte stocké auparavant ne peut pas être ouvert, le groupe Fond de carte personnalisé affiche « Le fond de carte stocké n'a pas pu être ouvert » et la raison. Chargez de nouveau le fichier.
Attribution et licences
La mention écrite dans le fichier .imbase est ajoutée à la ligne de mention de la carte. Les licences des données cartographiques exigent généralement cette mention : les données OpenStreetMap sont sous Open Database License, et OS Open Zoomstack est sous Open Government Licence. Laissez la mention en place, et consultez le fichier de licence dans le fichier .imbase pour savoir ce qu'exige votre source.
Conseils et limites
- Le fichier est un instantané. Il ne se met pas à jour lorsque les données cartographiques changent. Créez et chargez un nouveau fichier lorsque vous voulez des données plus récentes.
- Il alourdit le rapport. Le fichier est stocké dans le rapport, qu'il alourdit de 25 Mo au maximum, et toute personne qui peut ouvrir le rapport peut l'en extraire. Utilisez des données dont la licence le permet.
- Le contraste élevé ne le remplace pas. Un lecteur qui a activé le contraste élevé de Windows voit toujours votre fond de carte personnalisé, et non le thème Contraste élevé.
- Un fond de carte personnalisé se dessine dans Power BI Desktop et dans le service Power BI, comme le reste du visuel. Consultez Environnements pris en charge et confidentialité.
