Vue d'ensemble des couches de référence

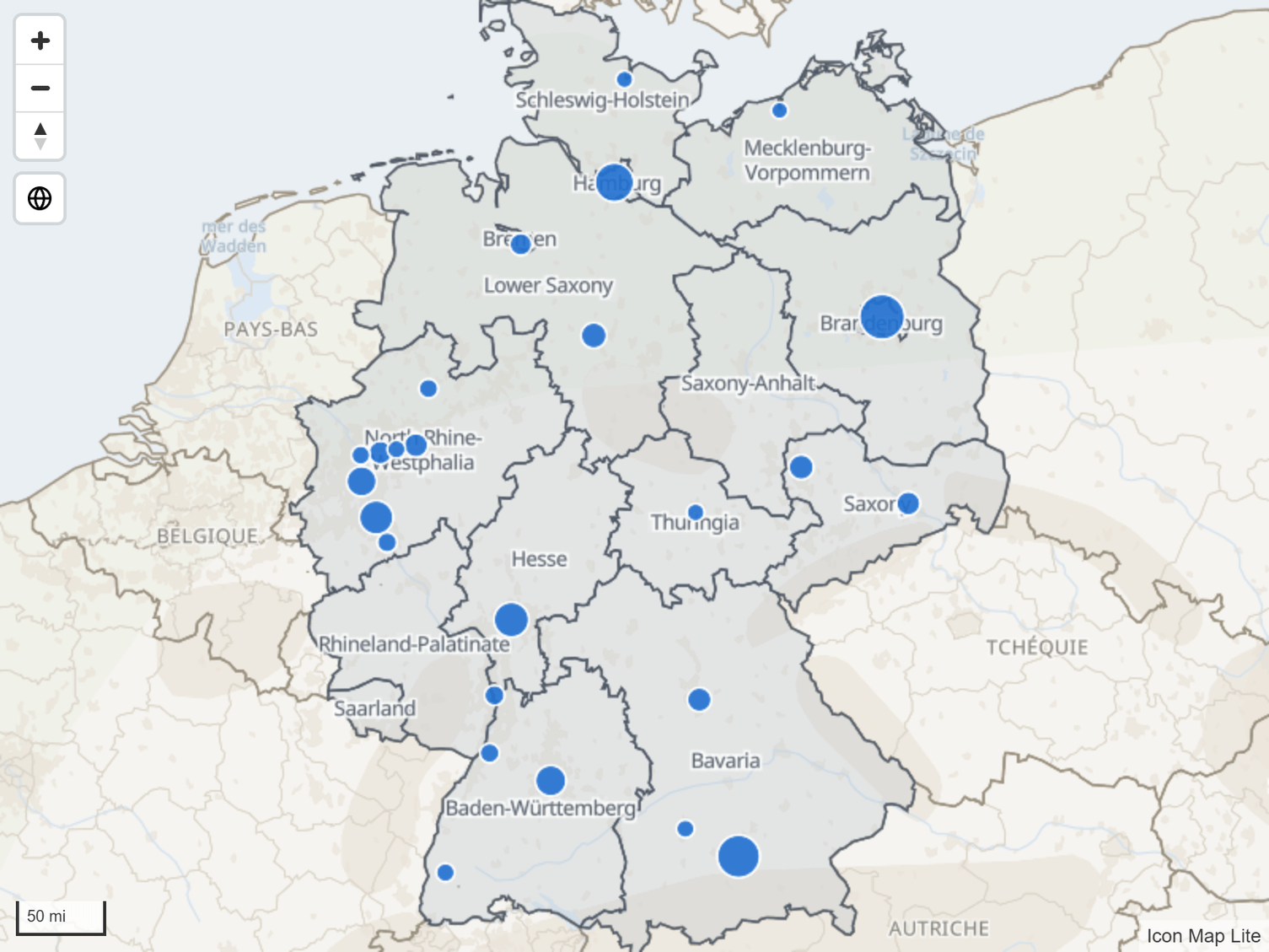

Les couches de référence donnent du contexte à vos données : des limites, des itinéraires ou des sites issus d'un fichier que vous chargez, et un ombrage sur la partie du monde plongée dans l'obscurité. Elles ne proviennent pas de votre modèle de données, et tout ce qu'elles dessinent est stocké dans le rapport.
Couches de référence et couches de données
Une carte Icon Map Lite se compose d'un fond de carte, de couches de données et de couches de référence.
| Couches de données | Couches de référence | |
|---|---|---|
| D'où vient le contenu | Des lignes de votre rapport, par l'intermédiaire des puits de champs | D'un fichier que vous chargez dans le rapport, ou de l'ombrage du jour et de la nuit |
| Rôle d'une ligne | Une ligne dessine un élément | Aucune ligne n'est nécessaire. Une couche de référence dessine sans aucun champ |
| Clic et sélection | Sélectionne la ligne et filtre le rapport | Le survol peut afficher une info-bulle. Les polygones peuvent servir d'outil de sélection |
| Style à partir des données | Mise en forme conditionnelle (fx) sur la plupart des paramètres | Style fixe, ou style selon une propriété du fichier |
Icon Map Lite ne lit jamais une couche de référence à partir d'un lien. Un fichier est lu une seule fois, lorsque vous le chargez, puis il est stocké dans le rapport : il se dessine donc partout où le rapport s'affiche.
Une couche de référence n'est pas jointe à vos données, mais vos données peuvent tout de même la contrôler. Plusieurs paramètres acceptent la mise en forme conditionnelle (fx) : une mesure ou un segment peut donc décider de ce qui est dessiné :
- Visible affiche ou masque une couche de fichier.
- Valeur de filtre ne conserve que les entités dont la propriété correspond à vos données. Consultez Formes depuis un fichier.
- Nom de la propriété d'étiquette choisit la propriété qui nomme les entités.
Si vous voulez des formes colorées par vos données et qui filtrent le rapport lorsqu'on clique dessus, utilisez plutôt une couche de données : Formes depuis des fichiers et limites intégrées ou Formes depuis les données.
Types de couches de référence
| Type | Nom dans le volet Format | Ce qu'elle dessine | Nombre |
|---|---|---|---|
| Fichiers | Formes depuis un fichier | Des points, des lignes et des polygones issus d'un fichier GeoJSON, TopoJSON, KML, shapefile zippé, IMDF ou PMTiles chargé | 5 |
| Jour et nuit | Terminateur jour-nuit | Un ombrage sur la partie du monde plongée dans l'obscurité | 1 |
Les couches de fichier peuvent aussi porter leurs propres étiquettes de texte. Consultez Étiquettes des couches de référence.
Ajouter une couche de référence
- Sélectionnez la carte, puis ouvrez Volet Format > Couches de référence.
- Activez Formes depuis un fichier ou Terminateur jour-nuit. Chacun est un groupe doté de son propre commutateur.
- Pour une couche de fichier, ouvrez Couche « Formes depuis un fichier » 1 - Configuration et activez Afficher le bouton de chargement de fichier pour charger le fichier.
Plusieurs couches de fichier
Il existe cinq couches de fichier. Le volet Format affiche les paramètres d'une seule à la fois.
- Dans le groupe Formes depuis un fichier, définissez Nombre de couches (de 1 à 5).
- Choisissez la couche à modifier dans Appliquer les paramètres à. Chaque couche est listée sous la forme « Layer 1 », « Layer 2 », et ainsi de suite, suivie du nom de son fichier une fois celui-ci chargé.
Ordre de dessin
Chaque couche de la carte, de référence ou de données, a un Z-Index. Une couche dont le Z-Index est plus élevé est dessinée plus près de l'observateur. Les couches de référence et les couches de données partagent une même échelle : une couche de référence peut donc se placer sous vos données, entre deux couches de données ou au-dessus de tout.
| Couche | Z-Index par défaut |
|---|---|
| Terminateur jour-nuit | 450 |
| Étiquettes d'une couche de fichier | 370 |
| Couches de fichier | 365 |
À titre de comparaison, les cercles valent 405 par défaut, les formes depuis les données, les cartes thermiques et les cellules 400, et les couches de données Formes depuis des fichiers 360. Par défaut, l'ombrage de la nuit est donc dessiné au-dessus de vos données, et les couches de fichier sont dessinées sous la plupart des couches de données, mais au-dessus d'une couche Formes depuis des fichiers.
Pour modifier l'ordre, changez le Z-Index d'une couche dans le volet Format. Les couches de fichier et le terminateur jour-nuit acceptent des valeurs de 0 à 1000 ; les étiquettes d'une couche de fichier, de 0 à 10000.
Plage de zoom et visibilité
Chaque couche de fichier a un Zoom minimal et un Zoom maximal. Hors de cette plage, la couche n'est pas dessinée. Utilisez-les pour n'afficher des limites détaillées que lorsque le lecteur a zoomé.
Les couches de fichier ont aussi un paramètre Visible qui accepte la mise en forme conditionnelle (fx). Renvoyez « Yes » ou « No » depuis une mesure pour n'afficher une couche que pour un choix de segment ou un signet.
Conseils et limites
- Tout ce que dessine une couche de référence est stocké dans le rapport. Il n'y a rien à mettre en liste d'autorisation et rien qui puisse échouer au chargement.
- Une archive PMTiles peut peser jusqu'à 25 Mo. Les autres fichiers sont simplifiés dans la fenêtre de chargement s'ils sont volumineux. Consultez Formes depuis un fichier.
- Le fond de carte a ses propres noms de lieux, frontières, lacs et cours d'eau, que vous pouvez activer et désactiver. Consultez Le fond de carte.
