Visão geral das camadas de referência

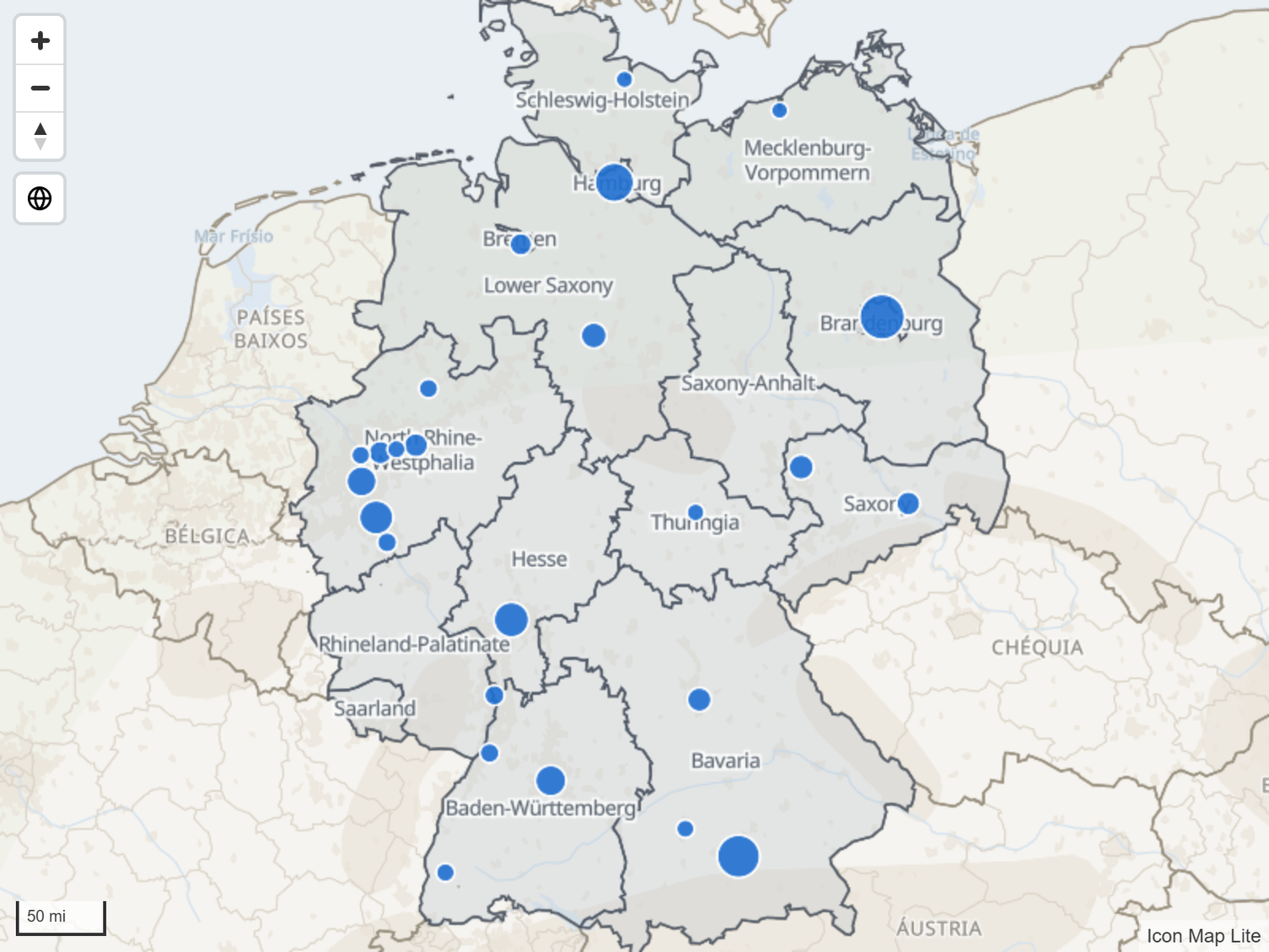

As camadas de referência dão contexto aos seus dados: limites, rotas ou locais de um arquivo que você carrega, e um sombreamento sobre a parte do mundo que está no escuro. Elas não vêm do seu modelo de dados, e tudo o que desenham fica guardado no relatório.
Camadas de referência e camadas de dados
Um mapa no Icon Map Lite é um mapa de fundo, mais camadas de dados, mais camadas de referência.
| Camadas de dados | Camadas de referência | |
|---|---|---|
| De onde vem o conteúdo | Das linhas do seu relatório, por meio dos poços de campos | De um arquivo que você carrega no relatório, ou do sombreamento de dia e noite |
| O que uma linha faz | Uma linha desenha um item | Não são necessárias linhas. Uma camada de referência é desenhada sem nenhum campo |
| Clicar e selecionar | Seleciona a linha e filtra o relatório | Passar o cursor pode mostrar uma dica de ferramenta. Os polígonos podem virar uma ferramenta de seleção |
| Estilo a partir dos dados | Formatação condicional (fx) na maioria das configurações | Estilo fixo, ou estilo por uma propriedade dentro do arquivo |
O Icon Map Lite nunca lê uma camada de referência a partir de um link. Um arquivo é lido uma única vez, quando você o carrega, e depois fica guardado no relatório, por isso é desenhado onde quer que o relatório seja aberto.
Uma camada de referência não é associada aos seus dados, mas os seus dados ainda podem controlá-la. Várias configurações aceitam formatação condicional (fx), de modo que uma medida ou uma segmentação de dados pode decidir o que é desenhado:
- Visível mostra ou oculta uma camada de arquivo.
- Valor do filtro mantém somente as feições cuja propriedade corresponde aos seus dados. Consulte Formas de arquivo.
- Nome da propriedade do rótulo escolhe qual propriedade dá nome às feições.
Se você quiser formas coloridas pelos seus dados e que filtrem o relatório quando clicadas, use uma camada de dados: Formas de arquivos e limites integrados ou Formas dos dados.
Tipos de camada de referência
| Tipo | Nome no painel Formato | O que desenha | Quantas |
|---|---|---|---|
| Arquivos | Formas de arquivo | Pontos, linhas e polígonos de um arquivo GeoJSON, TopoJSON, KML, shapefile compactado, IMDF ou PMTiles carregado | 5 |
| Dia e noite | Terminadouro do dia | Um sombreamento sobre a parte do mundo que está no escuro | 1 |
As camadas de arquivo também podem ter os seus próprios rótulos de texto. Consulte Rótulos nas camadas de referência.
Adicionar uma camada de referência
- Selecione o mapa e abra Painel Formato > Camadas de referência.
- Ative Formas de arquivo ou Terminadouro do dia. Cada um é um grupo com o seu próprio botão de alternância.
- Para uma camada de arquivo, abra Camada “Formas de arquivo” 1 - configuração e ative Exibir botão de upload de arquivo para carregar o arquivo.
Mais de uma camada de arquivo
Há cinco camadas de arquivo. O painel Formato mostra as configurações de uma de cada vez.
- No grupo Formas de arquivo, defina Número de camadas (de 1 a 5).
- Escolha a camada a editar em Aplicar configurações a. Cada camada aparece como "Layer 1", "Layer 2" e assim por diante, seguida do nome do arquivo depois que um arquivo é carregado.
Ordem de desenho
Todas as camadas do mapa, de referência ou de dados, têm um Z-Index. Uma camada com Z-Index mais alto é desenhada mais perto do observador. As camadas de referência e as camadas de dados compartilham uma única escala, por isso uma camada de referência pode ficar por baixo dos seus dados, entre duas camadas de dados ou por cima de tudo.
| Camada | Z-Index padrão |
|---|---|
| Terminadouro do dia | 450 |
| Rótulos de uma camada de arquivo | 370 |
| Camadas de arquivo | 365 |
Para comparação, os círculos têm padrão 405, as formas dos dados, os mapas de calor e as células têm 400, e as camadas de dados Formas de arquivos têm 360. Assim, por padrão, o sombreamento noturno é desenhado por cima dos seus dados, e as camadas de arquivo são desenhadas por baixo da maioria das camadas de dados, mas por cima de uma camada Formas de arquivos.
Para mudar a ordem, edite o Z-Index de uma camada no painel Formato. As camadas de arquivo e o terminadouro do dia aceitam valores de 0 a 1000; os rótulos de uma camada de arquivo aceitam de 0 a 10000.
Intervalo de zoom e visibilidade
Cada camada de arquivo tem um Zoom mínimo e um Zoom máximo. Fora desse intervalo, a camada não é desenhada. Use isso para mostrar limites detalhados somente quando o leitor tiver aproximado o zoom.
As camadas de arquivo também têm uma configuração Visível que aceita formatação condicional (fx). Retorne "Yes" ou "No" a partir de uma medida para mostrar uma camada somente para uma escolha de segmentação de dados ou para um indicador.
Dicas e limites
- Tudo o que uma camada de referência desenha fica guardado no relatório. Não há nada para incluir em listas de permissões e nada que possa deixar de carregar.
- Um arquivo PMTiles pode ter até 25 MB. Os outros arquivos são simplificados na janela de carregamento se forem grandes. Consulte Formas de arquivo.
- O mapa de fundo tem os seus próprios nomes de lugares, fronteiras, lagos e rios, que você pode ativar e desativar. Consulte O mapa de fundo.
