Imagens e ícones

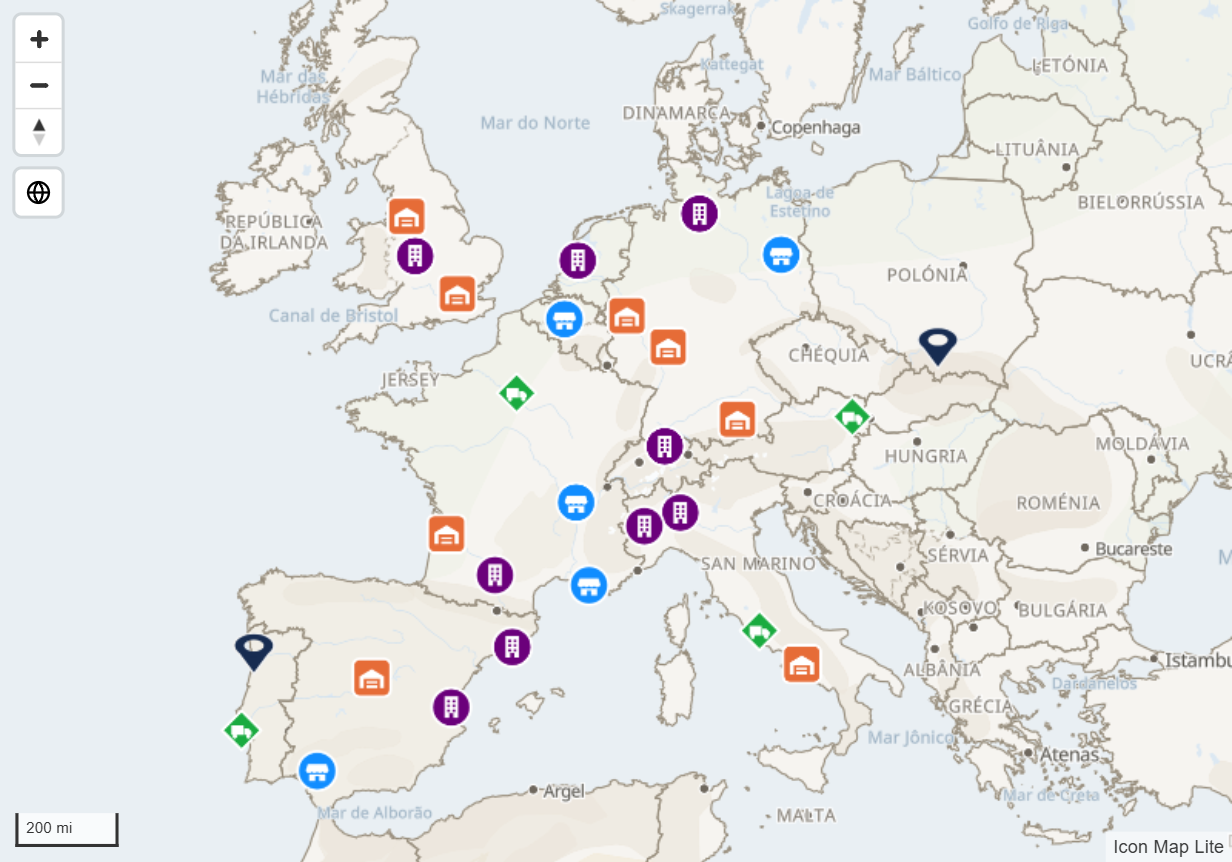

A camada Imagens / ícones coloca um marcador em cada longitude e latitude. O marcador é uma imagem armazenada nos seus dados, como URI de dados ou texto SVG, ou um texto curto ou um emoji desenhado sobre um selo.

O que é necessário

Estes campos devem estar vazios nas linhas de uma imagem: Tamanho do círculo, Longitude de destino, Latitude de destino, Referência da feição, Peso do mapa de calor e Peso da célula (H3/S2/A5/Geohash).

Adicionar imagens ao mapa

1. Adicione campos a * ID (obrigatório), Longitude (X) e Latitude (Y). Defina as coordenadas como Média.
2. Se os seus dados contêm uma imagem para cada linha, como URI de dados ou texto SVG, adicione esse campo a Imagem / WKT / GeoJSON. Se você quer marcadores de texto ou emoji, deixe esse poço de campos vazio.
3. Se o painel Que tipo de mapa quer criar? estiver visível, selecione o bloco Imagens e ícones. Caso contrário, no painel Formato expanda Camadas de dados e ative Imagens / ícones.
4. Expanda Imagens - configuração e escolha uma Fonte da imagem: Imagem a partir dos dados ou Texto ou emoji.
5. Defina o tamanho: Largura da imagem e Altura da imagem para imagens, ou Tamanho do ícone para texto e emoji.

De onde vem a imagem

Fonte da imagem tem duas opções.

Imagem a partir dos dados

Cada linha traz a sua própria imagem no campo Imagem / WKT / GeoJSON. O valor precisa ser um destes:

O valor precisa começar com data:image, <svg ou <?xml, ou ser exatamente pin, sem nada antes. Uma linha cujo valor seja qualquer outra coisa, incluindo um link, não é desenhada. Como a linha tem coordenadas, ela também não é uma forma, portanto não chega a nenhuma camada.

Como colocar as imagens nos seus dados:

• Texto SVG em uma coluna ou medida. SVG é texto simples, por isso você pode armazená-lo em uma coluna ou montá-lo em uma medida DAX. Inclua xmlns="http://www.w3.org/2000/svg" na tag <svg>. Uma medida pode mudar o SVG por linha, por exemplo para colorir um ícone pelo status:

  Status Icon =
  "<svg xmlns='http://www.w3.org/2000/svg' width='24' height='24' viewBox='0 0 24 24'>"
      & "<circle cx='12' cy='12' r='10' fill='" & [Status Color] & "'/></svg>"


• URIs de dados. Converta cada arquivo de imagem em uma URI de dados com qualquer ferramenta de conversão de imagem para URI de dados e armazene o resultado em uma coluna. Mantenha as imagens pequenas: o Power BI armazena no máximo 32.766 caracteres em um único valor de texto, e uma URI de dados mais longa é cortada e não pode ser desenhada.

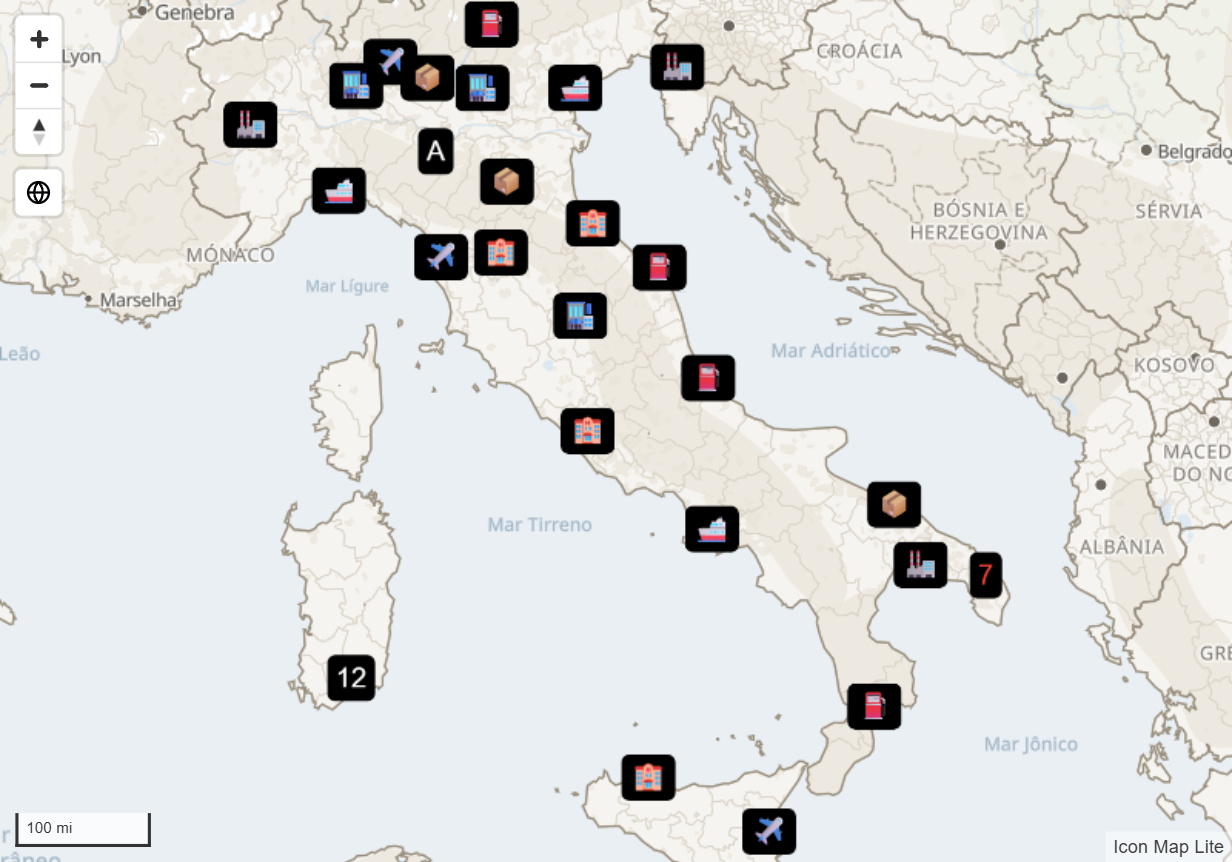

Texto ou emoji

Defina Fonte da imagem como Texto ou emoji e digite o texto, um símbolo ou um emoji na configuração Texto ou emoji. Cada local recebe esse texto, desenhado sobre um selo arredondado. O padrão é ▲. As linhas não precisam de nada em Imagem / WKT / GeoJSON.

Para mostrar um texto diferente em cada linha, selecione o botão fx ao lado de Texto ou emoji, escolha Valor do campo e selecione uma coluna que contenha o texto ou o emoji de cada linha. Consulte Formatação condicional.

• O selo tem a altura de Tamanho do ícone e a largura de que o texto precisa.
• Cor do ícone / do fundo e Transparência do fundo do ícone definem o selo.
• Cor do texto do ícone define o texto.

Você também pode definir a cor do texto no próprio valor, com um prefixo:

As cores com nome são white, black, red, amber, orange, yellow, green, blue e gray.

Se você mantiver um campo em Imagem / WKT / GeoJSON enquanto usa Texto ou emoji, deixe-o em branco nas linhas de imagem. Uma linha cujo valor ali não seja uma imagem não é desenhada.

Configurações

Todas ficam em Painel Formato > Camadas de dados > Imagens - configuração, mostradas quando o botão de alternância Imagens / ícones está ativado.

Deslocar imagens sobrepostas

Quando várias linhas compartilham um local, por exemplo três ativos em um mesmo endereço, os marcadores ficam exatamente uns sobre os outros. Ative Deslocar imagens sobrepostas para dispô-los em uma fileira horizontal centrada no local, separados por Espaçamento do deslocamento (pixels). Aumente Tolerância de deslocamento (metros) para tratar os marcadores dentro dessa distância como estando no mesmo lugar. Os deslocamentos se aplicam aos marcadores que não estão em um cluster.

Seleção, dicas de ferramenta e rótulos

• Seleção. Selecione um marcador para filtrar os outros visuais da página do relatório, como faz uma segmentação de dados. Mantenha Ctrl ou Shift pressionada para selecionar vários. Os marcadores que você não selecionou esmaecem, usando Painel Formato > Seleção > Formatação > Transparência dos itens não selecionados. Consulte Selecionar e filtrar com o mapa.
• Dicas de ferramenta. Sem campos em Dicas de ferramenta, a dica de ferramenta mostra o ID. Adicione campos a Dicas de ferramenta para mostrar esses campos no lugar do ID. Consulte Dicas de ferramenta.
• Rótulos. Os marcadores podem ter rótulos de dados. Consulte Rótulos de dados.
• Legenda. As imagens aparecem na legenda como Icons. Consulte Legenda.

Dicas e limites

• Não aparece nada? Verifique os primeiros caracteres de um valor em Imagem / WKT / GeoJSON. Um link, um nome de arquivo ou um texto com um espaço antes de <svg não é desenhado. Verifique também se Tamanho do círculo está vazio nessas linhas.
• Uma imagem é ancorada pelo centro. Para um alfinete cuja ponta deva tocar o local, use uma imagem com espaço vazio abaixo da ponta, de modo que a ponta fique no centro.
• Os marcadores nunca ocultam uns aos outros. Onde se sobrepõem, todos são desenhados.
• Imagens e círculos compartilham uma única posição na ordem de desenho, definida pelo Z Index de Círculos.
• Os selos de texto e as imagens que se repetem são desenhados uma vez e reutilizados, por isso poucos valores diferentes em muitas linhas continuam rápidos. Milhares de imagens diferentes são mais lentas: prefira poucas imagens pequenas, ou selos de texto coloridos com fx.
