Images et icônes

La couche Images / icônes place un marqueur à chaque longitude et latitude. Le marqueur est soit une image stockée dans vos données, sous forme d'URI de données ou de texte SVG, soit un court texte ou un émoji dessiné sur une pastille.

Ce qu'il vous faut

Ces champs doivent être vides sur les lignes d'une image : Taille du cercle, Longitude de destination, Latitude de destination, Référence d'entité, Pondération de la carte thermique et Pondération de cellule (H3/S2/A5/Geohash).

Ajouter des images à la carte

1. Ajoutez des champs à * ID (obligatoire), Longitude (X) et Latitude (Y). Réglez les coordonnées sur Moyenne.
2. Si vos données contiennent une image pour chaque ligne, sous forme d'URI de données ou de texte SVG, ajoutez ce champ à Image / WKT / GeoJSON. Si vous voulez des marqueurs de texte ou d'émoji, laissez ce puits de champs vide.
3. Si le panneau Quel type de carte créez-vous ? est affiché, sélectionnez la vignette Images et icônes. Sinon, dans le volet Format, développez Couches de données et activez Images / icônes.
4. Développez Images - Configuration et choisissez une Source de l'image : Image issue des données ou Texte ou émoji.
5. Réglez la taille : Largeur de l'image et Hauteur de l'image pour les images, ou Taille de l'icône pour le texte et les émojis.

D'où vient l'image

Source de l'image propose deux options.

Image issue des données

Chaque ligne porte sa propre image dans le champ Image / WKT / GeoJSON. La valeur doit être l'une des suivantes :

La valeur doit commencer par data:image, <svg ou <?xml, ou être exactement pin, sans rien devant. Une ligne dont la valeur est autre chose, y compris un lien, n'est pas dessinée du tout. Comme la ligne a des coordonnées, ce n'est pas non plus une forme : elle n'atteint donc aucune couche.

Mettre des images dans vos données :

• Du texte SVG dans une colonne ou une mesure. Le SVG est du texte brut : vous pouvez donc le stocker dans une colonne ou le construire dans une mesure DAX. Incluez xmlns="http://www.w3.org/2000/svg" dans la balise <svg>. Une mesure peut modifier le SVG ligne par ligne, par exemple pour colorer une icône selon un statut :

  Status Icon =
  "<svg xmlns='http://www.w3.org/2000/svg' width='24' height='24' viewBox='0 0 24 24'>"
      & "<circle cx='12' cy='12' r='10' fill='" & [Status Color] & "'/></svg>"


• Des URI de données. Convertissez chaque fichier image en URI de données avec n'importe quel outil de conversion, puis stockez le résultat dans une colonne. Gardez des images légères : Power BI stocke au maximum 32 766 caractères dans une valeur de texte, et un URI de données plus long est tronqué et ne peut pas être dessiné.

Texte ou émoji

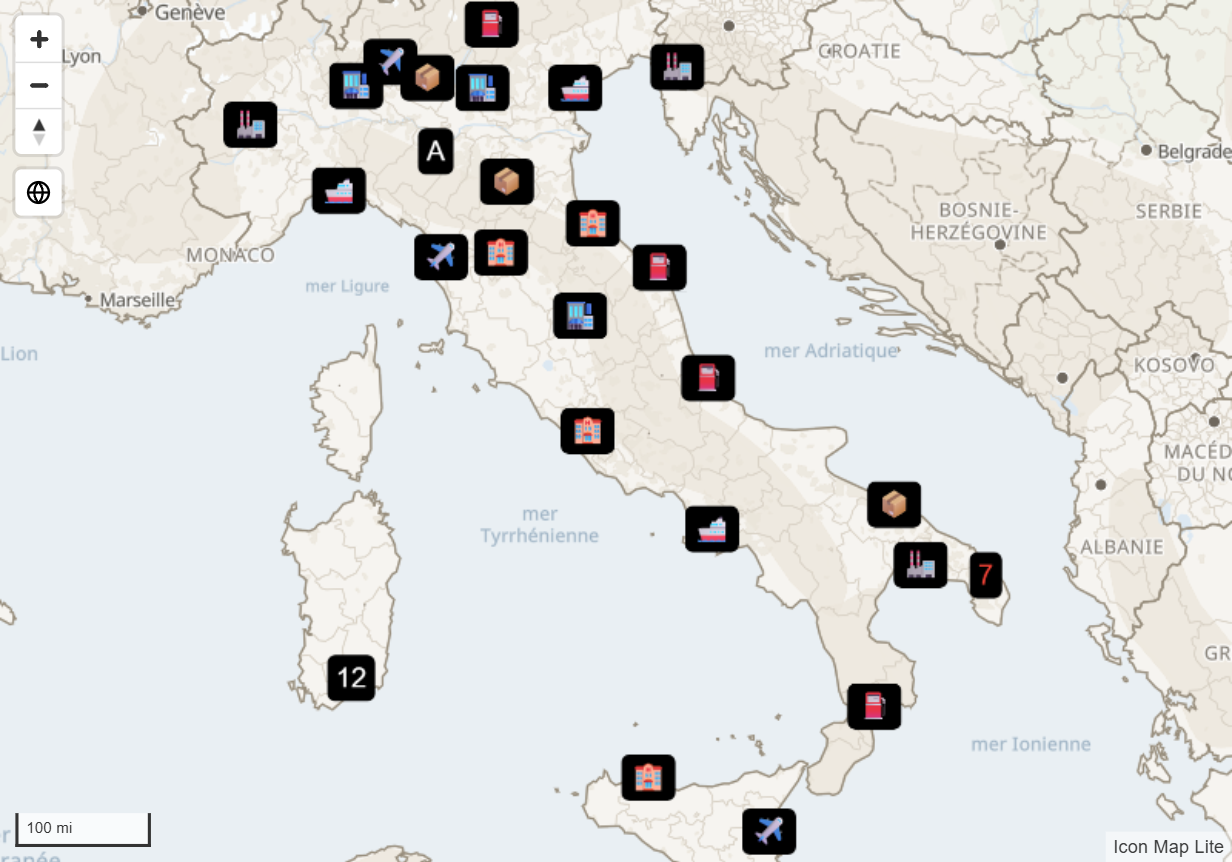

Réglez Source de l'image sur Texte ou émoji et saisissez le texte, un symbole ou un émoji dans le paramètre Texte ou émoji. Chaque emplacement reçoit ce texte, dessiné sur une pastille arrondie. La valeur par défaut est ▲. Les lignes n'ont besoin de rien dans Image / WKT / GeoJSON.

Pour afficher un texte différent pour chaque ligne, sélectionnez le bouton fx à côté de Texte ou émoji, choisissez Valeur du champ et sélectionnez une colonne qui contient le texte ou l'émoji de chaque ligne. Consultez Mise en forme conditionnelle.

• La pastille a la hauteur de Taille de l'icône et la largeur dont le texte a besoin.
• Couleur de l'icône / de l'arrière-plan et Transparence de l'arrière-plan de l'icône définissent la pastille.
• Couleur du texte de l'icône définit le texte.

Vous pouvez aussi définir la couleur du texte dans la valeur elle-même, avec un préfixe :

Les couleurs nommées sont white, black, red, amber, orange, yellow, green, blue et gray.

Si vous gardez un champ dans Image / WKT / GeoJSON tout en utilisant Texte ou émoji, laissez-le vide sur les lignes d'image. Une ligne dont la valeur à cet endroit n'est pas une image n'est pas dessinée.

Paramètres

Tous ces paramètres se trouvent dans Volet Format > Couches de données > Images - Configuration, affichés lorsque le commutateur Images / icônes est activé.

Décaler les images qui se chevauchent

Lorsque plusieurs lignes partagent un emplacement, par exemple trois équipements sur un même site, leurs marqueurs se superposent exactement. Activez Décaler les images qui se chevauchent pour les disposer en une rangée horizontale centrée sur l'emplacement, espacés de Écart de décalage (pixels). Augmentez Tolérance de décalage (mètres) pour considérer que des marqueurs situés à cette distance se trouvent au même endroit. Les décalages s'appliquent aux marqueurs qui ne sont pas dans un cluster.

Sélection, info-bulles et étiquettes

• Sélection. Sélectionnez un marqueur pour filtrer les autres visuels de la page de rapport, comme le fait un segment. Maintenez Ctrl ou Maj enfoncé pour en sélectionner plusieurs. Les marqueurs que vous n'avez pas sélectionnés s'estompent, selon Volet Format > Sélection > Mise en forme > Transparence des éléments non sélectionnés. Consultez Sélectionner et filtrer avec la carte.
• Info-bulles. Sans champ dans Info-bulles, l'info-bulle affiche l'ID. Ajoutez des champs à Info-bulles pour les afficher à la place. Consultez Info-bulles.
• Étiquettes. Les marqueurs peuvent porter des étiquettes de données. Consultez Étiquettes de données.
• Légende. Les images apparaissent dans la légende sous le nom Icons. Consultez Légende.

Conseils et limites

• Rien n'apparaît ? Vérifiez les premiers caractères d'une valeur dans Image / WKT / GeoJSON. Un lien, un nom de fichier ou un texte avec une espace devant <svg n'est pas dessiné. Vérifiez aussi que Taille du cercle est vide sur ces lignes.
• Une image est ancrée en son centre. Pour une épingle dont la pointe doit toucher l'emplacement, utilisez une image avec un espace vide sous la pointe, afin que la pointe se trouve au centre.
• Les marqueurs ne se masquent jamais les uns les autres. Là où ils se chevauchent, tous sont dessinés.
• Les images et les cercles partagent une même position dans l'ordre de dessin, définie par le Z-Index de Cercles.
• Les pastilles de texte et les images qui se répètent sont dessinées une seule fois puis réutilisées : quelques valeurs distinctes sur de nombreuses lignes restent donc rapides. Des milliers d'images différentes sont plus lentes : préférez quelques petites images, ou des pastilles de texte colorées avec fx.
