Légende
La légende explique les couleurs, les tailles et les symboles de la carte. Icon Map Lite la construit à partir du style réel de chaque couche de données : elle reste donc en phase avec votre mise en forme.
Ajouter une légende
- Dans le volet Format, activez la carte Légende.
- Choisissez une Position : l'un des quatre angles de la carte.
- Saisissez un Titre, ou effacez-le pour afficher la légende sans en-tête.
La légende liste chaque couche de données activée qui peut être expliquée. Pour exclure une couche, développez Libellés de la légende et désactivez son paramètre dans la légende.
Ce qui apparaît dans la légende
La légende comporte un groupe par couche, précédé du titre de la couche lorsque Afficher les titres des couches est activé. Avec deux groupes ou plus, l'en-tête de la légende ajoute le nombre de groupes, par exemple « Legend (2) ». Ce qu'affiche un groupe dépend de la couche et de son style.
| Couche | Ce qu'affiche la légende |
|---|---|

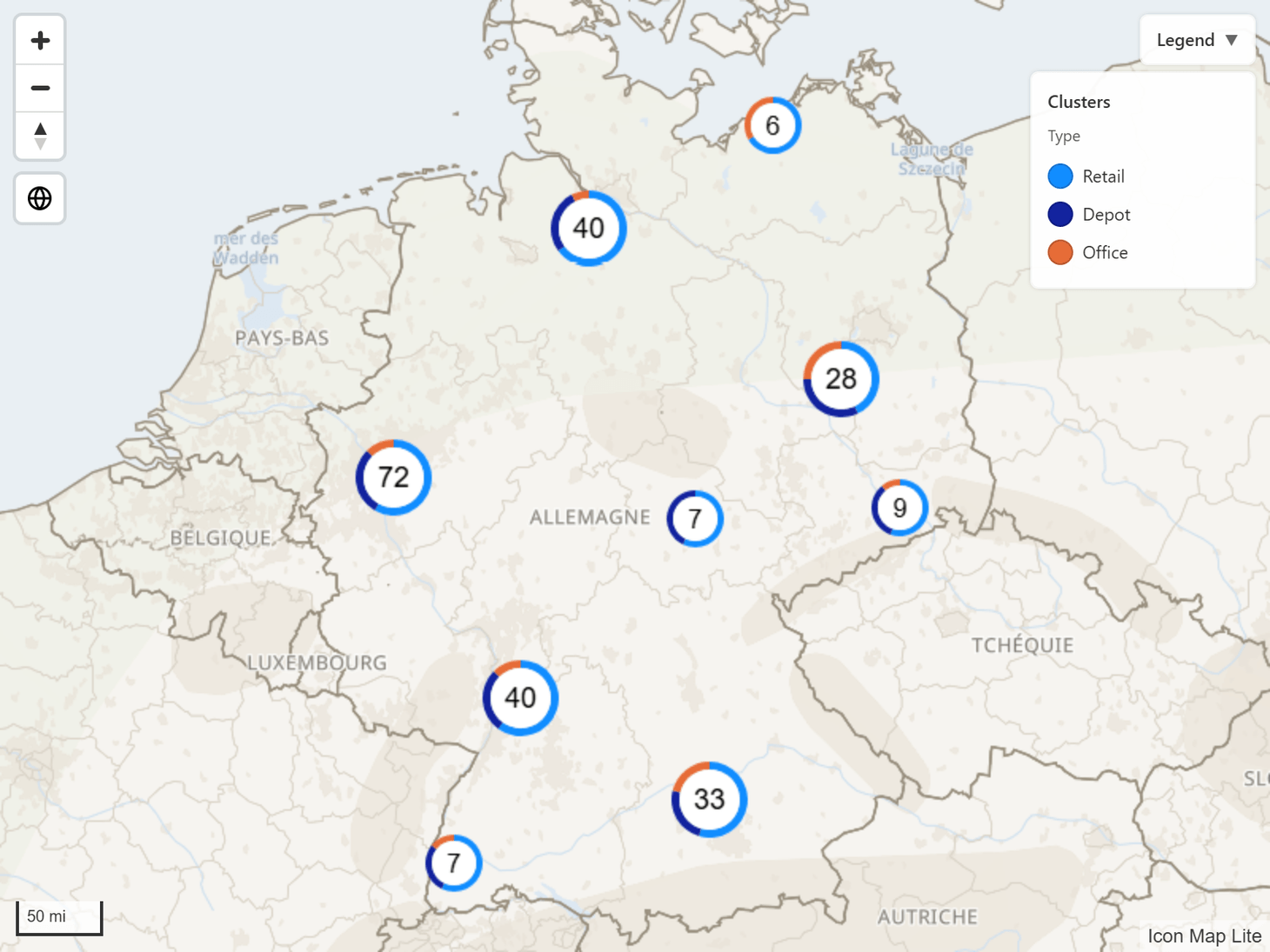

| Cercles | Une pastille de couleur pour chaque catégorie, et une échelle de tailles lorsque les cercles sont dimensionnés par une valeur. Les couleurs des groupes de clusters sont affichées sous forme de pastilles. |
| Images et icônes | La ou les icônes utilisées. Lorsque chaque ligne a sa propre icône et aucune description, une note indique que les icônes sont définies par élément. |
| Lignes | Un échantillon de la ligne, un dégradé pour les lignes en dégradé, et une échelle de largeurs lorsque la largeur suit une valeur. |
| Carte thermique | Un dégradé de Low à High. |
| Cellules | Une pastille ou un dégradé. |
| Formes (depuis les données, depuis des fichiers) | Des pastilles de remplissage ou des échantillons de ligne. |
Les colonnes 3D peuvent aussi avoir des entrées de légende. Nommez-les avec les paramètres Columns sous Libellés de la légende.
Un groupe de trois catégories ou moins est affiché en entier. Un groupe plus grand démarre replié : il affiche trois pastilles sans nom, puis « +N » et une flèche. Sélectionnez la flèche pour développer le groupe et lister chaque catégorie avec son nom.
Lorsqu'une couche a plus d'entrées que Catégories max, la liste est tronquée et une note telle que « + 8 more » est ajoutée.
Couleurs issues de la mise en forme conditionnelle

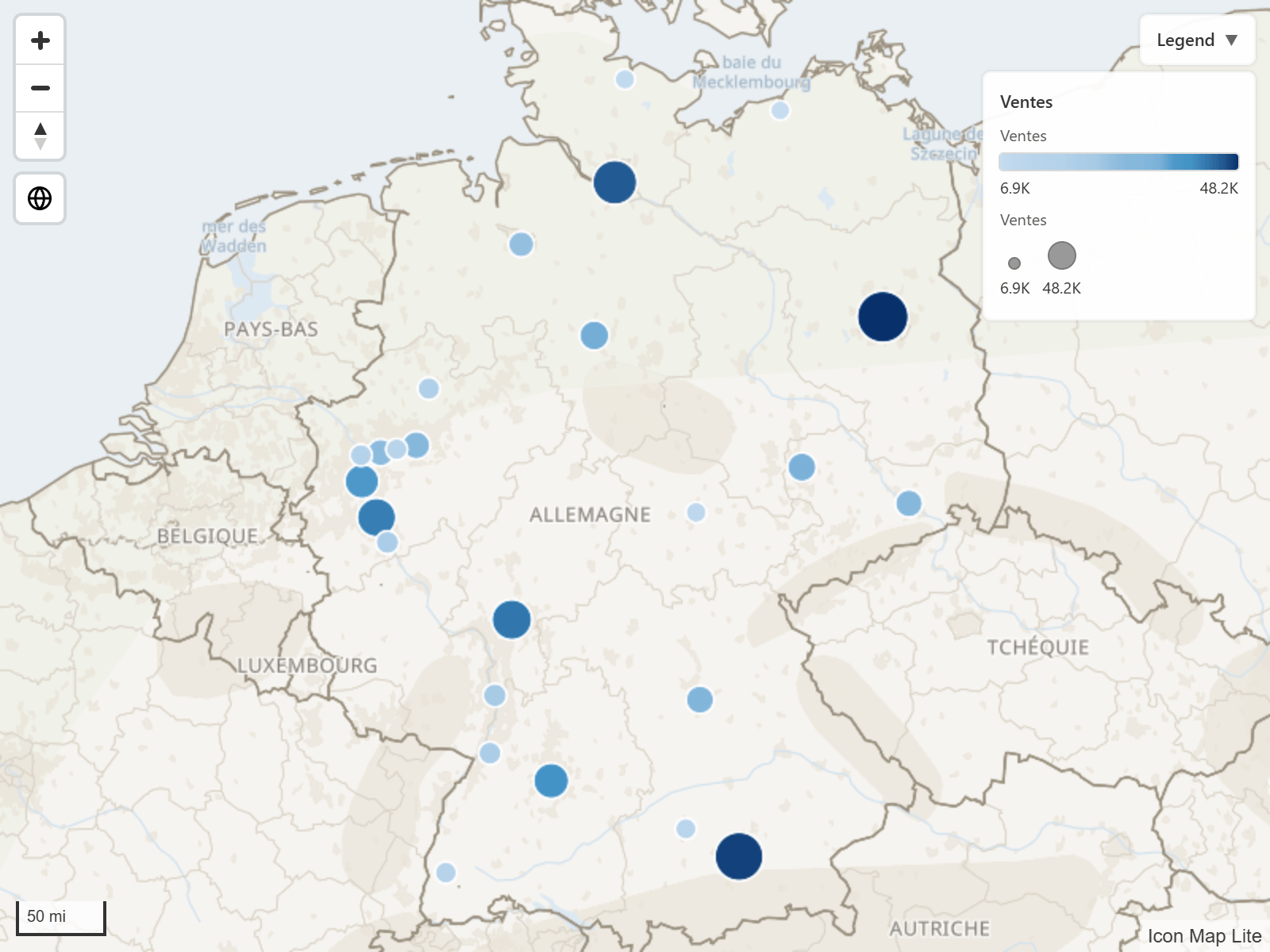

Lorsque la couleur d'une couche est définie par la mise en forme conditionnelle (fx), Power BI ne transmet à la carte que la couleur finale de chaque ligne, pas la règle qui la produit. La légende remonte à partir de ces couleurs :
- un petit nombre de couleurs différentes devient une liste de catégories
- une gamme continue de couleurs devient un dégradé
Pour nommer les catégories, donnez à la couche une description dans Libellés de la légende : sélectionnez fx, puis Valeur du champ, et choisissez le champ qui nomme chaque catégorie. Si la légende choisit la mauvaise forme, ou si les extrémités d'un dégradé ont besoin de meilleurs libellés, utilisez les paramètres de Légendes de mise en forme conditionnelle.

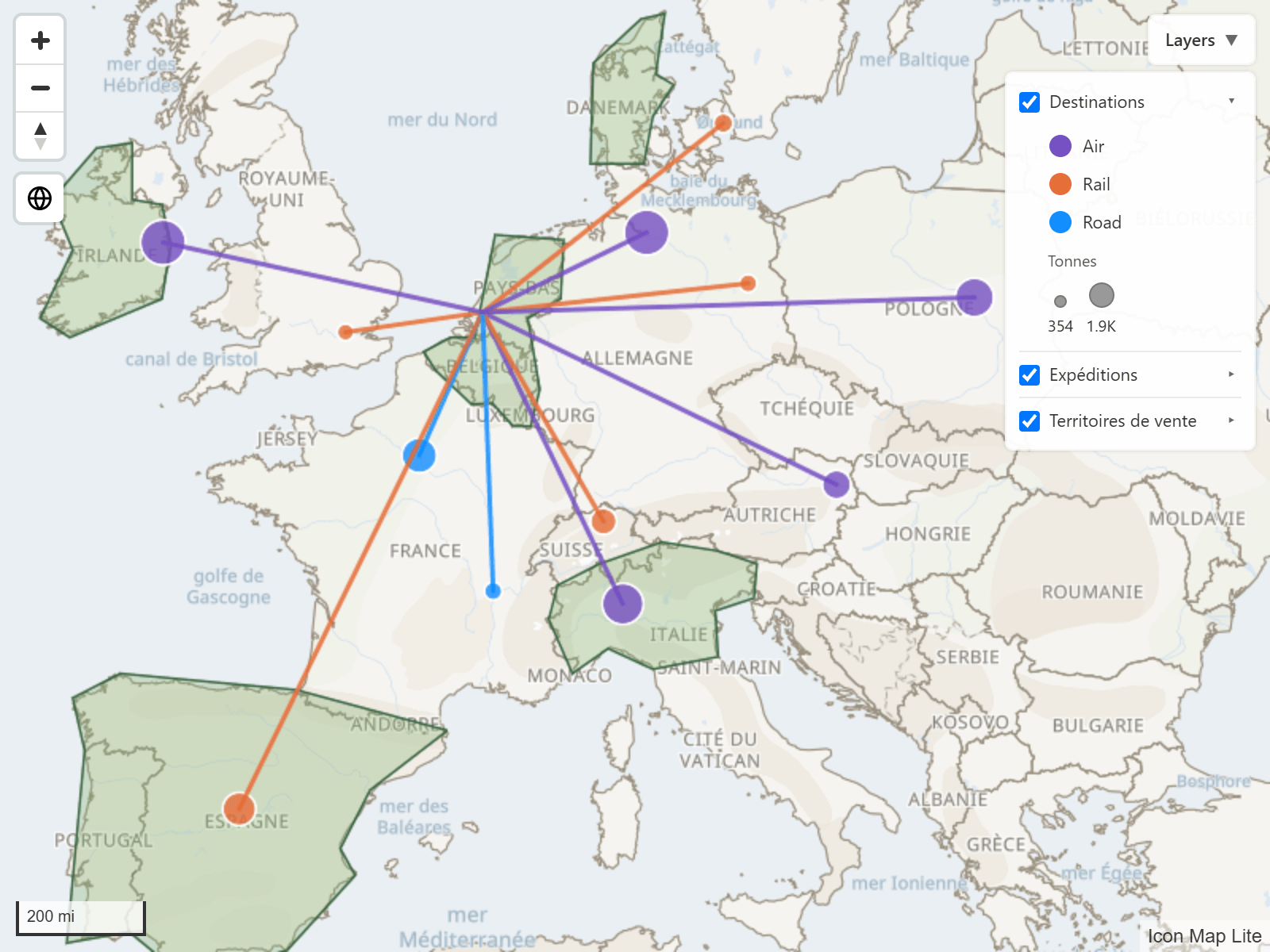

Afficher les légendes dans le contrôle des couches
Mode d'affichage choisit où les légendes sont dessinées :
| Option | Résultat |
|---|---|
| Panneau | Un panneau de légende distinct. C'est la valeur par défaut. |
| Dans le contrôle des couches | La ligne de chaque couche dans le contrôle des couches reçoit une flèche. La légende est repliée jusqu'à ce qu'un lecteur sélectionne la flèche, puis elle s'ouvre sous la ligne. |
| Les deux | Le panneau et les lignes du contrôle des couches. |
Dans le contrôle des couches nécessite que le contrôle des couches soit activé : Volet Format > Interface utilisateur > Contrôle des couches > Afficher le contrôle des couches. Sinon, la légende s'affiche dans un panneau. Consultez Contrôles de la carte.
Paramètres
Légende
| Paramètre | Rôle | Valeur par défaut |
|---|---|---|
| Légende (le commutateur de la carte) | Affiche la légende. | Désactivé |
| Position | En haut à gauche, En haut à droite, En bas à gauche ou En bas à droite. | En haut à droite |
| Titre | L'en-tête en haut de la légende. Effacez le texte pour le masquer. | Legend |
| Démarrer replié | La légende s'ouvre repliée ; les lecteurs la développent. | Désactivé |
| Afficher les titres des couches | Affiche un en-tête pour le groupe de chaque couche. | Activé |
| Catégories max | Le nombre maximal de pastilles de catégorie affichées pour une couche, de 1 à 50. | 12 |
| Mode d'affichage | Panneau, Dans le contrôle des couches ou Les deux. | Panneau |
Libellés de la légende
Ce groupe apparaît lorsqu'au moins une couche pouvant figurer dans la légende est activée. Chaque couche reçoit jusqu'à trois paramètres, nommés d'après la couche.
| Paramètre | Rôle | Valeur par défaut |
|---|---|---|
| {layer} dans la légende | Inclut la couche dans la légende. | Activé |
| Titre - {layer} | L'en-tête de cette couche dans la légende et dans le contrôle des couches. | Vide (le nom propre de la couche) |
| Description - {layer} | Un texte fixe, ou utilisez fx et Valeur du champ pour libeller les entrées à partir d'un champ. | Vide |
| Nom de la couche dans les paramètres | dans la légende | Titre | Description |
|---|---|---|---|
| Circles | Oui | Oui | Oui |
| Icons (la couche Images / icônes) | Oui | Oui | Oui |
| Columns (colonnes 3D) | Oui | Oui | Oui |
| Lines | Oui | Oui | Oui |
| Shapes (from data) | Oui | Oui | Oui |
| Formes (depuis des fichiers), ou Shapes level 1, Shapes level 2 et ainsi de suite | Oui | Oui | Oui |
| Heatmap | Oui | Oui | Non |
| Cells | Oui | Oui | Non |
Légendes de mise en forme conditionnelle
Ces paramètres règlent la façon dont les couleurs fx deviennent des entrées de légende. Ils sont proposés pour Circles, Icons, Columns, Shapes (from data), Lines et Formes (depuis des fichiers). Lorsque des couches Formes (depuis des fichiers) sont utilisées comme niveaux, les paramètres portent le libellé Formes (tous les niveaux), par exemple Mode - Formes (tous les niveaux).
| Paramètre | Rôle | Valeur par défaut |
|---|---|---|
| Mode - {layer} | Auto décide selon le nombre de couleurs différentes. Catégories impose une liste de pastilles, Dégradé impose un dégradé, Aucun désactive ce comportement pour la couche. | Auto |
| Champ de dégradé - {layer} | Le champ dont les valeurs pilotent le dégradé. Sélectionnez fx, puis Valeur du champ, et choisissez-le. Laissez-le vide pour que la carte le détecte parmi les mesures du visuel. | Vide |
| Étiquette min. - {layer}, Étiquette max. - {layer} | Le texte des deux extrémités du dégradé. | Vide |
| Plages de valeurs - {layer} | Libelle les pastilles de catégorie avec la plage de valeurs observée pour chaque couleur. Les plages sont approximatives, d'après les données présentes. | Désactivé |
Conseils et limites
- La légende se trouve dans un angle de la carte et ne peut pas être déplacée. Si elle recouvre un contrôle, placez-la dans un autre angle avec Position.
- Le contrôle des couches permet aux lecteurs d'afficher et de masquer des couches. Leurs choix ne durent que le temps de la session et ne sont pas enregistrés avec le rapport.
- Utilisez Titre - {layer} pour remplacer un nom tel que Shapes level 1 par des mots que vos lecteurs connaissent.
