Lumière et ciel
Deux groupes donnent de la profondeur à une carte. Le groupe Clair définit la source de lumière qui ombre les colonnes 3D et les formes extrudées. Le groupe Ciel colore l'espace au-dessus de l'horizon lorsque la carte est inclinée, ainsi que le halo autour du globe. Les deux appartiennent à la carte : ils fonctionnent donc avec tous les fonds de carte.
Rôle de chacun
| Groupe | Rôle | Visible lorsque |
|---|---|---|
| Clair | Ombre les colonnes 3D, ainsi que les cellules et les formes extrudées en 3D. Définit aussi la position du soleil pour le halo autour du globe | La carte comporte des objets 3D, ou est affichée sur le globe |
| Ciel | Colore le ciel et l'horizon, et définit le halo autour du globe | La carte est assez inclinée pour montrer l'horizon, ou est affichée sur le globe |
Les deux groupes se trouvent en bas de Volet Format > Couche d'arrière-plan, sous les paramètres du fond de carte.
Lumière : le groupe Clair
La lumière est toujours active. Ses paramètres modifient l'ombrage des objets 3D.
| Paramètre | Rôle | Valeur par défaut |
|---|---|---|
| Ancrage | Indique si la position de la lumière est mesurée par rapport à l'écran (Fenêtre d'affichage) ou à la carte (Carte). Avec Carte, la lumière tourne avec la carte lorsque celle-ci pivote | Fenêtre d'affichage |
| Couleur | La couleur de la lumière | #FFFFFF |
| Intensité | La luminosité de la lumière, de 0 à 10 | 5 |
| Coordonnée radiale | La distance entre la lumière et les objets, de 0,1 à 2 | 1,15 |

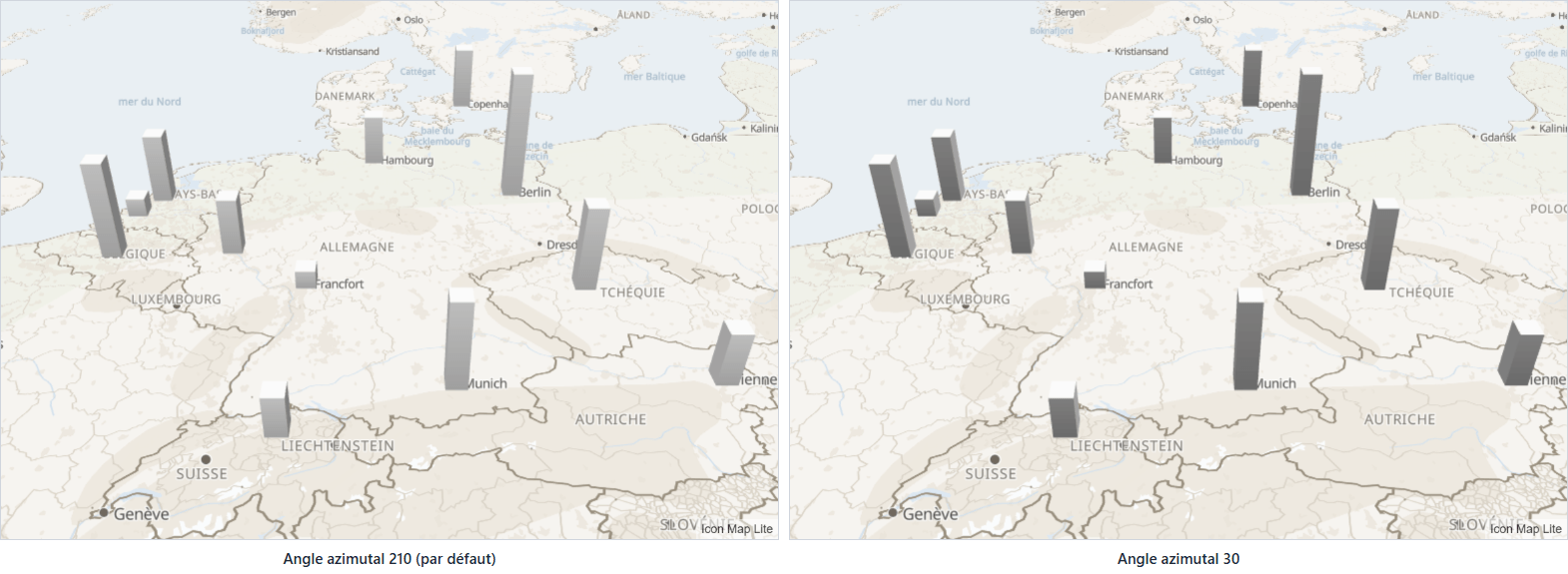

| Angle azimutal | La direction d'où vient la lumière, de 0 à 360 degrés, mesurée dans le sens des aiguilles d'une montre depuis le haut de l'écran (ou depuis le nord, avec l'ancrage Carte) | 210 |
| Angle polaire / hauteur | La hauteur de la lumière, de 0 à 180 degrés. 0 correspond à la verticale, 90 à l'horizon | 30 |
Ciel

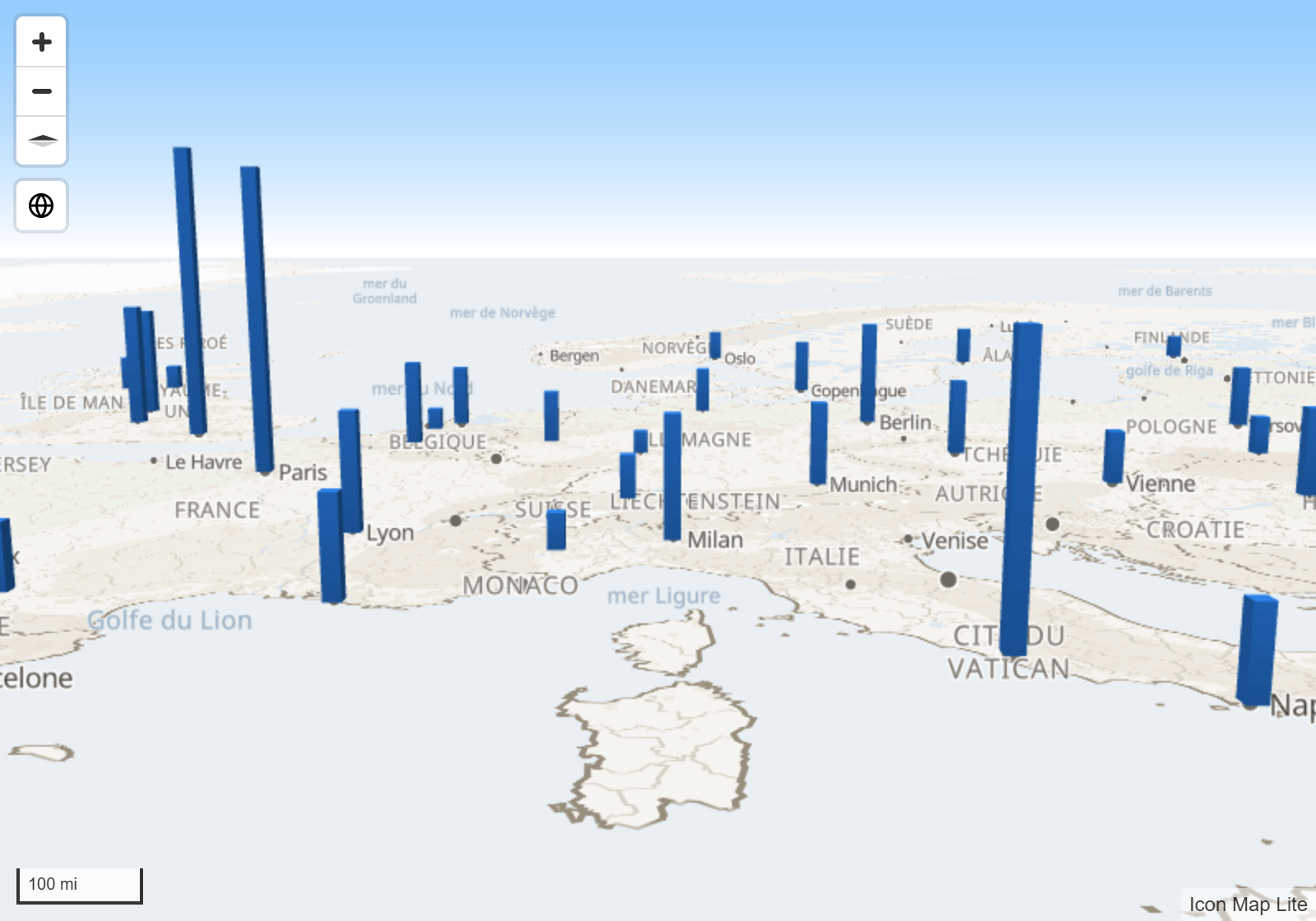

Le ciel colore l'espace au-dessus de l'horizon sur une carte inclinée, et définit l'atmosphère autour du globe. Activez le groupe Ciel pour l'utiliser.
| Paramètre | Rôle | Valeur par défaut | Visible lorsque |
|---|---|---|---|
| Ciel | Active le groupe | Désactivé | |
| Couleur du ciel | La couleur du haut du ciel | #88C6FC | La carte est assez inclinée pour montrer l'horizon |
| Couleur de l'horizon | La couleur à l'horizon, fondue vers le haut dans la couleur du ciel | #FFFFFF | La carte est assez inclinée pour montrer l'horizon |
| Fondu du ciel à l'horizon | La hauteur jusqu'à laquelle la couleur de l'horizon monte dans le ciel, de 0 à 100. 0 utilise uniquement la couleur du ciel | 80 | La carte est assez inclinée pour montrer l'horizon |

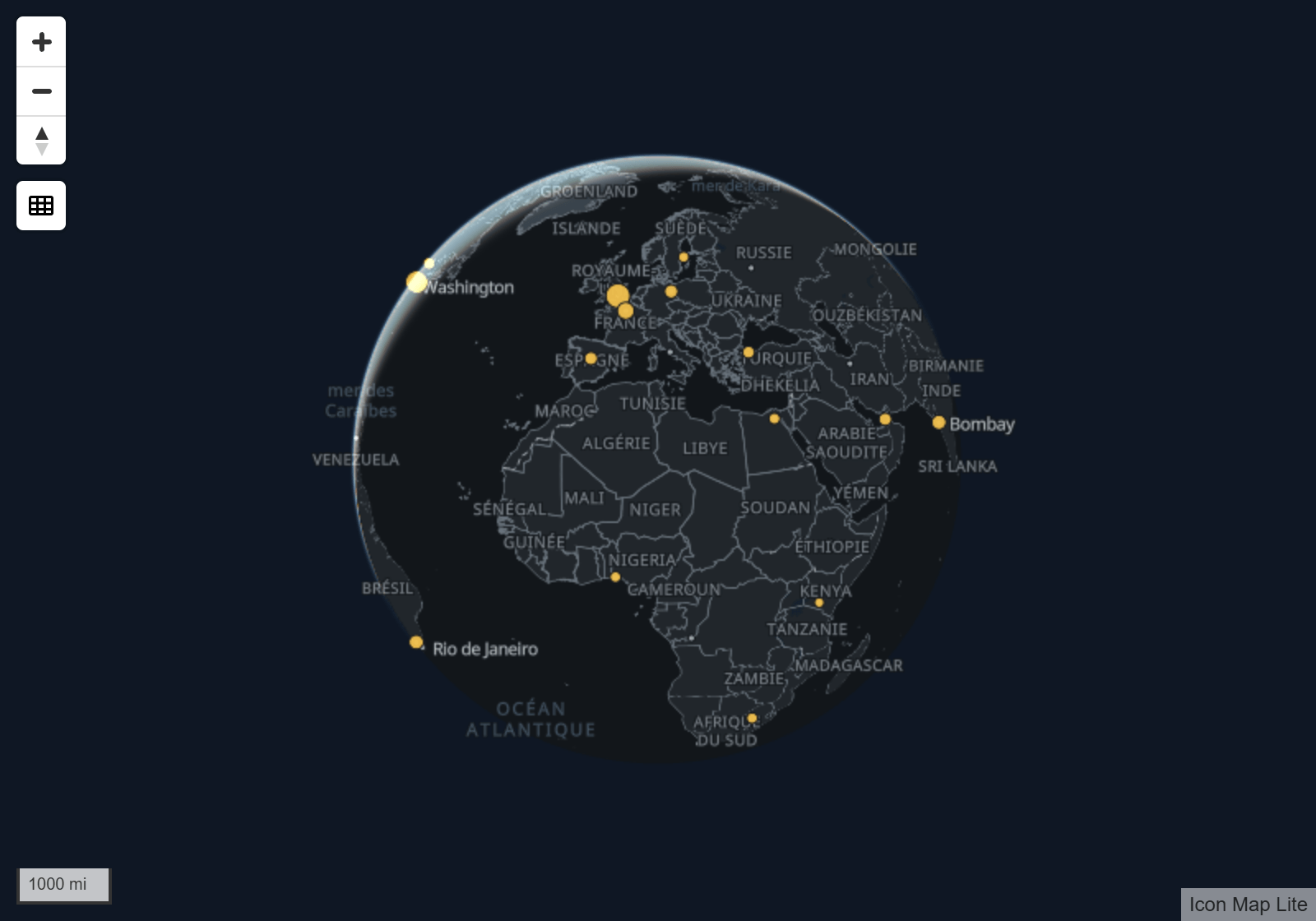

| Fondu de l'atmosphère | L'intensité du halo autour de la planète, de 0 à 100 | 80 | La projection globe |
L'inclinaison et le globe sont décrits dans Vue, zoom et projection.
Conseils et limites
- Si le ciel n'apparaît pas, inclinez davantage la carte. Avec une faible inclinaison, l'horizon se trouve au-dessus du bord supérieur de la carte.
- Le halo autour du globe n'est visible que sur un arrière-plan sombre. Sur une page de rapport blanche, la zone autour du globe est transparente. Définissez un arrière-plan sombre pour le visuel (Volet Format > Général > Effets > Arrière-plan) ou pour la page de rapport.
- Icon Map Lite n'a ni relief 3D, ni ombrage du relief, ni bâtiments 3D. La lumière ombre vos propres données 3D : les colonnes 3D, ainsi que les cellules et les formes extrudées en 3D.
