Choisir un type de couche
Icon Map Lite dessine vos données avec des couches de données. Chaque type de couche convient à un genre de données et a besoin de son propre jeu de champs. Cette page vous aide à en choisir un, et explique le guide qui apparaît sur la carte quand vos champs ne correspondent encore à aucune couche.
Choisir selon ce que vous voulez montrer
| Vous avez | Vous voulez montrer | Utilisez |
|---|---|---|
| Des points (une longitude et une latitude par ligne) | Un marqueur par lieu, dimensionné ou coloré selon une valeur | Cercles |
| Des points | Une image, un badge de texte ou un émoji par lieu | Images et icônes |
| De nombreux points proches les uns des autres | Des groupes qui s'ouvrent quand vous zoomez | Clusters |
| Un très grand nombre de points | Les endroits où ils se concentrent | Carte thermique |
| De nombreux points, ou des ID de cellule | Des totaux dans une grille d'hexagones ou de carrés, ou dans des formes que vous chargez | Cellules : hexagones H3 et grilles |
| Des points | Une valeur représentée par la hauteur d'une barre 3D | Colonnes 3D |
| Des paires de points (origine et destination) | Des liaisons, des flux et des arcs | Lignes |
| Des paires de points le long de rues communes | Des lignes côte à côte, comme des voies de transport en commun | Itinéraires |
| Des formes stockées dans vos données sous forme de texte | Des polygones et des lignes en WKT ou GeoJSON | Formes depuis les données (WKT et GeoJSON) |
| Un code ou un nom de pays, d'État ou de province par ligne | Des pays, des États et des provinces colorés selon vos données, sans fichier à charger | Formes depuis des fichiers et limites intégrées |
| Un code ou un nom par ligne, et un fichier de limites | Vos propres régions colorées selon vos données | Formes depuis des fichiers et limites intégrées |
Les champs dont chaque couche a besoin
Toutes les couches ont besoin de * ID (obligatoire). Le tableau liste ce qu'il faut en plus à chacune.
| Couche | Champs nécessaires | Commutateur dans Volet Format > Couches de données |
|---|---|---|
| Cercles | Longitude (X), Latitude (Y), Taille du cercle | Cercles |
| Images et icônes | Longitude (X), Latitude (Y), Image / WKT / GeoJSON contenant une image (inutile quand Source de l'image est Texte ou émoji) | Images / icônes |
| Carte thermique | Longitude (X), Latitude (Y), Pondération de la carte thermique | Carte thermique |
| Colonnes 3D | Longitude (X), Latitude (Y), Hauteur de colonne | Colonnes |
| Cellules, à partir de coordonnées | Longitude (X), Latitude (Y), Pondération de cellule (H3/S2/A5/Geohash) | Cellules (H3/S2/A5/Geohash) |
| Cellules, à partir d'ID de cellule | L'ID de cellule dans * ID (obligatoire), et Pondération de cellule (H3/S2/A5/Geohash) | Cellules (H3/S2/A5/Geohash) |
| Lignes et itinéraires | Longitude (X), Latitude (Y) pour l'origine, Longitude de destination, Latitude de destination | Lignes |
| Formes (depuis les données) | Image / WKT / GeoJSON, contenant du texte WKT ou GeoJSON | Formes (depuis les données) entités WKT / GeoJSON |
| Formes (depuis des fichiers) | Référence d'entité, correspondant à une propriété de chaque forme du fichier ou des limites intégrées | Formes (depuis des fichiers) GeoJSON / Shapefile / KML / IMDF |
Les clusters sont une option des couches Cercles et Images, avec un champ Groupe de cluster facultatif. Les itinéraires sont une Forme de la ligne de la couche Lignes, et non une couche distincte.
Icon Map Lite ne lit aucune image sur le web. Dans la couche Images, une image est un URI data: ou un balisage SVG contenu dans vos données, ou le mot pin pour une épingle de carte. Consultez Images et icônes.
Une ligne n'est dessinée par une couche que si elle laisse vides les champs des autres couches. Par exemple, une ligne destinée aux cercles ne doit avoir ni destination, ni pondération de carte thermique, ni référence d'entité. C'est important quand une seule table alimente plusieurs couches. Consultez Fonctionnement d'Icon Map Lite et Combiner plusieurs couches dans une carte.

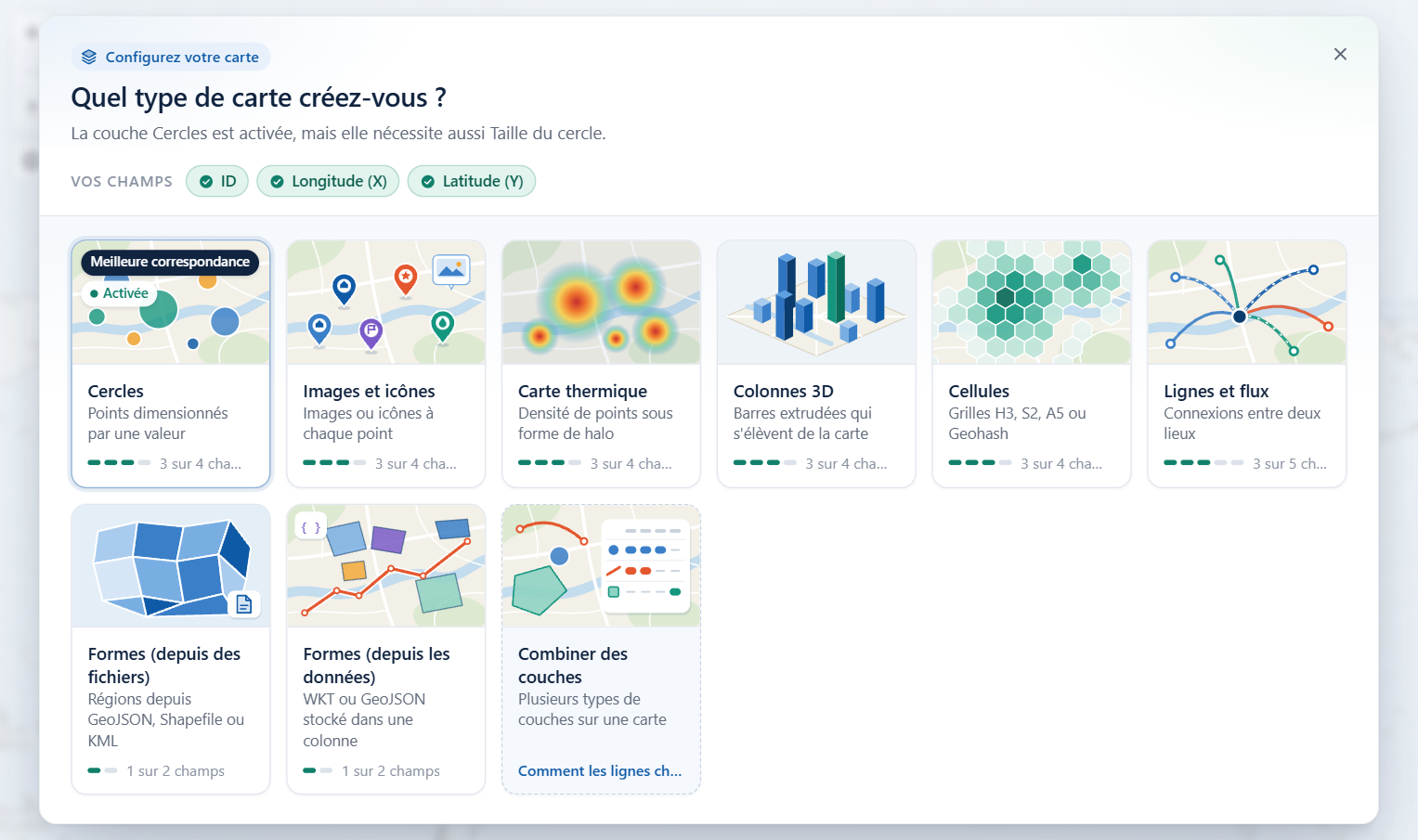

Le guide des couches : « Quel type de carte créez-vous ? »
Pendant que vous modifiez un rapport, Icon Map Lite vérifie si vos lignes atteignent une couche. Quand aucune ne le fait, il affiche le guide des couches sur la carte pour que vous ne restiez pas devant un visuel vide.
Quand il apparaît
| Ce que vous voyez | Quand |
|---|---|
| Le guide complet, sur la carte | Il y a des données, mais aucune ligne n'est dessinée par une couche activée. C'est aussi le cas quand seul l'ID est ajouté, et quand des champs sont ajoutés sans ID. |
| Un petit avis, la carte restant visible | Certaines lignes sont dessinées, mais il manque des champs à une couche activée. Sélectionnez Voir ce dont chaque couche a besoin pour ouvrir le guide complet, ou Ignorer pour masquer l'avis. |
| Rien | Chaque couche activée a ce qu'il lui faut, ou il n'y a aucune ligne (par exemple, un filtre ne renvoie rien). |
Le guide n'apparaît que pendant la modification. Les lecteurs du rapport en mode Lecture ne le voient jamais, et il reste fermé tant que la page de licence est affichée. Si vous le fermez, il reste masqué jusqu'à ce que la situation change.
Lire le guide
Le haut du guide explique en une ou deux phrases ce qui manque. Sous Vos champs, il liste les champs que vous avez ajoutés. Viennent ensuite neuf vignettes : Cercles, Images et icônes, Carte thermique, Colonnes 3D, Cellules, Lignes et flux, Formes (depuis des fichiers), Formes (depuis les données) et Combiner des couches.
Chaque vignette indique où vous en êtes :
| Sur la vignette | Signification |
|---|---|
| Meilleure correspondance | Le type de couche auquel vos champs correspondent le mieux. |
| Champs prêts ou Tous les champs sont prêts | Vous avez ajouté tous les champs dont cette couche a besoin. |
| Un nombre de champs, par exemple 2 sur 4 | Le nombre de ses champs que vous avez ajoutés. |
| Activée | La couche est activée. |

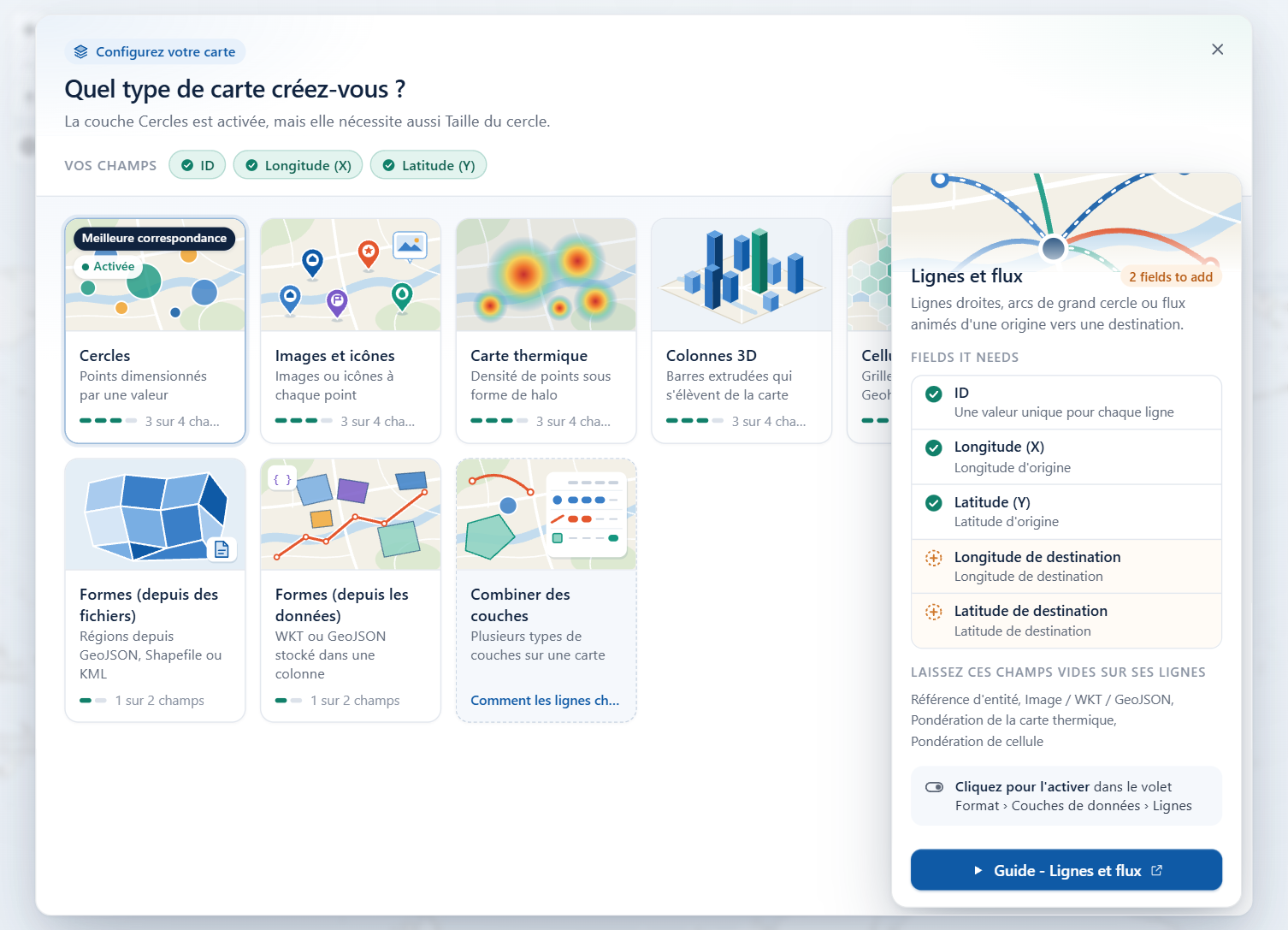

Pointez sur une vignette, ou sélectionnez-la au clavier, pour la développer. La vignette développée affiche :
- Champs nécessaires, chacun coché ou signalé comme restant à ajouter, avec une indication sur ce qu'il doit contenir.
- Laissez ces champs vides sur ses lignes, les champs qui enverraient une ligne vers une autre couche. Les champs que vous utilisez sont mis en évidence.
- L'emplacement du commutateur de la couche dans le volet Format.
- Un bouton qui ouvre la page de documentation de cette couche.
Choisir une couche
Sélectionnez une vignette pour activer cette couche.
- Le commutateur de la couche est activé pour vous. Ses paramètres se trouvent dans Volet Format > Couches de données.
- Si toutes les lignes conviennent à la couche choisie, les autres couches de données qui étaient activées sont désactivées, et le guide vous indique lesquelles.
Le bouton Résumé de la configuration des données en bas du guide ouvre un résumé de vos lignes et de la couche à laquelle chacune a été affectée. Toute la documentation ouvre la page d'accueil de la documentation.
Combiner des couches
La dernière vignette, Combiner des couches, explique comment afficher plusieurs types de couches sur une même carte : gardez les lignes dans une seule table, donnez à chaque ligne uniquement les champs de sa propre couche, et laissez les autres vides. Combiner plusieurs couches dans une carte traite ce sujet en détail.
Besoin d'aide ?
Le bas du guide propose aussi des liens vers Contacter le support, l'Atelier de prise en main gratuit et le Créateur de fonds de carte personnalisés, qui crée un fond de carte personnalisé pour le détail au niveau des rues.
Conseils et limites
- Donnez à chaque ligne soit une Taille du cercle, soit une Hauteur de colonne, mais pas les deux.
- Les colonnes 3D se voient mieux quand la carte est inclinée. Consultez Vue, zoom et projection.
- Les couches de référence ne figurent pas dans cette liste, car elles n'utilisent pas vos données. Consultez Vue d'ensemble des couches de référence.
- Icon Map Lite n'a aucune couche qui lit depuis un lien, comme des tuiles vectorielles servies par un serveur, des couches ArcGIS ou des couches du catalogue. Pour celles-ci, consultez Lite, Pro et Slicer.
