Legenda
A legenda explica as cores, os tamanhos e os símbolos do mapa. O Icon Map Lite monta a legenda a partir do estilo real de cada camada de dados, de modo que ela acompanha a sua formatação.
Adicionar uma legenda
- No painel Formato, ative o cartão Legenda.
- Escolha uma Posição: um dos quatro cantos do mapa.
- Digite um Título, ou apague-o para mostrar a legenda sem cabeçalho.
A legenda lista todas as camadas de dados que estão ativadas e que podem ser explicadas. Para deixar uma camada de fora, expanda Rótulos da legenda e desative a configuração na legenda dessa camada.

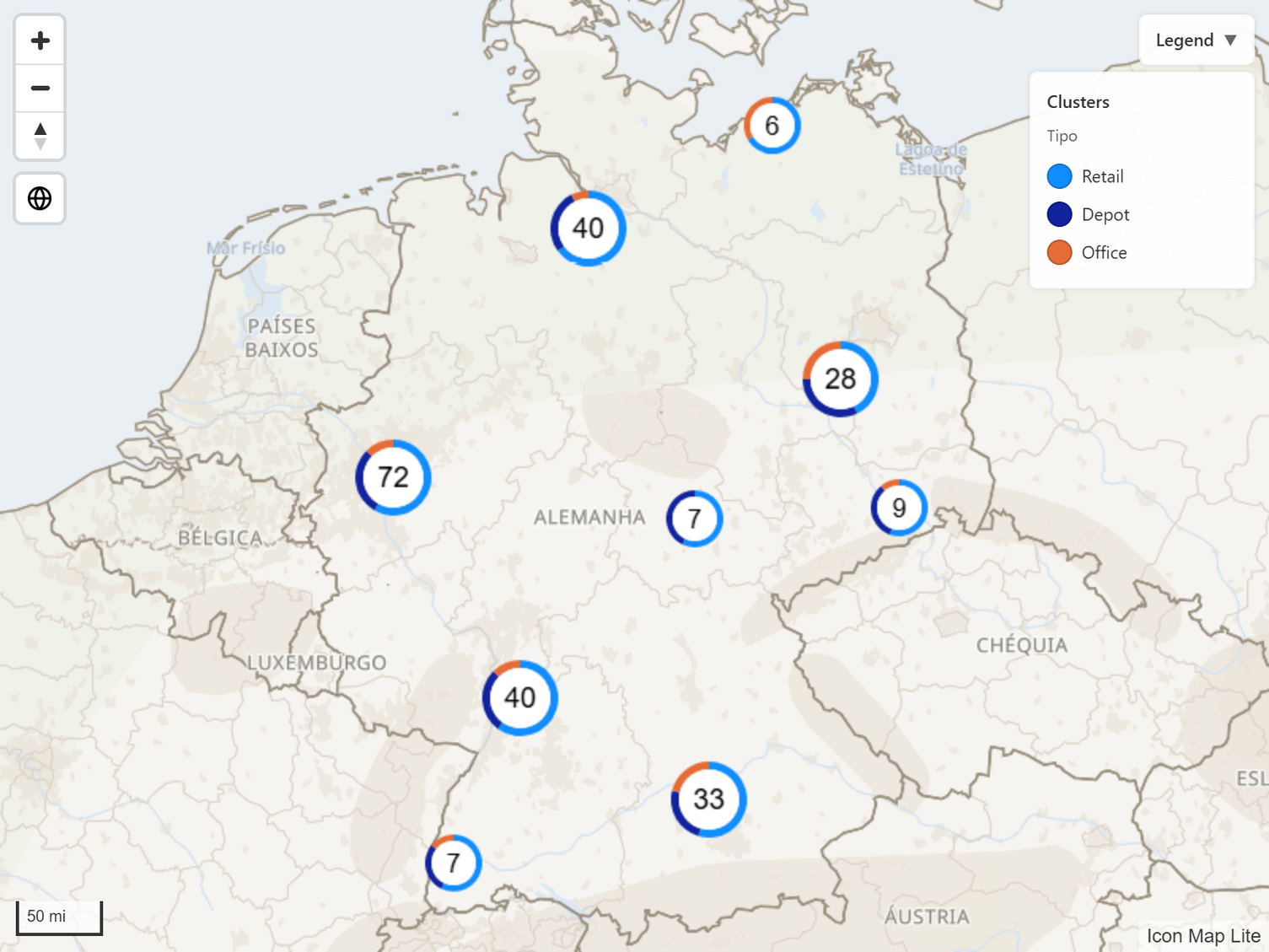

O que aparece na legenda
A legenda tem um grupo para cada camada, encabeçado pelo título da camada quando Mostrar títulos das camadas está ativado. Com dois ou mais grupos, o cabeçalho da legenda acrescenta o número de grupos, por exemplo "Legenda (2)". O que um grupo mostra depende da camada e do estilo dela.
| Camada | O que a legenda mostra |
|---|---|
| Círculos | Uma amostra de cor para cada categoria e uma escala de tamanhos quando os círculos são dimensionados por um valor. As cores do grupo do cluster aparecem como amostras. |
| Imagens e ícones | O ícone ou os ícones em uso. Quando cada linha tem o seu próprio ícone e nenhuma descrição, uma nota informa que os ícones são definidos por item. |
| Linhas | Uma amostra da linha, um gradiente para linhas em gradiente e uma escala de larguras quando a largura segue um valor. |
| Mapa de calor | Um gradiente de Low a High. |
| Células | Uma amostra ou um gradiente. |
| Formas (dos dados, de arquivos) | Amostras de preenchimento ou amostras de linha. |
As colunas 3D também podem ter entradas na legenda. Dê nome a elas com as configurações de Colunas em Rótulos da legenda.
Um grupo com três categorias ou menos é mostrado por inteiro. Um grupo maior começa recolhido: mostra três amostras sem nomes, depois "+N" e uma seta. Selecione a seta para expandir o grupo e listar todas as categorias com os seus nomes.
Quando uma camada tem mais entradas do que Máx. de categorias, a lista é cortada e uma nota como "+8 mais" é acrescentada.

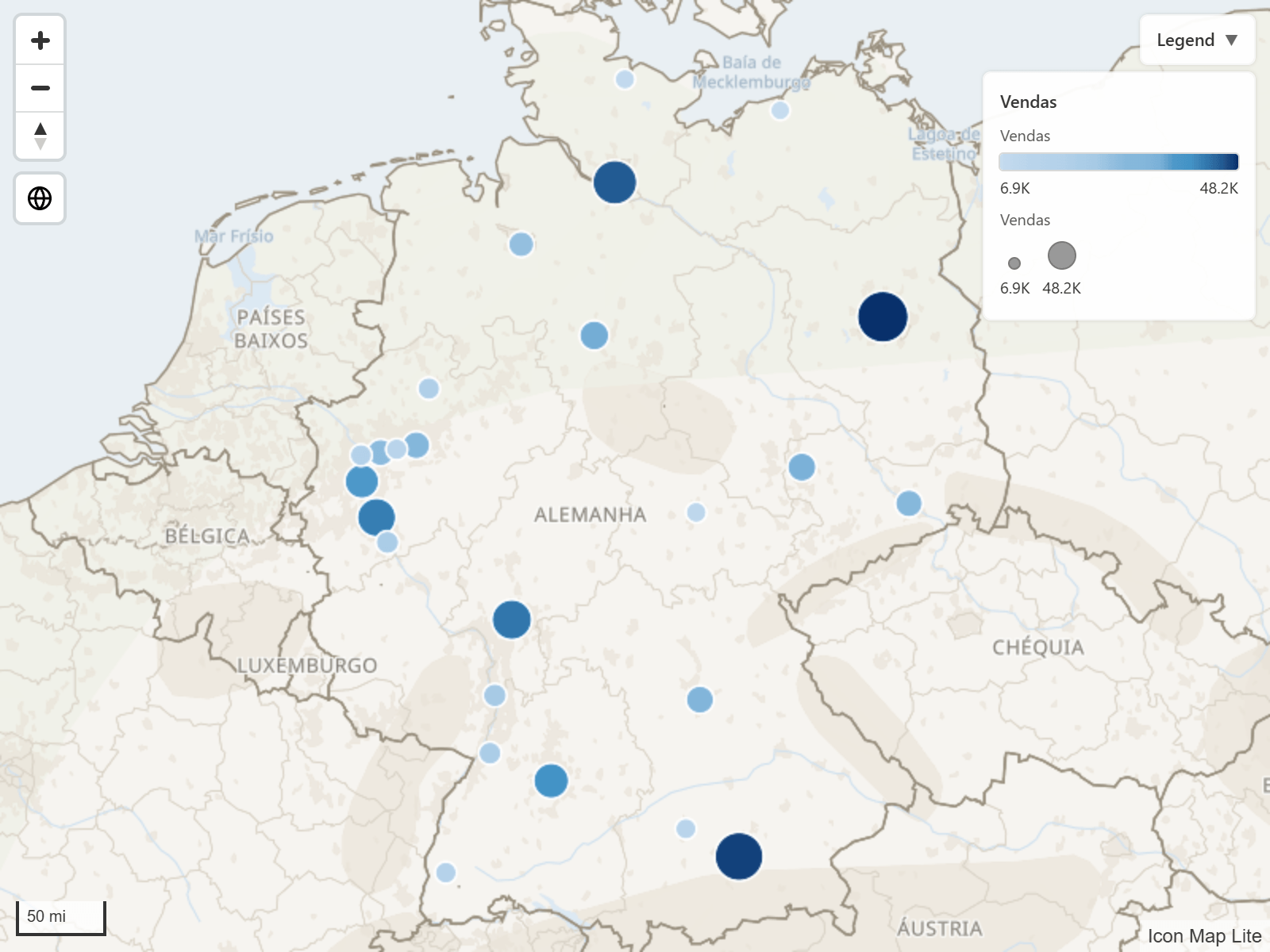

Cores da formatação condicional
Quando a cor de uma camada é definida com a formatação condicional (fx), o Power BI entrega ao mapa apenas a cor final de cada linha, e não a regra por trás dela. A legenda faz o caminho inverso a partir dessas cores:
- um pequeno número de cores diferentes vira uma lista de categorias
- uma faixa contínua de cores vira um gradiente
Para rotular as categorias, dê à camada uma descrição em Rótulos da legenda: selecione fx, depois Valor do campo, e escolha o campo que dá nome a cada categoria. Se a legenda escolher a forma errada, ou precisar de rótulos melhores nas extremidades de um gradiente, use as configurações de Legendas de formatação condicional.

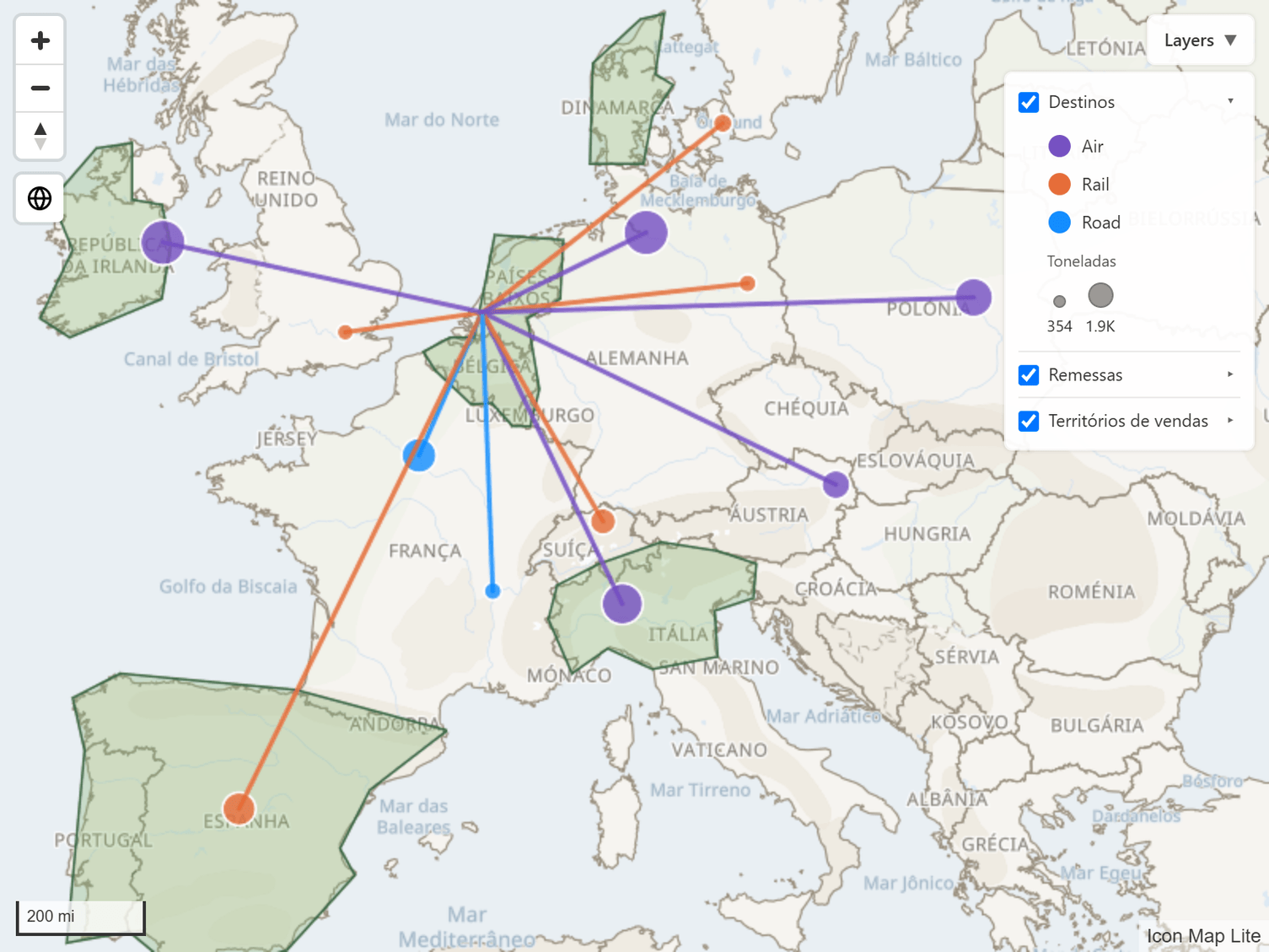

Mostrar legendas no controle de camadas
Modo de exibição escolhe onde as legendas são desenhadas:
| Opção | Resultado |
|---|---|
| Painel | Um painel de legenda próprio. Este é o padrão. |
| No controle de camadas | A linha de cada camada no controle de camadas ganha uma seta. A legenda fica recolhida até que um leitor selecione a seta; então ela abre abaixo da linha. |
| Ambos | O painel e as linhas do controle de camadas. |
No controle de camadas precisa que o controle de camadas esteja ativado: Painel Formato > Interface do usuário > Controle de camadas > Mostrar controle de camadas. Sem ele, a legenda volta a ser um painel. Consulte Controles do mapa.
Configurações
Legenda
| Configuração | O que faz | Padrão |
|---|---|---|
| Legenda (o botão de alternância do cartão) | Mostra a legenda. | Desativado |
| Posição | Superior esquerdo, Superior direito, Inferior esquerdo ou Inferior direito. | Superior direito |
| Título | O cabeçalho no topo da legenda. Apague o texto para ocultá-lo. | Legenda |
| Começar recolhida | A legenda abre recolhida; os leitores a expandem. | Desativado |
| Mostrar títulos das camadas | Mostra um cabeçalho para o grupo de cada camada. | Ativado |
| Máx. de categorias | O número máximo de amostras de categoria mostradas para uma camada, de 1 a 50. | 12 |
| Modo de exibição | Painel, No controle de camadas ou Ambos. | Painel |
Rótulos da legenda
Este grupo aparece quando pelo menos uma camada que pode estar na legenda está ativada. Cada camada recebe até três configurações, nomeadas de acordo com a camada.
| Configuração | O que faz | Padrão |
|---|---|---|
| {layer} na legenda | Inclui a camada na legenda. | Ativado |
| Título de {layer} | O cabeçalho desta camada na legenda e no controle de camadas. | Vazio (o nome da própria camada) |
| Descrição de {layer} | Texto fixo, ou use fx e Valor do campo para rotular as entradas a partir de um campo. | Vazio |
| Nome da camada nas configurações | na legenda | título | descrição |
|---|---|---|---|
| Círculos | Sim | Sim | Sim |
| Icons (a camada Imagens / ícones) | Sim | Sim | Sim |
| Colunas (colunas 3D) | Sim | Sim | Sim |
| Linhas | Sim | Sim | Sim |
| Formas (dos dados) | Sim | Sim | Sim |
| Formas (de arquivos), ou Shapes level 1, Shapes level 2 e assim por diante | Sim | Sim | Sim |
| Mapa de calor | Sim | Sim | Não |
| Células | Sim | Sim | Não |
Legendas de formatação condicional
Estas configurações ajustam como as cores fx são transformadas em entradas de legenda. Elas são oferecidas para Círculos, Icons, Colunas, Formas (dos dados), Linhas e Formas (de arquivos). Quando as camadas Formas (de arquivos) são usadas como níveis, as configurações recebem o rótulo Formas (todos os níveis), por exemplo Modo de Formas (todos os níveis).
| Configuração | O que faz | Padrão |
|---|---|---|
| Modo de {layer} | Automático decide pelo número de cores diferentes. Categorias força uma lista de amostras, Gradiente força um gradiente, Nenhum desativa isso para a camada. | Automático |
| Campo de gradiente de {layer} | O campo cujos valores controlam o gradiente. Selecione fx, depois Valor do campo, e escolha o campo. Deixe vazio para que o mapa o detecte a partir das medidas do visual. | Vazio |
| Rótulo mínimo de {layer}, Rótulo máximo de {layer} | Texto para as duas extremidades do gradiente. | Vazio |
| Intervalos de valores de {layer} | Rotula as amostras de categoria com o intervalo de valores observado para cada cor. Os intervalos são aproximados, com base nos dados presentes. | Desativado |
Dicas e limites
- A legenda fica em um canto do mapa e não pode ser arrastada. Se ela cobrir um controle, mova-a para outro canto com Posição.
- O controle de camadas permite que os leitores mostrem e ocultem camadas. As escolhas deles duram apenas a sessão e não são salvas com o relatório.
- Use Título de {layer} para substituir um nome como Shapes level 1 por palavras que os seus leitores conhecem.
